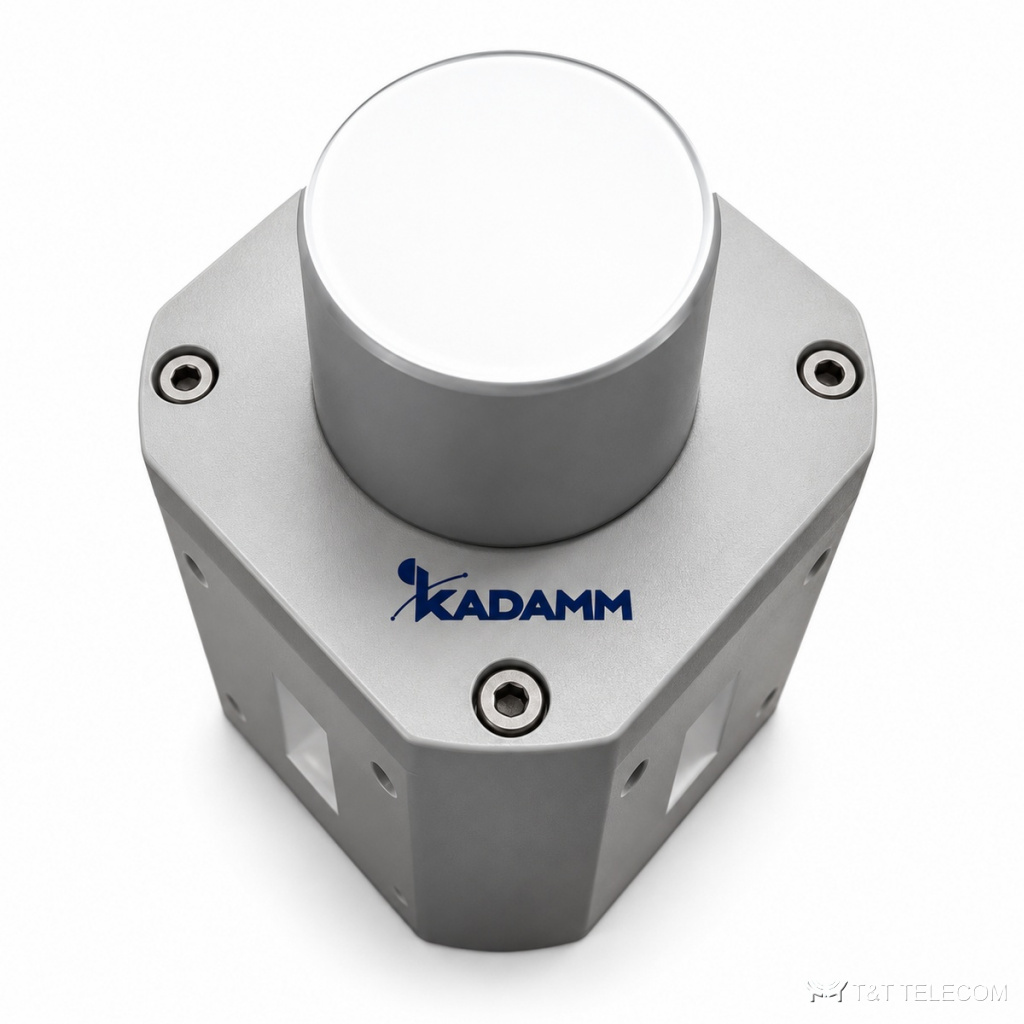

Серия KADAMM ПВ-2-Р — серия из 36 волноводных переключателей, 2,6 – 112 ГГц. Переключатели ПВ-2-Р переводят мощность между волноводными каналами. Коротко о ПВ-2-Р: диапазон 2,6 – 112 ГГц; соединители по таблице исполнений; вносимые потери 0,1–1 дБ; КСВН 1,1–1,2.
Для каких задач
- Испытательные стенды — ПВ-2-Р.
- Резервирование передатчиков — ПВ-2-Р.
- Коммутация антенн и нагрузок — ПВ-2-Р.
Исполнения серии ПВ-2-Р
| Артикул | Частоты, ГГц | Потери, дБ | Развязка, дБ | КСВН | Волновод | Фланец | Материал |
|---|---|---|---|---|---|---|---|
| KADAMM ПВ-2-WR10-Р-Е | 73,8-112 | 0,5 | 60 | 1,2 | WR10 | FUGP | медь |
| KADAMM ПВ-2-WR10-Р-Н | 73,8-112 | 1 | 60 | 1,2 | WR10 | FUGP | медь |
| KADAMM ПВ-2-WR112-Р-Е | 6,57-9,99 | 0,1 | 70 | 1,1 | WR112 | FBP | медь |
| KADAMM ПВ-2-WR112-Р-Н | 6,57-9,99 | 0,1 | 70 | 1,1 | WR112 | FBP | медь |
| KADAMM ПВ-2-WR12-Р-Е | 60,5-91,9 | 0,5 | 60 | 1,2 | WR12 | FUGP | медь |
| KADAMM ПВ-2-WR12-Р-Н | 60,5-91,9 | 0,5 | 60 | 1,2 | WR12 | FUGP | медь |
| KADAMM ПВ-2-WR137-Р-Е | 5,38-8,17 | 0,1 | 70 | 1,1 | WR137 | FDP | медь |
| KADAMM ПВ-2-WR137-Р-Н | 5,38-8,17 | 0,1 | 70 | 1,1 | WR137 | FDP | медь |
| KADAMM ПВ-2-WR15-Р-Е | 49,8-75,8 | 0,5 | 60 | 1,2 | WR15 | FUGP | медь |
| KADAMM ПВ-2-WR15-Р-Н | 49,8-75,8 | 0,5 | 60 | 1,2 | WR15 | FUGP | медь |
| KADAMM ПВ-2-WR159-Р-Е | 4,64-7,05 | 0,1 | 70 | 1,1 | WR159 | FDP | алюминий |
| KADAMM ПВ-2-WR159-Р-Н | 4,64-7,05 | 0,1 | 70 | 1,1 | WR159 | FDP | алюминий |
| KADAMM ПВ-2-WR187-Р-Е | 3,94-5,99 | 0,1 | 70 | 1,1 | WR187 | FDP | алюминий |
| KADAMM ПВ-2-WR187-Р-Н | 3,94-5,99 | 0,1 | 70 | 1,1 | WR187 | FDP | алюминий |
| KADAMM ПВ-2-WR19-Р-Е | 39,2-59,6 | 0,5 | 60 | 1,2 | WR19 | FUGP | медь |
| KADAMM ПВ-2-WR19-Р-Н | 39,2-59,6 | 0,5 | 60 | 1,2 | WR19 | FUGP | медь |
| KADAMM ПВ-2-WR22-Р-Е | 32,9-50,1 | 0,3 | 60 | 1,15 | WR22 | FUGP | медь |
| KADAMM ПВ-2-WR22-Р-Н | 32,9-50,1 | 0,3 | 60 | 1,15 | WR22 | FUGP | медь |
| KADAMM ПВ-2-WR229-Р-Е | 3,22-4,90 | 0,1 | 70 | 1,1 | WR229 | FDP | алюминий |
| KADAMM ПВ-2-WR229-Р-Н | 3,22-4,90 | 0,1 | 70 | 1,1 | WR229 | FDP | алюминий |
| KADAMM ПВ-2-WR28-Р-Е | 26,5-40,0 | 0,15 | 70 | 1,15 | WR28 | FBP | медь |
| KADAMM ПВ-2-WR28-Р-Н | 26,5-40,0 | 0,15 | 70 | 1,15 | WR28 | FBP | медь |
| KADAMM ПВ-2-WR284-Р-Е | 2,60-3,95 | 0,1 | 70 | 1,1 | WR284 | FDP | алюминий |
| KADAMM ПВ-2-WR284-Р-Н | 2,60-3,95 | 0,1 | 70 | 1,1 | WR284 | FDP | алюминий |
| KADAMM ПВ-2-WR34-Р-Е | 21,7-33,0 | 0,15 | 70 | 1,15 | WR34 | FBP | медь |
| KADAMM ПВ-2-WR34-Р-Н | 21,7-33,0 | 0,15 | 70 | 1,15 | WR34 | FBP | медь |
| KADAMM ПВ-2-WR42-Р-Е | 17,6-26,7 | 0,15 | 70 | 1,15 | WR42 | FBP | медь |
| KADAMM ПВ-2-WR42-Р-Н | 17,6-26,7 | 0,15 | 70 | 1,15 | WR42 | FBP | медь |
| KADAMM ПВ-2-WR51-Р-Е | 14,5-22,0 | 0,15 | 70 | 1,15 | WR51 | FBP | медь |
| KADAMM ПВ-2-WR51-Р-Н | 14,5-22,0 | 0,15 | 70 | 1,15 | WR51 | FBP | медь |
| KADAMM ПВ-2-WR62-Р-Е | 11,9-18,0 | 0,15 | 70 | 1,15 | WR62 | FBP | медь |
| KADAMM ПВ-2-WR62-Р-Н | 11,9-18,0 | 0,15 | 70 | 1,15 | WR62 | FBP | медь |
| KADAMM ПВ-2-WR75-Р-Е | 9,84-15,0 | 0,1 | 70 | 1,1 | WR75 | FBP | медь |
| KADAMM ПВ-2-WR75-Р-Н | 9,84-15,0 | 0,1 | 70 | 1,1 | WR75 | FBP | медь |
| KADAMM ПВ-2-WR90-Р-Е | 8,20-12,4 | 0,1 | 70 | 1,1 | WR90 | FBP | медь |
| KADAMM ПВ-2-WR90-Р-Н | 8,20-12,4 | 0,1 | 70 | 1,1 | WR90 | FBP | медь |
Подбор исполнения
- Полоса модели ПВ-2-Р должна перекрывать рабочие частоты (серия: 2,6 – 112 ГГц).
- Вносимые потери в серии ПВ-2-Р — от 0,1 до 1 дБ; на высоких частотах и в широкополосных моделях они больше.
- КСВН моделей ПВ-2-Р — от 1,1 до 1,2: чем ниже, тем меньше отражение в тракте.
- Развязка в серии ПВ-2-Р — от 60 до 70 дБ.
- Соединители ПВ-2-Р — по таблице исполнений; ответные кабели и переходы подбирают под них.
Поставка и документы
Модели KADAMM ПВ-2-Р подбираем под задачу и поставляем вместе с остальными компонентами СВЧ-тракта. В документах карточки — техническое описание и каталог KADAMM; сертификаты и декларации — по запросу.
Вопросы и ответы
Есть ли документы на ПВ-2-Р?
К карточке ПВ-2-Р приложены техническое описание серии и каталог СВЧ-компонентов KADAMM; сертификаты и декларации — по запросу.
Как выбрать модель серии ПВ-2-Р?
По таблице исполнений ПВ-2-Р: сначала по частоте и соединителям, затем по мощности и электрическим параметрам; если модели нет в таблице, подберём близкую.
Какие соединители у ПВ-2-Р?
У ПВ-2-Р — по таблице исполнений; точный тип и пол разъёма указан в таблице для каждой модели.
- Каталог KADAMM: СВЧ-компоненты 4.66 МБ
- KADAMM ПВ-2-Р — техническое описание 282.19 КБ
