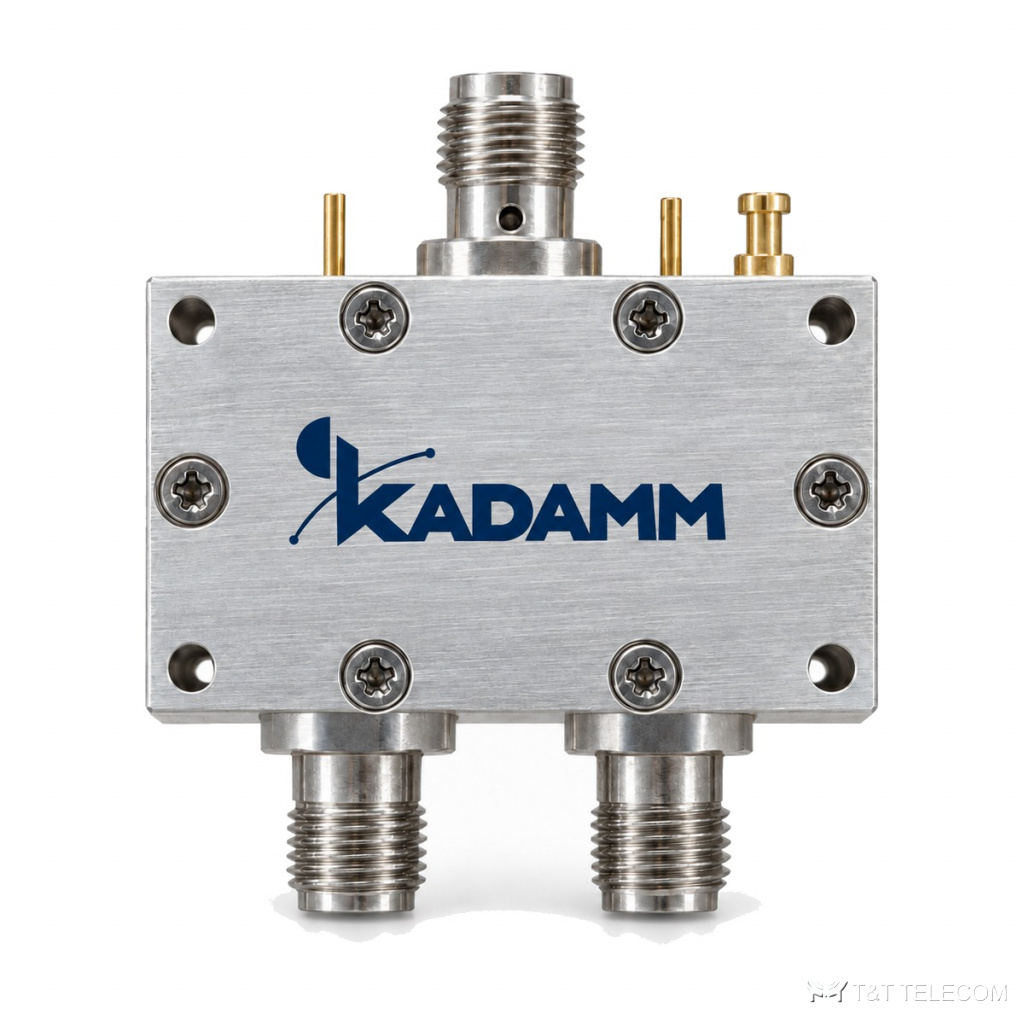

Серия переключателей СВЧ KADAMM ПП-SPST — 100 МГц – 40 ГГц, соединители SMA, 26 моделей

Name: Серия переключателей СВЧ KADAMM ПП-SPST — 100 МГц – 40 ГГц, соединители SMA, 26 моделей
Brand: KADAMM
SKU: KADAMM ПП-SPST

Переключатели СВЧ

ПроизводительKADAMM

Ценапо запросу

Каталог KADAMM: СВЧ-компоненты KADAMM ПП-SPST — техническое описание

Доставка по Россиии СНГ с ведущими транспортными операторами
Составим ТЗинженеры разберутся в вашей задаче
Выезд инженерана место, чтобы оценить задачу
Монтаж и пусконаладкасопровождение на всём сроке службы
Военный регистрработаем с предприятиями ВПК

KADAMM ПП-SPST: серия из 26 переключателей СВЧ, 100 МГц – 40 ГГц. Переключатели ПП-SPST переводят сигнал между каналами за миллисекунды или наносекунды. Параметры ПП-SPST: диапазон 100 МГц – 40 ГГц; соединители SMA; вносимые потери 1–6 дБ; КСВН 1,5–2,5.

Область применения

Резервирование трактов и антенн — ПП-SPST.
Коммутация каналов в радиолокации — ПП-SPST.
Автоматизированные испытательные системы — ПП-SPST.

Исполнения серии ПП-SPST

Артикул	Частоты, ГГц	Тип переключателя	Потери, дБ	Развязка, дБ	КСВН	Соединитель	Габариты, мм	Время перекл., нс	Входная мощность, Вт
KADAMM ПП-SPST-100/18000-П	0,1–18	поглощающий	2,5	80	2	SMA	24×18×10,2	40	0,1
KADAMM ПП-SPST-100/40000-П	0,1–40	поглощающий	5	45	2,5	2,92 мм	20×14×10,2	50	0,2
KADAMM ПП-SPST-1000/18000-П	1–18	поглощающий	2,5	80	2	SMA	24×18×10,2	40	0,1
KADAMM ПП-SPST-1000/2000-П	1–2	поглощающий	1	80	1,5	SMA	24×18×10,2	40	0,1
KADAMM ПП-SPST-1000/20000-П	1–20	поглощающий	3	80	2	SMA	24×18×10,2	40	0,1
KADAMM ПП-SPST-1000/40000-П	1–40	поглощающий	5	45	2,5	2,92 мм	20×14×10,2	50	0,2
KADAMM ПП-SPST-1000/8000-П	1–8	поглощающий	1,6	80	1,5	SMA	24×18×10,2	40	0,1
KADAMM ПП-SPST-12000/18000-П	12–18	поглощающий	2,5	80	2	SMA	24×18×10,2	40	0,1
KADAMM ПП-SPST-18000/40000-П	18–40	поглощающий	5	45	2,5	2,92 мм	20×14×10,2	50	0,2
KADAMM ПП-SPST-2000/18000-П	2–18	поглощающий	2,5	80	2	SMA	24×18×10,2	40	0,1
KADAMM ПП-SPST-2000/20000-П	2–20	поглощающий	3	80	2	SMA	24×18×10,2	40	0,1
KADAMM ПП-SPST-2000/4000-П	2–4	поглощающий	1,2	80	1,5	SMA	24×18×10,2	40	0,1
KADAMM ПП-SPST-2000/40000-П	2–40	поглощающий	5	45	2,5	2,92 мм	20×14×10,2	50	0,2
KADAMM ПП-SPST-20000/40000-П	20–40	поглощающий	6	40	2,5	2,92 мм	35×23×12,7	300	1
KADAMM ПП-SPST-26000/40000-П	26–40	поглощающий	5	45	2,5	2,92 мм	20×14×10,2	50	0,2
KADAMM ПП-SPST-2700/3100-П	2,7–3,1	поглощающий	1,1	75	1,5	SMA	30,48×22,86×8,89	100	1
KADAMM ПП-SPST-3000/6000-П	3–6	поглощающий	1,5	80	1,5	SMA	24×18×10,2	40	0,1
KADAMM ПП-SPST-4000/8000-П	4–8	поглощающий	1,6	80	1,5	SMA	24×18×10,2	40	0,1
KADAMM ПП-SPST-500/18000-О	0,5–18	отражающий	2,5	70	1,8	SMA	24×18×10,2	40	0,2
KADAMM ПП-SPST-500/18000-П	0,5–18	поглощающий	2,5	80	2	SMA	24×18×10,2	40	0,1
KADAMM ПП-SPST-500/40000-П	0,5–40	поглощающий	5	45	2,5	2,92 мм	20×14×10,2	50	0,2
KADAMM ПП-SPST-5000/10000-П	5–10	поглощающий	1,8	80	1,5	SMA	24×18×10,2	40	0,1
KADAMM ПП-SPST-6000/12000-П	6–12	поглощающий	2,2	80	1,7	SMA	24×18×10,2	40	0,1
KADAMM ПП-SPST-6000/18000-П	6–18	поглощающий	2,5	80	2	SMA	24×18×10,2	40	0,1
KADAMM ПП-SPST-800/18000-П	0,8–18	поглощающий	2,5	80	2	SMA	24×18×10,2	40	0,1
KADAMM ПП-SPST-8000/40000-П	8–40	поглощающий	5	45	2,5	2,92 мм	20×14×10,2	50	0,2

Подбор исполнения

Сначала выбирают строку ПП-SPST по частоте — серия перекрывает 100 МГц – 40 ГГц.
Вносимые потери в серии ПП-SPST — от 1 до 6 дБ; на высоких частотах и в широкополосных моделях они больше.
КСВН моделей ПП-SPST — от 1,5 до 2,5: чем ниже, тем меньше отражение в тракте.
Развязка в серии ПП-SPST — от 40 до 80 дБ.
Соединители ПП-SPST — SMA; ответные кабели и переходы подбирают под них.

Поставка и документы

Модели KADAMM ПП-SPST подбираем под задачу и поставляем вместе с остальными компонентами СВЧ-тракта. В документах карточки — техническое описание и каталог KADAMM; сертификаты и декларации — по запросу.

Вопросы и ответы

Как выбрать модель серии ПП-SPST?
По таблице исполнений ПП-SPST: сначала по частоте и соединителям, затем по мощности и электрическим параметрам; если модели нет в таблице, подберём близкую.

Какие соединители у ПП-SPST?
У ПП-SPST — SMA; точный тип и пол разъёма указан в таблице для каждой модели.

На какие частоты рассчитана серия ПП-SPST?
Диапазон серии ПП-SPST — 100 МГц – 40 ГГц; полоса конкретной модели — в таблице исполнений.
