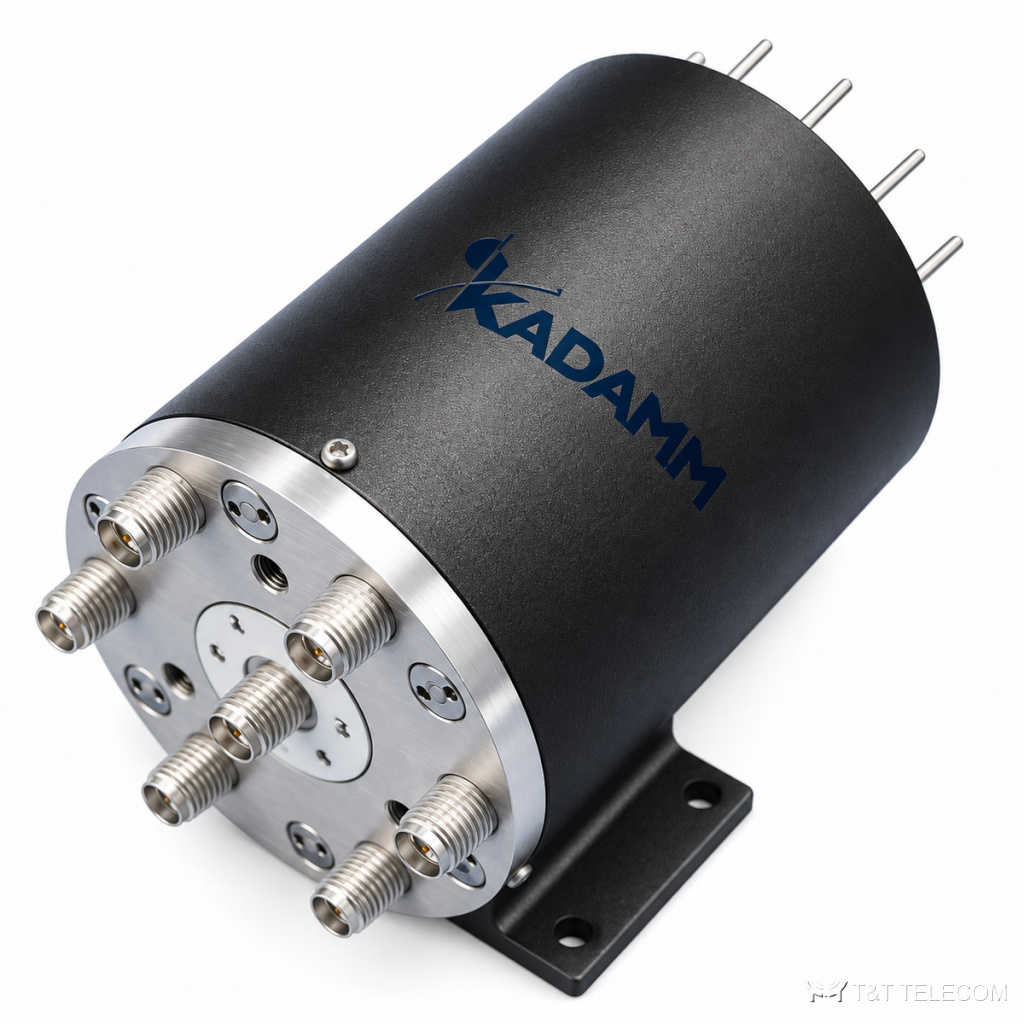

Серия переключателей СВЧ KADAMM ПЭ — до 40 ГГц, соединители SMA, 11 моделей

Серия переключателей СВЧ KADAMM ПЭ — до 40 ГГц, соединители SMA, 11 моделей
Переключатели СВЧ
ПроизводительKADAMM
Ценапо запросу
Запросить цену
Каталог KADAMM: СВЧ-компонентыKADAMM ПЭ — техническое описание
  • Доставка по Россиии СНГ с ведущими транспортными операторами
  • Составим ТЗинженеры разберутся в вашей задаче
  • Выезд инженерана место, чтобы оценить задачу
  • Монтаж и пусконаладкасопровождение на всём сроке службы
  • Военный регистрработаем с предприятиями ВПК

KADAMM ПЭ: серия из 11 переключателей СВЧ, до 40 ГГц. ПЭ коммутируют СВЧ-тракты по команде без ручной перестыковки. Параметры ПЭ: диапазон до 40 ГГц; соединители SMA; вносимые потери 0,1–0,8 дБ; КСВН 1,1–1,9; мощность 10–300 Вт.

Где применяют

  • Резервирование трактов и антенн — ПЭ.
  • Коммутация каналов в радиолокации — ПЭ.
  • Автоматизированные испытательные системы — ПЭ.

Исполнения серии ПЭ

АртикулЧастоты, ГГцМощн., ВтПотери, дБРазвязка, дБКСВНСоединительПерекл., мс
KADAMM ПЭ-18-SMA(р)0-4 4-8 8-12,4 12,4-18100 80 70 600,2 ≤0,3 ≤0,4 ≤0,670 ≥65 ≥60 ≥551,2 ≤1,3 ≤1,4 ≤1,5SMA (розетка)15 ≤15 ≤15 ≤15
KADAMM ПЭ-SP3T-18-SMA(р)0-4 4-8 8-12,4 12,4-18100 80 70 600,2 ≤0,3 ≤0,4 ≤0,670 ≥65 ≥60 ≥551,2 ≤1,3 ≤1,4 ≤1,5SMA (розетка)15 ≤15 ≤15 ≤15
KADAMM ПЭ-SP4T-18-SMA(р)0-4 4-8 8-12,4 12,4-18100 80 70 600,2 ≤0,3 ≤0,4 ≤0,670 ≥65 ≥60 ≥551,2 ≤1,3 ≤1,4 ≤1,5SMA (розетка)15 ≤15 ≤15 ≤15
KADAMM ПЭ-SP5T-18-SMA(р)0-4 4-8 8-12,4 12,4-18100 80 70 600,2 ≤0,3 ≤0,4 ≤0,670 ≥65 ≥60 ≥551,2 ≤1,3 ≤1,4 ≤1,5SMA (розетка)15 ≤15 ≤15 ≤15
KADAMM ПЭ-SP6T-18-SMA(р)0-4 4-8 8-12,4 12,4-18100 80 70 600,2 ≤0,3 ≤0,4 ≤0,670 ≥65 ≥60 ≥551,2 ≤1,3 ≤1,4 ≤1,5SMA (розетка)15 ≤15 ≤15 ≤15
KADAMM ПЭ-SP7T-18-SMA(р)0-4 4-8 8-12,4 12,4-18100 80 70 600,2 ≤0,3 ≤0,4 ≤0,670 ≥65 ≥60 ≥551,2 ≤1,3 ≤1,4 ≤1,5SMA (розетка)15 ≤15 ≤15 ≤15
KADAMM ПЭ-SP8T-18-SMA(р)0-4 4-8 8-12,4 12,4-18100 80 70 600,2 ≤0,3 ≤0,4 ≤0,670 ≥65 ≥60 ≥551,2 ≤1,3 ≤1,4 ≤1,5SMA (розетка)15 ≤15 ≤15 ≤15
KADAMM ПЭ-SP9T-18-SMA(р)0-4 4-8 8-12,4 12,4-18100 80 70 600,2 ≤0,3 ≤0,4 ≤0,670 ≥65 ≥60 ≥551,2 ≤1,3 ≤1,4 ≤1,5SMA (розетка)15 ≤15 ≤15 ≤15
KADAMM ПЭ-SPDT-12,4-N(р)0-3 3-6 6-12,4300 200 1000,2 ≤0,4 ≤0,580 ≥70 ≥601,2 ≤1,35 ≤1,5N (розетка)15 ≤15 ≤15
KADAMM ПЭ-SPDT-18-SMA(р)0-4 4-8 8-12 12-18100 90 75 600,15 ≤0,2 ≤0,3 ≤0,3570 ≥65 ≥65 ≥601,15 ≤1,2 ≤1,3 ≤1,4SMA (розетка)15 ≤15 ≤15 ≤15
KADAMM ПЭ-SPDT-40-2,92(р)0-1 1-4 4-8 8-12 12-18 18-26,4 26,5-4080 80 80 60 50 20 100,1 ≤0,15 ≤0,2 ≤0,3 ≤0,35 ≤0,5 ≤0,885 ≥80 ≥70 ≥65 ≥60 ≥55 ≥551,1 ≤1,15 ≤1,2 ≤1,3 ≤1,35 ≤1,5 ≤1,92,92 (розетка)15 ≤15 ≤15 ≤15 ≤15 ≤15 ≤15

Как выбрать модель

  • Сначала выбирают строку ПЭ по частоте — серия перекрывает до 40 ГГц.
  • Вносимые потери в серии ПЭ — от 0,1 до 0,8 дБ; на высоких частотах и в широкополосных моделях они больше.
  • КСВН моделей ПЭ — от 1,1 до 1,9: чем ниже, тем меньше отражение в тракте.
  • Развязка в серии ПЭ — от 55 до 85 дБ.
  • Допустимая мощность моделей ПЭ — от 10 до 300 Вт; выбирайте с запасом над мощностью в тракте.
  • Соединители ПЭ — SMA; ответные кабели и переходы подбирают под них.

Поставка и документы

Поставляем KADAMM ПЭ по России: подберём модель по частоте и параметрам, добавим кабели, переходники и нагрузки. Техническое описание серии и каталог СВЧ-компонентов KADAMM приложены к карточке; сертификаты и декларации — по запросу.

Вопросы и ответы

Какие соединители у ПЭ?
У ПЭ — SMA; точный тип и пол разъёма указан в таблице для каждой модели.

На какие частоты рассчитана серия ПЭ?
Диапазон серии ПЭ — до 40 ГГц; полоса конкретной модели — в таблице исполнений.

Есть ли документы на ПЭ?
К карточке ПЭ приложены техническое описание серии и каталог СВЧ-компонентов KADAMM; сертификаты и декларации — по запросу.
