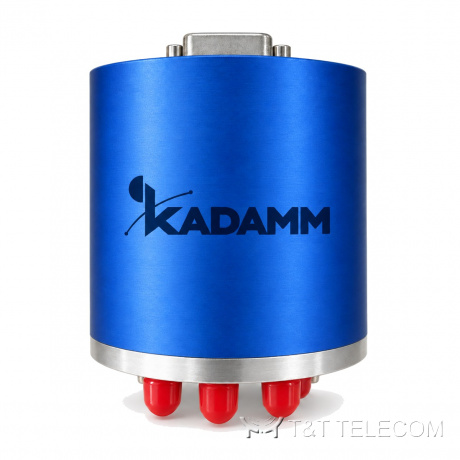

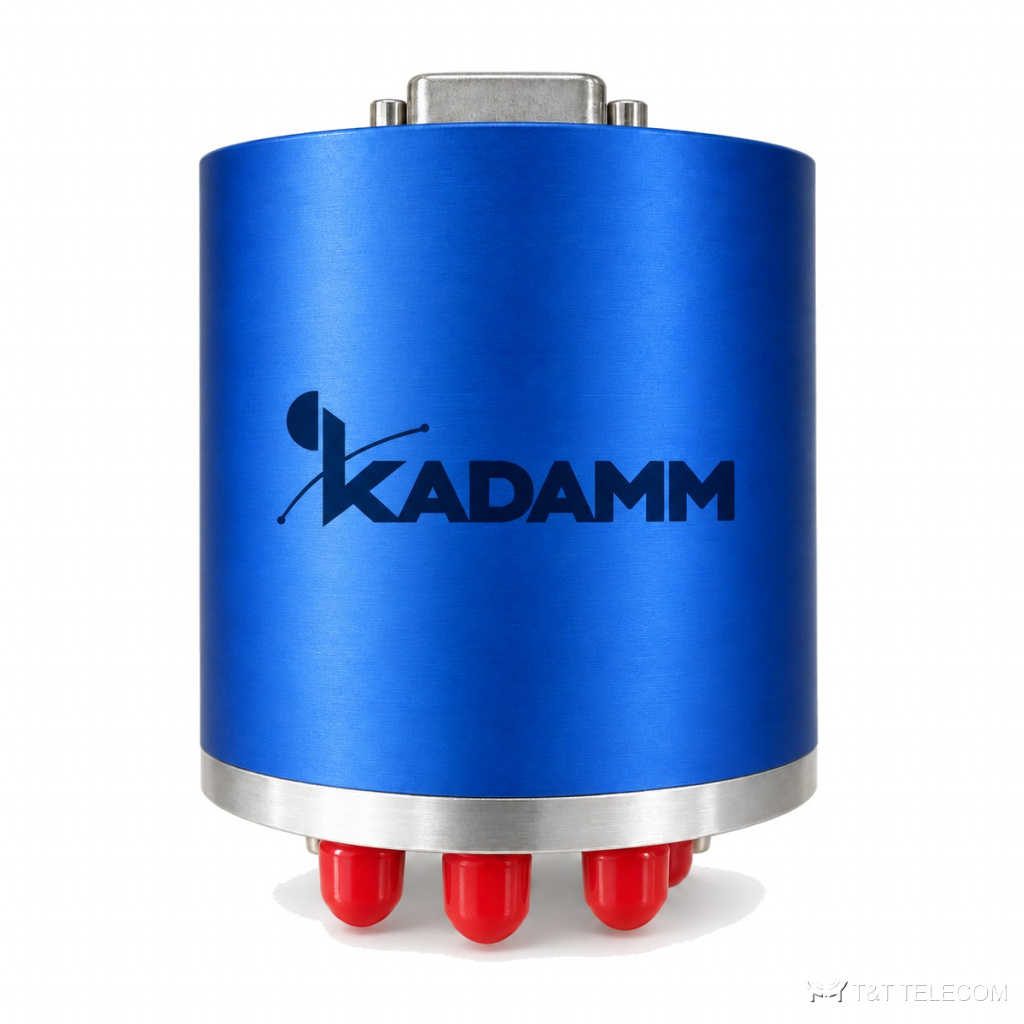

Серия переключателей СВЧ KADAMM ПЭ-SPDT — до 110 ГГц, соединители 2,92 мм, 20 моделей
Переключатели СВЧ
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM ПЭ-SPDT: серия из 20 переключателей СВЧ, до 110 ГГц. Переключатели ПЭ-SPDT переводят сигнал между каналами за миллисекунды или наносекунды. Коротко о ПЭ-SPDT: диапазон до 110 ГГц; соединители 2,92 мм.
Для каких задач
- Резервирование трактов и антенн — ПЭ-SPDT.
- Коммутация каналов в радиолокации — ПЭ-SPDT.
- Автоматизированные испытательные системы — ПЭ-SPDT.
Исполнения серии ПЭ-SPDT
| Артикул | Частоты, ГГц | Тип переключателя | Соединитель | Потери, дБ / развязка, дБ / КСВН по диапазонам частот | Напряжение, В | Тип привода | Разъём питания и управления | С согласованной нагрузкой | Исполнение |
|---|---|---|---|---|---|---|---|---|---|
| KADAMM ПЭ-21T-110-WXYZ | 0–110 | SPDT | 1,0 мм | 0–20 ГГц: 0,8 / 70 / 1,5; 20–50 ГГц: 1,4 / 70 / 1,8; 50–67 ГГц: 1,8 / 60 / 1,9; 67–90 ГГц: 2,2 / 60 / 2,0; 90–110 ГГц: 2,5 / 50 / 2,2 | +12, +24 | с фиксацией | A2004WV-2×02P | да | стандартное |
| KADAMM ПЭ-22-50-WXYZ-1 | 0–50 | SPDT | 2,4 мм | 0–6 ГГц: 0,2 / 70 / 1,2; 6–12 ГГц: 0,3 / 70 / 1,3; 12–18 ГГц: 0,4 / 60 / 1,4; 18–26,5 ГГц: 0,6 / 55 / 1,6; 26,5–32 ГГц: 0,7 / 50 / 1,7; 32–40 ГГц: 0,8 / 50 / 1,8; 40–50 ГГц: 0,9 / 45 / 1,9 | +12, +24, +28 | с возвратом, с фиксацией | штырь | нет | стандартное |
| KADAMM ПЭ-22T-50-WXYZ | 0–50 | SPDT | 2,4 мм | 0–6 ГГц: 0,3 / 70 / 1,3; 6–12 ГГц: 0,4 / 60 / 1,4; 12–18 ГГц: 0,5 / 55 / 1,5; 18–26,5 ГГц: 0,6 / 50 / 1,6; 26,5–32 ГГц: 0,7 / 50 / 1,7; 32–40 ГГц: 0,9 / 50 / 1,9; 40–50 ГГц: 1,0 / 45 / 2,0 | +12, +24, +28 | с возвратом, с фиксацией | штырь, D-Sub | да | стандартное |
| KADAMM ПЭ-2K-40-WXYZ-1 | 0–40 | SPDT | 2,92 мм | 0–6 ГГц: 0,2 / 70 / 1,2; 6–12 ГГц: 0,3 / 70 / 1,3; 12–18 ГГц: 0,4 / 60 / 1,4; 18–26,5 ГГц: 0,6 / 55 / 1,6; 26,5–32 ГГц: 0,7 / 50 / 1,7; 32–40 ГГц: 0,8 / 50 / 1,8 | +12, +24, +28 | с возвратом, с фиксацией | штырь, D-Sub | нет | стандартное |
| KADAMM ПЭ-2KH-40-WXYZ-1 | 0–40 | — | — | 0–26,5 ГГц: 0,40 / 75 / 1,3; 26,5–40 ГГц: 0,65 / 70 / 1,5 | +12 | с возвратом | штырь | — | — |
| KADAMM ПЭ-2KH-43,5-WXYZ | 0–43,5 | SPDT | 2,92 мм | 0–40 ГГц: 0,40 / 75 / 1,3; 40–43,5 ГГц: 1,00 / 60 / 1,6 | +24, +28 | с фиксацией | D-Sub | нет | повышенных характеристик |
| KADAMM ПЭ-2KT-40-WXYZ | 0–40 | SPDT | 2,92 мм | 0–6 ГГц: 0,3 / 70 / 1,3; 6–12 ГГц: 0,4 / 60 / 1,4; 12–18 ГГц: 0,5 / 55 / 1,5; 18–26,5 ГГц: 0,6 / 50 / 1,6; 26,5–32 ГГц: 0,7 / 50 / 1,7; 32–40 ГГц: 0,9 / 50 / 1,9 | +12, +24, +28 | с возвратом, с фиксацией | штырь, D-Sub | да | стандартное |
| KADAMM ПЭ-2KTH-40-WXYZ | 0–40 | SPDT | 2,92 мм | 0–26,5 ГГц: 0,40 / 80 / 1,3; 26,5–40 ГГц: 0,65 / 65 / 1,5 | +12, +24 | с возвратом | штырь | да | повышенных характеристик |
| KADAMM ПЭ-2KTH-43,5-WXYZ | 0–43,5 | — | — | 0–40 ГГц: 0,40 / 80 / 1,3; 40–43,5 ГГц: 1,00 / 60 / 1,6 | +28 | с фиксацией | D-Sub | — | — |
| KADAMM ПЭ-2N-12,4-WXYZ-1 | 0–12,4 | SPDT | N | 0–5 ГГц: 0,3 / 70 / 1,3; 5–12,4 ГГц: 0,5 / 60 / 1,5 | +12, +24 | с возвратом | штырь | нет | стандартное |
| KADAMM ПЭ-2N-18-WXYZ | 0–18 | — | — | 0–5 ГГц: 0,3 / 70 / 1,3; 5–18 ГГц: 0,7 / 50 / 1,7 | +28 | с фиксацией | D-Sub | — | — |
| KADAMM ПЭ-2S-18-WXYZ-1 | 0–18 | SPDT | SMA | 0–6 ГГц: 0,2 / 70 / 1,2; 6–12 ГГц: 0,3 / 70 / 1,3; 12–18 ГГц: 0,4 / 60 / 1,4 | +12, +24 | с возвратом, с фиксацией | штырь, D-Sub | нет | стандартное |
| KADAMM ПЭ-2S-26,5-WXYZ-1 | 18–26,5 | — | — | 18–26,5 ГГц: 0,6 / 55 / 1,6 | +28 | — | — | — | — |
| KADAMM ПЭ-2SH-18-WXYZ-1 | 0–18 | SPDT | SMA | 0–6 ГГц: 0,20 / 80 / 1,1; 6–18 ГГц: 0,35 / 75 / 1,2 | +12, +24 | с возвратом | штырь | нет | повышенных характеристик |
| KADAMM ПЭ-2SH-26,5-WXYZ-1 | 0–26,5 | — | — | 0–18 ГГц: 0,35 / 75 / 1,2; 18–26,5 ГГц: 0,45 / 70 / 1,3 | +28 | с фиксацией | D-Sub | — | — |
| KADAMM ПЭ-2ST-18-WXYZ | 0–18 | SPDT | SMA | 0–6 ГГц: 0,3 / 70 / 1,3; 6–12 ГГц: 0,4 / 60 / 1,4; 12–18 ГГц: 0,5 / 55 / 1,5 | +12, +24 | с возвратом, с фиксацией | штырь, D-Sub | да | стандартное |
| KADAMM ПЭ-2ST-26,5-WXYZ | 18–26,5 | — | — | 18–26,5 ГГц: 0,6 / 50 / 1,6 | +28 | — | — | — | — |
| KADAMM ПЭ-2STH-18-WX0Z | 0–18 | SPDT | SMA | 0–6 ГГц: 0,20 / 70 / 1,2; 6–18 ГГц: 0,40 / 55 / 1,3 | +12, +24 | с возвратом | штырь | да | повышенных характеристик |
| KADAMM ПЭ-2STH-26,5-WX0Z | 0–26,5 | — | — | 0–18 ГГц: 0,40 / 70 / 1,3; 18–26,5 ГГц: 0,45 / 55 / 1,4 | +28 | с фиксацией | — | — | — |
| KADAMM ПЭ-2V-67-WXYZ | 0–67 | SPDT | 1,85 мм | 0–6 ГГц: 0,2 / 70 / 1,2; 6–12 ГГц: 0,3 / 70 / 1,3; 12–18 ГГц: 0,4 / 60 / 1,4; 18–26,5 ГГц: 0,6 / 55 / 1,6; 26,5–32 ГГц: 0,7 / 50 / 1,7; 32–40 ГГц: 0,8 / 50 / 1,8; 40–50 ГГц: 0,9 / 45 / 1,9; 50–67 ГГц: 1,2 / 40 / 2,2 | +12, +24, +28 | с возвратом, с фиксацией | штырь, D-Sub | нет | стандартное |
Как выбрать модель
- Сначала выбирают строку ПЭ-SPDT по частоте — серия перекрывает до 110 ГГц.
- Соединители ПЭ-SPDT — 2,92 мм; ответные кабели и переходы подбирают под них.
Поставка и документы
Модели KADAMM ПЭ-SPDT подбираем под задачу и поставляем вместе с остальными компонентами СВЧ-тракта. В документах карточки — техническое описание и каталог KADAMM; сертификаты и декларации — по запросу.
Вопросы и ответы
На какие частоты рассчитана серия ПЭ-SPDT?
Диапазон серии ПЭ-SPDT — до 110 ГГц; полоса конкретной модели — в таблице исполнений.
Есть ли документы на ПЭ-SPDT?
К карточке ПЭ-SPDT приложены техническое описание серии и каталог СВЧ-компонентов KADAMM; сертификаты и декларации — по запросу.
Как выбрать модель серии ПЭ-SPDT?
По таблице исполнений ПЭ-SPDT: сначала по частоте и соединителям, затем по мощности и электрическим параметрам; если модели нет в таблице, подберём близкую.
