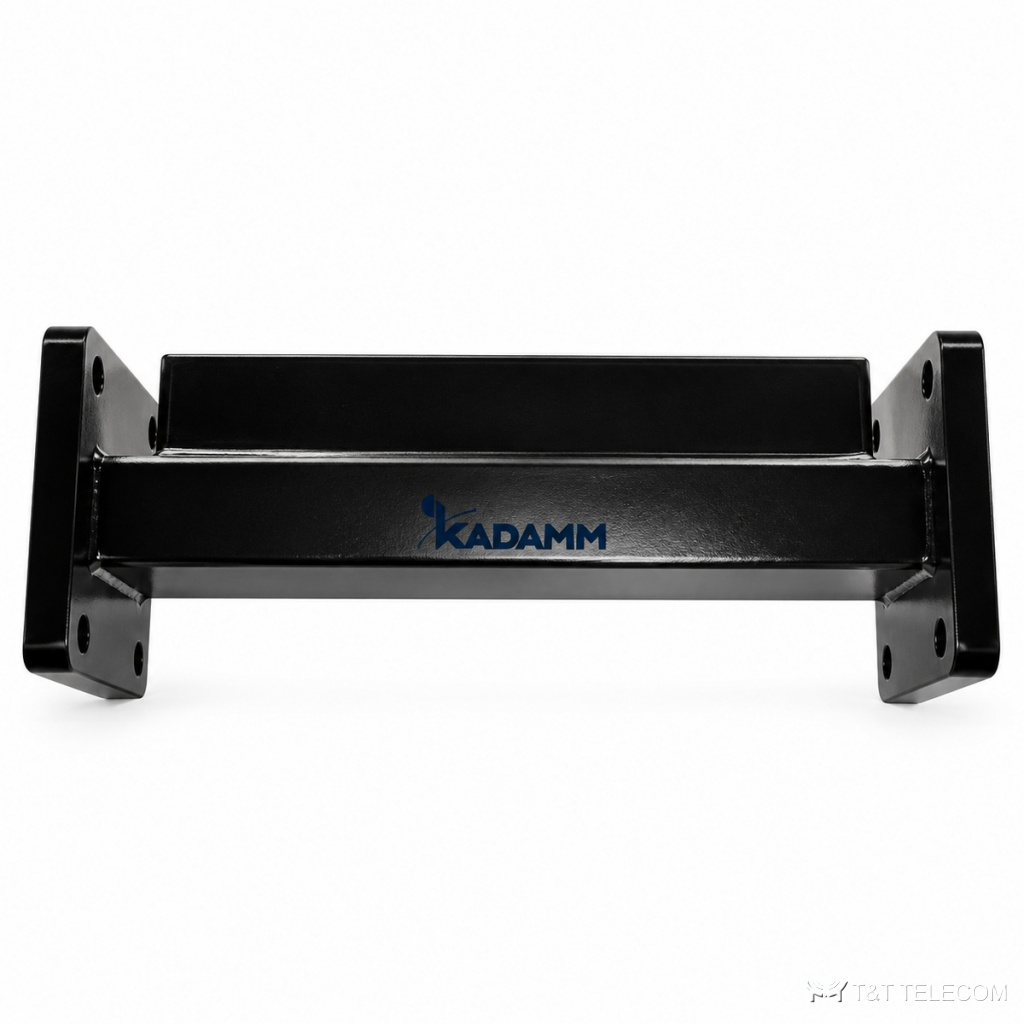

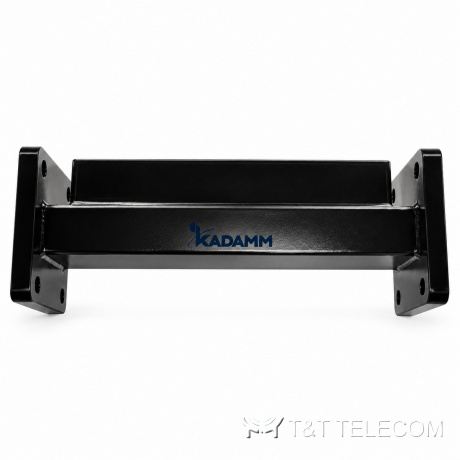

Серия фильтров СВЧ KADAMM ФНЧ-В — 2,6 – 32 ГГц, соединители по таблице исполнений, 8 моделей
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
Серия KADAMM ФНЧ-В — серия из 8 фильтров СВЧ, 2,6 – 32 ГГц. ФНЧ-В пропускают нужную полосу и подавляют сигналы за её пределами. Основное о ФНЧ-В: диапазон 2,6 – 32 ГГц; соединители по таблице исполнений; вносимые потери 0,25–0,4 дБ; КСВН 1,2–1,25.
Для каких задач
- Измерительные установки — ФНЧ-В.
- Подавление гармоник передатчиков — ФНЧ-В.
- Защита приёмных трактов от помех — ФНЧ-В.
Исполнения серии ФНЧ-В
| Артикул | Полоса пропускания, ГГц | Потери, дБ | КСВН | Подавление, дБ | Волновод | Материал | Полоса задерживания, ГГц |
|---|---|---|---|---|---|---|---|
| KADAMM ФНЧ-11600/12800-WR75 | 11,6-12,8 | 0,25 | 1,2 | ≥60 | WR75 | медь | 13,5-15 |
| KADAMM ФНЧ-20400/20900-WR42 | 20,4-20,9 | 0,3 | 1,2 | ≥55 | WR42 | медь | 30-31 |
| KADAMM ФНЧ-21000/23000-WR42 | 21-23 | 0,4 | 1,25 | ≥40 | WR42 | медь | 42-46 |
| KADAMM ФНЧ-22000/32000-WR34 | 22-32 | 0,4 | 1,2 | ≥55 | WR34 | медь | 33-26 |
| KADAMM ФНЧ-2600/3000-WR284 | 2,6-3 | 0,3 | 1,25 | ≥40 | WR284 | алюминий | 5,2-10 |
| KADAMM ФНЧ-4500/4800-WR229 | 4,5-4,8 | 0,3 | 1,2 | ≥55 | WR229 | алюминий | 6,725-7,025 |
| KADAMM ФНЧ-7500/8700-WR112 | 7,5-8,7 | 0,3 | 1,2 | ≥40 | WR112 | медь | 15-26 |
| KADAMM ФНЧ-8500/10500-WR90 | 8,5-10,5 | 0,4 | 1,25 | ≥40 | WR90 | медь | 12-15 |
Как выбрать модель
- Сначала выбирают строку ФНЧ-В по частоте — серия перекрывает 2,6 – 32 ГГц.
- Вносимые потери в серии ФНЧ-В — от 0,25 до 0,4 дБ; на высоких частотах и в широкополосных моделях они больше.
- КСВН моделей ФНЧ-В — от 1,2 до 1,25: чем ниже, тем меньше отражение в тракте.
- Подавление вне полосы у ФНЧ-В — от 40 до 60 дБ.
- Соединители ФНЧ-В — по таблице исполнений; ответные кабели и переходы подбирают под них.
Поставка и документы
Модели KADAMM ФНЧ-В подбираем под задачу и поставляем вместе с остальными компонентами СВЧ-тракта. В документах карточки — техническое описание и каталог KADAMM; сертификаты и декларации — по запросу.
Вопросы и ответы
Как выбрать модель серии ФНЧ-В?
По таблице исполнений ФНЧ-В: сначала по частоте и соединителям, затем по мощности и электрическим параметрам; если модели нет в таблице, подберём близкую.
Какие соединители у ФНЧ-В?
У ФНЧ-В — по таблице исполнений; точный тип и пол разъёма указан в таблице для каждой модели.
На какие частоты рассчитана серия ФНЧ-В?
Диапазон серии ФНЧ-В — 2,6 – 32 ГГц; полоса конкретной модели — в таблице исполнений.
