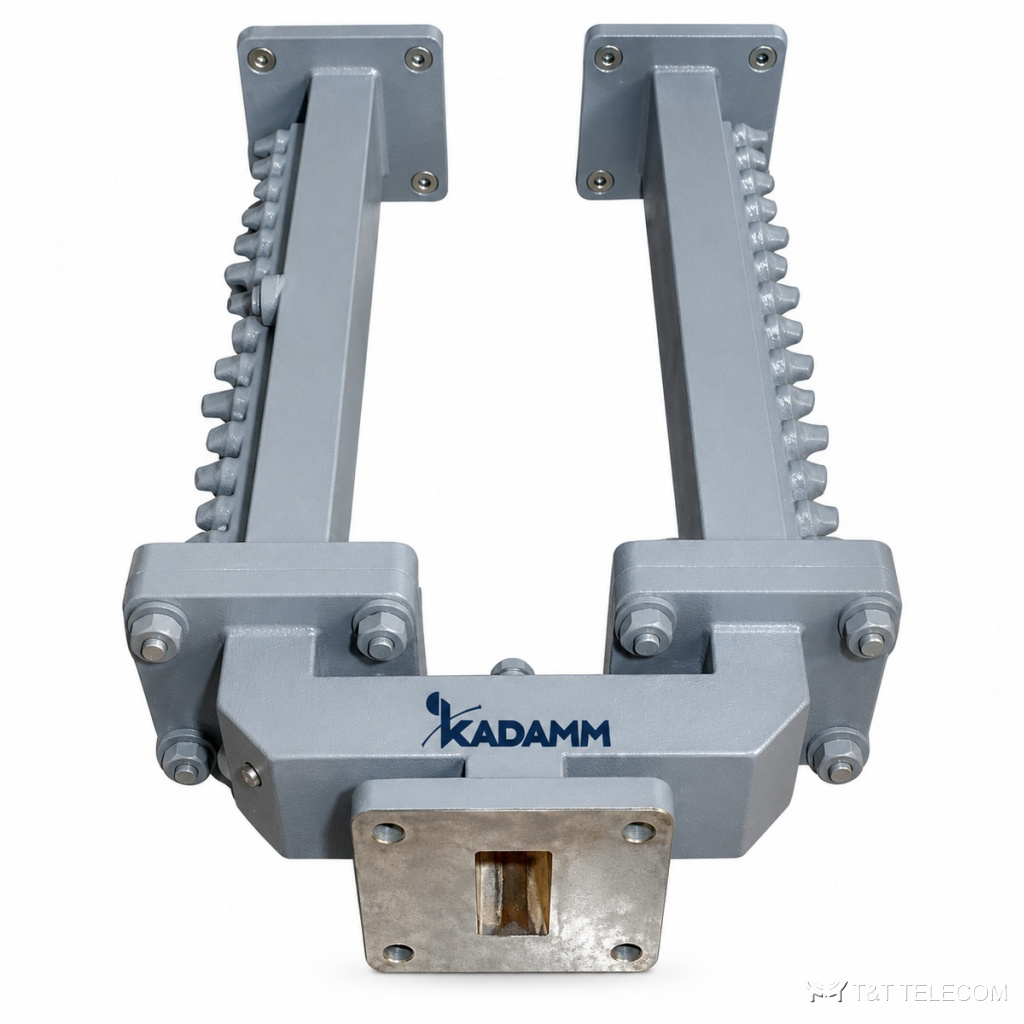

KADAMM ДП-В: серия из 7 диплексеров СВЧ, 4,65 – 86 ГГц. ДП-В разделяют и объединяют два частотных канала на одном порту. Параметры ДП-В: диапазон 4,65 – 86 ГГц; соединители по таблице исполнений; вносимые потери 0,4–2,7 дБ; КСВН 1,2–2.
Где применяют
- Многодиапазонные системы связи — ДП-В.
- Радиолокационные тракты — ДП-В.
- Приёмопередатчики с общей антенной — ДП-В.
Исполнения серии ДП-В
| Артикул | Полоса пропускания, ГГц | Потери, дБ | Развязка, дБ | КСВН | Волновод | Материал |
|---|---|---|---|---|---|---|
| KADAMM ДП-WR12 | F(T)=71-76 F(R)=81-86 | 0,5 | 55 | 1,35 | WR12 | медь |
| KADAMM ДП-WR15 | F: 50/54/58/62/64 | 2,7 | 20 | 2 | WR15 | медь |
| KADAMM ДП-WR159 | F(T)=4,65-4,85 F(R)=5-5,3 | 0,4 | 40 | 1,2 | WR159 | алюминий |
| KADAMM ДП-WR42 | F(R)=19,2-21,2 F(T)=29-31 | 0,5 | 85 | 1,2 | WR42/WR28 | медь |
| KADAMM ДП-WR62 | F(T)=13-13,25 F(R)=14,5-15,35 | 0,4 | 70 | 1,25 | WR62 | алюминий |
| KADAMM ДП-WR75 | F(T)=12,25-12,75 F(R)=13,75-14,50 | 0,6 | 70 | 1,35 | WR75 | медь |
| KADAMM ДП-WR90 | F(T)=10,03 F(R)=10,23 | 0,5 | 40 | 1,2 | WR90 | медь |
Подбор исполнения
- Полоса модели ДП-В должна перекрывать рабочие частоты (серия: 4,65 – 86 ГГц).
- Вносимые потери в серии ДП-В — от 0,4 до 2,7 дБ; на высоких частотах и в широкополосных моделях они больше.
- КСВН моделей ДП-В — от 1,2 до 2: чем ниже, тем меньше отражение в тракте.
- Развязка в серии ДП-В — от 20 до 85 дБ.
- Соединители ДП-В — по таблице исполнений; ответные кабели и переходы подбирают под них.
Поставка и документы
Модели KADAMM ДП-В подбираем под задачу и поставляем вместе с остальными компонентами СВЧ-тракта. В документах карточки — техническое описание и каталог KADAMM; сертификаты и декларации — по запросу.
Вопросы и ответы
Как выбрать модель серии ДП-В?
По таблице исполнений ДП-В: сначала по частоте и соединителям, затем по мощности и электрическим параметрам; если модели нет в таблице, подберём близкую.
Какие соединители у ДП-В?
У ДП-В — по таблице исполнений; точный тип и пол разъёма указан в таблице для каждой модели.
На какие частоты рассчитана серия ДП-В?
Диапазон серии ДП-В — 4,65 – 86 ГГц; полоса конкретной модели — в таблице исполнений.
