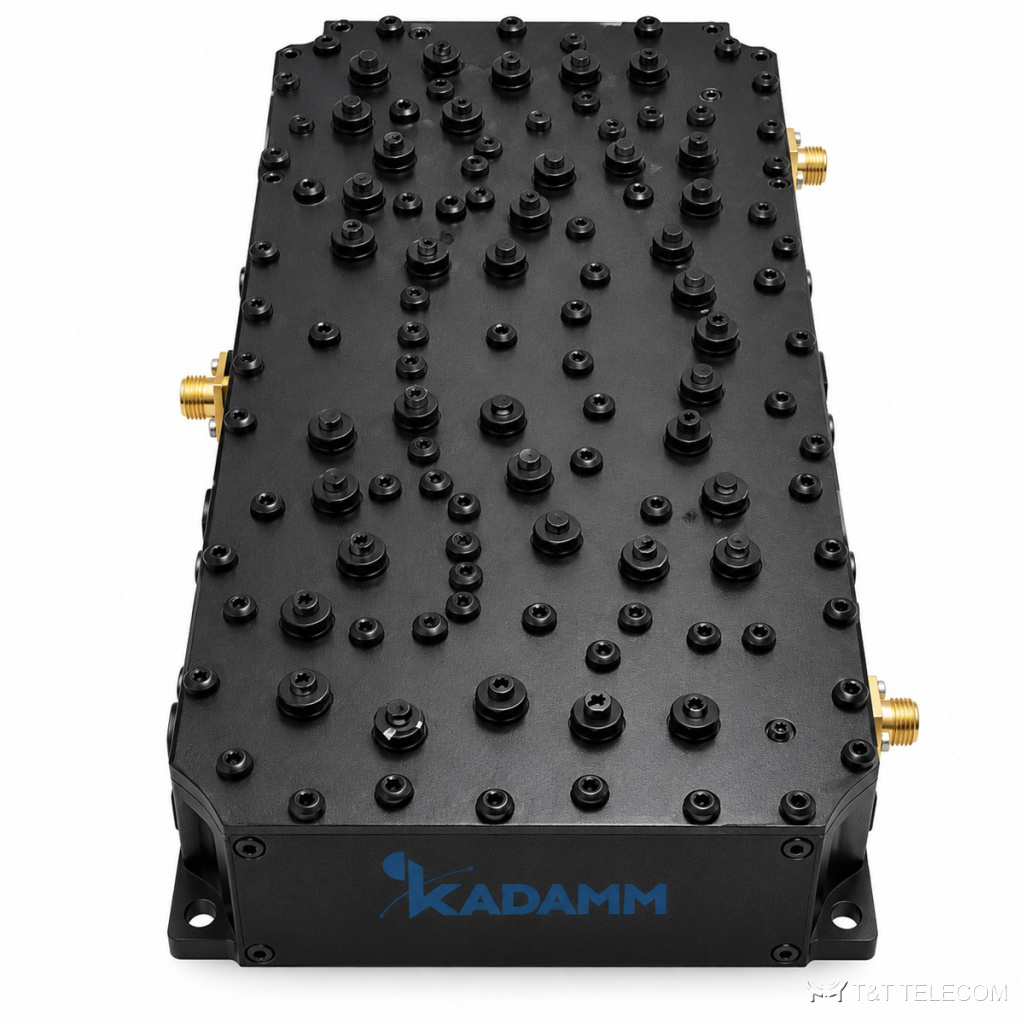

Серия диплексеров СВЧ KADAMM ДУ — 244 МГц – 2,695 ГГц, соединители N, 33 модели
Фильтры и диплексеры СВЧ
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM ДУ — серия из 33 диплексеров СВЧ, 244 МГц – 2,695 ГГц. ДУ разделяют и объединяют два частотных канала на одном порту. Параметры ДУ: диапазон 244 МГц – 2,695 ГГц; соединители N; вносимые потери 0,5–5 дБ; КСВН 1,22–1,5; мощность 10–400 Вт.
Область применения
- Приёмопередатчики с общей антенной — ДУ.
- Многодиапазонные системы связи — ДУ.
- Радиолокационные тракты — ДУ.
Исполнения серии ДУ
| Артикул | Мощн., Вт | Потери, дБ | КСВН | Соединитель | Габариты, мм | Развязка между каналами, дБ | Температура, °C | Частоты канала 1, МГц | Частоты канала 2, МГц |
|---|---|---|---|---|---|---|---|---|---|
| KADAMM ДУ-1350/1518-1625/1785-250 | 250 | 0,5 | 1,4 | N, SMA | 100×120×38 | 40 | -55–+85 | 1350–1518 | 1625–1785 |
| KADAMM ДУ-1350/1518-1625/1785-50 | 50 | 1 | 1,4 | N, SMA | 118×80×43 | 60 | -55–+85 | 1350–1518 | 1625–1785 |
| KADAMM ДУ-1406,5/1463,5-1651,5/1678,5-50 | 50 | 1 | 1,3 | N, SMA | 120×60×37 | 80 | -20–+65 | 1406,5–1463,5 | 1651,5–1678,5 |
| KADAMM ДУ-1521/1521-1529/1529-50 | 50 | 2,2 | 1,3 | N, SMA | 200×102×43 | 80 | -20–+65 | 1521 | 1529 |
| KADAMM ДУ-1662/1662-1667/1667-50 | 50 | 3 | 1,3 | N (розетка) | 121×175×35 | 50 | -30–+70 | 1662 | 1667 |
| KADAMM ДУ-1920/1990-2110/2170-60 | 60 | 0,5 | 1,22 | N, SMA | 100×77×38,5 | 75 | -40–+85 | 1920–1990 | 2110–2170 |
| KADAMM ДУ-1980/2010-2170/2200-10 | 10 | 1 | 1,3 | N, SMA | 62×112×43 | 60 | -40–+85 | 1980–2010 | 2170–2200 |
| KADAMM ДУ-2110/2170-2050/2060-100 | 100 | 2 | 1,5 | N, SMA | 99×76×27,5 | 60 | -40–+70 | 2110–2170 | 2050–2060 |
| KADAMM ДУ-2500/2570-2620/2690-100 | 100 | 1,5 | 1,22 | N, SMA | 107×107×30 | 85 | -30–+70 | 2500–2570 | 2620–2690 |
| KADAMM ДУ-2620/2695-2545/2580-100 | 100 | 2 | 1,5 | N, SMA | 122×76×27,5 | 60 | -40–+70 | 2620–2695 | 2545–2580 |
| KADAMM ДУ-292/318-244/270-400 | 400 | 0,5 | 1,3 | 7/16, N | 340×210×82 | 95 | -25–+55 | 292–318 | 244–270 |
| KADAMM ДУ-300/320-360/380-400 | 400 | 0,5 | 1,3 | 7/16, N | 275×200×85 | 75 | -25–+55 | 300–320 | 360–380 |
| KADAMM ДУ-344/351-381/396-10 | 10 | 1 | 1,3 | N, SMA | 102×200×65 | 50 | -40–+85 | 344–351 | 381–396 |
| KADAMM ДУ-361/366-351/356-80 | 80 | 2 | 1,3 | N, SMA | 245×165×85 | 80 | -30–+60 | 361–366 | 351–356 |
| KADAMM ДУ-380/386,6-390/396,6-380/385-200 | 200 | 1,5 | 1,3 | 7/16, N | 330×114×79 | 60 | -40–+85 | 380–386,6 | 390–396,6 |
| KADAMM ДУ-380/395-390/395-417/429-100 | 100 | 2 | 1,4 | N, SMA | 136×179×68 | 65 | -40–+70 | 380–395 | 390–395 |
| KADAMM ДУ-380/395-450/470-100 | 100 | 1,5 | 1,4 | N, SMA | 193×83×68 | 70 | -30–+70 | 380–395 | 450–470 |
| KADAMM ДУ-400/470-100 | 100 | 1,8 | 1,3 | N, SMA | 185×140×73 | 80 | -30–+70 | — | — |
| KADAMM ДУ-426/430-412/416-20 | 20 | 1,5 | 1,3 | N, SMA | 150×176×75 | 70 | -40–+85 | 426–430 | 412–416 |
| KADAMM ДУ-436,5/443,5-450/453-100 | 100 | 2 | 1,3 | N, SMA | 155×118×65 | 65 | -30–+70 | 436,5–443,5 | 450–453 |
| KADAMM ДУ-448,2/454,8-463,2/469,8-50 | 50 | 1,5 | 1,3 | N, SMA | 342×174×69 | 60 | -30–+70 | 448,2–454,8 | 463,2–469,8 |
| KADAMM ДУ-449/452-470/485-50 | 50 | 1 | 1,3 | N, SMA | 290×120×49 | 65 | -40–+85 | 449–452 | 470–485 |
| KADAMM ДУ-455/470-405/419-100 | 100 | 1 | 1,3 | N, SMA | 166×125×67 | 80 | -20–+60 | 455–470 | 405–419 |
| KADAMM ДУ-467/470-461/464-80 | 80 | 2,5 | 1,3 | N, SMA | 290×100×75 | 75 | -30–+60 | 467–470 | 461–464 |
| KADAMM ДУ-491,438/493,613-488,438/490,613-50 | 50 | 5 | 1,3 | N, SMA | 181×297×80 | 75 | -10–+50 | 491,438–493,613 | 488,438–490,613 |
| KADAMM ДУ-500/510-470/490-100 | 100 | 1,3 | 1,3 | N, SMA | 220×122×69 | 80 | -40–+85 | 500–510 | 470–490 |
| KADAMM ДУ-60/800-100 | 100 | 0,5 | 1,25 | N, SMA | 140×73×33 | 80 | -30–+70 | — | — |
| KADAMM ДУ-600/1000-100 | 100 | 1,5 | 1,22 | N, SMA | 151×151×44 | 75 | -30–+70 | — | — |
| KADAMM ДУ-600/2200-20-1 | 20 | 1,5 | 1,3 | N, SMA | 220×125×43 | 80 | -40–+85 | — | — |
| KADAMM ДУ-600/2200-20-2 | 20 | 1,5 | 1,3 | N, SMA | 170×125×43 | 80 | -40–+85 | — | — |
| KADAMM ДУ-650/2700-30 | 30 | 1,5 | 1,3 | N, SMA | 100×200×47 | 70 | -40–+80 | — | — |
| KADAMM ДУ-663/698-617/652-20 | 20 | 1,5 | 1,3 | N, SMA | 100×160×47 | 60 | -30–+70 | 663–698 | 617–652 |
| KADAMM ДУ-921/960-876/915-50 | 50 | 1,6 | 1,22 | N, SMA | 265×140×43 | 75 | -20–+65 | 921–960 | 876–915 |
Как выбрать модель
- Сначала выбирают строку ДУ по частоте — серия перекрывает 244 МГц – 2,695 ГГц.
- Вносимые потери в серии ДУ — от 0,5 до 5 дБ; на высоких частотах и в широкополосных моделях они больше.
- КСВН моделей ДУ — от 1,22 до 1,5: чем ниже, тем меньше отражение в тракте.
- Допустимая мощность моделей ДУ — от 10 до 400 Вт; выбирайте с запасом над мощностью в тракте.
- Соединители ДУ — N; ответные кабели и переходы подбирают под них.
Поставка и документы
Модели KADAMM ДУ подбираем под задачу и поставляем вместе с остальными компонентами СВЧ-тракта. В документах карточки — техническое описание и каталог KADAMM; сертификаты и декларации — по запросу.
Вопросы и ответы
Как выбрать модель серии ДУ?
По таблице исполнений ДУ: сначала по частоте и соединителям, затем по мощности и электрическим параметрам; если модели нет в таблице, подберём близкую.
Какие соединители у ДУ?
У ДУ — N; точный тип и пол разъёма указан в таблице для каждой модели.
На какие частоты рассчитана серия ДУ?
Диапазон серии ДУ — 244 МГц – 2,695 ГГц; полоса конкретной модели — в таблице исполнений.
