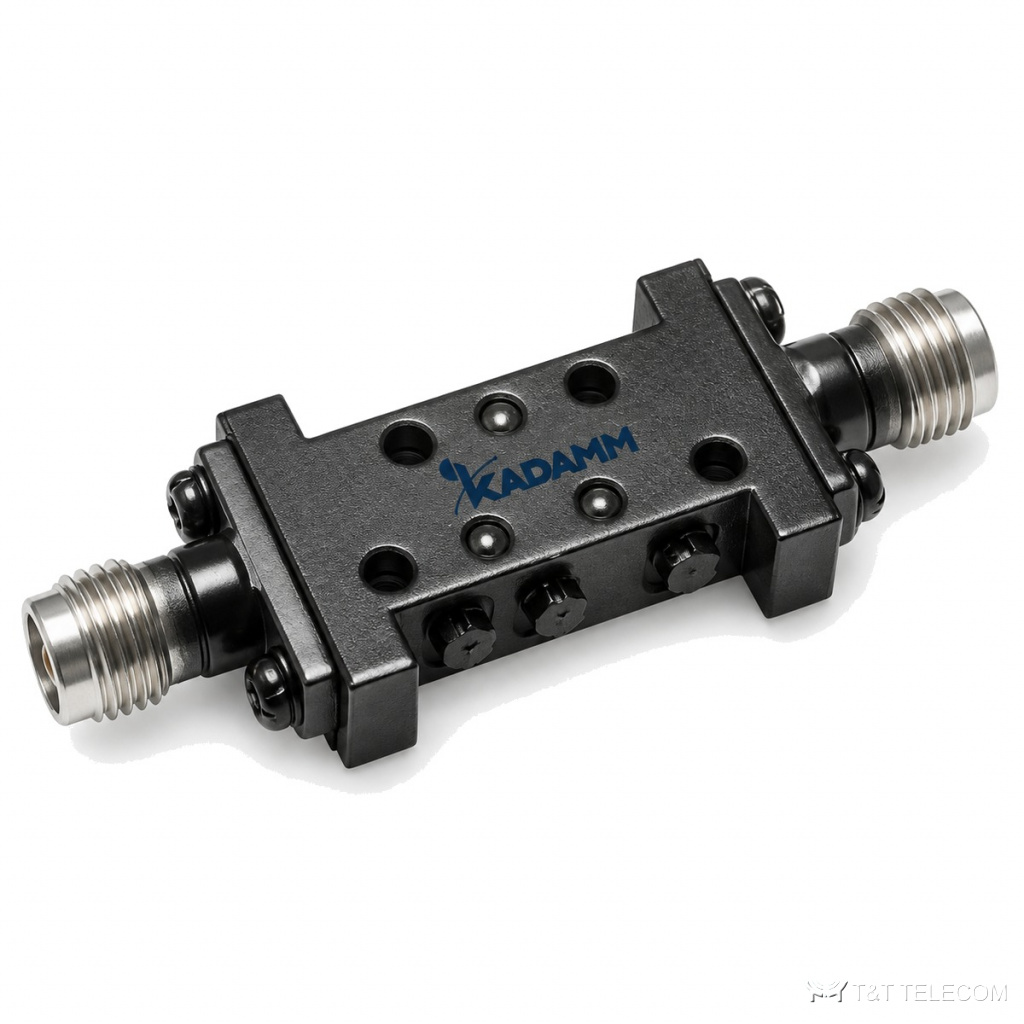

Серия фильтров СВЧ KADAMM ФВЧ — 118 МГц – 60 ГГц, соединители SMA, 68 моделей
Фильтры и диплексеры СВЧ
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM ФВЧ: серия из 68 фильтров СВЧ, 118 МГц – 60 ГГц. ФВЧ пропускают нужную полосу и подавляют сигналы за её пределами. Коротко о ФВЧ: диапазон 118 МГц – 60 ГГц; соединители SMA; вносимые потери 0,9–5 дБ; КСВН 1,3–2,3.
Для каких задач
- Защита приёмных трактов от помех — ФВЧ.
- Измерительные установки — ФВЧ.
- Подавление гармоник передатчиков — ФВЧ.
Исполнения серии ФВЧ
| Артикул | Полоса пропускания, ГГц | Потери, дБ | КСВН | Подавление, дБ | Соединитель | Габариты, мм |
|---|---|---|---|---|---|---|
| KADAMM ФВЧ-1000/18000 | 1–18 | 2 | 2 | 60 при 0–0,8 ГГц | уточняйте у менеджера | — |
| KADAMM ФВЧ-1000/4000-SMA | 1–4 | 1,2 | 1,8 | 50 при 0–800 МГц | SMA | 70,5×43×12 |
| KADAMM ФВЧ-10000/18000-50 | 10–18 | 1,5 | 2 | 50 при 1,3 ГГц | SMA | - |
| KADAMM ФВЧ-10000/18000-SMA | 10–18 | 1,2 | 2 | 50 при 0–8,5 ГГц | SMA | 28×25×12 |
| KADAMM ФВЧ-1100/9000 | 1,1–9 | 2 | 2 | уточняйте у менеджера | уточняйте у менеджера | — |
| KADAMM ФВЧ-11000/24000 | 11–24 | 2,5 | 1,8 | 60 при 0–6,0 ГГц; 40 при 6,0–9,0 ГГц | уточняйте у менеджера | — |
| KADAMM ФВЧ-11000/42000-60 | 11–42 | 3,5 | 2,2 | 60 при 0–10 ГГц | 2,92 мм | 122×15×15 |
| KADAMM ФВЧ-11700/15000 | 11,7–15 | 1 | 1,3 | 15 при 0–9,8 ГГц | уточняйте у менеджера | — |
| KADAMM ФВЧ-118/160-SMA | 0,118–0,16 | 0,9 | 1,3 | 25 при 88–108 МГц | BNC, SMA, N | 39×34×20 |
| KADAMM ФВЧ-1200/13000 | 1,2–13 | 2 | 2 | 40 при 0,96–1,01 ГГц; 50 при 0–0,96 ГГц | уточняйте у менеджера | — |
| KADAMM ФВЧ-12000/18000 | 12–18 | 2 | 1,8 | 45 при 0–1,8 ГГц | уточняйте у менеджера | — |
| KADAMM ФВЧ-12500/18000 | 12,5–18 | 1,5 | 1,6 | 40 при 0–2,0 ГГц | уточняйте у менеджера | — |
| KADAMM ФВЧ-1300/7000-40 | 1,3–7 | 2 | 2 | 40 при 0,915 ГГц | SMA | - |
| KADAMM ФВЧ-1500/10000-SMA | 1,5–10 | 1,5 | 2 | 60 при 0–1050 МГц | SMA | 55×48×12 |
| KADAMM ФВЧ-1500/14000 | 1,5–14 | 1,5 | 1,5 | 50 при 0–1,17 ГГц | уточняйте у менеджера | — |
| KADAMM ФВЧ-1500/9000-60 | 1,5–9 | 3 | 2 | 60 при 1 ГГц | SMA | - |
| KADAMM ФВЧ-1600/12750 | 1,6–12,75 | 1,5 | 1,8 | 40 при 0–1,1 ГГц | уточняйте у менеджера | — |
| KADAMM ФВЧ-170/500-SMA | 0,17–0,5 | 1 | 1,5 | 20 при 0–150 МГц | BNC, N, SMA | 35×25×20 |
| KADAMM ФВЧ-18000/40000-35 | 18–40 | 2 | 2,3 | 35 при 17,5 ГГц | 2,92 мм | - |
| KADAMM ФВЧ-2000/12000-SMA | 2–12 | 1 | 1,8 | 50 при 0–1,6 ГГц | SMA | 37×33×12 |
| KADAMM ФВЧ-2000/13000-40 | 2–13 | 3 | 2 | 40 при 1,5 ГГц | N | - |
| KADAMM ФВЧ-2000/13000-SMA | 2–13 | 1,5 | 1,8 | 40 при 0–934 МГц | SMA | 40×22×11 |
| KADAMM ФВЧ-2000/18000-SMA | 2–18 | 1,5 | 2 | 50 при 0–1,1 ГГц | SMA | 38×18×11 |
| KADAMM ФВЧ-2000/6000-SMA | 2–6 | 1,5 | 2 | 45 при 0–1654 МГц | SMA, N | 37×34×20 |
| KADAMM ФВЧ-22000/40000-70 | 22–40 | 3 | 2 | 70 при 18 ГГц | 2,92 мм | - |
| KADAMM ФВЧ-2390/12750-SMA | 2,39–12,75 | 1 | 1,8 | 40 при 0–1900 МГц | SMA | 34×30×12 |
| KADAMM ФВЧ-2400/3000-SMA | 2,4–3 | 1 | 1,5 | 45 при 0–1000 МГц | SMA (розетка) | — |
| KADAMM ФВЧ-2483,5/18000 | 2,4835–18 | 2 | 2 | 60 при 0–1,664 ГГц | уточняйте у менеджера | — |
| KADAMM ФВЧ-2500/13000-SMA | 2,5–13 | 1,1 | 1,8 | ≥20 при 2000–2200 МГц, ≥50 при 0–2000 МГц | SMA (розетка) | — |
| KADAMM ФВЧ-2500/18000-60 | 2,5–18 | 3 | 2 | 60 при 1,76 ГГц | SMA | - |
| KADAMM ФВЧ-2650/7500 | 2,65–7,5 | 1,8 | 2 | 70 при 0–2,45 ГГц | уточняйте у менеджера | — |
| KADAMM ФВЧ-26500/40000-60 | 26,5–40 | 3 | 2 | 60 при 3–19 ГГц | 2,92 мм | - |
| KADAMM ФВЧ-2783,5/18000 | 2,7835–18 | 1,8 | 2 | 70 при 0–2,4835 ГГц | уточняйте у менеджера | — |
| KADAMM ФВЧ-2800/15000-40 | 2,8–15 | 2 | 2 | 40 при 1,99 ГГц | SMA | - |
| KADAMM ФВЧ-3000/12000-SMA | 3–12 | 1 | 1,8 | 50 при 0–2,5 ГГц | SMA | 34×33×12 |
| KADAMM ФВЧ-3000/12750 | 3–12,75 | 1,5 | 2 | 40 при 0–2,7 ГГц | уточняйте у менеджера | — |
| KADAMM ФВЧ-3000/13000-65 | 3–13 | 3 | 2 | 65 при 2,5 ГГц | N | - |
| KADAMM ФВЧ-3000/18000 | 3–18 | 2 | 1,6 | 40 при 0–2,7 ГГц | уточняйте у менеджера | — |
| KADAMM ФВЧ-3000/18000-55 | 3–18 | 2 | 1,5 | 70 при 0–2,6 ГГц&55 при 2,6–2,7 ГГц | SMA | 44×29×10 |
| KADAMM ФВЧ-3000/18000-SMA | 3–18 | 1,5 | 1,8 | 50 при 0–2,5 ГГц | SMA | 32×28×11 |
| KADAMM ФВЧ-3100/18000 | 3,1–18 | 1,5 | 1,5 | 40 при 0–2,48 ГГц | уточняйте у менеджера | — |
| KADAMM ФВЧ-33000/60000-40 | 33–60 | 2 | 2 | 40 при 30 ГГц | 1,85 мм | 23,35×16×6 |
| KADAMM ФВЧ-3500/18000-20 | 3,5–18 | 1 | 1,8 | 20 при 0–3,2 ГГц | SMA | 34×32×10 |
| KADAMM ФВЧ-380/1000-30 | 0,38–1 | 2,5 | 1,7 | 30 при 0–0,35 ГГц | SMA | 30×18×13 |
| KADAMM ФВЧ-3800/18000-SMA | 3,8–18 | 1,5 | 2 | 50 при 0,5–2,9 ГГц | SMA | 30×25×11 |
| KADAMM ФВЧ-4000/10000-50 | 4–10 | 1,5 | 2 | 50 при 1,3 ГГц | SMA | - |
| KADAMM ФВЧ-4000/15000-40 | 4–15 | 2 | 2 | 40 при 2,7 ГГц | SMA | - |
| KADAMM ФВЧ-4000/18000 | 4–18 | 2 | 1,8 | 45 при 0–3,6 ГГц | уточняйте у менеджера | — |
| KADAMM ФВЧ-4000/18000-15 | 4–18 | 3 | 2 | 15 при 3 ГГц | SMA | - |
| KADAMM ФВЧ-4000/21000-20 | 4–21 | 2,5 | 2 | 20 при 3 ГГц | SMA | - |
| KADAMM ФВЧ-4200/12750 | 4,2–12,75 | 2 | 1,7 | 40 при 0–3,8 ГГц | уточняйте у менеджера | — |
| KADAMM ФВЧ-4492/18000 | 4,492–18 | 2 | 2 | 40 при 0–4,2 ГГц | уточняйте у менеджера | — |
| KADAMM ФВЧ-5000/22000 | 5–22 | 2 | 1,7 | 60 при 0–4,48 ГГц | уточняйте у менеджера | — |
| KADAMM ФВЧ-5480/18000-50 | 5,48–18 | 0,9 | 2 | 50 при 0–3,5 ГГц | SMA | 31×24×11 |
| KADAMM ФВЧ-5500/16000-SMA | 5,5–16 | 1,2 | 2 | 50 при 0–4,2 ГГц | SMA | 34×26×12 |
| KADAMM ФВЧ-5850/18000 | 5,85–18 | 2 | 2 | 60 при 0–3,9195 ГГц | уточняйте у менеджера | — |
| KADAMM ФВЧ-6000/15000-40 | 6–15 | 2 | 2 | 40 при 3,9 ГГц | SMA | - |
| KADAMM ФВЧ-6000/24000 | 6–24 | 2 | 1,8 | 60 при 0–5,4 ГГц | уточняйте у менеджера | — |
| KADAMM ФВЧ-6500/18000 | 6,5–18 | 2 | 1,8 | — | уточняйте у менеджера | — |
| KADAMM ФВЧ-7000/18000 | 7–18 | 2 | 2 | 40 при 0–6,5 ГГц | уточняйте у менеджера | — |
| KADAMM ФВЧ-7000/18000-SMA | 7–18 | 1,2 | 2 | 50 при 0–5,9 ГГц | SMA | 28×22×12 |
| KADAMM ФВЧ-7000/24000-60 | 7–24 | 2 | 1,5 | 60 при 0–6,3 ГГц | SMA | 30×21×10 |
| KADAMM ФВЧ-7500/24500-60 | 7,5–24,5 | 2 | 1,5 | 60 при 0–6,77 ГГц | SMA | 30×21×10 |
| KADAMM ФВЧ-800/4000-SMA | 0,8–4 | 1,2 | 1,8 | 60 при 0–600 МГц | N, SMA | 71×91×22 |
| KADAMM ФВЧ-8000/18000 | 8–18 | 2 | 2 | 50 при 0–6,8 ГГц | уточняйте у менеджера | — |
| KADAMM ФВЧ-8000/18000-SMA | 8–18 | 1,2 | 2 | 50 при 0–6,8 ГГц | SMA | 27×23×12 |
| KADAMM ФВЧ-8000/25000 | 8–25 | 2 | 1,8 | 60 при 0–7,25 ГГц | уточняйте у менеджера | — |
| KADAMM ФВЧ-8400/17000 | 8,4–17 | 5 | 1,5 | 85 при 8,025–8,35 ГГц | уточняйте у менеджера | — |
На что смотреть при выборе
- Полоса модели ФВЧ должна перекрывать рабочие частоты (серия: 118 МГц – 60 ГГц).
- Вносимые потери в серии ФВЧ — от 0,9 до 5 дБ; на высоких частотах и в широкополосных моделях они больше.
- КСВН моделей ФВЧ — от 1,3 до 2,3: чем ниже, тем меньше отражение в тракте.
- Подавление вне полосы у ФВЧ — от 0,35 до 150 дБ.
- Соединители ФВЧ — SMA; ответные кабели и переходы подбирают под них.
Поставка и документы
Поставляем KADAMM ФВЧ по России: подберём модель по частоте и параметрам, добавим кабели, переходники и нагрузки. Техническое описание серии и каталог СВЧ-компонентов KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Есть ли документы на ФВЧ?
К карточке ФВЧ приложены техническое описание серии и каталог СВЧ-компонентов KADAMM; сертификаты и декларации — по запросу.
Как выбрать модель серии ФВЧ?
По таблице исполнений ФВЧ: сначала по частоте и соединителям, затем по мощности и электрическим параметрам; если модели нет в таблице, подберём близкую.
Какие соединители у ФВЧ?
У ФВЧ — SMA; точный тип и пол разъёма указан в таблице для каждой модели.
- Каталог KADAMM: СВЧ-компоненты 4.66 МБ
- KADAMM ФВЧ — техническое описание 365.21 КБ
