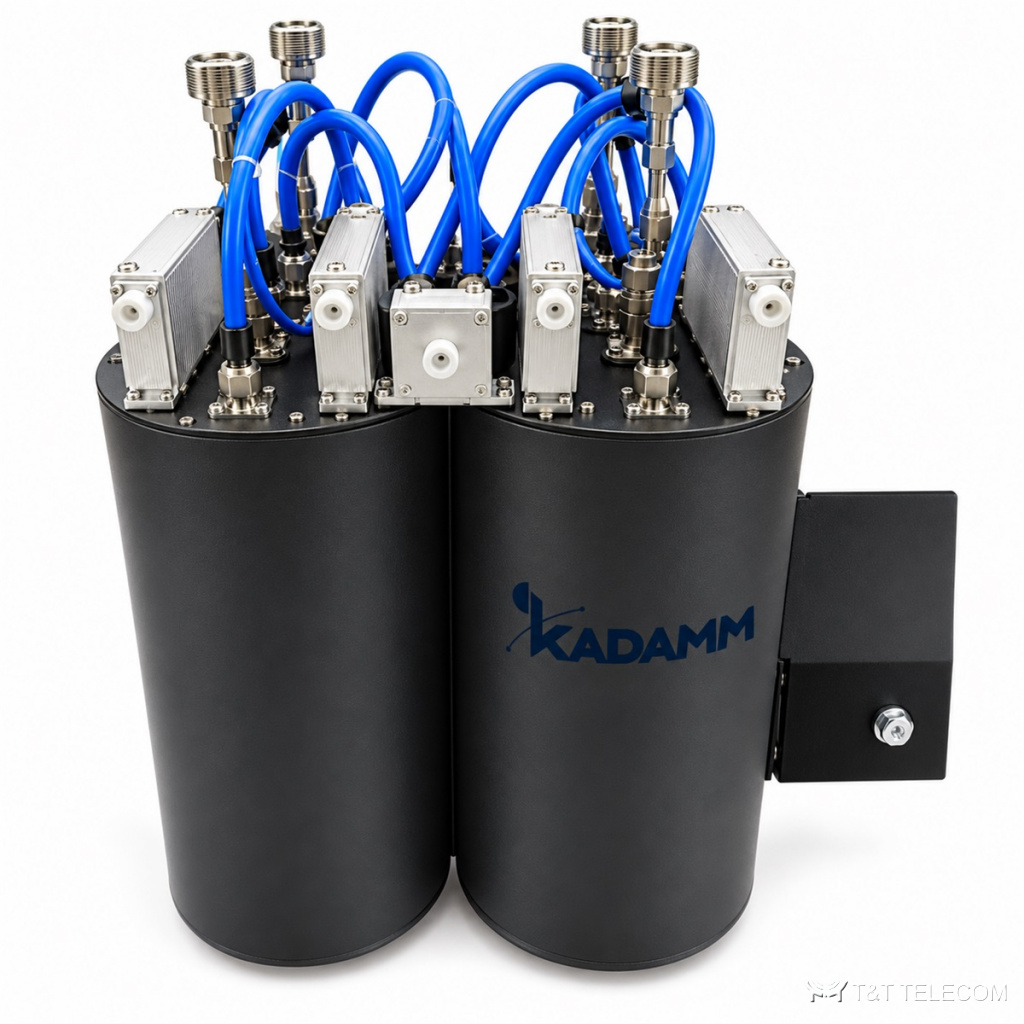

Серия диплексеров СВЧ KADAMM СПР — 100 МГц – 520 МГц, соединители N, 24 модели

Name: Серия диплексеров СВЧ KADAMM СПР — 100 МГц – 520 МГц, соединители N, 24 модели
Brand: KADAMM
SKU: KADAMM СПР

Фильтры и диплексеры СВЧ

ПроизводительKADAMM

Ценапо запросу

Каталог KADAMM: СВЧ-компоненты KADAMM СПР — техническое описание

Доставка по Россиии СНГ с ведущими транспортными операторами
Составим ТЗинженеры разберутся в вашей задаче
Выезд инженерана место, чтобы оценить задачу
Монтаж и пусконаладкасопровождение на всём сроке службы
Военный регистрработаем с предприятиями ВПК

KADAMM СПР — серия из 24 диплексеров СВЧ, 100 МГц – 520 МГц. Диплексер СПР позволяет вести два диапазона через одну антенну. Основное о СПР: диапазон 100 МГц – 520 МГц; соединители N; вносимые потери 3,4–10,5 дБ; КСВН 1,2–1,3.

Для каких задач

Приёмопередатчики с общей антенной — СПР.
Многодиапазонные системы связи — СПР.
Радиолокационные тракты — СПР.

Исполнения серии СПР

Артикул	Потери, дБ	Развязка, дБ	КСВН	Габариты, мм	Частоты, МГц	Каналы	Входная мощность, Вт	Температура, °C	Разнос частот каналов
KADAMM СПР-100/200-2	4,5	75	1,2	483×300×45	100–200	2 передатчика на 1 антенну	50	-30–+75	—
KADAMM СПР-100/200-4	7,5	75	1,2	483×300×45	100–200	4 передатчика на 1 антенну	50	-30–+75	—
KADAMM СПР-100/200-6	10,5	75	1,2	483×300×45	100–200	6 передатчиков на 1 антенну	50	-30–+75	—
KADAMM СПР-100/200-8	10,5	75	1,2	483×300×45	100–200	8 передатчиков на 1 антенну	50	-30–+75	—
KADAMM СПР-110/140-2	3,4	65	1,25	420×210×850	110–140	2 передатчика на 1 антенну	100	-10–+65	250 кГц
KADAMM СПР-110/140-3	3,6	65	1,25	420×410×850	110–140	3 передатчика на 1 антенну	100	-10–+65	250 кГц
KADAMM СПР-110/140-4	3,8	65	1,25	420×420×850	110–140	4 передатчика на 1 антенну	100	-10–+65	250 кГц
KADAMM СПР-110/140-6	4,6	65	1,25	420×630×850	110–140	6 передатчиков на 1 антенну	100	-10–+65	250 кГц
KADAMM СПР-110/140-8	5	65	1,25	420×844×850	110–140	8 передатчиков на 1 антенну	100	-10–+65	250 кГц
KADAMM СПР-136/174-2	3,4	65	1,25	420×210×750	136–174	2 передатчика на 1 антенну	100	-10–+65	250 кГц
KADAMM СПР-136/174-3	3,6	65	1,25	420×410×750	136–174	3 передатчика на 1 антенну	100	-10–+65	250 кГц
KADAMM СПР-136/174-4	3,8	65	1,25	420×420×750	136–174	4 передатчика на 1 антенну	100	-10–+65	250 кГц
KADAMM СПР-136/174-6	4,6	65	1,25	420×630×750	136–174	6 передатчиков на 1 антенну	100	-10–+65	250 кГц
KADAMM СПР-136/174-8	5	65	1,25	420×844×750	136–174	8 передатчиков на 1 антенну	100	-10–+65	250 кГц
KADAMM СПР-175/400-2	4,5	75	1,3	483×300×45	175–400	2 передатчика на 1 антенну	50	-30–+75	—
KADAMM СПР-330/520-2	3,6	65	1,25	330×170×500	330–520	2 передатчика на 1 антенну	50	-10–+65	250 кГц
KADAMM СПР-330/520-3	3,8	65	1,25	330×420×500	330–520	3 передатчика на 1 антенну	50	-10–+65	250 кГц
KADAMM СПР-330/520-4	4	65	1,25	330×330×500	330–520	4 передатчика на 1 антенну	50	-10–+65	250 кГц
KADAMM СПР-330/520-6	4,6	65	1,25	330×500×500	330–520	6 передатчиков на 1 антенну	50	-10–+65	250 кГц
KADAMM СПР-330/520-8	5	65	1,25	330×670×500	330–520	8 передатчиков на 1 антенну	50	-10–+65	250 кГц
KADAMM СПР-350/520-2	3,8	75	1,2	483×300×45	350–520	2 передатчика на 1 антенну	50	-30–+75	—
KADAMM СПР-350/520-4	7	75	1,2	483×300×45	350–520	4 передатчика на 1 антенну	50	-30–+75	—
KADAMM СПР-350/520-6	9,5	75	1,2	483×300×45	350–520	6 передатчиков на 1 антенну	50	-30–+75	—
KADAMM СПР-350/520-8	10,5	75	1,2	483×300×45	350–520	8 передатчиков на 1 антенну	50	-30–+75	—

Общие характеристики

Параметр	Значение
Соединитель	N

На что смотреть при выборе

Полоса модели СПР должна перекрывать рабочие частоты (серия: 100 МГц – 520 МГц).
Вносимые потери в серии СПР — от 3,4 до 10,5 дБ; на высоких частотах и в широкополосных моделях они больше.
КСВН моделей СПР — от 1,2 до 1,3: чем ниже, тем меньше отражение в тракте.
Развязка в серии СПР — от 65 до 75 дБ.
Соединители СПР — N; ответные кабели и переходы подбирают под них.

Поставка и документы

Поставляем KADAMM СПР по России: подберём модель по частоте и параметрам, добавим кабели, переходники и нагрузки. Техническое описание серии и каталог СВЧ-компонентов KADAMM приложены к карточке; сертификаты и декларации — по запросу.

Вопросы и ответы

Какие соединители у СПР?
У СПР — N; точный тип и пол разъёма указан в таблице для каждой модели.

На какие частоты рассчитана серия СПР?
Диапазон серии СПР — 100 МГц – 520 МГц; полоса конкретной модели — в таблице исполнений.

Есть ли документы на СПР?
К карточке СПР приложены техническое описание серии и каталог СВЧ-компонентов KADAMM; сертификаты и декларации — по запросу.
