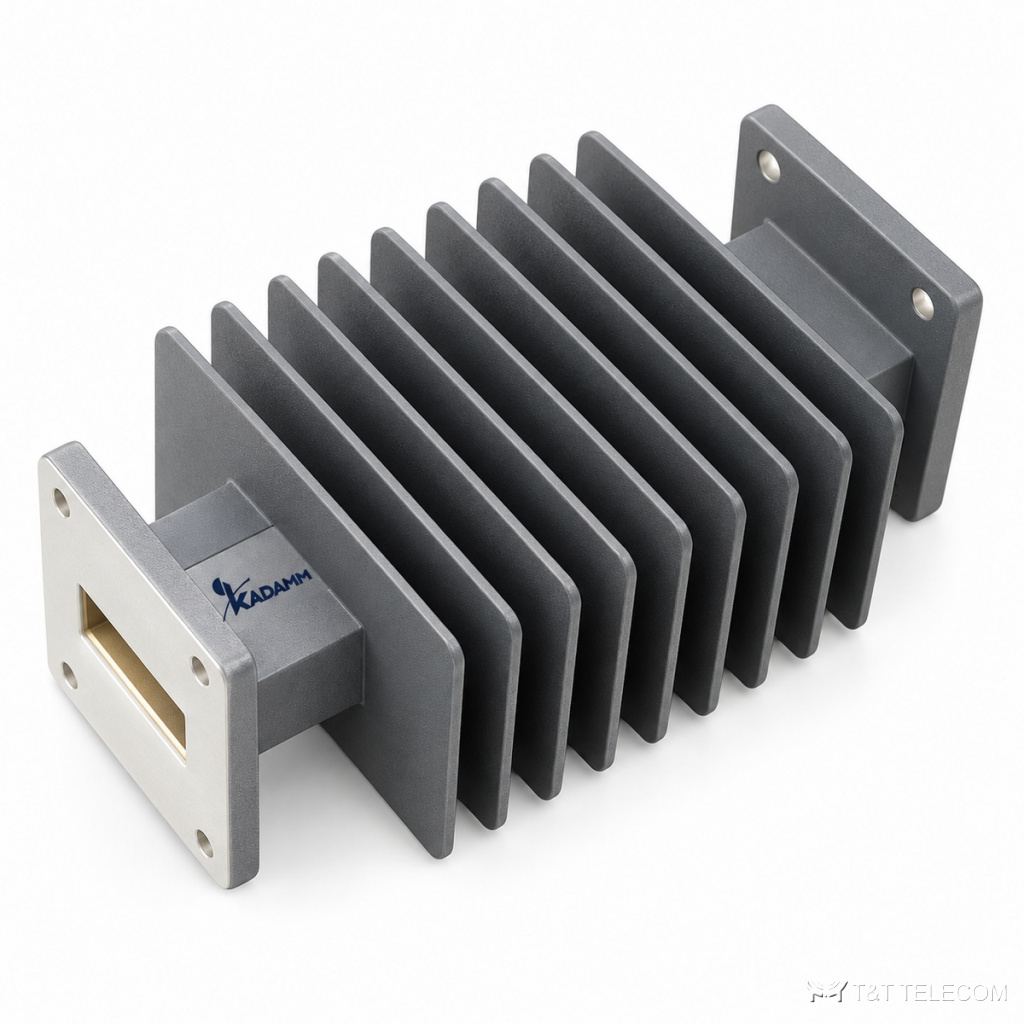

Серия KADAMM ФНЧ-Г — серия из 4 фильтров СВЧ, 2,015 – 10 ГГц. ФНЧ-Г пропускают нужную полосу и подавляют сигналы за её пределами. Коротко о ФНЧ-Г: диапазон 2,015 – 10 ГГц; соединители по таблице исполнений; КСВН 1,2–1,25.

Где применяют

Измерительные установки — ФНЧ-Г.
Подавление гармоник передатчиков — ФНЧ-Г.
Защита приёмных трактов от помех — ФНЧ-Г.

Исполнения серии ФНЧ-Г

Артикул	Полоса пропускания, ГГц	Развязка, дБ	КСВН	Волновод	Материал	Полоса задерживания, ГГц
KADAMM ФНЧ-2015/2130-WR430-Г	2,015-2,13	40	1,2	WR430	алюминий	2-я и 3-я гармоники
KADAMM ФНЧ-5800/7200-WR137-Г	5,8-7,2	40	1,2	WR137	алюминий	11,6-14
KADAMM ФНЧ-8000/9000-WR90-Г	8-9	50	1,25	WR90	медь	16-18
KADAMM ФНЧ-8500/10000-WR112-Г	8,5-10	40	1,2	WR112	алюминий	17-20

Общие характеристики

Параметр	Значение
Вносимые потери, дБ, не более	0,2

На что смотреть при выборе

Полоса модели ФНЧ-Г должна перекрывать рабочие частоты (серия: 2,015 – 10 ГГц).
КСВН моделей ФНЧ-Г — от 1,2 до 1,25: чем ниже, тем меньше отражение в тракте.
Развязка в серии ФНЧ-Г — от 40 до 50 дБ.
Соединители ФНЧ-Г — по таблице исполнений; ответные кабели и переходы подбирают под них.

Поставка и документы

Поставляем KADAMM ФНЧ-Г по России: подберём модель по частоте и параметрам, добавим кабели, переходники и нагрузки. Техническое описание серии и каталог СВЧ-компонентов KADAMM приложены к карточке; сертификаты и декларации — по запросу.

Вопросы и ответы

Как выбрать модель серии ФНЧ-Г?
По таблице исполнений ФНЧ-Г: сначала по частоте и соединителям, затем по мощности и электрическим параметрам; если модели нет в таблице, подберём близкую.

Какие соединители у ФНЧ-Г?
У ФНЧ-Г — по таблице исполнений; точный тип и пол разъёма указан в таблице для каждой модели.

На какие частоты рассчитана серия ФНЧ-Г?
Диапазон серии ФНЧ-Г — 2,015 – 10 ГГц; полоса конкретной модели — в таблице исполнений.
