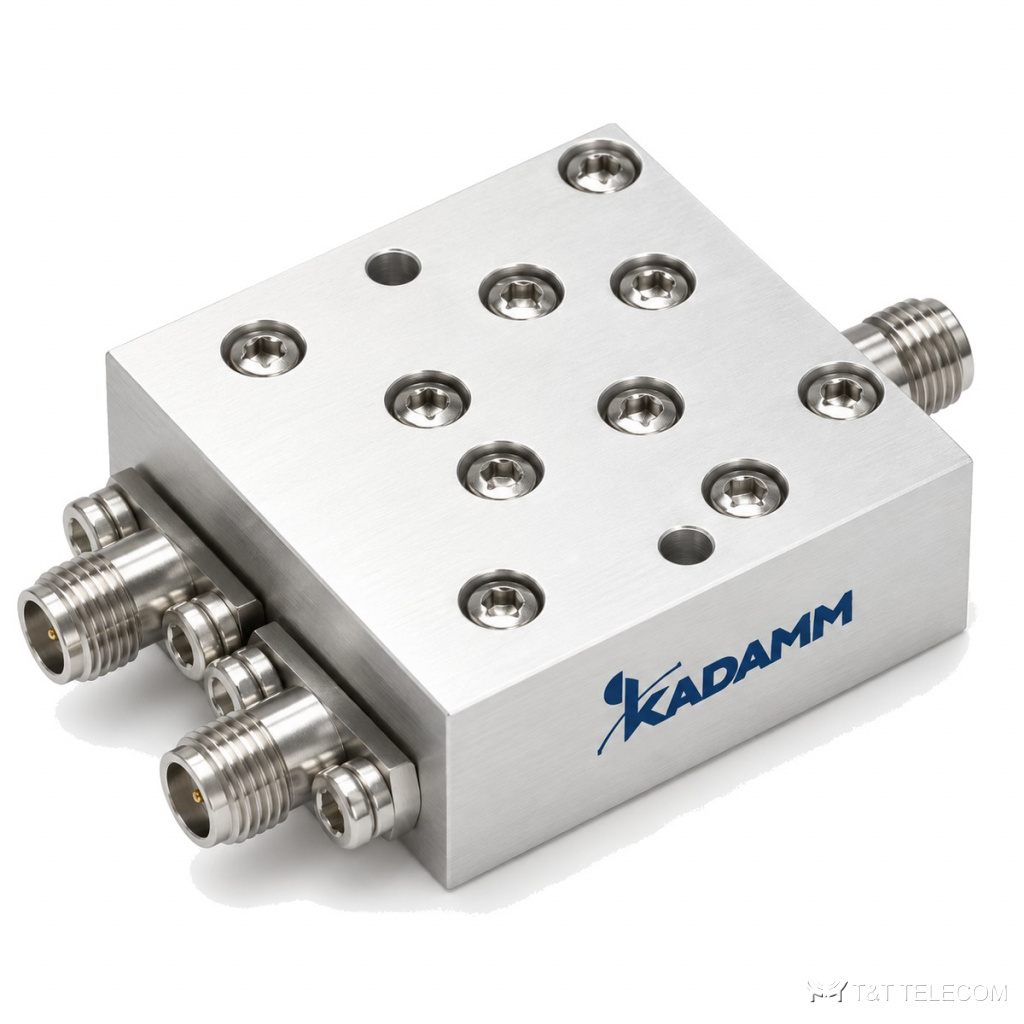

KADAMM ТП-1163-1588-1: серия из 13 диплексеров СВЧ, 87 МГц – 17 ГГц. ТП-1163-1588-1 разделяют и объединяют два частотных канала на одном порту. Основное о ТП-1163-1588-1: диапазон 87 МГц – 17 ГГц; соединители N; вносимые потери 0,5–3 дБ; КСВН 1,22–1,8.
Где применяют
- Многодиапазонные системы связи — ТП-1163-1588-1.
- Радиолокационные тракты — ТП-1163-1588-1.
- Приёмопередатчики с общей антенной — ТП-1163-1588-1.
Исполнения серии ТП-1163-1588-1
| Артикул | Потери, дБ | КСВН | Соединитель | Габариты, мм | Частоты канала 1, ГГц | Частоты канала 2, ГГц | Частоты канала 3, ГГц | Входная мощность, Вт | Развязка между каналами, дБ |
|---|---|---|---|---|---|---|---|---|---|
| KADAMM ТП-1000/1250-2000/2500-3000/3750-100 | 0,5 | 1,22 | N, SMA | 116×76×40 | 1–1,25 | 2–2,5 | 3–3,75 | 100 | 30 |
| KADAMM ТП-1163-1588-1 | 1,5 | 1,3 | N | — | 1,163–1,19 | 1,214–1,241 | 1,562–1,588 | 50 | — |
| KADAMM ТП-136/174-380/395-450/470-50 | 0,8 | 1,4 | N, SMA | 100×140×35 | 0,136–0,174 | 0,38–0,395 | 0,45–0,47 | 50 | 70 |
| KADAMM ТП-1400/1600-2900/3100-4400/4600-100 | 0,5 | 1,22 | N, SMA | 90×72×33 | 1,4–1,6 | 2,9–3,1 | 4,4–4,6 | 100 | 30 |
| KADAMM ТП-1710/1735-1805/1830-1880/1920-50 | 1,5 | 1,3 | N, SMA | 120×120×38 | 1,71–1,735 | 1,805–1,83 | 1,88–1,92 | 50 | 50 |
| KADAMM ТП-1750/1850-2025/2120-2200/2300-100 | 0,8 | 1,3 | N, SMA | 135×185×43 | 1,75–1,85 | 2,025–2,12 | 2,2–2,3 | 100 | 100 |
| KADAMM ТП-1750/1950-3500/3900-5200/5900-100 | 0,5 | 1,22 | N, SMA | 76×67×31 | 1,75–1,95 | 3,5–3,9 | 5,2–5,9 | 100 | 30 |
| KADAMM ТП-2100/2300-4200/4600-6300/6900-100 | 0,5 | 1,22 | N, SMA | 71×64×27 | 2,1–2,3 | 4,2–4,6 | 6,3–6,9 | 100 | 30 |
| KADAMM ТП-2400/2600-4800/5200-7200/7800-100 | 0,5 | 1,22 | N, SMA | 71×64×27 | 2,4–2,6 | 4,8–5,2 | 7,2–7,8 | 100 | 30 |
| KADAMM ТП-330/450-850/980-1150/1610-50 | 1,2 | 1,4 | N, SMA | 150×124×41 | 0,33–0,45 | 0,85–0,98 | 1,15–1,61 | 50 | 30 |
| KADAMM ТП-5000/6000-9000/10000-16000/17000-50 | 1,5 (канал 1); 1,8 (канал 2); 2,5 (канал 3) | 1,8 | N (розетка) | — | 5–6 | 9–10 | 16–17 | 50 | 50 |
| KADAMM ТП-850/1000-1700/2000-2500/3000-100 | 0,5 | 1,22 | N, SMA | 100×86×43 | 0,85–1 | 1,7–2 | 2,5–3 | 100 | 30 |
| KADAMM ТП-87/108-351/366-402/416-50 | 1,5 | 1,3 | N, SMA | 100×120×30 | 0,087–0,108 | 0,351–0,366 | 0,402–0,416 | 50 | 60 |
Как выбрать модель
- Сначала выбирают строку ТП-1163-1588-1 по частоте — серия перекрывает 87 МГц – 17 ГГц.
- Вносимые потери в серии ТП-1163-1588-1 — от 0,5 до 3 дБ; на высоких частотах и в широкополосных моделях они больше.
- КСВН моделей ТП-1163-1588-1 — от 1,22 до 1,8: чем ниже, тем меньше отражение в тракте.
- Соединители ТП-1163-1588-1 — N; ответные кабели и переходы подбирают под них.
Поставка и документы
Модели KADAMM ТП-1163-1588-1 подбираем под задачу и поставляем вместе с остальными компонентами СВЧ-тракта. В документах карточки — техническое описание и каталог KADAMM; сертификаты и декларации — по запросу.
Вопросы и ответы
Какие соединители у ТП-1163-1588-1?
У ТП-1163-1588-1 — N; точный тип и пол разъёма указан в таблице для каждой модели.
На какие частоты рассчитана серия ТП-1163-1588-1?
Диапазон серии ТП-1163-1588-1 — 87 МГц – 17 ГГц; полоса конкретной модели — в таблице исполнений.
Есть ли документы на ТП-1163-1588-1?
К карточке ТП-1163-1588-1 приложены техническое описание серии и каталог СВЧ-компонентов KADAMM; сертификаты и декларации — по запросу.
