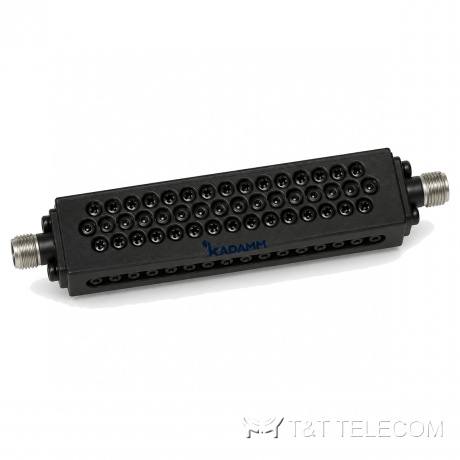

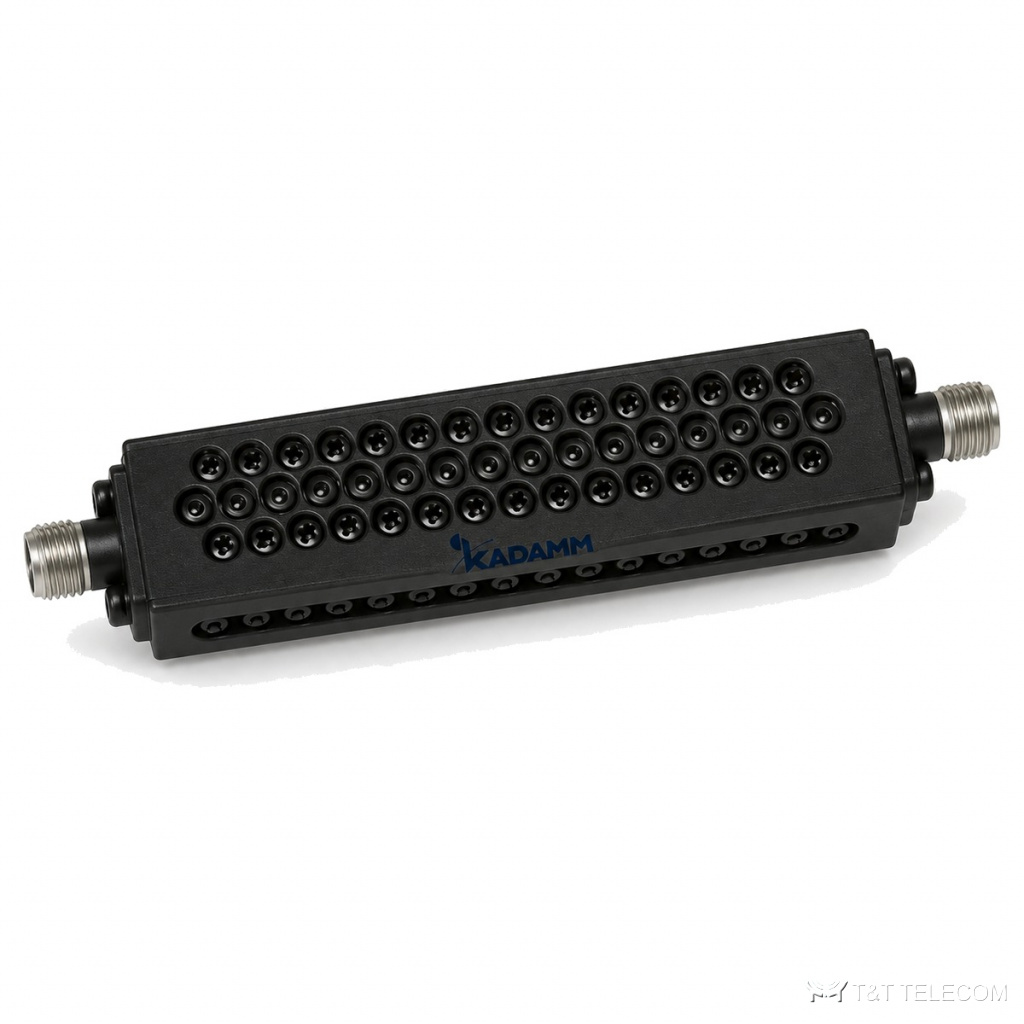

Серия фильтров СВЧ KADAMM ФНЧ — до 28 ГГц, соединители SMA, 72 модели

Name: Серия фильтров СВЧ KADAMM ФНЧ — до 28 ГГц, соединители SMA, 72 модели
Brand: KADAMM
SKU: KADAMM ФНЧ

Фильтры и диплексеры СВЧ

ПроизводительKADAMM

Ценапо запросу

Каталог KADAMM: СВЧ-компоненты KADAMM ФНЧ — техническое описание

Доставка по Россиии СНГ с ведущими транспортными операторами
Составим ТЗинженеры разберутся в вашей задаче
Выезд инженерана место, чтобы оценить задачу
Монтаж и пусконаладкасопровождение на всём сроке службы
Военный регистрработаем с предприятиями ВПК

KADAMM ФНЧ: серия из 72 фильтров СВЧ, до 28 ГГц. Фильтры ФНЧ очищают спектр от гармоник и внеполосных помех. Коротко о ФНЧ: диапазон до 28 ГГц; соединители SMA; вносимые потери 0,2–55 дБ; КСВН 1,2–2; мощность 2,5–100 Вт.

Область применения

Защита приёмных трактов от помех — ФНЧ.
Измерительные установки — ФНЧ.
Подавление гармоник передатчиков — ФНЧ.

Исполнения серии ФНЧ

Артикул	Полоса пропускания, ГГц	Средняя мощность, Вт	Потери, дБ	КСВН	Подавление, дБ	Соединитель	Габариты, мм	Температура, °C
KADAMM ФНЧ-1000-40	0–1	—	0,77	1,3	40 при 1,9–5 ГГц	SMA	36,32Ф10,41	—
KADAMM ФНЧ-1000-SMA-1	0–1	30	1,5	1,5	50 при 1,4–1,9 ГГц	SMA	190×48×12	-40–+85
KADAMM ФНЧ-1000-SMA-2	0–1	100	0,55	1,5	40 при 2000–3000 МГц	SMA, N	158×30×24	-40–+85
KADAMM ФНЧ-10000-40	0–10	—	2	2	40 при 13–18 ГГц	SMA	-	—
KADAMM ФНЧ-10000-50	0–10	—	1,5	1,4	50 при 10,9–18,5 ГГц	SMA	28×21×10	—
KADAMM ФНЧ-10000-SMA	0–10	30	1	2	50 при 12,0–16,0 ГГц	SMA	25×22×12	-40–+85
KADAMM ФНЧ-108-SMA	0–0,108	10	2	1,5	40 при 150–2000 МГц	SMA	35×12×8	-40–+85
KADAMM ФНЧ-11000-35	0–11	—	2	2	35 при 12 ГГц	2,92 мм	-	—
KADAMM ФНЧ-11000-50	0–11	—	1,5	1,5	50 при 12,1–19 ГГц	SMA	24×19×10	—
KADAMM ФНЧ-11500-40	0–11,5	—	2	1,5	40 при 12,3–13,3 ГГц	2,92 мм	-	—
KADAMM ФНЧ-11500-45	0–11,5	—	2	2	45 при 12,8–13,3 ГГц	2,92 мм	-	—
KADAMM ФНЧ-12000-40	0–12	—	2	2	40 при 13,5–25 ГГц	SMA	-	—
KADAMM ФНЧ-12000-SMA	0–12	15	1	2	50 при 14,0–20,0 ГГц	SMA	24×19×10	-40–+85
KADAMM ФНЧ-13000-40	0–13	—	1,5	2	40 при 15–25 ГГц	2,92 мм	-	—
KADAMM ФНЧ-13000-50	0–13	—	2	1,5	50 при 14,1–21 ГГц	SMA	22×17,5×10	—
KADAMM ФНЧ-1400-50	0–1,4	—	2	1,6	50( при 2 ГГц не более)	SMA	35×12×8	—
KADAMM ФНЧ-15000-40	0–15	—	2	2	40 при 18–23 ГГц	2,92 мм	-	—
KADAMM ФНЧ-15000-50	0–15	—	2,5	1,5	50 при 16–22,3 ГГц	SMA	21×17×10	—
KADAMM ФНЧ-16000-40	0–16	—	2	2	40 при 18–25 ГГц	SMA	-	—
KADAMM ФНЧ-170-SMA	0–0,17	100	0,5	1,3	45 при 500–2000 МГц; 45 при 1710–2560 МГц; 30 при 2560–4500 МГц	N, SMA	90×80×22	-40–+85
KADAMM ФНЧ-1700-SMA	0–1,7	100	0,55	1,5	40 при 2800–6000 МГц	SMA, N	98×28×23	-40–+85
KADAMM ФНЧ-1800-SMA	0–1,8	10	0,2	1,5	20 при 3220–3253 МГц; 25 при 4830–4879,5 МГц; 30 при 6440–6506 МГц	SMA	64×20×16	-40–+85
KADAMM ФНЧ-18000-40	0–18	—	2	2	40 при 20–38 ГГц	2,92 мм	67×14×10	—
KADAMM ФНЧ-18000-50	0–18	—	3	1,6	50 при 19,1–26 ГГц	SMA	18×17×10	—
KADAMM ФНЧ-2-15-40-1	2M–15M	—	2,5	1,5	40 при 17–200 МГц	SMA	50,29×17,02×7,92	—
KADAMM ФНЧ-2-15-40-2	2M–15M	—	2	1,5	40 при 19,5–200 МГц	SMA	50,29×17,02×7,92	—
KADAMM ФНЧ-2-15-40-3	2M–15M	—	1	1,4	40 при 30–200 МГц	SMA	50,29×17,02×7,92	—
KADAMM ФНЧ-200-2400-60	0,2–2,4	—	5	1,5	60 при 3,6 ГГц	SMA	35×12×8	—
KADAMM ФНЧ-20000-60	0–20	—	1	2	60 при 23–40 ГГц	2,92 мм	65×14×10	—
KADAMM ФНЧ-2170-SMA	0–2,17	100	1,5	1,5	40 при 2,4–2,5 ГГц	N, SMA	172×27,6×21,6	-40–+85
KADAMM ФНЧ-2186-30	1,5–2,186	—	2	1,6	10 при 2,2775 ГГц	SMA	35×12×10	—
KADAMM ФНЧ-2186-30-P	1,5–2,186	—	2	1,6	10 при 2,2775 ГГц; 30 при 2,37–3 ГГц	Ø0,8 мм штырь	35×12×7	—
KADAMM ФНЧ-2200-SMA	0–2,2	100	0,55	1,5	40 при 4400–6000 МГц	N, SMA	94×26×21	-40–+85
KADAMM ФНЧ-2250-40	0–2,25	—	0,82	1,2	40 при 3–5 ГГц	SMA	36,32Ф10,41	—
KADAMM ФНЧ-2250-SMA	0–2,25	100	1	1,8	40 при 2580–8000 МГц	SMA, N	165,5×25×20	-30–+70
KADAMM ФНЧ-2300-SMA	0–2,3	10	1	1,8	40 при 2700–6000 МГц	SMA	46×30×12	-40–+85
KADAMM ФНЧ-2500-65	0–2,5	—	3	2	65 при 3–13 ГГц	N	-	—
KADAMM ФНЧ-25000-40	0–25	—	2	2	40 при 28–30 ГГц	2,92 мм	58×13×11	—
KADAMM ФНЧ-2600-SMA	0–2,6	10	1,5	1,8	30 при 3100–15000 МГц	SMA	81×32×12	-40–+85
KADAMM ФНЧ-2700-90	0–2,7	—	2	2	90 при 4,5–8,4 ГГц	SMA	-	—
KADAMM ФНЧ-28000-30	0–28	—	2	2	30 при 30–38 ГГц	2,4 мм	57×16×10	—
KADAMM ФНЧ-285-SMA	0–0,285	5	2	1,5	45 при 330–650 МГц	SMA	40,4×12×10	-40–+85
KADAMM ФНЧ-2850-SMA	0–2,85	5	1,5	1,8	45 при 3,2–18,0 ГГц	SMA	80×32×12	-40–+85
KADAMM ФНЧ-300-60	0–0,3	—	0,5	1,5	60 при 0,643–3 ГГц	SMA	40×18×13	—
KADAMM ФНЧ-3000-40	0–3	—	0,72	1,2	40 при 4,78–7,5 ГГц	SMA	36,32Ф10,41	—
KADAMM ФНЧ-330-60	0–0,33	—	0,5	1,3	60 при 0,643–3 ГГц	SMA	40×18×13	—
KADAMM ФНЧ-3600-SMA	0–3,6	100	1	1,8	45 при 4,3–8,0 ГГц	SMA, N	99,5×23×18	-30–+70
KADAMM ФНЧ-400-SMA	0–0,4	40	1; 0,5 при -40–+85	1,5; 1,3 при -40–+85	20 при 500–1000 МГц; 45 при 850 МГц	SMA N, SMA	48×25×16	-40–+85; -40–+85
KADAMM ФНЧ-4000-50	0–4	—	0,8	1,5	50 при 8 ГГц	SMA	-	—
KADAMM ФНЧ-4000-60	0–4	—	1,5	1,3	60 при 4,5–12,3 ГГц	SMA	35×23×10	—
KADAMM ФНЧ-4400-40	0–4,4	—	0,73	1,2	40 при 6,28–9,8 ГГц	SMA	36,32Ф10,41	—
KADAMM ФНЧ-45-20	0–0,045	—	1	1,7	20 при 0,07–0,09 ГГц	SMA	50,29×17,02×7,92	—
KADAMM ФНЧ-480-30	0–0,48	—	3	1,5	30 при 0,53–3 ГГц	SMA	35×12×8	—
KADAMM ФНЧ-4800-35	0–4,8	—	1,5	2	35 при 6 ГГц	SMA	-	—
KADAMM ФНЧ-500-SMA	0–0,5	50	1,5; 1,5 при -20–+55	1,5; 1,5 при -20–+55	40 при 700–2000 МГц; 40 при 1700–3000 МГц	N, SMA N, SMA	180×26×20	-20–+55; -20–+55
KADAMM ФНЧ-5000-40	0–5	—	0,68	1,2	40 при 7,05–10 ГГц	SMA	36,32Ф10,41	—
KADAMM ФНЧ-5000-SMA	0–5	30	1	1,8	50 при 5,8–10,0 ГГц; 20 при 5,4–5,8 ГГц; 25 при 10,0–13 ГГц	SMA	33×25×12	-40–+85
KADAMM ФНЧ-55-35	0–0,055	—	0,8	1,5	35 при 0,07–0,2 ГГц	SMA	30×18×13	—
KADAMM ФНЧ-6000-20	0,5–6	—	2	1,8	20 при 6,5 ГГц	SMA	37×24×11	—
KADAMM ФНЧ-6000-60	0–6	—	1,5	1,3	60 при 6,7–15,5 ГГц	SMA	29×22×10	—
KADAMM ФНЧ-6500-60	0–6,5	—	1,5	1,3	60 при 7,27–15,3 ГГц	SMA	31×23×10	—
KADAMM ФНЧ-7000-50	0–7	—	1,5	1,3	50 при 7,77–15,5 ГГц	SMA	31×23×10	—
KADAMM ФНЧ-7000-SMA	0–7	30	1	1,8	50 при 8,1–14,0 ГГц	SMA	33×22×12	-40–+85
KADAMM ФНЧ-8000-40	0–8	—	2	2	40 при 9–25 ГГц	SMA	56,44×15×12,9	—
KADAMM ФНЧ-8000-50	0–8	—	1,5	1,4	50 при 8,8–16,2 ГГц	SMA	30×22×10	—
KADAMM ФНЧ-8400-SMA	0–8,4	2,5	1 (тип. 0,8)	1,5 (тип.)	40 при 9,8–30 ГГц	SMA (розетка)	—	-35–+75
KADAMM ФНЧ-894-SMA	0–0,894	5	1,5	1,5	70 при 1760–2668 МГц	SMA	45×20×12	-40–+85
KADAMM ФНЧ-900-SMA	0–0,9	30	1,2	1,8	50 при 1,2–2,0 ГГц	SMA	88,5×63×12	-40–+85
KADAMM ФНЧ-900-SMA-2	0–0,9	3	1	1,4	≥40 при 1500–3000 МГц	SMA (розетка)	—	—
KADAMM ФНЧ-9000-50	0–9	—	1,5	1,4	50 при 9,8–17 ГГц	SMA	29×21×10	—
KADAMM ФНЧ-9000-60	0–9	—	1	1,6	60 при 14–17 ГГц	SMA	29×22×12	—
KADAMM ФНЧ-95-SMA	0–0,095	10	1,5	1,4	45 при 105–500 МГц	SMA, N	160×54×20	-25–+55

Подбор исполнения

Сначала выбирают строку ФНЧ по частоте — серия перекрывает до 28 ГГц.
Вносимые потери в серии ФНЧ — от 0,2 до 55 дБ; на высоких частотах и в широкополосных моделях они больше.
КСВН моделей ФНЧ — от 1,2 до 2: чем ниже, тем меньше отражение в тракте.
Допустимая мощность моделей ФНЧ — от 2,5 до 100 Вт; выбирайте с запасом над мощностью в тракте.
Подавление вне полосы у ФНЧ — от 0,07 до 150 дБ.
Соединители ФНЧ — SMA; ответные кабели и переходы подбирают под них.

Поставка и документы

Поставляем KADAMM ФНЧ по России: подберём модель по частоте и параметрам, добавим кабели, переходники и нагрузки. Техническое описание серии и каталог СВЧ-компонентов KADAMM приложены к карточке; сертификаты и декларации — по запросу.

Вопросы и ответы

На какие частоты рассчитана серия ФНЧ?
Диапазон серии ФНЧ — до 28 ГГц; полоса конкретной модели — в таблице исполнений.

Есть ли документы на ФНЧ?
К карточке ФНЧ приложены техническое описание серии и каталог СВЧ-компонентов KADAMM; сертификаты и декларации — по запросу.

Как выбрать модель серии ФНЧ?
По таблице исполнений ФНЧ: сначала по частоте и соединителям, затем по мощности и электрическим параметрам; если модели нет в таблице, подберём близкую.
