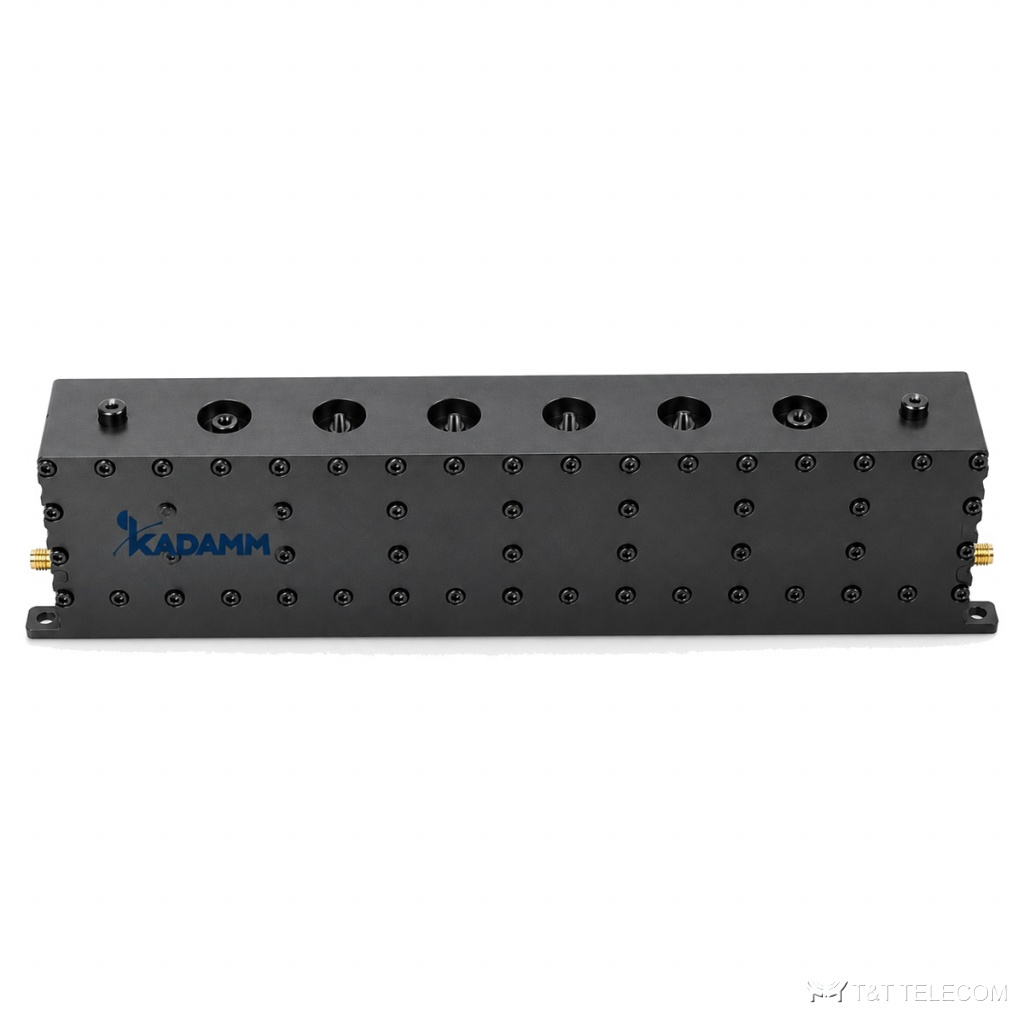

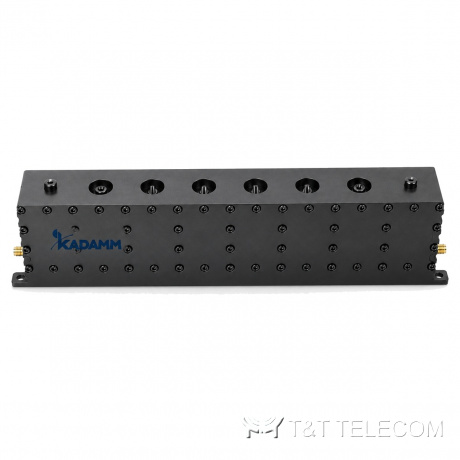

Серия фильтров СВЧ KADAMM ПЗФ — до 40 ГГц, соединители SMA, 133 модели

Серия фильтров СВЧ KADAMM ПЗФ — до 40 ГГц, соединители SMA, 133 модели
Фильтры и диплексеры СВЧ
ПроизводительKADAMM
Ценапо запросу
Запросить цену
Каталог KADAMM: СВЧ-компонентыKADAMM ПЗФ — техническое описание
  • Доставка по Россиии СНГ с ведущими транспортными операторами
  • Составим ТЗинженеры разберутся в вашей задаче
  • Выезд инженерана место, чтобы оценить задачу
  • Монтаж и пусконаладкасопровождение на всём сроке службы
  • Военный регистрработаем с предприятиями ВПК

KADAMM ПЗФ — серия из 133 фильтров СВЧ, до 40 ГГц. ПЗФ пропускают нужную полосу и подавляют сигналы за её пределами. Основное о ПЗФ: диапазон до 40 ГГц; соединители SMA; вносимые потери 0,5–13 дБ; КСВН 1,3–9,6.

Область применения

  • Подавление гармоник передатчиков — ПЗФ.
  • Защита приёмных трактов от помех — ПЗФ.
  • Измерительные установки — ПЗФ.

Исполнения серии ПЗФ

АртикулПолоса пропускания, МГцПотери, дБКСВНПодавление, дБСоединительГабариты, ммПолоса заграждения, МГц
KADAMM ПЗФ-1020/1100-SMA0–920; 1200–21001,5245SMA165×111×511020–1100
KADAMM ПЗФ-1025/1035-SMA500-930; 1100-30002240SMA202,2×152,4×41,91025–1035
KADAMM ПЗФ-1240/1260-500–1230; 1270–40002250SMA-1240–1260
KADAMM ПЗФ-1258/1278-SMA0–1208; 1328–30001,5245SMA161×68×161258–1278
KADAMM ПЗФ-1350/1450-500–1300; 1500–20001250SMA-1350–1450
KADAMM ПЗФ-14000/14500-5013500–14000; 14500–150002-502,92 мм-14000–14500
KADAMM ПЗФ-1427/14320–1412; 1447–30002280уточняйте у менеджера—1427–1432
KADAMM ПЗФ-1432/15170–1407; 1542–42002280уточняйте у менеджера—1432–1517
KADAMM ПЗФ-1447/14670–1422; 1492–50002,5260уточняйте у менеджера—1447–1467
KADAMM ПЗФ-1447/1467-600–1422; 1492–50003260N-1447–1467
KADAMM ПЗФ-1550/1610-60100–400; 2200–23001260N-1550–1610
KADAMM ПЗФ-1557/1615-SMA0–1450; 1730–30001,5245SMA147×68×161557–1615
KADAMM ПЗФ-1565/15850–1558; 1592–33002,5260уточняйте у менеджера—1565–1585
KADAMM ПЗФ-1625,75/1674,25-SMA0-1610; 1705-450021,856SMA (розетка)—1625,75–1674,25
KADAMM ПЗФ-1695/17100–1685; 1720–50002280уточняйте у менеджера—1695–1710
KADAMM ПЗФ-1700/1900-SMA2050–45001,5240SMA, N209×60×261700–1900
KADAMM ПЗФ-1710/17850–1690; 1800–35001,51,840уточняйте у менеджера—1710–1785
KADAMM ПЗФ-1710/1785-400–1690; 1800–35002240N-1710–1785
KADAMM ПЗФ-1742/17520–1732; 1762–35001,51,860уточняйте у менеджера—1742–1752
KADAMM ПЗФ-1785/1805-400–1755; 1815–52002240N225×63×221785–1805
KADAMM ПЗФ-1800/3800-SMAFc±–303250SMA, N311,6×70,5×261800–3800
KADAMM ПЗФ-1805/18500–1760; 1895–38001,51,840уточняйте у менеджера—1805–1850
KADAMM ПЗФ-1805/1880-600–1780; 1905–52002 тип.1,5 тип.60SMA248×45×211805–1880
KADAMM ПЗФ-1805/1925-600–1755; 1975–500021,560SMA209×51×221805–1925
KADAMM ПЗФ-1850/19100–1830; 1930–35001,51,840уточняйте у менеджера—1850–1910
KADAMM ПЗФ-1850/1910-400–1830; 1930–35002240N-1850–1910
KADAMM ПЗФ-1865/18950–1810; 1930–57001,51,840уточняйте у менеджера—1865–1895
KADAMM ПЗФ-1880/19200–1870; 1930–60001,51,860уточняйте у менеджера—1880–1920
KADAMM ПЗФ-1880/1920-650–1855; 1945–25003265SMA-1880–1920
KADAMM ПЗФ-1890/19100–1880; 1820–80002,5250уточняйте у менеджера—1890–1910
KADAMM ПЗФ-1897/1903-SMA0–1885; 1915–30001,5240SMA129×70×181897–1903
KADAMM ПЗФ-19000/21500-2,920-17900; 22600-4000032,1452,92 мм (розетка)—19000–21500
KADAMM ПЗФ-2000/2300-500–1900; 2400–51001,51,850SMA209×47×222000–2300
KADAMM ПЗФ-2010/20250–1986; 2050–40002,5250уточняйте у менеджера—2010–2025
KADAMM ПЗФ-2100/2180-SMA0–2050; 2230–50001,5240SMA, N179×57×212100–2180
KADAMM ПЗФ-2110/21700–2070; 2210–58002,5260уточняйте у менеджера—2110–2170
KADAMM ПЗФ-2110/2170-600–2070; 2210–60003260SMA165×31×272110–2170
KADAMM ПЗФ-2110/22000–2085; 2225–60002280уточняйте у менеджера—2110–2200
KADAMM ПЗФ-2225/23750–2150; 2450–35002,5255уточняйте у менеджера—2225–2375
KADAMM ПЗФ-2300/23200–2290; 2330–30002,5250уточняйте у менеджера—2300–2320
KADAMM ПЗФ-2300/24000–2273; 2427–60002280уточняйте у менеджера—2300–2400
KADAMM ПЗФ-2300/2400-600–2234; 2480–40002,5260SMA-2300–2400
KADAMM ПЗФ-2300/2675-500–2200; 2775–62001,51,850SMA209×42×222300–2675
KADAMM ПЗФ-2320/23700–2290; 2400–58002,5260уточняйте у менеджера—2320–2370
KADAMM ПЗФ-2320/2370-SMA0–2200; 2490–60001,5240SMA120×69×162320–2370
KADAMM ПЗФ-2360/23800–2350; 2390–30002,5250уточняйте у менеджера—2360–2380
KADAMM ПЗФ-2380/24000–2370; 2410–30002,5250уточняйте у менеджера—2380–2400
KADAMM ПЗФ-2400/2483,5-300–2345; 2538–150003230SMA194×26×25,72400–2483,5
KADAMM ПЗФ-2400/2483-SMA0–2300; 2583–50001,5240SMA122×55×132400–2483
KADAMM ПЗФ-2400/24850–2375; 2510–55002280уточняйте у менеджера—2400–2485
KADAMM ПЗФ-2400/2500-500–2350; 2550–55001,51,550SMA22×38×2092400–2500
KADAMM ПЗФ-2487/2497-SMA0–2455; 2530–30001,5245SMA119×68×162487–2497
KADAMM ПЗФ-2490/25100–2480; 2520–60001,51,850уточняйте у менеджера—2490–2510
KADAMM ПЗФ-2496/2590-400–2300; 2700–40001,5240SMA-2496–2590
KADAMM ПЗФ-2496/26900–2481; 2705–65001,51,840уточняйте у менеджера—2496–2690
KADAMM ПЗФ-2500/25700–2440; 2630–80002240уточняйте у менеджера—2500–2570
KADAMM ПЗФ-2500/2570-20–2470; 2600–90001,51,840уточняйте у менеджера—2500–2570
KADAMM ПЗФ-2500/2570-6010–2450; 2600–60001260SMA-2500–2570
KADAMM ПЗФ-2500/2690-400–2481; 2705–30003,2340SMA352×43×362500–2690
KADAMM ПЗФ-2535/25750–2520; 2590–60001,51,845уточняйте у менеджера—2535–2575
KADAMM ПЗФ-2570/2620-550–2555; 2635–40002255SMA285×40,4×332570–2620
KADAMM ПЗФ-2575/2615-500–2570; 2620–30005250N-2575–2615
KADAMM ПЗФ-2575/2625-600–2550; 2650–770021,560SMA173×42×182575–2625
KADAMM ПЗФ-2592/2598-SMA0–2580; 2610–30001,5240SMA120×70×182592–2598
KADAMM ПЗФ-2620/26900–2590; 2720–90001,51,840уточняйте у менеджера—2620–2690
KADAMM ПЗФ-2620/2690-600–2570; 2740–100002260SMA236×35×242620–2690
KADAMM ПЗФ-27500/35000-2,92—22≥402,92 мм (розетка)—27500–35000
KADAMM ПЗФ-31000/46500-2,92—1,82≥352,92 мм (розетка)—31000–46500
KADAMM ПЗФ-3300/38000–3250; 3850–800052,580уточняйте у менеджера—3300–3800
KADAMM ПЗФ-3300/3800-500–3190; 3925–85001,21,750SMA141×30×163300–3800
KADAMM ПЗФ-3300/38500–3270; 3880–800031,840уточняйте у менеджера—3300–3850
KADAMM ПЗФ-3400/3600-500–3300; 3700–800021,750SMA141×39×163400–3600
KADAMM ПЗФ-3420/3700-600–3270; 3850–150002,5260SMA159,6×17×17,53420–3700
KADAMM ПЗФ-35000/36000-2,92—32,1352,92 мм (розетка)—35000–36000
KADAMM ПЗФ-3550/37000–3500; 3750–110001,51,840уточняйте у менеджера—3550–3700
KADAMM ПЗФ-3600/3800-SMA0–3350; 4050–70001,5250SMA172×35×163600–3800
KADAMM ПЗФ-3740/37600–3730; 3770–600021,850уточняйте у менеджера—3740–3760
KADAMM ПЗФ-3800/42000–3770; 4230–80003240уточняйте у менеджера—3800–4200
KADAMM ПЗФ-3800/4200-20–3750; 4250–80003280уточняйте у менеджера—3800–4200
KADAMM ПЗФ-3930/7000-N—21,8≥60N (розетка)—3930–7000
KADAMM ПЗФ-4200/4400-600–3800; 4800–180002260SMA78×20×144200–4400
KADAMM ПЗФ-440/452-SMA475–100011,535SMA, N323×111×58,5440–452
KADAMM ПЗФ-4400/50000–4370; 5030–80003240уточняйте у менеджера—4400–5000
KADAMM ПЗФ-4400/5000-20–4240; 5060–800052,580уточняйте у менеджера—4400–5000
KADAMM ПЗФ-460/520-SMA0–402; 578–20002,51,865SMA40,4×12×10460–520
KADAMM ПЗФ-4800/4900-550–4720; 4980–1100021,760SMA141×35×164800–4900
KADAMM ПЗФ-481,7/487,7-SMA0–478; 491–15001,61,830SMA (розетка)—481,7–487,7
KADAMM ПЗФ-5150/52500–5125; 5275–80003280уточняйте у менеджера—5150–5250
KADAMM ПЗФ-5150/58500–5120; 5880–120003240уточняйте у менеджера—5150–5850
KADAMM ПЗФ-5150/5850-500–4950; 6050–115001,51,750N141×36×185150–5850
KADAMM ПЗФ-5250/53500–5225; 5375–80003280уточняйте у менеджера—5250–5350
KADAMM ПЗФ-536/542-F300–526; 555–9001,61,830F (розетка), 75 Ом—536–542
KADAMM ПЗФ-5470/57250–5420; 5775–80003280уточняйте у менеджера—5470–5725
KADAMM ПЗФ-5725/58500–5695; 5880–80003280уточняйте у менеджера—5725–5850
KADAMM ПЗФ-5850/5925-500–5620; 6170–180002350SMA104×22×365850–5925
KADAMM ПЗФ-5925/6425-500–5700; 6650–180002350SMA120×22×285925–6425
KADAMM ПЗФ-5925/7125-500–5325; 7725–180002350SMA170×22×305925–7125
KADAMM ПЗФ-600/700-450–500; 800–250021,845SMA40,4×12×10600–700
KADAMM ПЗФ-616/638-SMA50–576; 678–8002,51,840SMA, N35×25×20616–638
KADAMM ПЗФ-617/6520–602; 667–20001,51,840уточняйте у менеджера—617–652
KADAMM ПЗФ-6425/6525-500–6300; 6650–1400021,750SMA141×30×166425–6525
KADAMM ПЗФ-6525/6875-500–6350; 7050–1420021,750SMA141×30×166525–6875
KADAMM ПЗФ-663/6980–648; 713–20001,51,840уточняйте у менеджера—663–698
KADAMM ПЗФ-663/698-20–651; 710–20002280уточняйте у менеджера—663–698
KADAMM ПЗФ-6875/7125-500–6700; 7300–1500021,750SMA141×30×166875–7125
KADAMM ПЗФ-699/7160–684; 729–20002280уточняйте у менеджера—699–716
KADAMM ПЗФ-703/748-500–683; 768–40002250N284×68×36703–748
KADAMM ПЗФ-703/7840–688; 763–35001,51,840уточняйте у менеджера—703–784
KADAMM ПЗФ-758/8030–743; 818–35001,51,840уточняйте у менеджера—758–803
KADAMM ПЗФ-758/803-400–743; 818–30002,5240SMA244×70×36758–803
KADAMM ПЗФ-791/8210–781; 831–250031,840уточняйте у менеджера—791–821
KADAMM ПЗФ-791/821-600–781; 831–25003-60N-791–821
KADAMM ПЗФ-791/821-SMA0–700; 832–20001,51,740SMA, N280×140×48791–821
KADAMM ПЗФ-815/880-450–780; 920–15002,5-45SMA-815–880
KADAMM ПЗФ-824/8460–790; 866–255031,845уточняйте у менеджера—824–846
KADAMM ПЗФ-824/849-400–814; 859–35002-40N-824–849
KADAMM ПЗФ-824/849-SMA0–785; 885–12491,5240SMA255×81×53824–849
KADAMM ПЗФ-824/8940–790; 928–210021,850уточняйте у менеджера—824–894
KADAMM ПЗФ-832/837-SMA0–822; 847–15001,5240SMA255×88×53832–837
KADAMM ПЗФ-850/9600–830; 980–20002,51,840уточняйте у менеджера—850–960
KADAMM ПЗФ-868/870-SMA0–821; 925–12000,51,350SMA, N158×67×43868–870
KADAMM ПЗФ-870/880-SMA0-860; 885-25002240N, SMA247×100×50870–880
KADAMM ПЗФ-876/9600–836; 1000–220021,850уточняйте у менеджера—876–960
KADAMM ПЗФ-880/915-300–870; 925–250021,530SMA265×90×28880–915
KADAMM ПЗФ-880/915-400–865; 930–270021,540SMA265×90×28880–915
KADAMM ПЗФ-897/9070–887; 917–10001,51,840уточняйте у менеджера—897–907
KADAMM ПЗФ-925/9600–915; 970–300021,840уточняйте у менеджера—925–960
KADAMM ПЗФ-930/9600–910; 980–30002,5260уточняйте у менеджера—930–960
KADAMM ПЗФ-930/960-550–910; 975–30003255SMA245×65,8×36930–960
KADAMM ПЗФ-930/965-SMA0–900; 995–22001,5240SMA295×67×43930–965
KADAMM ПЗФ-9300/9500-SMA-18200–9200; 9600–1400021,540SMA (розетка)—9300–9500
KADAMM ПЗФ-9300/9500-SMA-28200–9200; 9600–200002 (8,2–9,2 и 9,6–13 ГГц)1,8 (8,2–9,2 и 9,6–13 ГГц); 1,5 (13–20 ГГц)40SMA (розетка)—9300–9500
KADAMM ПЗФ-995/10050–980; 1020–18002,5260уточняйте у менеджера—995–1005

На что смотреть при выборе

  • Сначала выбирают строку ПЗФ по частоте — серия перекрывает до 40 ГГц.
  • Вносимые потери в серии ПЗФ — от 0,5 до 13 дБ; на высоких частотах и в широкополосных моделях они больше.
  • КСВН моделей ПЗФ — от 1,3 до 9,6: чем ниже, тем меньше отражение в тракте.
  • Подавление вне полосы у ПЗФ — от 30 до 80 дБ.
  • Соединители ПЗФ — SMA; ответные кабели и переходы подбирают под них.

Поставка и документы

Модели KADAMM ПЗФ подбираем под задачу и поставляем вместе с остальными компонентами СВЧ-тракта. В документах карточки — техническое описание и каталог KADAMM; сертификаты и декларации — по запросу.

Вопросы и ответы

Как выбрать модель серии ПЗФ?
По таблице исполнений ПЗФ: сначала по частоте и соединителям, затем по мощности и электрическим параметрам; если модели нет в таблице, подберём близкую.

Какие соединители у ПЗФ?
У ПЗФ — SMA; точный тип и пол разъёма указан в таблице для каждой модели.

На какие частоты рассчитана серия ПЗФ?
Диапазон серии ПЗФ — до 40 ГГц; полоса конкретной модели — в таблице исполнений.
