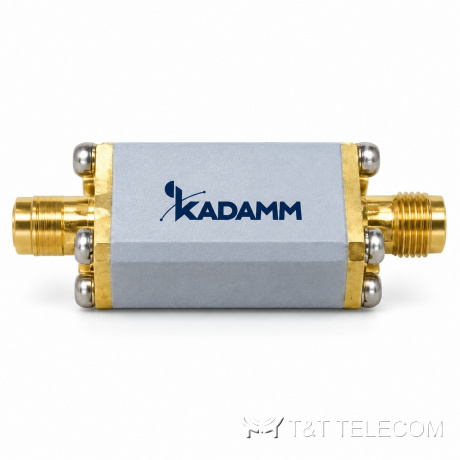

Серия фильтров СВЧ KADAMM ППФ-К — 1,02 – 15 ГГц, соединители по таблице исполнений, 8 моделей
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

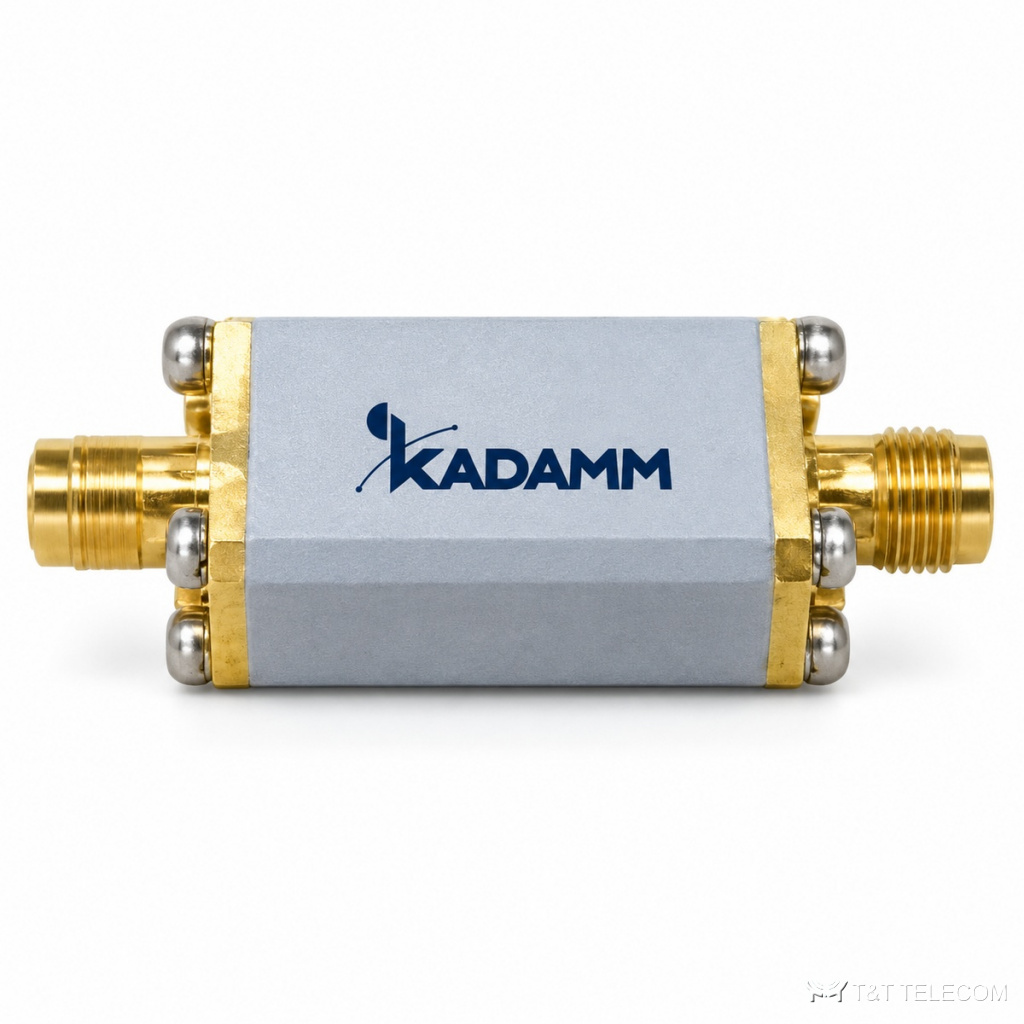

KADAMM ППФ-К — серия из 8 фильтров СВЧ, 1,02 – 15 ГГц. ППФ-К пропускают нужную полосу и подавляют сигналы за её пределами. Основное о ППФ-К: диапазон 1,02 – 15 ГГц; соединители по таблице исполнений; вносимые потери 0,3–3 дБ; КСВН 1,2–1,5.
Для каких задач
- Подавление гармоник передатчиков — ППФ-К.
- Защита приёмных трактов от помех — ППФ-К.
- Измерительные установки — ППФ-К.
Исполнения серии ППФ-К
| Артикул | Полоса пропускания, ГГц | Потери, дБ | КСВН | Подавление, дБ | Материал | Полоса задерживания, ГГц |
|---|---|---|---|---|---|---|
| KADAMM ППФ-1020/1040 | 1,02-1,04 | 0,8 | 1,25 | ≥40 | алюминий | ≥1,30 |
| KADAMM ППФ-10500/15000 | 10,5-15 | 2 | 1,35 | ≥55 ≥55 | алюминий | ≤0-9 ≥16-30 |
| KADAMM ППФ-1400/1500 | 1,4-1,5 | 1,3 | 1,2 | ≥40 ≥40 | алюминий | ≤1,35 1,55-4,5 |
| KADAMM ППФ-2000/4000 | 2-4 | 0,3 | 1,25 | ≥30 | медь | ≥4,2 |
| KADAMM ППФ-2500/2700 | 2,5-2,7 | 3 | 1,5 | ≥30 ≥50 | алюминий | ≤2,45 ≥3,4 |
| KADAMM ППФ-7145/7250 | 7,145-7,25 | 0,4 | 1,4 | ≥25 ≥25 | алюминий | ≤7,1 ≥7,3 |
| KADAMM ППФ-8870/9870 | 8,87-9,87 | 1,4 | 1,5 | ≥45 | медь | менее 8,5 более 10,2 |
| KADAMM ППФ-9400/12800 | 9,4-12,8 | 0,8 | 1,35 | ≥60 | алюминий | 6,4-14 |
На что смотреть при выборе
- Полоса модели ППФ-К должна перекрывать рабочие частоты (серия: 1,02 – 15 ГГц).
- Вносимые потери в серии ППФ-К — от 0,3 до 3 дБ; на высоких частотах и в широкополосных моделях они больше.
- КСВН моделей ППФ-К — от 1,2 до 1,5: чем ниже, тем меньше отражение в тракте.
- Подавление вне полосы у ППФ-К — от 25 до 60 дБ.
- Соединители ППФ-К — по таблице исполнений; ответные кабели и переходы подбирают под них.
Поставка и документы
Поставляем KADAMM ППФ-К по России: подберём модель по частоте и параметрам, добавим кабели, переходники и нагрузки. Техническое описание серии и каталог СВЧ-компонентов KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Как выбрать модель серии ППФ-К?
По таблице исполнений ППФ-К: сначала по частоте и соединителям, затем по мощности и электрическим параметрам; если модели нет в таблице, подберём близкую.
Какие соединители у ППФ-К?
У ППФ-К — по таблице исполнений; точный тип и пол разъёма указан в таблице для каждой модели.
На какие частоты рассчитана серия ППФ-К?
Диапазон серии ППФ-К — 1,02 – 15 ГГц; полоса конкретной модели — в таблице исполнений.
