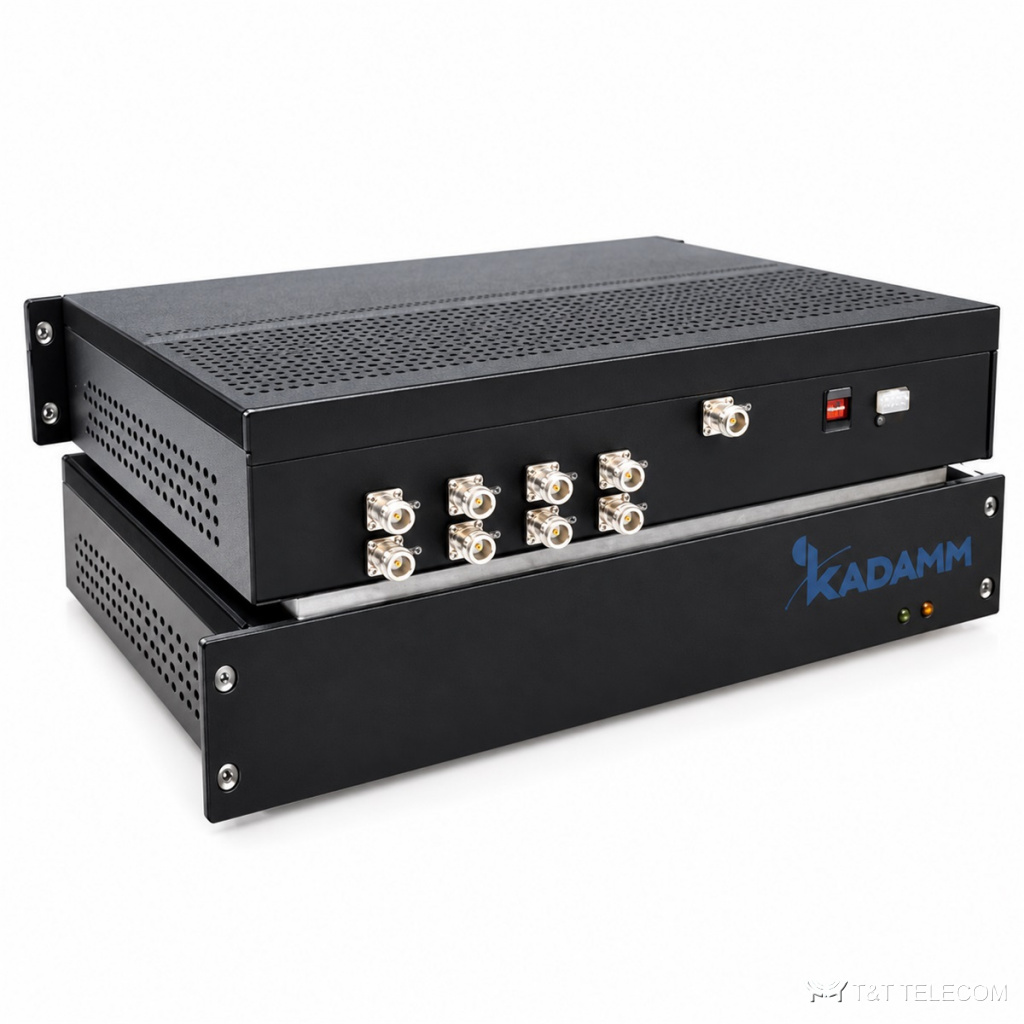

Серия антенных мультикуплеров KADAMM РПУ — 350 МГц – 520 МГц, соединители N, 4 модели

Серия антенных мультикуплеров KADAMM РПУ — 350 МГц – 520 МГц, соединители N, 4 модели
Фильтры и диплексеры СВЧ
ПроизводительKADAMM
Ценапо запросу
Запросить цену
Каталог KADAMM: СВЧ-компонентыKADAMM РПУ — техническое описание
  • Доставка по Россиии СНГ с ведущими транспортными операторами
  • Составим ТЗинженеры разберутся в вашей задаче
  • Выезд инженерана место, чтобы оценить задачу
  • Монтаж и пусконаладкасопровождение на всём сроке службы
  • Военный регистрработаем с предприятиями ВПК

Серия KADAMM РПУ — серия из 4 антенных мультикуплеров, 350 МГц – 520 МГц. Мультикуплеры РПУ распределяют сигнал антенны по каналам с развязкой. Основное о РПУ: диапазон 350 МГц – 520 МГц; соединители N.

Для каких задач

  • Ретрансляторы — РПУ.
  • Узлы связи с несколькими радиостанциями — РПУ.
  • Приёмные центры — РПУ.

Исполнения серии РПУ

АртикулКаналыУсилитель приёмного тракта
KADAMM РПУ-350/520-22 приёмника на 1 антеннуесть, выход +5–+15 дБм, регулируемый
KADAMM РПУ-350/520-44 приёмника на 1 антеннуесть, выход +5–+15 дБм, регулируемый
KADAMM РПУ-350/520-66 приёмников на 1 антеннуесть, выход +5–+12 дБм, регулируемый
KADAMM РПУ-350/520-88 приёмников на 1 антеннуесть, выход +5–+10 дБм, регулируемый

Общие характеристики

ПараметрЗначение
Развязка, дБ, не менее25
КСВН, не более1,2
СоединительN
Габаритные размеры, мм483×300×45
Диапазон частот, МГц350–520
Полоса, % от средней частоты, не более20
Рабочая температура, °C-30–+75

Как выбрать модель

  • Сначала выбирают строку РПУ по частоте — серия перекрывает 350 МГц – 520 МГц.
  • Соединители РПУ — N; ответные кабели и переходы подбирают под них.

Поставка и документы

Модели KADAMM РПУ подбираем под задачу и поставляем вместе с остальными компонентами СВЧ-тракта. В документах карточки — техническое описание и каталог KADAMM; сертификаты и декларации — по запросу.

Вопросы и ответы

Есть ли документы на РПУ?
К карточке РПУ приложены техническое описание серии и каталог СВЧ-компонентов KADAMM; сертификаты и декларации — по запросу.

Как выбрать модель серии РПУ?
По таблице исполнений РПУ: сначала по частоте и соединителям, затем по мощности и электрическим параметрам; если модели нет в таблице, подберём близкую.

Какие соединители у РПУ?
У РПУ — N; точный тип и пол разъёма указан в таблице для каждой модели.
