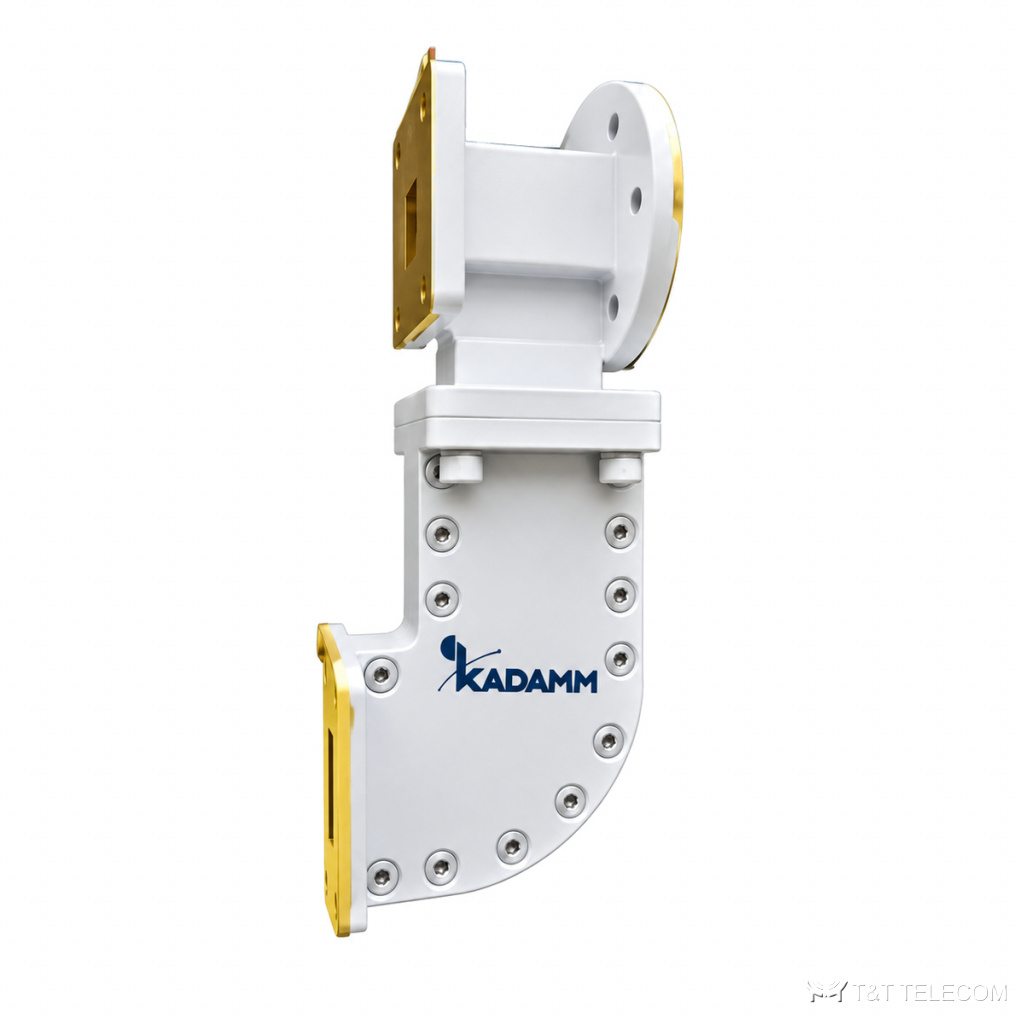

Серия диплексеров СВЧ KADAMM ДП-С — 3,4 – 31 ГГц, соединители по таблице исполнений, 14 моделей

Серия диплексеров СВЧ KADAMM ДП-С — 3,4 – 31 ГГц, соединители по таблице исполнений, 14 моделей
Фильтры и диплексеры СВЧ
ПроизводительKADAMM
Ценапо запросу
Запросить цену
Каталог KADAMM: СВЧ-компонентыKADAMM ДП-С — техническое описание
  • Доставка по Россиии СНГ с ведущими транспортными операторами
  • Составим ТЗинженеры разберутся в вашей задаче
  • Выезд инженерана место, чтобы оценить задачу
  • Монтаж и пусконаладкасопровождение на всём сроке службы
  • Военный регистрработаем с предприятиями ВПК

KADAMM ДП-С: серия из 14 диплексеров СВЧ, 3,4 – 31 ГГц. Диплексер ДП-С позволяет вести два диапазона через одну антенну. Коротко о ДП-С: диапазон 3,4 – 31 ГГц; соединители по таблице исполнений; вносимые потери 0,15–0,4 дБ; КСВН 1,1–1,35.

Область применения

  • Многодиапазонные системы связи — ДП-С.
  • Радиолокационные тракты — ДП-С.
  • Приёмопередатчики с общей антенной — ДП-С.

Исполнения серии ДП-С

АртикулЧастоты, ГГцПотери, дБКСВНРежимЧисло портовРазвязка Tx–Rx, дБПоляризацияМощность передачи, кВтВолноводный интерфейс
KADAMM ДП-С-C-25,85-6,425 / 3,625-4,2 (передача / приём)0,251,25приём и передача285линейная / круговая5CPR137F / CPR229F
KADAMM ДП-С-C-2-Р5,85-6,65 / 3,4-4,2 (передача / приём)0,251,25приём и передача285линейная / круговая5CPR137F / CPR229F
KADAMM ДП-С-C-45,85-6,425 / 3,625-4,2 (передача / приём)0,25 / 0,41,25приём и передача485линейная / круговая5CPR137F / CPR229F
KADAMM ДП-С-C-4-И6,725-7,025 / 4,5-4,8 (передача / приём)0,30 / 0,40 (передача / приём)1,25приём и передача485—5 (2,5 на порт передачи)—
KADAMM ДП-С-C-Пр3,4-4,80,251,25только приём1—линейная—CPR229F
KADAMM ДП-С-DBS-417,3-18,4 / 10,7-12,75 (передача / приём)0,35 / 0,40 (передача / приём)1,35приём и передача485линейная1 (0,5 на порт передачи)WR62 (передача)
KADAMM ДП-С-Ka-2-К27,5-31 / 17,7-21,2 (передача / приём)0,15 / 0,3 (передача / приём)1,2приём и передача2—круговая—WR28 / WR42
KADAMM ДП-С-Ka-4-К27,5-31,0 / 17,7-21,2 (передача / приём)0,35 / 0,40 (передача / приём)1,25приём и передача485круговая1 (0,5 на порт передачи)—
KADAMM ДП-С-Ka-К-100027,5-31 / 17,7-21,2 (передача / приём)—1,25приём и передача—85круговая1—
KADAMM ДП-С-Ku-213,75-14,5 / 10,7-12,75 (передача / приём)0,15 / 0,3 (передача / приём)1,1 / 1,15 (передача / приём)приём и передача285———
KADAMM ДП-С-Ku-2-К13,75-14,5 / 10,7-12,75 (передача / приём)—1,1 / 1,15 (передача / приём)приём и передача285круговая——
KADAMM ДП-С-Ku-2-Н12,75-13,25 / 10,7-11,45 (передача / приём)0,15 / 0,3 (передача / приём)1,1 / 1,15 (передача / приём)приём и передача285———
KADAMM ДП-С-Ku-413,75-14,5 / 10,7-12,75 (передача / приём)0,35 / 0,40 (передача / приём)1,25приём и передача485две линейные (V и H)2 (1 на порт передачи)—
KADAMM ДП-С-X7,9-9,0 / 7,145-7,250,41,25—————WR112

Подбор исполнения

  • Полоса модели ДП-С должна перекрывать рабочие частоты (серия: 3,4 – 31 ГГц).
  • Вносимые потери в серии ДП-С — от 0,15 до 0,4 дБ; на высоких частотах и в широкополосных моделях они больше.
  • КСВН моделей ДП-С — от 1,1 до 1,35: чем ниже, тем меньше отражение в тракте.
  • Соединители ДП-С — по таблице исполнений; ответные кабели и переходы подбирают под них.

Поставка и документы

Модели KADAMM ДП-С подбираем под задачу и поставляем вместе с остальными компонентами СВЧ-тракта. В документах карточки — техническое описание и каталог KADAMM; сертификаты и декларации — по запросу.

Вопросы и ответы

Какие соединители у ДП-С?
У ДП-С — по таблице исполнений; точный тип и пол разъёма указан в таблице для каждой модели.

На какие частоты рассчитана серия ДП-С?
Диапазон серии ДП-С — 3,4 – 31 ГГц; полоса конкретной модели — в таблице исполнений.

Есть ли документы на ДП-С?
К карточке ДП-С приложены техническое описание серии и каталог СВЧ-компонентов KADAMM; сертификаты и декларации — по запросу.
