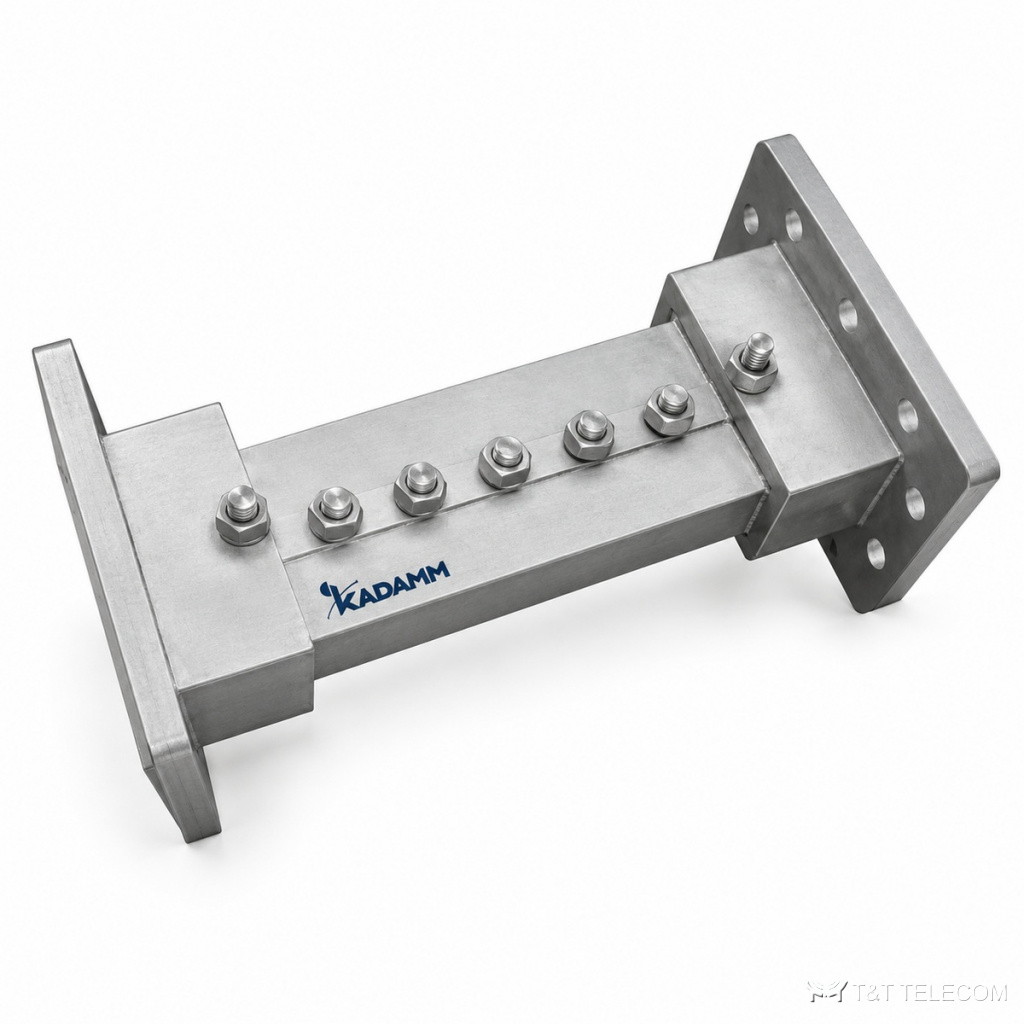

KADAMM ППФ-В — серия из 19 фильтров СВЧ, 2,7 – 86 ГГц. ППФ-В пропускают нужную полосу и подавляют сигналы за её пределами. Коротко о ППФ-В: диапазон 2,7 – 86 ГГц; соединители по таблице исполнений; вносимые потери 0,15–1,6 дБ; КСВН 1,2–2.
Для каких задач
- Подавление гармоник передатчиков — ППФ-В.
- Защита приёмных трактов от помех — ППФ-В.
- Измерительные установки — ППФ-В.
Исполнения серии ППФ-В
| Артикул | Полоса пропускания, ГГц | Потери, дБ | КСВН | Подавление, дБ | Полоса задерживания, ГГц | Волновод | Материал |
|---|---|---|---|---|---|---|---|
| KADAMM ППФ-11700/12750-WR75 | 11,7-12,75 | 0,3 | 1,2 | ≥55 | 14-14,5 | WR75 | медь |
| KADAMM ППФ-13300/13700-WR62 | 13,3-13,7 | 0,3 | 1,2 | ≥50 | 15,3-15,5 | WR62 | медь |
| KADAMM ППФ-17700/21200 | 17,7-21,2 | 0,15 | — | 85 | 27,5-31 | — | — |
| KADAMM ППФ-20000/22000-WR42 | 20-22 | 0,5 | 1,25 | ≥50 | 30-31 | WR42 | медь |
| KADAMM ППФ-24500/27000-WR34 | 24,5-27 | 0,3 | 1,2 | ≥40 ≥60 | ≤22 ≤20 | WR34 | медь |
| KADAMM ППФ-2700/3000-WR284 | 2,7-3 | 0,3 | 1,2 | ≥30 | 0-2,65 | WR284 | алюминий |
| KADAMM ППФ-30500/31300-WR28 | 30,5-31,3 | 0,6 | 1,2 | ≥70 | 26-28,35 | WR28 | медь |
| KADAMM ППФ-3700/4200-WR229 | 3,7-4,2 | 0,5 | 1,2 | ≥25 ≥60 ≥70 | 3,65/4,25 3,55/4,35 3,5/4,4 | WR229 | алюминий |
| KADAMM ППФ-3700/4200-WR229-5G | 3,7-4,2 | 0,5 | 1,3 | 45 | 2,0-3,62; 4,275-5,0 | WR229 | — |
| KADAMM ППФ-37500/39500-WR22 | 37,5-39,5 | 0,8 | 1,5 | ≥70 | 17-31 | WR22 | алюминий |
| KADAMM ППФ-50000/67000-WR15 | 50-67 | 1,6 | 1,5 | ≥45 | 0-44,8 | WR15 | медь |
| KADAMM ППФ-5600/5920-WR159 | 5,6-5,92 | 0,3 | 1,2 | ≥55 | 5,25-5,3 | WR159 | алюминий |
| KADAMM ППФ-5850/6425-WR137 | 5,85-6,425 | 0,4 | 1,2 | ≥70 | 3,4-4,2 | WR137 | медь |
| KADAMM ППФ-72000/74000 | уточняйте у менеджера | уточняйте у менеджера | 2 | уточняйте у менеджера | уточняйте у менеджера | WR12 | уточняйте у менеджера |
| KADAMM ППФ-78000/86000-WR10 | 78-86 | 1,2 | 1,5 | ≥60 ≥60 | 60-73 90-110 | WR10 | медь |
| KADAMM ППФ-7900/8400 | 7,9-8,4 | 0,2 | 1,20 | — | — | — | — |
| KADAMM ППФ-7900/8400-WR112 | 7,9-8,4 | 0,6 | 1,2 | ≥60 | 7,25-7,75 | WR112 | медь |
| KADAMM ППФ-8000/9000-WR90 | 8-9 | 0,5 | 1,2 | ≥30 | 7,125-7,235 | WR90 | медь |
| KADAMM ППФ-8600/9700-WR90 | 8,6-9,7 | 0,5 | 1,20 | 30 | 7,125-7,235 | WR90 | медь |
Подбор исполнения
- Полоса модели ППФ-В должна перекрывать рабочие частоты (серия: 2,7 – 86 ГГц).
- Вносимые потери в серии ППФ-В — от 0,15 до 1,6 дБ; на высоких частотах и в широкополосных моделях они больше.
- КСВН моделей ППФ-В — от 1,2 до 2: чем ниже, тем меньше отражение в тракте.
- Подавление вне полосы у ППФ-В — от 25 до 85 дБ.
- Соединители ППФ-В — по таблице исполнений; ответные кабели и переходы подбирают под них.
Поставка и документы
Модели KADAMM ППФ-В подбираем под задачу и поставляем вместе с остальными компонентами СВЧ-тракта. В документах карточки — техническое описание и каталог KADAMM; сертификаты и декларации — по запросу.
Вопросы и ответы
Есть ли документы на ППФ-В?
К карточке ППФ-В приложены техническое описание серии и каталог СВЧ-компонентов KADAMM; сертификаты и декларации — по запросу.
Как выбрать модель серии ППФ-В?
По таблице исполнений ППФ-В: сначала по частоте и соединителям, затем по мощности и электрическим параметрам; если модели нет в таблице, подберём близкую.
Какие соединители у ППФ-В?
У ППФ-В — по таблице исполнений; точный тип и пол разъёма указан в таблице для каждой модели.
