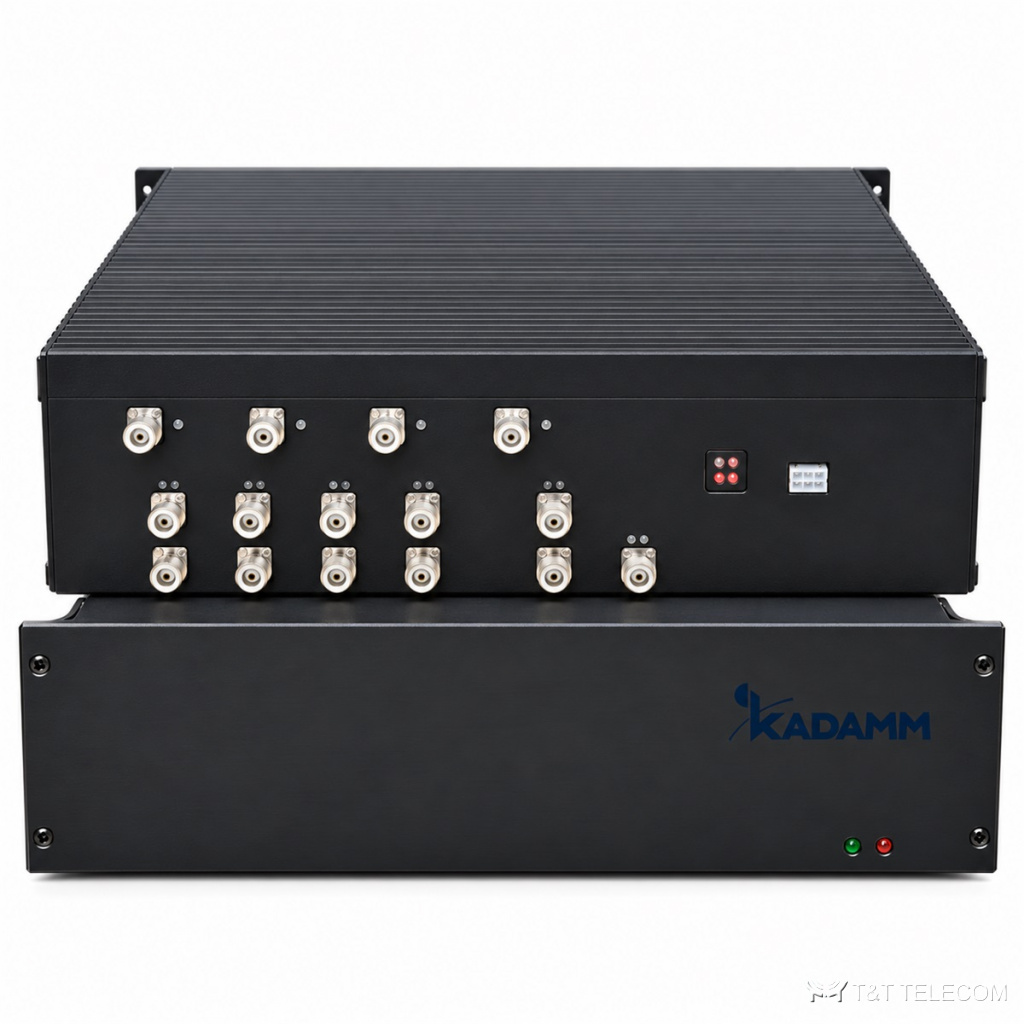

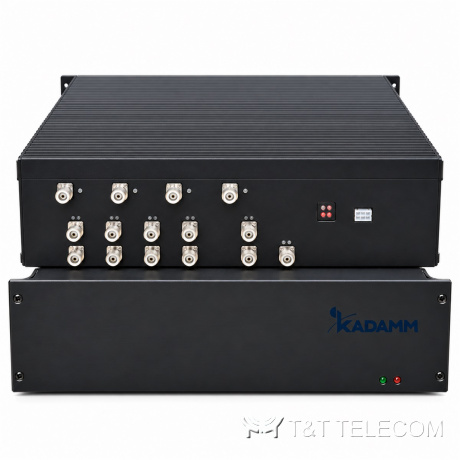

Серия KADAMM МКП — серия из 7 антенных мультикуплеров, 136 МГц – 520 МГц. Мультикуплеры МКП распределяют сигнал антенны по каналам с развязкой. Параметры МКП: диапазон 136 МГц – 520 МГц; соединители по таблице исполнений; вносимые потери 4,8–9,5 дБ; КСВН 1,2–1,25.
Область применения
- Ретрансляторы — МКП.
- Узлы связи с несколькими радиостанциями — МКП.
- Приёмные центры — МКП.
Исполнения серии МКП
| Артикул | Потери, дБ | Развязка, дБ | КСВН | Габариты, мм | Частоты, МГц | Разнос частот передачи и приёма | Каналы | Усилитель приёмного тракта | Исполнение корпуса |
|---|---|---|---|---|---|---|---|---|---|
| KADAMM МКП-136/174-4/4-У | 9,5 | передача — приём 80; между передатчиками 70; антенна — передатчик 50; между приёмниками 25 | 1,25 | — | 136–174 | от 4 МГц | 4 передатчика + 4 приёмника на 1 антенну | есть, выход +6 дБм±1 дБм, регулируемый | в стойку 19", высота 3U |
| KADAMM МКП-350/520-2/2 | 4,8 | передача — приём 75; между передатчиками 28; между приёмниками 28 | 1,25 | 350×158×88 | 350–520 | от 5 МГц | 2 передатчика + 2 приёмника на 1 антенну | нет | — |
| KADAMM МКП-350/520-2/2-У | 5,5 | передача — приём 85; между передатчиками 70; антенна — передатчик 50; между приёмниками 25 | 1,2 | — | 350–520 | от 5 МГц | 2 передатчика + 2 приёмника на 1 антенну; выходы ответвителей передачи и приёма | есть, выход +5–+15 дБм, регулируемый | в стойку 19", высота 2U |
| KADAMM МКП-350/520-2/8-У | 5,5 | передача — приём 85; между передатчиками 70; антенна — передатчик 50; между приёмниками 25 | 1,2 | — | 350–520 | от 5 МГц | 2 передатчика + 8 приёмников на 1 антенну; выходы ответвителей передачи и приёма | есть, выход +5–+15 дБм, регулируемый | в стойку 19", высота 2U |
| KADAMM МКП-350/520-3/3 | 8,5 | передача — приём 65; между передатчиками 25; между приёмниками 25; передача — приём 85 | 1,25 | 500×320×100 | 350–520 | от 5 МГц | 3 передатчика + 3 приёмника на 1 антенну | нет | — |
| KADAMM МКП-350/520-4/4-У | 8,5 | передача — приём 80; между передатчиками 70; антенна — передатчик 50; между приёмниками 25 | 1,25 | — | 350–520 | от 5 МГц | 4 передатчика + 4 приёмника на 1 антенну; выходы ответвителей передачи и приёма | есть, выход +5–+15 дБм, регулируемый | в стойку 19", высота 3U |
| KADAMM МКП-350/520-4/8-У | 8,5 | передача — приём 85; между передатчиками 70; антенна — передатчик 50; между приёмниками 25 | 1,25 | — | 350–520 | от 5 МГц | 4 передатчика + 8 приёмников на 1 антенну; выходы ответвителей передачи и приёма | есть, выход +5–+15 дБм, регулируемый | в стойку 19", высота 3U |
Общие характеристики
| Параметр | Значение |
|---|---|
| Входная мощность, Вт на канал | 50 |
Подбор исполнения
- Полоса модели МКП должна перекрывать рабочие частоты (серия: 136 МГц – 520 МГц).
- Вносимые потери в серии МКП — от 4,8 до 9,5 дБ; на высоких частотах и в широкополосных моделях они больше.
- КСВН моделей МКП — от 1,2 до 1,25: чем ниже, тем меньше отражение в тракте.
- Развязка в серии МКП — от 25 до 85 дБ.
- Соединители МКП — по таблице исполнений; ответные кабели и переходы подбирают под них.
Поставка и документы
Поставляем KADAMM МКП по России: подберём модель по частоте и параметрам, добавим кабели, переходники и нагрузки. Техническое описание серии и каталог СВЧ-компонентов KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Есть ли документы на МКП?
К карточке МКП приложены техническое описание серии и каталог СВЧ-компонентов KADAMM; сертификаты и декларации — по запросу.
Как выбрать модель серии МКП?
По таблице исполнений МКП: сначала по частоте и соединителям, затем по мощности и электрическим параметрам; если модели нет в таблице, подберём близкую.
Какие соединители у МКП?
У МКП — по таблице исполнений; точный тип и пол разъёма указан в таблице для каждой модели.
