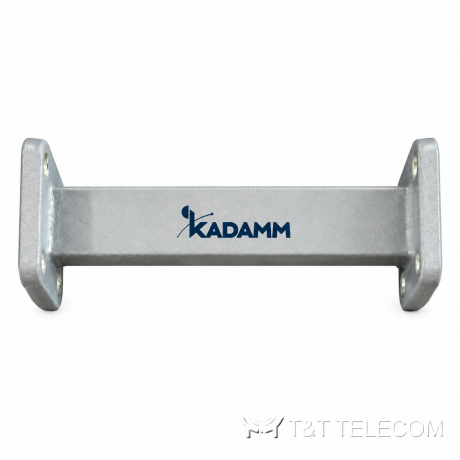

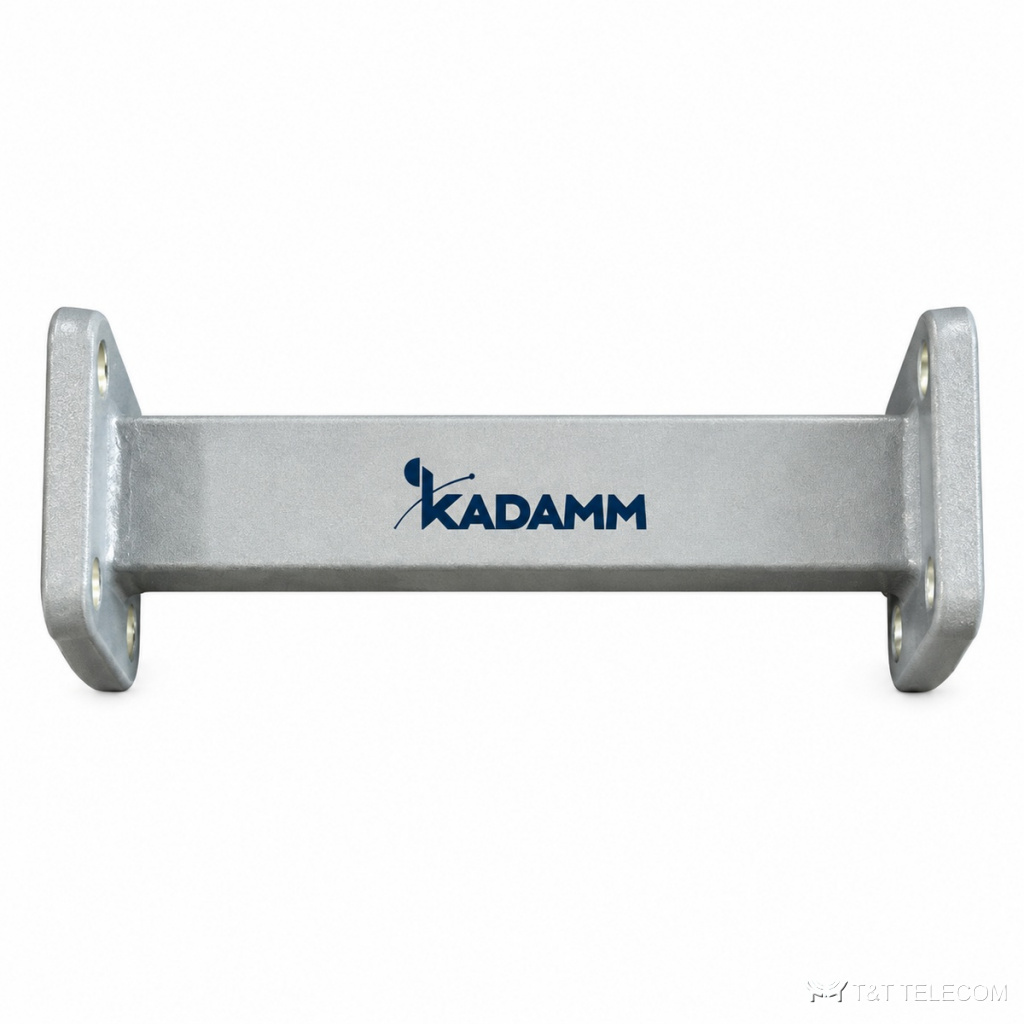

Серия фильтров СВЧ KADAMM ФВЧ-В — 13 – 45,5 ГГц, соединители по таблице исполнений, 6 моделей
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
Серия KADAMM ФВЧ-В — серия из 6 фильтров СВЧ, 13 – 45,5 ГГц. Фильтры ФВЧ-В очищают спектр от гармоник и внеполосных помех. Коротко о ФВЧ-В: диапазон 13 – 45,5 ГГц; соединители по таблице исполнений; вносимые потери 0,2–0,3 дБ.
Для каких задач
- Измерительные установки — ФВЧ-В.
- Подавление гармоник передатчиков — ФВЧ-В.
- Защита приёмных трактов от помех — ФВЧ-В.
Исполнения серии ФВЧ-В
| Артикул | Полоса пропускания, ГГц | Потери, дБ | Подавление, дБ | Волновод | Материал | Полоса задерживания, ГГц |
|---|---|---|---|---|---|---|
| KADAMM ФВЧ-13000/18000-WR62 | 13-18 | 0,3 | ≥40 | WR62 | алюминий | 11 |
| KADAMM ФВЧ-13500/15000-WR75 | 13,5-15 | 0,2 | ≥40 | WR75 | алюминий | 9 |
| KADAMM ФВЧ-20000/26700-WR42 | 20-26,7 | 0,3 | ≥50 | WR42 | алюминий | 17 |
| KADAMM ФВЧ-25000/26000-WR34 | 25-26 | 0,2 | ≥80 | WR34 | медь | 16 |
| KADAMM ФВЧ-29000/31200-WR28 | 29-31,2 | 0,2 | ≥70 | WR28 | медь | 19-21 |
| KADAMM ФВЧ-43500/45500-WR22 | 43,5-45,5 | 0,3 | ≥40 | WR22 | алюминий | 19,2-21,2 |
Общие характеристики
| Параметр | Значение |
|---|---|
| КСВН, не более | 1,2 |
На что смотреть при выборе
- Сначала выбирают строку ФВЧ-В по частоте — серия перекрывает 13 – 45,5 ГГц.
- Вносимые потери в серии ФВЧ-В — от 0,2 до 0,3 дБ; на высоких частотах и в широкополосных моделях они больше.
- Подавление вне полосы у ФВЧ-В — от 40 до 80 дБ.
- Соединители ФВЧ-В — по таблице исполнений; ответные кабели и переходы подбирают под них.
Поставка и документы
Поставляем KADAMM ФВЧ-В по России: подберём модель по частоте и параметрам, добавим кабели, переходники и нагрузки. Техническое описание серии и каталог СВЧ-компонентов KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Какие соединители у ФВЧ-В?
У ФВЧ-В — по таблице исполнений; точный тип и пол разъёма указан в таблице для каждой модели.
На какие частоты рассчитана серия ФВЧ-В?
Диапазон серии ФВЧ-В — 13 – 45,5 ГГц; полоса конкретной модели — в таблице исполнений.
Есть ли документы на ФВЧ-В?
К карточке ФВЧ-В приложены техническое описание серии и каталог СВЧ-компонентов KADAMM; сертификаты и декларации — по запросу.
