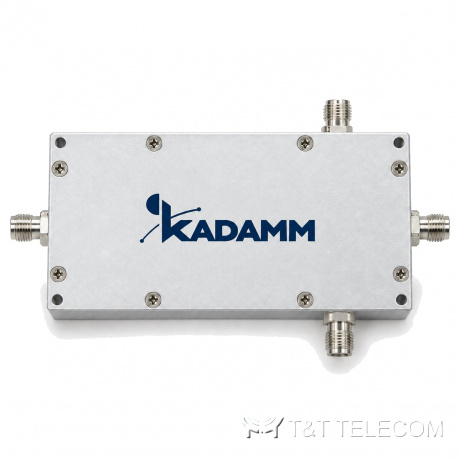

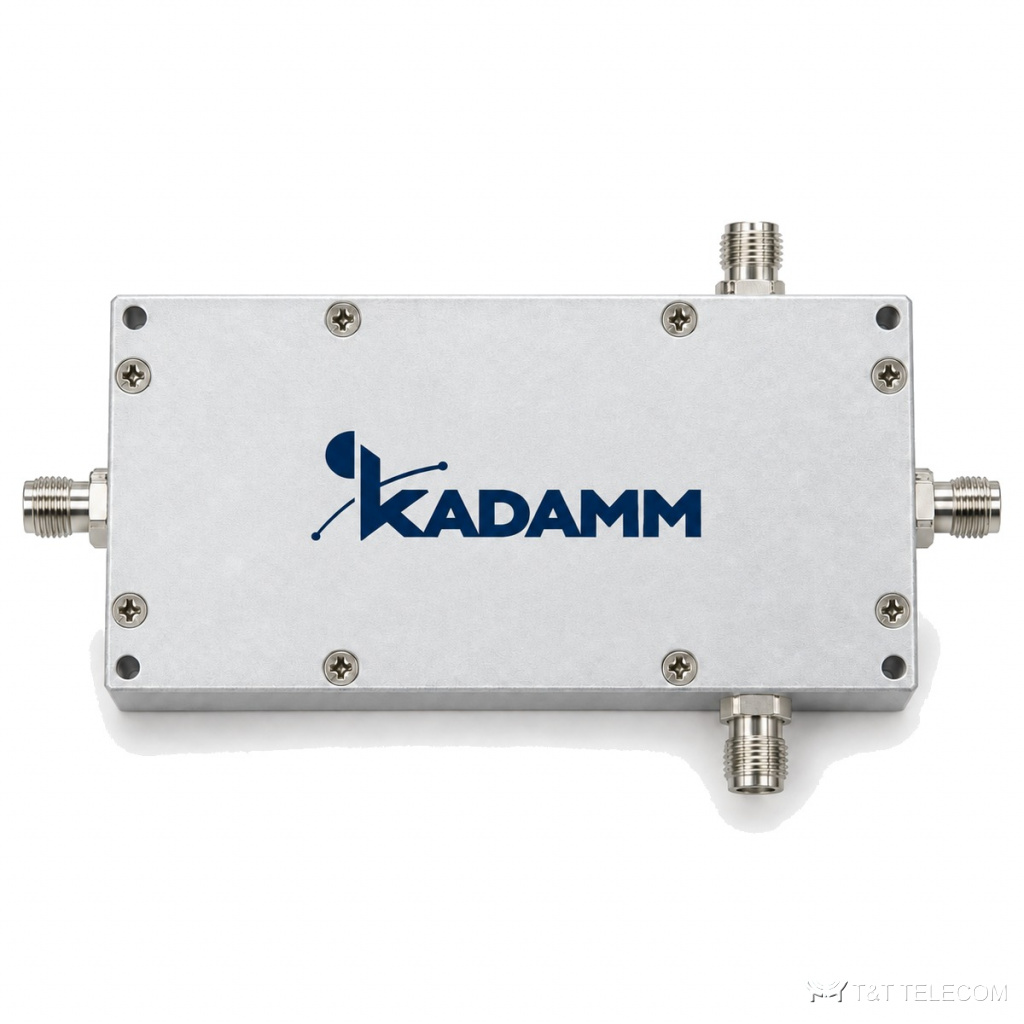

Делители мощности СВЧ KADAMM ДМС-3 — на 3 выхода, до 50 ГГц, 96 моделей
Делители мощности СВЧ
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
Серия KADAMM ДМС-3 — это делителей мощности СВЧ на 3 выхода. Задача ДМС-3 — распределить сигнал по каналам с одинаковой амплитудой и фазой либо сложить мощности усилителей. Коротко о ДМС-3: диапазон до 50 ГГц; соединители SMA; потери 0,3–13,4 дБ. В таблице ниже — 96 исполнений серии ДМС-3 с частотами, мощностью, потерями и соединителями.
Область применения
- Фазированные решётки и многолучевые антенны: деление мощности по излучателям — ДМС-3.
- Измерительные стенды и испытания: деление сигнала генератора на несколько приборов или каналов — ДМС-3.
- Сложение мощности усилителей в передатчиках и радиолокации — ДМС-3 в режиме сумматора.
Исполнения серии ДМС-3
| Артикул | Частоты, ГГц | Мощность дел. / сумм., Вт | Потери, дБ | Развязка, дБ | Разбаланс, ±дБ / ° | КСВН | Соединитель | Габариты, мм |
|---|---|---|---|---|---|---|---|---|
| KADAMM ДМС-3-0/3000-2-SMA | 0–3 | 2/- | 9,5±0,6 | 9,5 | 0,6/- | 1,25 | SMA | 25,4×22,2×16 |
| KADAMM ДМС-3-0/6000-2-SMA | 0–6 | 2/- | 11 | 9 | 0,7/10 | 1,4 | SMA | 29,3×25,4×16 |
| KADAMM ДМС-3-0/8000-2-SMA | 0–8 | 2/- | 13,4 | 8,9 | 0,5/11 | 1,6 | SMA | 45×34×12,5 |
| KADAMM ДМС-3-1/300-1-SMA | 0,001–0,3 | 1/- | 1 | 20 | 0,4/4 | 1,35 | SMA | 38,1×25,4×10 |
| KADAMM ДМС-3-10/500-1-SMA | 0,01–0,5 | 1/0,15 | 1,4 | 16 | 0,6/6 | 1,6 | SMA | 60×48×12 |
| KADAMM ДМС-3-100/1000-30-SMA | 0,1–1 | 30/2 | 1,8 | 18 | 0,8/8 | 1,35 | SMA | 186×72×14 |
| KADAMM ДМС-3-100/200-K1-N | 0,1–0,2 | 100/10 | 0,5 | 18 | 0,3/3 | 1,25 | N | 305×120×22 |
| KADAMM ДМС-3-100/350-30-SMA | 0,1–0,35 | 30/2 | 0,8 | 20 | 0,4/4 | 1,25 | SMA | 31,95×31,75×19,05 |
| KADAMM ДМС-3-100/400-30-N | 0,1–0,4 | 30/2 | 0,6 | 18 | 0,5/5 | 1,3 | N | 228×108×20 |
| KADAMM ДМС-3-100/400-50-N | 0,1–0,4 | 50/5 | 0,6 | 18 | 0,6/5 | 1,3 | N | 228×165×20 |
| KADAMM ДМС-3-100/800-1-SMA | 0,1–0,8 | 1/1 | 1,5 | 20 | 0,4/5 | 1,35 | SMA | 38,1×25,4×10 |
| KADAMM ДМС-3-1000/18000-20-SMA | 1–18 | 20/0,5 | 1,5 | 17 | 0,8/7 | 1,7 | SMA | 124×41×10 |
| KADAMM ДМС-3-1000/2000-30-SMA | 1–2 | 30/2 | 0,8 | 20 | 0,4/4 | 1,25 | SMA | 71×50×14 |
| KADAMM ДМС-3-1000/26500-30-SMA | 1–26,5 | 30/2 | 2,1 | 16 | 0,8/7 | 1,7 | SMA | 145×40,8×12,7 |
| KADAMM ДМС-3-1000/3000-30-N | 1–3 | 30/2 | 1,2 | 20 | 0,5/5 | 1,3 | N | 94×72×20 |
| KADAMM ДМС-3-1100/1700-30-SMA | 1,1–1,7 | 30/2 | 0,4 | 20 | 0,4/4 | 1,25 | SMA | 68×50×10 |
| KADAMM ДМС-3-1100/1700-30-TNC | 1,1–1,7 | 30/2 | 0,5 | 20 | 0,4/4 | 1,25 | TNC | 72×72×20 |
| KADAMM ДМС-3-114/178-K3-N | 0,114–0,178 | 300/50 | 1 | 20 | 0,5/6 | 1,3 | N | 280×172×22 |
| KADAMM ДМС-3-134/3700-30-N | 0,134–3,7 | 30/2 | 3,8 | 18 | 0,9/10 | 1,5 | N | 280×68×20 |
| KADAMM ДМС-3-136/174-K3-N | 0,136–0,174 | 300/20 | 0,8 | 20 | 0,3/3 | 1,25 | N | 326×172×22 |
| KADAMM ДМС-3-138/960-50-N | 0,138–0,96 | 50/3 | 1,2 | 18 | 0,6/6 | 1,3 | N | 148×115×20 |
| KADAMM ДМС-3-16000/18000-20-SMA | 16–18 | 20/1 | 0,8 | 18 | 0,5/5 | 1,4 | SMA | 51×38×10 |
| KADAMM ДМС-3-17000/32000-20-2,92 | 17–32 | 20/1 | 2 | 15 | 0,8/10 | 1,8 | 2,92 мм | 39×25,4×10 |
| KADAMM ДМС-3-18000/26500-30-SMA | 18–26,5 | 30/2 | 1,4 | 18 | 0,5/6 | 1,6 | SMA | 43,2×38,1×12,7 |
| KADAMM ДМС-3-18000/40000-20-2,92 | 18–40 | 20/2 | 1,8 | 18 | 0,7/8 | 1,7 | 2,92 мм | 43,2×38,1×12,7 |
| KADAMM ДМС-3-18000/50000-20-2,4 | 18–50 | 20/1 | 2,4 | 18 | 0,9/11 | 1,8 | 2,4 мм | 43,2×38,1×12,7 |
| KADAMM ДМС-3-200/2000-30-SMA | 0,2–2 | 30/2 | 0,6 | 12 | 0,8/3 | 1,3 | SMA | 50,8×82,55×20 |
| KADAMM ДМС-3-200/250-30-SMA | 0,2–0,25 | 30/2 | 1 | 20 | 0,4/4 | 1,25 | SMA | 164×64×14 |
| KADAMM ДМС-3-2000/18000-10-SMA | 2–18 | — | 1 | 18 | — | — | SMA | 39×70×10 |
| KADAMM ДМС-3-2000/18000-20-SMA | 2–18 | 20/1 | 1,6 | 16 | 0,6/10 | 1,7 | SMA | 70×39×10 |
| KADAMM ДМС-3-2000/26500-30-SMA | 2–26,5 | 30/2 | 2 | 17 | 0,7/7 | 1,6 | SMA | 90×40,8×12,7 |
| KADAMM ДМС-3-2000/3000-20-SMA | 2–3 | 20/1 | 0,5 | 18 | 0,5/5 | 1,3 | SMA | 55×50×12 |
| KADAMM ДМС-3-2000/4000-20-SMA | 2–4 | 20/1 | 0,5 | 18 | 0,5/5 | 1,3 | SMA | 55×50×12 |
| KADAMM ДМС-3-2000/8000-20-N | 2–8 | 20/1 | 1,2 | 18 | 0,5/6 | 1,4 | N | 76×70×20 |
| KADAMM ДМС-3-2000/8000-20-SMA | 2–8 | 20/1 | 1 | 18 | 0,5/5 | 1,4 | SMA | 66,5×37,5×10 |
| KADAMM ДМС-3-2000/8000-30-SMA | 2–8 | — | 1 | 18 | — | — | SMA | 37,5×66,5×10 |
| KADAMM ДМС-3-2000/9000-30-SMA | 2–9 | 30/2 | 1,5 | 18 | 0,5/5 | 1,5 | SMA | 66,5×37,5×10 |
| KADAMM ДМС-3-2100/8400-20-N | 2,1–8,4 | 20/1 | 1,6 | 18 | 0,6/6 | 1,15 | N | 66,5×70×20 |
| KADAMM ДМС-3-225/2500-20-SMA | 0,225–2,5 | 20/1 | 1,8 | 20 | 0,8/8 | 1,4 | SMA | 136×56×12 |
| KADAMM ДМС-3-2400/2500-20-SMA | 2,4–2,5 | 20/1 | 0,8 | 30 | 0,4/4 | 1,25 | SMA | 48×60×10 |
| KADAMM ДМС-3-24000/44000-20-2,4 | 24–44 | 20/1 | 2 | 20 | 0,8/9 | 1,7 | 2,4 мм | 43,2×38,1×12,7 |
| KADAMM ДМС-3-26000/31000-20-2,92 | 26–31 | 20/1 | 1,5 | 16 | 0,6/6 | 1,5 | 2,92 мм | 39×25,4×10 |
| KADAMM ДМС-3-26500/40000-20-2,92 | 26,5–40 | 20/2 | 1,8 | 18 | 0,6/7 | 1,7 | 2,92 мм | 43,2×38,1×12,7 |
| KADAMM ДМС-3-26500/50000-20-2,4 | 26,5–50 | 20/1 | 2,4 | 18 | 0,8/10 | 1,8 | 2,4 мм | 43,2×38,1×12,7 |
| KADAMM ДМС-3-336/366-30-N | 0,336–0,366 | 30/2 | 0,6 | 20 | 0,3/3 | 1,25 | N | 195×74×20 |
| KADAMM ДМС-3-3400/3800-30-N | 3,4–3,8 | 30/2 | 0,5 | 20 | 0,5/5 | 1,25 | N | 78×68×20 |
| KADAMM ДМС-3-380/40000-20-2,92 | 0,38–40 | 20/- | 4,5 | 17 | 0,9/10 | 1,7 | 2,92 мм | 254×40,6×12,7 |
| KADAMM ДМС-3-380/470-K3-N | 0,38–0,47 | 300/20 | 0,8 | 20 | 0,3/3 | 1,25 | N | 164×155×22 |
| KADAMM ДМС-3-400/1000-30-SMA | 0,4–1 | 30/2 | 0,6 | 20 | 0,4/5 | 1,3 | SMA | 112×90×14 |
| KADAMM ДМС-3-400/2000-30-SMA | 0,4–2 | 30/- | 1,8 | 20 | 0,8/10 | 1,3 | SMA | 100×70×12 |
| KADAMM ДМС-3-400/6000-20-N | 0,4–6 | 20/1 | 2,8 | 18 | 0,8/8 | 1,5 | N | 130×74×20 |
| KADAMM ДМС-3-400/6000-20-SMA | 0,4–6 | 20/1 | 2,8 | 18 | 0,8/8 | 1,4 | SMA | 130×50×12 |
| KADAMM ДМС-3-433/30-30-N | 0,433 | 30/2 | 0,5 | 22 | 0,3/3 | 1,2 | N | 100×70×20 |
| KADAMM ДМС-3-440/900-60-N | 0,44–0,9 | 60/3 | 1 | 18 | 0,5/6 | 1,35 | N | 100×94×20 |
| KADAMM ДМС-3-450/6000-20-SMA | 0,45–6 | 20/- | — | 20 | 0,6/4 | 1,45 | SMA (розетка) | — |
| KADAMM ДМС-3-480/500-30-N | 0,48–0,5 | 30/2 | 0,3 | 20 | 0,3/3 | 1,2 | N | 90×78×20 |
| KADAMM ДМС-3-480/500-50-N | 0,48–0,5 | 50/3 | 0,3 | 20 | 0,3/3 | 1,2 | N | 100×90×20 |
| KADAMM ДМС-3-4950/4970-20-SMA | 4,95–4,97 | 20/1 | 0,5 | 20 | 0,4/4 | 1,25 | SMA | 55×50×12 |
| KADAMM ДМС-3-5/1000-50-SMA | 0,005–1 | 50/50 | 1 | 12 | 0,3/5 | 1,5 | SMA | 60×80×22 |
| KADAMM ДМС-3-500/18000-17-SMA | 0,5–18 | 17/- | — | 18 | 0,4/5 | 1,5 | SMA (розетка) | — |
| KADAMM ДМС-3-500/18000-20-SMA | 0,5–18 | 20/- | — | 17 | 0,4/5 | 1,5 | SMA (розетка) | — |
| KADAMM ДМС-3-500/18000-30-SMA | 0,5–18 | 30/5 | 2,1 | 18 | 0,5/5 | 1,45 | SMA | 203,2×38,8×12,7 |
| KADAMM ДМС-3-500/26500-30-SMA | 0,5–26,5 | 30/2 | 3 | 18 | 0,6/5 | 1,6 | SMA | 203,2×38,8×12,7 |
| KADAMM ДМС-3-500/3000-30-SMA | 0,5–3 | 30/2 | 1 | 18 | 0,5/5 | 1,3 | SMA | 90×48×12 |
| KADAMM ДМС-3-500/40000-20-2,92 | 0,5–40 | 20/2 | 4,3 | 18 | 0,8/9 | 1,7 | 2,92 мм | 203,2×38,8×12,7 |
| KADAMM ДМС-3-500/6000-20-SMA | 0,5–6 | — | 2,6 | 20 | — | — | SMA | 53×160×12 |
| KADAMM ДМС-3-500/6000-20-SMA-2 | 0,5–6 | 20/- | — | 20 | 0,6/4 | 1,45 | SMA (розетка) | — |
| KADAMM ДМС-3-500/6000-30-N | 0,5–6 | 30/2 | 2,8 | 18 | 0,8/8 | 1,5 | N | 130×74×20 |
| KADAMM ДМС-3-500/6000-30-SMA | 0,5–6 | 30/2 | 2,6 | 20 | 0,8/8 | 1,5 | SMA | 130×50×12 |
| KADAMM ДМС-3-500/700-K15-SMA | 0,5–0,7 | 150/20 | 0,6 | 18 | 0,5/6 | 1,3 | SMA | 108×86×14 |
| KADAMM ДМС-3-500/8000-20-SMA | 0,5–8 | 20/2 | 2,2 | 17 | 1/10 | 1,5 | SMA | 160×52×12 |
| KADAMM ДМС-3-500/8000-20-SMA-2 | 0,5–8 | — | 2,2 | 18 | — | — | SMA | 53×160×12 |
| KADAMM ДМС-3-555/3400-30-N | 0,555–3,4 | 30/2 | 1 | 20 | 0,7/7 | 1,25 | N | 136×78×20 |
| KADAMM ДМС-3-600/6000-30-N | 0,6–6 | 30/2 | 2,8 | 20 | 0,8/8 | 1,5 | N | 130×74×20 |
| KADAMM ДМС-3-600/6000-30-SMA | 0,6–6 | 30/2 | 1 | 20 | 0,8/8 | 1,5 | SMA | 130×50×12 |
| KADAMM ДМС-3-6000/10000-20-SMA | 6–10 | 20/1 | 1,2 | 18 | 0,6/6 | 1,5 | SMA | 51×38×10 |
| KADAMM ДМС-3-6000/18000-20-SMA | 6–18 | 20/1 | 1,2 | 18 | 0,2/6 | 1..25 | SMA | 110×50×10 |
| KADAMM ДМС-3-6000/26500-30-SMA | 6–26,5 | 30/2 | 1,4 | 18 | 0,6/7 | 1,6 | SMA | 43,2×38,1×12,7 |
| KADAMM ДМС-3-6000/40000-20-2,92 | 6–40 | 20/2 | 1,8 | 18 | 0,8/9 | 1,7 | 2,92 мм | 43,2×38,1×12,7 |
| KADAMM ДМС-3-6000/50000-20-2,4 | 6–50 | 20/1 | 2,4 | 18 | 0,9/11 | 1,8 | 2,4 мм | 43,2×38,1×12,7 |
| KADAMM ДМС-3-698/2700-50-N | 0,698–2,7 | 50/2 | 0,6 | 20 | 0,4/4 | 1,25 | N | 94×77×19 |
| KADAMM ДМС-3-698/2700-50-SMA | 0,698–2,7 | — | 0,5 | 19 | — | — | SMA, N | 120×71×21 |
| KADAMM ДМС-3-698/6000-30-N | 0,698–6 | 30/2 | 2 | 18 | 0,8/8 | 1,5 | N | 130×74×18 |
| KADAMM ДМС-3-700/1100-10-SMA | 0,7–1,1 | 10/- | 1 | 20 | 0,6/- | 1,35 | SMA | 86,5×45×12 |
| KADAMM ДМС-3-700/4000-30-N | 0,7–4 | 30/2 | 1,4 | 20 | 0,5/5 | 1,3 | N | 94×74×20 |
| KADAMM ДМС-3-700/4000-30-SMA | 0,7–4 | 30/2 | 1,2 | 15 | 0,5/5 | 1,3 | SMA | 94×50×12 |
| KADAMM ДМС-3-700/5000-30-N | 0,7–5 | 30/2 | 1,5 | 18 | 0,8/8 | 1,4 | N | 138×74×22 |
| KADAMM ДМС-3-7000/8000-20-SMA | 7–8 | 20/1 | 1 | 20 | 0,4/4 | 1,3 | SMA | 66,5×37,5×10 |
| KADAMM ДМС-3-7500/42000-10-2,92 | 7,5–42 | 10/- | — | 16 | 0,7/5 | 1,7 | 2,92 мм (розетка) | — |
| KADAMM ДМС-3-7500/42000-20-2,92 | 7,5–42 | 20/- | — | 18 | 0,7/5 | 1,5 | 2,92 мм (розетка) | — |
| KADAMM ДМС-3-80/300-20-SMA | 0,08–0,3 | 20/1 | 1 | 18 | 0,4/5 | 1,3 | SMA | 186×102×12 |
| KADAMM ДМС-3-800/1600-30-SMA | 0,8–1,6 | 30/2 | 0,6 | 20 | 0,4/4 | 1,3 | SMA | 71×50×14 |
| KADAMM ДМС-3-800/2500-50-SMA | 0,8–2,5 | — | 0,5 | 19 | — | — | SMA, N | 120×71×21 |
| KADAMM ДМС-3-800/2500-K2-7/16 | 0,8–2,5 | 200/- | 0,5 | 20 | 0,3/4 | 1,2 | 7/16DIN | 89×53×28 |
| KADAMM ДМС-3-8000/12000-20-SMA | 8–12 | 20/1 | 1 | 18 | 0,5/5 | 1,4 | SMA | 51×38×10 |
| KADAMM ДМС-3-9000/11000-20-SMA | 9–11 | 20/1 | 0,8 | 18 | 0,5/5 | 1,4 | SMA | 51×38×10 |
Подбор исполнения
- Сначала выбирают строку ДМС-3 по частоте: полоса модели шире рабочей (вся серия — до 50 ГГц).
- Развязка между выходами в серии ДМС-3 — от 8,9 до 30 дБ; для решёток и стендов важна высокая развязка.
- КСВН моделей ДМС-3 — от 1 до 1,8.
- Соединители ДМС-3 — SMA; ответные кабельные сборки и переходы подбирают под них.
Поставка и документы
Модели серии KADAMM ДМС-3 подбираем под задачу и поставляем вместе с остальными СВЧ-компонентами тракта. В документах карточки — техническое описание серии и каталог KADAMM; сертификаты и декларации — по запросу.
Вопросы и ответы
Можно ли использовать ДМС-3 как сумматор?
Да, ДМС-3 работает и на сложение. Мощность в режиме сложения указана в таблице отдельно (столбец «дел. / сумм.») и обычно ниже, чем при делении: часть мощности рассеивается на балластных резисторах.
Как подобрать модель ДМС-3 по частоте?
Выберите строку таблицы ДМС-3, полоса которой целиком накрывает рабочие частоты: широкополосные модели универсальны, но вносят больше потерь, чем узкополосные.
Что значит разбаланс в таблице ДМС-3?
Для ДМС-3 это разница амплитуд (дБ) и фаз (градусы) между выходами. Для антенных решёток и фазовых измерений выбирают модели с малым разбалансом.
