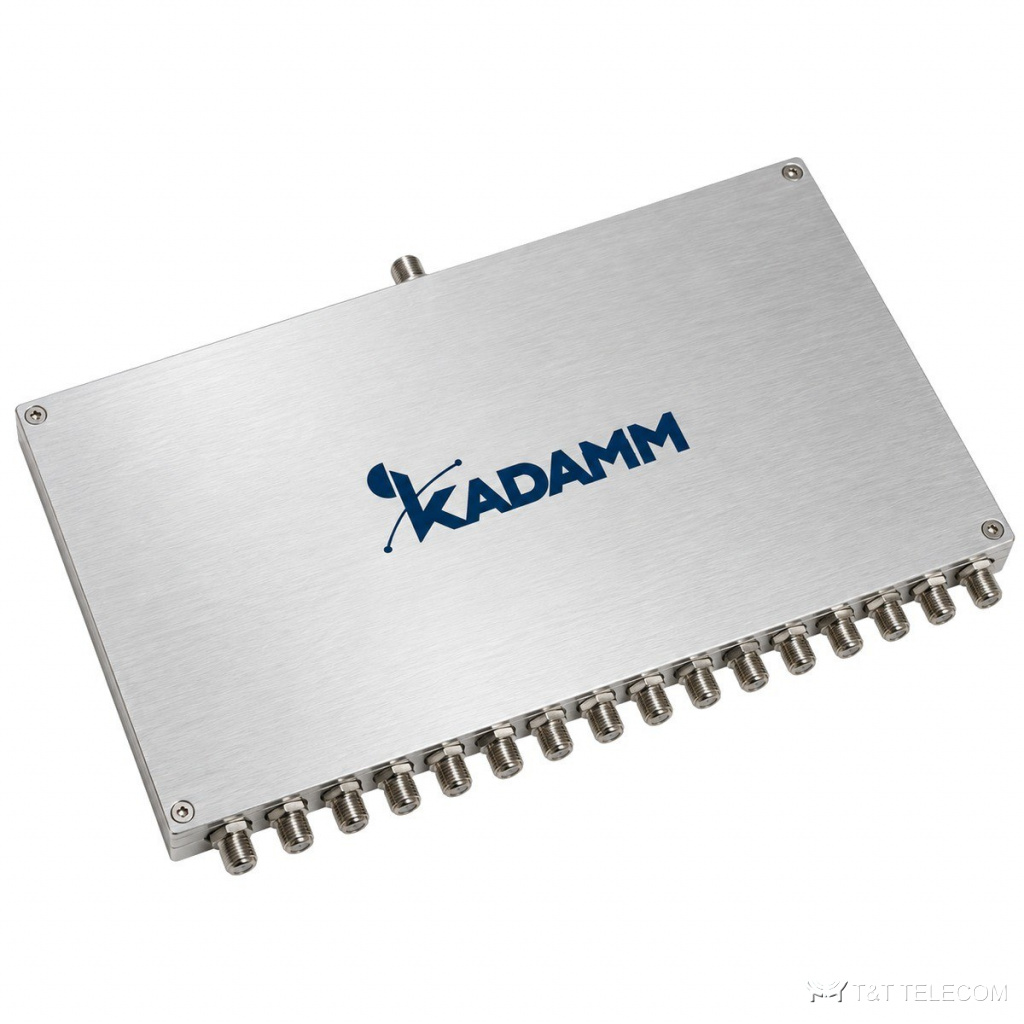

Серия KADAMM ДМС-12 — это делителей мощности СВЧ на 12 выходов. Серия ДМС-12 закрывает типовые схемы деления и сложения: от измерительного стенда до антенной решётки. Коротко о ДМС-12: диапазон до 40 ГГц; соединители SMA; потери 0,8–24,5 дБ. В таблице ниже — 28 исполнений серии ДМС-12 с частотами, мощностью, потерями и соединителями.
Область применения
- Антенные решётки и ФАР: распределение сигнала по элементам с контролем амплитудного и фазового разбаланса — ДМС-12.
- Лабораторные установки: подача одного опорного сигнала на несколько входов — ДМС-12.
- Суммирование выходов нескольких усилительных модулей — ДМС-12 в обратном включении.
Исполнения серии ДМС-12
| Артикул | Частоты, ГГц | Мощность дел. / сумм., Вт | Потери, дБ | Развязка, дБ | Разбаланс, ±дБ / ° | КСВН | Соединитель | Габариты, мм |
|---|---|---|---|---|---|---|---|---|
| KADAMM ДМС-12-0/4000-2-N | 0–4 | 2/- | 23,6 | 20 | 2/- | 1,5 | N | 90,59×90,59×20 |
| KADAMM ДМС-12-0/5000-2-SMA | 0–5 | 2/- | 24,5 | 20 | 0,9/9 | 1,3 | SMA | 178×70×12,5 |
| KADAMM ДМС-12-1000/2000-30-N | 1–2 | 30/2 | 1,5 | 20 | 0,5/6 | 1,4 | N | 300×100×20 |
| KADAMM ДМС-12-1000/20000-20-SMA | 1–20 | 20/- | — | 15 | 0,7/6 | 1,65 | SMA (розетка) | — |
| KADAMM ДМС-12-18000/40000-20-2,92 | 18–40 | 20/2 | 6 | 18 | 1/15 | 1,7 | 2,92 мм | 180,5×56×12,7 |
| KADAMM ДМС-12-2000/12000-20-SMA | 2–12 | 20/1 | 3 | 17 | 0,8/8 | 1,5 | SMA | 168×102×10 |
| KADAMM ДМС-12-2000/18000-20-SMA | 2–18 | 20/1 | 4,2 | 15 | 0,8/12 | 2 | SMA | 230×120×10 |
| KADAMM ДМС-12-2000/18000-20-SMA-2 | 2–18 | 20/- | — | 17 | 0,7/6 | 1,5 | SMA (розетка) | — |
| KADAMM ДМС-12-2000/6000-30-SMA | 2–6 | 30/2 | 2,2 | 18 | 0,8/10 | 1,5 | SMA | 156×92×10 |
| KADAMM ДМС-12-2000/8000-30-SMA | 2–8 | 30/2 | 1,6 | 18 | 0,6/6 | 1,45 | SMA | 156×92×10 |
| KADAMM ДМС-12-240/30-SMA | 0,24 | 30/2 | 0,8 | 20 | 0,5/4 | 1,3 | SMA | 280×152×14 |
| KADAMM ДМС-12-300/18000-30-SMA | 0,3–18 | 30/5 | 10 | 18 | 0,8/12 | 1,6 | SMA | 312,4×156×12,7 |
| KADAMM ДМС-12-400/6000-18-SMA | 0,4–6 | 18/- | — | 13 | 1/12 | 1,6 | SMA (розетка) | — |
| KADAMM ДМС-12-470/27000-18-SMA | 0,47–27 | 18/- | — | 15 | 0,7/12 | 1,6 | SMA (розетка) | — |
| KADAMM ДМС-12-4900/5200-30-SMA | 4,9–5,2 | 30/2 | 1 | 20 | 0,6/3 | 1,4 | SMA | 156×92×10 |
| KADAMM ДМС-12-500/18000-20-SMA | 0,5–18 | 20/- | — | 16 | 0,7/12 | 1,6 | SMA (розетка) | — |
| KADAMM ДМС-12-500/18000-30-SMA | 0,5–18 | 30/5 | 6,5 | 18 | 0,7/12 | 1,6 | SMA | 275×165,7×12,7 |
| KADAMM ДМС-12-500/6000-20-SMA | 0,5–6 | 20/- | — | 15 | 0,7/12 | 1,75 | SMA (розетка) | — |
| KADAMM ДМС-12-500/8000-20-SMA | 0,5–8 | 20/1 | 5 | 16 | 1,2/12 | 1,6 | SMA | 286×180×12 |
| KADAMM ДМС-12-5000/6000-20-SMA | 5–6 | 20/1 | 1,6 | 20 | 0,25/5 | 1,22 | SMA | 156×92×10 |
| KADAMM ДМС-12-5800/20-SMA | 5,8 | 20/1 | 1,6 | 20 | 0,5/6 | 1,4 | SMA | 156×92×10 |
| KADAMM ДМС-12-600/6000-30-SMA | 0,6–6 | 30/2 | 5 | 18 | 1/12 | 1,5 | SMA | 180×178×12 |
| KADAMM ДМС-12-6000/18000-20-SMA | 6–18 | 20/1 | 2 | 16 | 0,6/8 | 1,8 | SMA | 154×76×10 |
| KADAMM ДМС-12-6000/26500-30-SMA | 6–26,5 | 30/2 | 3,4 | 18 | 0,8/12 | 1,6 | SMA | 180,5×56×12,7 |
| KADAMM ДМС-12-6000/40000-20-2,92 | 6–40 | 20/2 | 6 | 18 | 1/15 | 1,7 | SMA | 180,5×56×12,7 |
| KADAMM ДМС-12-700/6000-30-SMA | 0,7–6 | 30/- | 4,3 | 16 | 1/20 | 1,6 | SMA | 272×106×10 |
| KADAMM ДМС-12-8000/12000-20-SMA | 8–12 | 20/1 | 1,5 | 16 | 0,6/8 | 1,7 | SMA | 154×76×10 |
| KADAMM ДМС-12-900/1300-K1-N | 0,9–1,3 | 100/100 | 1,5 | 20 | 0,4/8 | 1,5 | N | 300×120×20 |
На что смотреть при выборе
- Сначала выбирают строку ДМС-12 по частоте: полоса модели шире рабочей (вся серия — до 40 ГГц).
- Развязка между выходами в серии ДМС-12 — от 13 до 20 дБ; для решёток и стендов важна высокая развязка.
- КСВН моделей ДМС-12 — от 1,22 до 2.
- Соединители ДМС-12 — SMA; ответные кабельные сборки и переходы подбирают под них.
Поставка и документы
Модели серии KADAMM ДМС-12 подбираем под задачу и поставляем вместе с остальными СВЧ-компонентами тракта. В документах карточки — техническое описание серии и каталог KADAMM; сертификаты и декларации — по запросу.
Вопросы и ответы
Можно ли использовать ДМС-12 как сумматор?
Да, ДМС-12 работает и на сложение. Мощность в режиме сложения указана в таблице отдельно (столбец «дел. / сумм.») и обычно ниже, чем при делении: часть мощности рассеивается на балластных резисторах.
Как подобрать модель ДМС-12 по частоте?
Выберите строку таблицы ДМС-12, полоса которой целиком накрывает рабочие частоты: широкополосные модели универсальны, но вносят больше потерь, чем узкополосные.
Что значит разбаланс в таблице ДМС-12?
Для ДМС-12 это разница амплитуд (дБ) и фаз (градусы) между выходами. Для антенных решёток и фазовых измерений выбирают модели с малым разбалансом.
