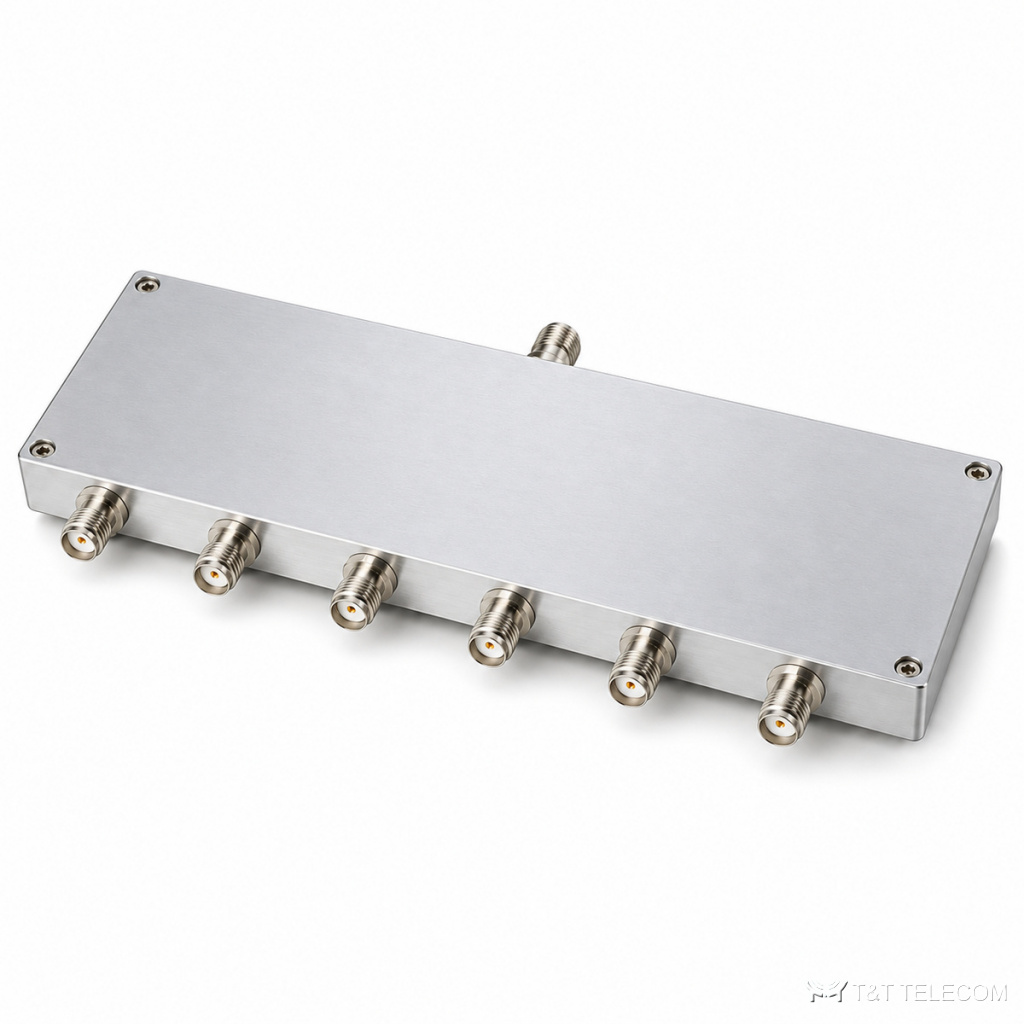

Серия KADAMM ДМС-5 — это делителей мощности СВЧ на 5 выходов. Серия ДМС-5 закрывает типовые схемы деления и сложения: от измерительного стенда до антенной решётки. Коротко о ДМС-5: диапазон до 44 ГГц; соединители SMA; потери 1–17,5 дБ. В таблице ниже — 15 исполнений серии ДМС-5 с частотами, мощностью, потерями и соединителями.
Область применения
- Фазированные решётки и многолучевые антенны: деление мощности по излучателям — ДМС-5.
- Лабораторные установки: подача одного опорного сигнала на несколько входов — ДМС-5.
- Сложение мощности усилителей в передатчиках и радиолокации — ДМС-5 в режиме сумматора.
Исполнения серии ДМС-5
| Артикул | Частоты, ГГц | Мощность дел. / сумм., Вт | Потери, дБ | Развязка, дБ | Разбаланс, ±дБ / ° | КСВН | Соединитель | Габариты, мм |
|---|---|---|---|---|---|---|---|---|
| KADAMM ДМС-5-0/3000-2-SMA | 0–3 | 2/- | 17,5 | 15 | 0,8/- | 1,25 | SMA | 25,4×29,3×16 |
| KADAMM ДМС-5-0/6000-1-SMA-1 | 0–6 | 1/- | 14 | — | — | 1,35 | SMA (розетка) | — |
| KADAMM ДМС-5-1000/2000-20-SMA | 1–2 | 20/- | 7,8 | 15 | 2/6 | 1,5 | SMA (розетка) | — |
| KADAMM ДМС-5-18000/26500-30-SMA | 18–26,5 | 30/2 | 1,8 | 16 | 0,7/8 | 1,6 | SMA | 93×68,6×12,7 |
| KADAMM ДМС-5-18000/40000-20-2,92 | 18–40 | 20/2 | 2,5 | 16 | 1/10 | 1,7 | 2,92 мм | 93×68,6×12,7 |
| KADAMM ДМС-5-2000/18000-30-SMA | 2–18 | 30/5 | 1,6 | 18 | 0,7/8 | 1,6 | SMA | 145×64,6×12,7 |
| KADAMM ДМС-5-2000/26500-30-SMA | 2–26,5 | 30/2 | 2,2 | 18 | 0,9/10 | 1,6 | SMA | 145×64,6×12,7 |
| KADAMM ДМС-5-2000/4000-20-SMA | 2–4 | 20/1 | 1 | 18 | 0,8/8 | 1,3 | SMA | 100×80×12 |
| KADAMM ДМС-5-2400/2700-50-SMA | 2,4–2,7 | 50/3 | 1,2 | 18 | 0,6/6 | 1,4 | SMA | 130×92×16 |
| KADAMM ДМС-5-24000/44000-20-2,4 | 24–44 | 20/1 | 2,8 | 16 | 1/10 | 1,8 | 2,4 мм | 73×68,6×12,7 |
| KADAMM ДМС-5-26500/40000-20-2,92 | 26,5–40 | 20/2 | 2,5 | 16 | 0,8/10 | 1,8 | 2,92 мм | 73×68,6×12,7 |
| KADAMM ДМС-5-500/18000-30-SMA | 0,5–18 | 30/5 | 4,5 | 16 | 0,8/8 | 1,5 | SMA | 250×72,7×12,7 |
| KADAMM ДМС-5-6000/18000-30-SMA | 6–18 | 30/5 | 1,4 | 16 | 0,6/7 | 1,6 | SMA | 93×68,6×12,7 |
| KADAMM ДМС-5-6000/26500-30-SMA | 6–26,5 | 30/2 | 1,8 | 16 | 0,8/8 | 1,6 | SMA | 93×68,6×12,7 |
| KADAMM ДМС-5-6000/40000-20-2,92 | 6–40 | 20/2 | 2,5 | 15 | 0,1/10 | 1,7 | 2,92 мм | 93×68,6×12,7 |
На что смотреть при выборе
- Сначала выбирают строку ДМС-5 по частоте: полоса модели шире рабочей (вся серия — до 44 ГГц).
- Развязка между выходами в серии ДМС-5 — от 15 до 18 дБ; для решёток и стендов важна высокая развязка.
- КСВН моделей ДМС-5 — от 1,25 до 1,8.
- Соединители ДМС-5 — SMA; ответные кабельные сборки и переходы подбирают под них.
Поставка и документы
Поставляем KADAMM ДМС-5 по России: подберём модель по частоте, мощности и соединителям, добавим кабельные сборки и нагрузки. Техническое описание серии и каталог СВЧ-компонентов KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Можно ли использовать ДМС-5 как сумматор?
Да, ДМС-5 работает и на сложение. Мощность в режиме сложения указана в таблице отдельно (столбец «дел. / сумм.») и обычно ниже, чем при делении: часть мощности рассеивается на балластных резисторах.
Как подобрать модель ДМС-5 по частоте?
Выберите строку таблицы ДМС-5, полоса которой целиком накрывает рабочие частоты: широкополосные модели универсальны, но вносят больше потерь, чем узкополосные.
Что значит разбаланс в таблице ДМС-5?
Для ДМС-5 это разница амплитуд (дБ) и фаз (градусы) между выходами. Для антенных решёток и фазовых измерений выбирают модели с малым разбалансом.
