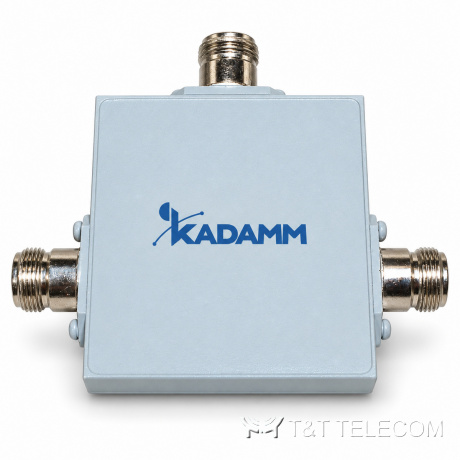

Делители мощности СВЧ KADAMM ДМС-2-К — на 2 выхода, до 40 ГГц, 11 моделей
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
Серия KADAMM ДМС-2-К — это делителей мощности СВЧ на 2 выхода. Задача ДМС-2-К — распределить сигнал по каналам с одинаковой амплитудой и фазой либо сложить мощности усилителей. Коротко о ДМС-2-К: диапазон до 40 ГГц; соединители SMA; потери 0,5–3,5 дБ. В таблице ниже — 11 исполнений серии ДМС-2-К с частотами, мощностью, потерями и соединителями.
Область применения
- Антенные решётки и ФАР: распределение сигнала по элементам с контролем амплитудного и фазового разбаланса — ДМС-2-К.
- Измерительные стенды и испытания: деление сигнала генератора на несколько приборов или каналов — ДМС-2-К.
- Сложение мощности усилителей в передатчиках и радиолокации — ДМС-2-К в режиме сумматора.
Исполнения серии ДМС-2-К
| Артикул | Частоты, ГГц | Потери, дБ | Развязка, дБ | КСВН | Соединитель | Разбаланс, ±дБ |
|---|---|---|---|---|---|---|
| KADAMM ДМС-2-0/2700-SMA(р) | 0-2,7 | 3,5 | 5 | 1,25 | SMA (розетка) | ≤±0,15 |
| KADAMM ДМС-2-18000/40000-2,92(р) | 18-40 | 1,5 | 18 | 1,6 | 2,92 (розетка) | ≤±0,3 |
| KADAMM ДМС-2-2000/18000-SMA(р) | 2-18 | 1,2 | 15 | 1,4 | SMA (розетка) | ≤±0,4 |
| KADAMM ДМС-2-2000/3000-N(р) | 2-3 | 0,5 | 15 | 1,25 | N (розетка) | ≤±0,2 |
| KADAMM ДМС-2-3000/4000-N(р) | 3-4 | 0,5 | 15 | 1,25 | N (розетка) | ≤±0,2 |
| KADAMM ДМС-2-4000/8000-SMA(р) | 4-8 | 0,5 | 15 | 1,25 | SMA (розетка) | ≤±0,3 |
| KADAMM ДМС-2-500/18000-SMA(р) | 0,5-18 | 1,9 | 15 | 1,7 | SMA (розетка) | ≤±0,4 |
| KADAMM ДМС-2-800/2700-N(р) | 0,8-2,7 | 0,5 | 15 | 1,25 | N (розетка) | ≤±0,15 |
| KADAMM ДМС-2-8000/12000-SMA(р) | 8-12 | 0,6 | 15 | 1,25 | SMA (розетка) | ≤±0,3 |
| KADAMM ДМС-2-8000/18000-SMA(р) | 8-18 | 0,8 | 15 | 1,35 | SMA (розетка) | ≤±0,3 |
| KADAMM ДМС-2-8000/40000-2,92(р) | 8-40 | 2 | 15 | 1,5 | 2,92 (розетка) | ≤±0,4 |
Общие характеристики
| Параметр | Значение |
|---|---|
| Число выходов | 1: 2 |
Как выбрать модель
- Сначала выбирают строку ДМС-2-К по частоте: полоса модели шире рабочей (вся серия — до 40 ГГц).
- Развязка между выходами в серии ДМС-2-К — от 5 до 18 дБ; для решёток и стендов важна высокая развязка.
- КСВН моделей ДМС-2-К — от 1,25 до 1,7.
- Соединители ДМС-2-К — SMA; ответные кабельные сборки и переходы подбирают под них.
Поставка и документы
Модели серии KADAMM ДМС-2-К подбираем под задачу и поставляем вместе с остальными СВЧ-компонентами тракта. В документах карточки — техническое описание серии и каталог KADAMM; сертификаты и декларации — по запросу.
Вопросы и ответы
Как подобрать модель ДМС-2-К по частоте?
Выберите строку таблицы ДМС-2-К, полоса которой целиком накрывает рабочие частоты: широкополосные модели универсальны, но вносят больше потерь, чем узкополосные.
Что значит разбаланс в таблице ДМС-2-К?
Для ДМС-2-К это разница амплитуд (дБ) и фаз (градусы) между выходами. Для антенных решёток и фазовых измерений выбирают модели с малым разбалансом.
Какие соединители бывают у ДМС-2-К?
У ДМС-2-К они указаны в столбце «Соединитель» таблицы исполнений; для миллиметрового диапазона — прецизионные соединители 2,92; 2,4; 1,85 и 1,0 мм.
