Делители мощности СВЧ KADAMM ДМС-М — до 50 ГГц, 40 моделей

Name: Делители мощности СВЧ KADAMM ДМС-М — до 50 ГГц, 40 моделей
Brand: KADAMM
SKU: KADAMM ДМС-М

Делители мощности СВЧ

ПроизводительKADAMM

Ценапо запросу

Каталог KADAMM: СВЧ-компоненты KADAMM ДМС-М — техническое описание

Доставка по Россиии СНГ с ведущими транспортными операторами
Составим ТЗинженеры разберутся в вашей задаче
Выезд инженерана место, чтобы оценить задачу
Монтаж и пусконаладкасопровождение на всём сроке службы
Военный регистрработаем с предприятиями ВПК

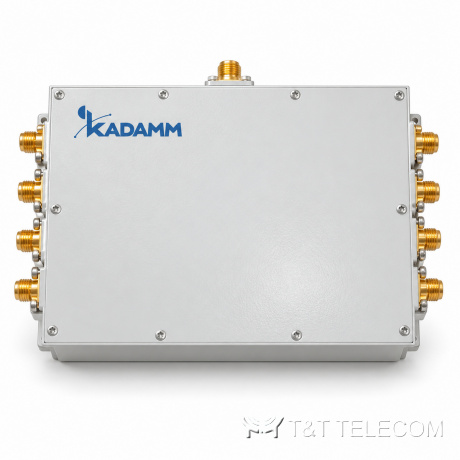

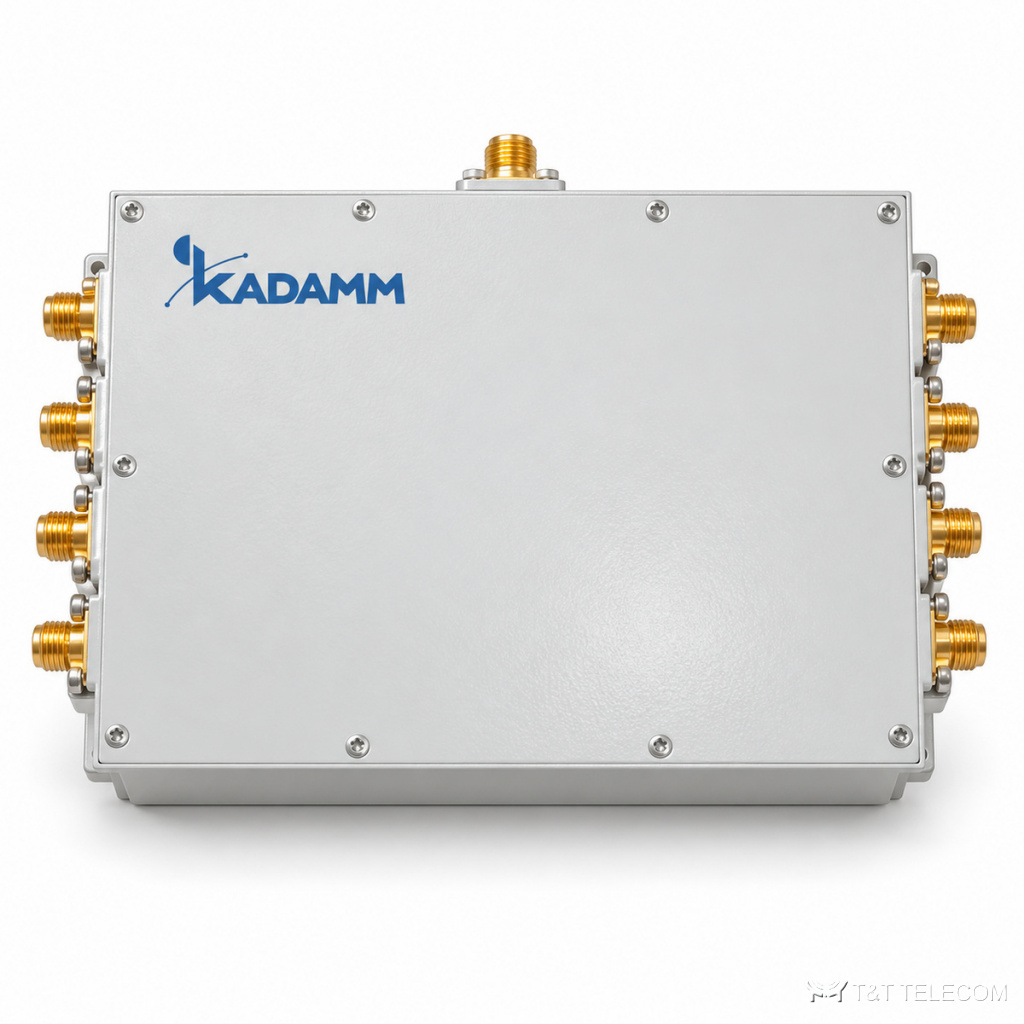

KADAMM ДМС-М: делителей мощности СВЧ. Серия ДМС-М закрывает типовые схемы деления и сложения: от измерительного стенда до антенной решётки. В серии ДМС-М: диапазон до 50 ГГц; соединители N; потери 0,5–27 дБ. В таблице ниже — 40 исполнений серии ДМС-М с частотами, мощностью, потерями и соединителями.

Область применения

Антенные решётки и ФАР: распределение сигнала по элементам с контролем амплитудного и фазового разбаланса — ДМС-М.
Лабораторные установки: подача одного опорного сигнала на несколько входов — ДМС-М.
Суммирование выходов нескольких усилительных модулей — ДМС-М в обратном включении.

Исполнения серии ДМС-М

Артикул	Частоты, ГГц	Потери, дБ	Развязка, дБ	КСВН	Соединитель	Выходов	Разбаланс, ±дБ
KADAMM ДМС-16-1000/2000-N(р)	1-2	—	15	1,5	N (розетка)	1: 16	≤±0,4
KADAMM ДМС-16-2000/6000-N(р)	2,0-6,0	0,9	15	1,5	N (розетка)	1: 16	≤±0,5
KADAMM ДМС-16-4000/8000-2,92(р)	4-8	—	15	1,5	2,92 (розетка)	1: 16	≤±0,5
KADAMM ДМС-16-5700/5900-SMA(р)	5,7-5,9	—	15	1,25	SMA (розетка)	1: 16	≤±0,5
KADAMM ДМС-17700/21200-2,92(р)	17,7-21,2	1,3	16	1,5	2,92 (розетка)	1,4	≤±0,3
KADAMM ДМС-22-0/1000-5-N	0–1	27	—	1,4	N (розетка)	1: 22	—
KADAMM ДМС-27500/31000-2,92(р)	27,5-31,0	1,3	16	1,5	2,92 (розетка)	1,4	≤±0,3
KADAMM ДМС-3-2000/2300-N(р)	2,0-2,3	0,5	15	1,25	N (розетка)	1: 3	≤±0,2
KADAMM ДМС-3-2500/2700-N(р)	2,5-2,7	0,7	15	1,25	N (розетка)	1: 3	≤±0,2
KADAMM ДМС-3-3400/3600-N(р)	3,4-3,6	0,6	15	1,25	N (розетка)	1: 3	≤±0,2
KADAMM ДМС-3-800/2700-N(р)	0,8-2,7	0,6	15	1,25	N (розетка)	1: 3	≤±0,2
KADAMM ДМС-3-8000/12000-N(р)	8,0-12,0	1,2	15	1,35	N (розетка)	1: 3	≤±0,3
KADAMM ДМС-4-2000/2300-N(р)	2,0-2,3	0,8	15	1,25	N (розетка)	1: 4	≤±0,1
KADAMM ДМС-4-2000/6000-SMA(р)	2,0-6,0	0,9	15	1,5	SMA (розетка)	1: 4	≤±0,3
KADAMM ДМС-4-2500/2700-N(р)	2,5-2,7	0,8	15	1,25	N (розетка)	1: 4	≤±0,1
KADAMM ДМС-4-3400/3600-N(р)	3,4-3,6	0,8	15	1,25	N (розетка)	1: 4	≤±0,2
KADAMM ДМС-4-6000/18000-SMA(р)	6,0-18,0	1,5	15	1,5	SMA (розетка)	1: 4	≤±0,3
KADAMM ДМС-4-8000/12000-SMA(р)	8,0-12,0	1,2	15	1,5	SMA (розетка)	1: 4	≤±0,3
KADAMM ДМС-4-950/2500-N(р)	0,95-2,5	0,7	18	1,25	N (розетка)	1: 4	≤±0,2
KADAMM ДМС-47000/50000-2,4(р)	47,0-50,0	2,5	15	1,5	2,4 (розетка)	1,4	≤±0,7
KADAMM ДМС-5-13000/14000-SMA(р)	13,0-14,0	0,8	15	1,5	SMA (розетка)	1: 5	≤±0,5
KADAMM ДМС-5-2000/2300-N(р)	2,0-2,3	1,0	15	1,4	N (розетка)	1: 5	≤±0,2
KADAMM ДМС-5-2500/2700-N(р)	2,5-2,7	1,0	15	1,4	N (розетка)	1: 5	≤±0,2
KADAMM ДМС-5-3400/3600-N(р)	3,4-3,6	1,0	15	1,4	N (розетка)	1: 5	≤±0,25
KADAMM ДМС-5-8000/9000-SMA(р)	8,0-9,0	0,9	15	1,4	SMA (розетка)	1: 5	≤±0,3
KADAMM ДМС-6-2000/2300-N(р)	2,0-2,3	1,2	15	1,5	N (розетка)	1: 6	≤±0,2
KADAMM ДМС-6-2500/2700-N(р)	2,5-2,7	1,2	15	1,5	N (розетка)	1: 6	≤±0,3
KADAMM ДМС-6-3400/3600-N(р)	3,4-3,6	1,2	15	1,5	N (розетка)	1: 6	≤±0,25
KADAMM ДМС-64-3000/4000-20-SMA	3–4	—	20	1,5	SMA (розетка)	1: 64	—
KADAMM ДМС-8-2000/18000-SMA(р)	2-18	4	16	1,8	SMA (розетка)	1: 8	≤±0,9
KADAMM ДМС-8-4400/6500-SMA(р)	4,4-6,5	0,6	15	1,3	SMA (розетка)	1: 8	≤±0,4
KADAMM ДМС-8-500/2000-SMA(р)	0,5-2	1,5	15	1,5	SMA (розетка)	1: 8	≤±0,4
KADAMM ДМС-8-500/6000-SMA(р)	0,5-6	3,5	15	1,5	SMA (розетка)	1: 8	≤±0,5
KADAMM ДМС-8-7120/7250-SMA(р)	7,12-7,25	0,6	15	1,4	SMA (розетка)	1: 8	≤±0,3
KADAMM ДМС-8-8000/12000-SMA(р)	8-12	1,6	16	1,5	SMA (розетка)	1: 8	≤±0,6
KADAMM ДМС-8-8000/15000	8-15	2	16	1,5	SMP (в)	1: 8	≤±0,5
KADAMM ДМС-8-9300/9500-SMA(р)	9,3-9,5	0,7	18	1,3	SMA (розетка)	1: 8	≤±0,3
KADAMM ДМС-8000/15000-SMA(р)	8,0-15,0	1,6	16	1,5	SMA (розетка)	1,6	≤±0,3
KADAMM ДМС-9-1200/1600-10-SMA	1,2–1,6	—	20	1,5	SMA (розетка)	1: 9	—
KADAMM ДМС-9-6000/18000-30-SMA	6–18	—	18	1,6	SMA (розетка)	1: 9	0,6

Подбор исполнения

Полоса выбранной модели ДМС-М должна целиком накрывать рабочие частоты системы (серия: до 50 ГГц).
Развязка между выходами в серии ДМС-М — от 15 до 20 дБ; для решёток и стендов важна высокая развязка.
КСВН моделей ДМС-М — от 1,25 до 1,8.
Соединители ДМС-М — N; ответные кабельные сборки и переходы подбирают под них.

Поставка и документы

Поставляем KADAMM ДМС-М по России: подберём модель по частоте, мощности и соединителям, добавим кабельные сборки и нагрузки. Техническое описание серии и каталог СВЧ-компонентов KADAMM приложены к карточке; сертификаты и декларации — по запросу.

Вопросы и ответы

Что значит разбаланс в таблице ДМС-М?
Для ДМС-М это разница амплитуд (дБ) и фаз (градусы) между выходами. Для антенных решёток и фазовых измерений выбирают модели с малым разбалансом.

Какие соединители бывают у ДМС-М?
У ДМС-М они указаны в столбце «Соединитель» таблицы исполнений; для миллиметрового диапазона — прецизионные соединители 2,92; 2,4; 1,85 и 1,0 мм.

Можно ли использовать ДМС-М как сумматор?
Да, ДМС-М работает и на сложение. Мощность в режиме сложения указана в таблице отдельно (столбец «дел. / сумм.») и обычно ниже, чем при делении: часть мощности рассеивается на балластных резисторах.
