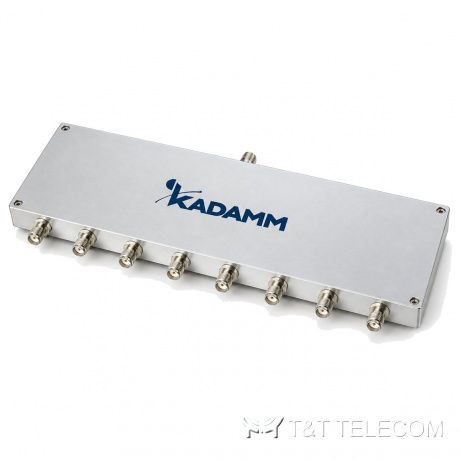

Делители мощности СВЧ KADAMM ДМС-8 — на 8 выходов, до 67 ГГц, 148 моделей
Делители мощности СВЧ
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

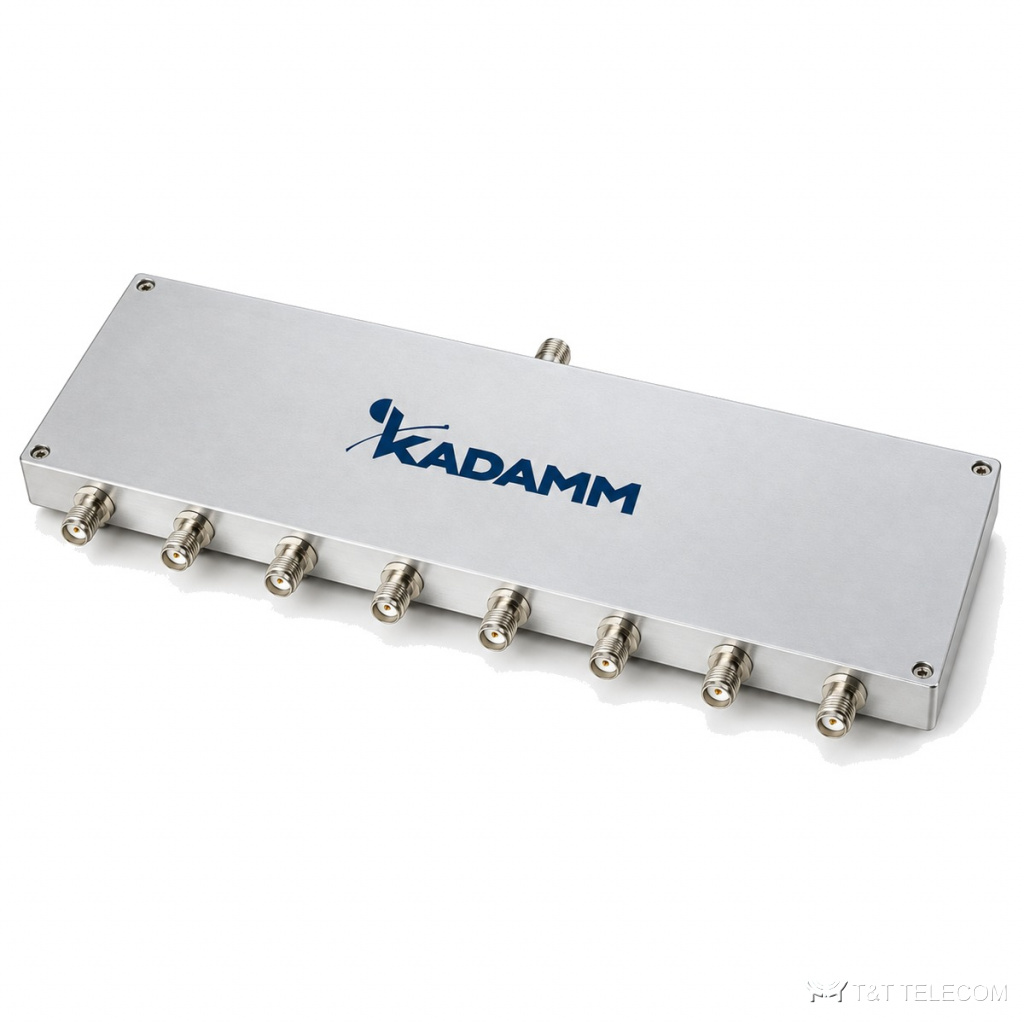

KADAMM ДМС-8 — серия делителей мощности СВЧ на 8 выходов. Задача ДМС-8 — распределить сигнал по каналам с одинаковой амплитудой и фазой либо сложить мощности усилителей. В серии ДМС-8: диапазон до 67 ГГц; соединители SMA; потери 0,3–23 дБ. В таблице ниже — 148 исполнений серии ДМС-8 с частотами, мощностью, потерями и соединителями.
Где применяют
- Антенные решётки и ФАР: распределение сигнала по элементам с контролем амплитудного и фазового разбаланса — ДМС-8.
- Измерительные стенды и испытания: деление сигнала генератора на несколько приборов или каналов — ДМС-8.
- Суммирование выходов нескольких усилительных модулей — ДМС-8 в обратном включении.
Исполнения серии ДМС-8
| Артикул | Частоты, ГГц | Мощность дел. / сумм., Вт | Потери, дБ | Развязка, дБ | Разбаланс, ±дБ / ° | КСВН | Соединитель | Габариты, мм |
|---|---|---|---|---|---|---|---|---|
| KADAMM ДМС-8-0/10000-0,5-SMA | 0–10 | 0,5/- | 18±2,8 | - | 2/- | 1,6 | SMA | 106×50×12 |
| KADAMM ДМС-8-0/18000-1-SMA | 0–18 | 1/- | 23 | 10 | 1,2/12 | 2,5 | SMA | 92,5×60,18×10 |
| KADAMM ДМС-8-0/2000-2-N | 0–2 | 2/- | 19 | 17,5 | 0,5/1 | 1,25 | N | 200×60×20 |
| KADAMM ДМС-8-0/2000-2-SMA | 0–2 | 2/- | 19 | 17,5 | 0,3/3 | 1,15 | SMA | 120×60×12 |
| KADAMM ДМС-8-0/3000-2-N | 0–3 | 2/- | 19,5 | 18,5 | 0,5/2 | 1,3 | N | 60,47×59,55×20 |
| KADAMM ДМС-8-0/3000-2-SMA | 0–3 | 2/- | 18±1,5 | 18 | 1/- | 1,3 | SMA | 43,2×42,5×16 |
| KADAMM ДМС-8-0/4000-2-SMA | 0–4 | 2/- | 19,5 | 17 | 0,8/8 | 1,4 | SMA | 120×60×12 |
| KADAMM ДМС-8-0/6000-2-SMA | 0–6 | 2/- | 18±2,5 | 18 | 1,2/- | 1,5 | SMA | 43,2×42,5×16 |
| KADAMM ДМС-8-0/8000-2-SMA | 0–8 | 2/- | 20±1,5 | 18 | 1,8/- | 1,6 | SMA | 43,2×42,5×16 |
| KADAMM ДМС-8-10/100-1-SMA | 0,01–0,1 | 1/0,5 | 1 | 20 | 0,4/4 | 1,3 | SMA | 120×32×13 |
| KADAMM ДМС-8-100/2000-100-SMA | 0,1–2 | 100/- | — | 18 | 0,3/4 | 1,4 | SMA (розетка) | — |
| KADAMM ДМС-8-100/2000-30-SMA | 0,1–2 | 30/2 | 3,4 | 18 | 0,3/4 | 1,35 | SMA | 224×220×10 |
| KADAMM ДМС-8-100/2000-30-SMA-2 | 0,1–2 | — | 4 | 18 | — | — | SMA | 220×225×11 |
| KADAMM ДМС-8-100/3000-30-SMA | 0,1–3 | 30/2 | 6,5 | 18 | 0,3/6 | 1,35 | SMA | 322×170×10 |
| KADAMM ДМС-8-100/4000-30-SMA(в)-SMA | 0,1–4 | 30/2 | 6,5 | 12 | 0,5/6 | 1,55 | SMA | 252×158×10 |
| KADAMM ДМС-8-100/700-1-SMA | 0,1–0,7 | 1/0,5 | 2 | 18 | 0,4/8 | 1,5 | SMA | 120×32×13 |
| KADAMM ДМС-8-100/700-30-SMA | 0,1–0,7 | 30/2 | 2 | 20 | 0,3/3 | 1,25 | SMA | 190×190×12 |
| KADAMM ДМС-8-1000/1700-30-SMA | 1–1,7 | 30/2 | 0,8 | 22 | 0,4/4 | 1,25 | SMA | 112×70×12 |
| KADAMM ДМС-8-1000/18000-20-SMA | 1–18 | 20/1 | 4 | 15 | 0,5/10 | 1,8 | SMA | 156×110×10 |
| KADAMM ДМС-8-1000/26500-30-SMA | 1–26,5 | 30/2 | 5,4 | 18 | 0,5/7 | 1,6 | SMA | 120×110×12,7 |
| KADAMM ДМС-8-1000/3000-30-SMA | 1–3 | 30/2 | 1 | 18 | 0,3/4 | 1,3 | SMA | 112×70×12 |
| KADAMM ДМС-8-1000/40000-20-2,92 | 1–40 | 20/2 | 7,3 | 18 | 0,7/11 | 1,7 | 2,92 мм | 120×110×12,7 |
| KADAMM ДМС-8-1000/40000-20-2,92-2 | 1–40 | 20/- | — | 16 | 0,6/9 | 1,7 | 2,92 мм (розетка) | — |
| KADAMM ДМС-8-1000/50000-20-2,4 | 1–50 | 20/2 | 9,2 | 18 | 0,9/14 | 1,8 | 2,4 мм | 120×110×12,7 |
| KADAMM ДМС-8-1000/6000-30-SMA | 1–6 | 30/2 | 2 | 23 | 0,2/4 | 1,25 | SMA | 110×82×12 |
| KADAMM ДМС-8-1100/1700-30-TNC | 1,1–1,7 | 30/2 | 0,8 | 22 | 0,3/3 | 1,25 | TNC | 192×62×20 |
| KADAMM ДМС-8-12000/26500-20-SMA | 12–26,5 | 20/- | — | 16 | 0,8/6 | 1,6 | SMA (розетка) | — |
| KADAMM ДМС-8-1370/30-SMA | 1,37 | 30/2 | 0,8 | 20 | 0,2/3 | 1,2 | SMA | 112×70×12 |
| KADAMM ДМС-8-1500/1700-20-SMA | 1,5–1,7 | 20/1 | 0,3 | 20 | 0,2/4 | 1,25 | SMA | 138×125×14 |
| KADAMM ДМС-8-1500/5000-30-SMA | 1,5–5 | 30/2 | 1,2 | 20 | 0,2/2 | 1,3 | SMA | 108×63×10 |
| KADAMM ДМС-8-1525/1850-K1-N | 1,525–1,85 | 100/10 | 0,8 | 18 | 0,3/4 | 1,2 | N | 212×125×22 |
| KADAMM ДМС-8-17000/31000-20-2,92 | 17–31 | 20/1 | 2 | 16 | 0,5/6 | 1,6 | 2,92 мм | 104×40×10 |
| KADAMM ДМС-8-18000/26500-20-2,92 | 18–26,5 | 20/1 | 1,8 | 16 | 0,5/6 | 1,6 | 2,92 мм | 104×40×10 |
| KADAMM ДМС-8-18000/40000-10-2,92 | 18–40 | — | 3,5 | 15 | — | — | 2,92 мм | 104×40×10 |
| KADAMM ДМС-8-18000/40000-20-2,92 | 18–40 | 20/1 | 3,2 | 16 | 0,5/8 | 1,7 | 2,92 мм | 104×40×10 |
| KADAMM ДМС-8-18000/40000-20-2,92-1 | 18–40 | 20/- | — | 15 | 0,9/10 | 1,85 | 2,92 мм (розетка) | — |
| KADAMM ДМС-8-18000/40000-20-2,92-2 | 18–40 | 20/- | — | 15 | 0,9/10 | 1,85 | 2,92 мм (розетка) | — |
| KADAMM ДМС-8-18000/40000-30-2,92 | 18–40 | 30/1 | 3,6 | 15 | 0,6/6 | 1,7 | 2,92 мм | 104×40×10 |
| KADAMM ДМС-8-18000/50000-20-2,4 | 18–50 | 20/1 | 4,2 | 18 | 0,8/10 | 1,8 | 2,4 мм | 103,7×30×12,7 |
| KADAMM ДМС-8-1850/2700-K25-N | 1,85–2,7 | 250/15 | 0,8 | 18 | 0,4/4 | 1,3 | N | 212×145×22 |
| KADAMM ДМС-8-2/250-1-SMA | 0,002–0,25 | 1/- | 1 | 25 | 0,2/2 | 1,3 | SMA | 101,6×31,75×9,65 |
| KADAMM ДМС-8-20/100-K15-SMA | 0,02–0,1 | 150/150 | 1,3 | 20 | 0,2/5 | 1,5 | SMA | 164×126×26 |
| KADAMM ДМС-8-200/1000-30-SMA | 0,2–1 | 30/2 | 1,4 | 20 | 0,4/4 | 1,25 | SMA | 172×138×12 |
| KADAMM ДМС-8-200/1000-K1-SMA | 0,2–1 | 100/10 | 1 | 20 | 0,3/4 | 1,25 | SMA | 364×208×14 |
| KADAMM ДМС-8-200/2000-30-SMA | 0,2–2 | 30/2 | 2,8 | 18 | 0,3/4 | 1,3 | SMA | 168×142×10 |
| KADAMM ДМС-8-200/2300-30-SMA | 0,2–2,3 | 30/2 | 3 | 18 | 0,3/4 | 1,3 | SMA | 218×118×12 |
| KADAMM ДМС-8-200/6000-30-SMA | 0,2–6 | 30/2 | 6,8 | 17 | 0,5/5 | 1,35 | SMA | 260×120×12 |
| KADAMM ДМС-8-2000/10000-30-SMA | 2–10 | 30/2 | 2 | 18 | 0,4/4 | 1,4 | SMA | 110×80×10 |
| KADAMM ДМС-8-2000/18000-20-SMA | 2–18 | 20/1 | 3,2 | 16 | 0,5/10 | 1,6 | SMA | 148,5×95×10 |
| KADAMM ДМС-8-2000/18000-20-SMA-2 | 2–18 | 20/- | — | 16 | 0,3/4 | 1,6 | SMA (розетка) | — |
| KADAMM ДМС-8-2000/18000-30-SMA | 2–18 | — | 3,5 | 15 | — | — | SMA | 129×60×10 |
| KADAMM ДМС-8-2000/26500-20-2,92 | 2–26,5 | 20/1 | 3,2 | 16 | 0,8/10 | 1,9 | 2,92 мм | 123,5×88×10 |
| KADAMM ДМС-8-2000/26500-20-SMA | 2–26,5 | 20/1 | 3,2 | 16 | 0,8/10 | 1,9 | SMA | 123,5×88×10 |
| KADAMM ДМС-8-2000/40000-20-2,92 | 2–40 | 20/2 | 5,9 | 18 | 0,7/10 | 1,7 | 2,92 мм | 117,9×88,9×12,7 |
| KADAMM ДМС-8-2000/50000-20-2,4 | 2–50 | 20/1 | 7,2 | 18 | 0,8/12 | 1,8 | 2,4 мм | 117,9×88,9×12,7 |
| KADAMM ДМС-8-2000/6000-30-N | 2–6 | 30/2 | 1,2 | 20 | 0,4/4 | 1,3 | N | 200×60×20 |
| KADAMM ДМС-8-2000/6000-30-SMA | 2–6 | 30/2 | 1 | 18 | 0,3/4 | 1,3 | SMA | 108×63×10 |
| KADAMM ДМС-8-2000/8000-20-SMA | 2–8 | 20/- | — | 18 | 0,3/4 | 1,6 | SMA (розетка) | — |
| KADAMM ДМС-8-2000/8000-30-SMA | 2–8 | 30/2 | 1,5 | 18 | 0,4/5 | 1,35 | SMA | 108×63×10 |
| KADAMM ДМС-8-2000/8000-30-SMA-2 | 2–8 | — | 1,8 | 18 | — | — | SMA | 108×63×10 |
| KADAMM ДМС-8-223/235-30-SMA | 0,223–0,235 | 30/2 | 1,2 | 20 | 0,4/4 | 1,3 | SMA | 138×130×12 |
| KADAMM ДМС-8-240/30-SMA | 0,24 | 30/2 | 0,6 | 20 | 0,2/2 | 1,2 | SMA | 202×106×14 |
| KADAMM ДМС-8-2400/6000-30-SMA | 2,4–6 | 30/2 | 1,5 | 20 | 0,4/4 | 1,35 | SMA | 108×63×10 |
| KADAMM ДМС-8-24000/44000-20-2,4 | 24–44 | 20/1 | 3,6 | 18 | 0,6/8 | 1,7 | 2,4 мм | 103,7×30×12,7 |
| KADAMM ДМС-8-26500/40000-20-2,92 | 26,5–40 | 20/2 | 3 | 18 | 0,5/8 | 1,6 | 2,92 мм | 103,7×30×12,7 |
| KADAMM ДМС-8-26500/50000-20-2,4 | 26,5–50 | 20/1 | 4,2 | 18 | 0,8/10 | 1,8 | 2,4 мм | 103,7×30×12,7 |
| KADAMM ДМС-8-2700/3100-K2-SMA | 2,7–3,1 | 200/- | 0,9 | 18 | 0,3/5 | 1,5 | SMA | 110×40×14 |
| KADAMM ДМС-8-27000/32000-20-2,92 | 27–32 | 20/1 | 1,8 | 18 | 0,5/8 | 1,5 | 2,92 мм | 104×40×10 |
| KADAMM ДМС-8-30/3000-2-SMA | 0,03–3 | 2/- | 18,5 | 17 | 0,5/5 | 1,3 | SMA | 120×60×12 |
| KADAMM ДМС-8-300/18000-30-SMA | 0,3–18 | 30/5 | 8,3 | 18 | 0,5/6 | 1,5 | SMA | 270×117,9×12,7 |
| KADAMM ДМС-8-300/3000-N-SMA | 0,3–3 | 30/2 | 2,6 | 20 | 0,3/4 | 1,3 | SMA&N | 163×120×20 |
| KADAMM ДМС-8-300/500-30-SMA | 0,3–0,5 | 30/2 | 0,8 | 20 | 0,2/3 | 1,25 | SMA | 210×98×12 |
| KADAMM ДМС-8-300/6000-30-SMA | 0,3–6 | 30/2 | 4,8 | 20 | 0,3/6 | 1,4 | SMA | 176×120×12 |
| KADAMM ДМС-8-3000/13000-20-SMA | 3–13 | 20/1 | 2 | 18 | 0,4/6 | 1,4 | SMA | 188×98×10 |
| KADAMM ДМС-8-35350/36150-20-2,92 | 35,35–36,15 | 20/1 | 1,8 | 18 | 0,5/8 | 1,5 | 2,92 мм | 104×40×10 |
| KADAMM ДМС-8-400/4000-30-N | 0,4–4 | 30/2 | 2,4 | 20 | 0,4/4 | 1,35 | N | 200×100×20 |
| KADAMM ДМС-8-400/6000-30-SMA | 0,4–6 | 30/2 | 3,2 | 20 | 0,4/5 | 1,35 | SMA | 138×120×12 |
| KADAMM ДМС-8-400/6000-80-SMA | 0,4–6 | 80/5 | 6 | 18 | 0,3/6 | 1,6 | SMA | 324×185×14 |
| KADAMM ДМС-8-400/900-30-BNC | 0,4–0,9 | 30/2 | 0,6 | 20 | 0,3/3 | 1,25 | BNC | 194×124×20 |
| KADAMM ДМС-8-4000/12000-20-SMA | 4–12 | 20/1 | 1,5 | 18 | 0,2/4 | 1,5 | SMA | 110×82×10 |
| KADAMM ДМС-8-4000/18000-30-SMA | 4–18 | 30/1 | 1,8 | 16 | 0,5/6 | 1,8 | SMA | 108×63×10 |
| KADAMM ДМС-8-4000/6000-30-SMA | 4–6 | 30/2 | 1,2 | 18 | 0,4/4 | 1,4 | SMA | 108×63×10 |
| KADAMM ДМС-8-4000/8000-30-SMA | 4–8 | 30/2 | 0,8 | 18 | 0,3/5 | 1,35 | SMA | 112×56×12 |
| KADAMM ДМС-8-40000/67000-12-1,85 | 40–67 | 12/1 | 5,9 | 16 | 1/12 | 1,9 | 1,85 мм | 103,7×30×12,7 |
| KADAMM ДМС-8-450/6000-20-SMA | 0,45–6 | 20/- | — | 18 | 0,6/8 | 1,8 | SMA (розетка) | — |
| KADAMM ДМС-8-450/6000-30-SMA | 0,45–6 | 30/2 | 3,2 | 18 | 0,3/4 | 1,35 | SMA | 120×120×12 |
| KADAMM ДМС-8-470/510-10-SMA | 0,47–0,51 | 10/- | 2 | 20 | 0,5/5 | 1,3 | SMA | 190×60×11 |
| KADAMM ДМС-8-470/510-20-SMA | 0,47–0,51 | 20/- | 1,5 | 20 | 0,5/5 | 1,3 | SMA | 192×81×12 |
| KADAMM ДМС-8-4900/5900-30-SMA | 4,9–5,9 | 30/2 | 0,8 | 20 | 0,3/3 | 1,3 | SMA | 108×63×10 |
| KADAMM ДМС-8-5/1000-1-SMA | 0,005–1 | 1/0,5 | 3 | 18 | 0,5/10 | 1,5 | SMA | 120×32×13 |
| KADAMM ДМС-8-5/1000-50-SMA | 0,005–1 | 50/50 | 1,6 | 12 | 0,2/5 | 1,5 | SMA | 164×126×26 |
| KADAMM ДМС-8-5/500-10-N | 0,005–0,5 | 10/- | 1,5 | 20 | 0,3/5 | 1,25 | N | 180×50×22 |
| KADAMM ДМС-8-500/18000-20-SMA | 0,5–18 | 20/1 | 6 | 14 | 0,8/10 | 2 | SMA | 172×160×10 |
| KADAMM ДМС-8-500/18000-20-SMA-2 | 0,5–18 | 20/- | — | 16 | 0,4/5 | 1,6 | SMA (розетка) | — |
| KADAMM ДМС-8-500/2000-30-SMA | 0,5–2 | 30/2 | 1,5 | 20 | 0,4/4 | 1,3 | SMA | 123×120×12 |
| KADAMM ДМС-8-500/26500-20-SMA | 0,5–26,5 | 20/- | — | 15 | 0,6/5 | 1,6 | SMA (розетка) | — |
| KADAMM ДМС-8-500/26500-30-SMA | 0,5–26,5 | 30/2 | 8 | 18 | 0,5/10 | 1,6 | SMA | 161,9×117,9×12,7 |
| KADAMM ДМС-8-500/3000-30-N | 0,5–3 | 30/2 | 1,8 | 20 | 0,3/4 | 1,3 | N | 200×95×20 |
| KADAMM ДМС-8-500/3000-30-SMA | 0,5–3 | 30/2 | 1,8 | 20 | 0,3/4 | 1,25 | SMA | 126×110×12 |
| KADAMM ДМС-8-500/4000-30-N-SMA | 0,5–4 | 30/2 | 2 | 20 | 0,3/4 | 1,3 | SMA&N | 120×110×20 |
| KADAMM ДМС-8-500/4000-30-SMA | 0,5–4 | 30/2 | 2,3 | 20 | 0,2/4 | 1,3 | SMA | 126×110×12 |
| KADAMM ДМС-8-500/40000-20-2,92 | 0,5–40 | 20/2 | 11 | 15 | 0,8/12 | 1,8 | 2,92 мм | 161,9×147,3×12,7 |
| KADAMM ДМС-8-500/40000-20-2,92-2 | 0,5–40 | 20/- | 11 | 15 | 0,6/9 | 1,8 | 2,92 мм (розетка) | — |
| KADAMM ДМС-8-500/6000-20-SMA | 0,5–6 | 20/- | — | 18 | 0,5/5 | 1,6 | SMA (розетка) | — |
| KADAMM ДМС-8-500/6000-30-N | 0,5–6 | 30/2 | 3 | 18 | 0,4/5 | 1,4 | N | 200×120×20 |
| KADAMM ДМС-8-500/6000-30-SMA | 0,5–6 | 30/2 | 3 | 18 | 0,4/4 | 1,4 | SMA | 115×113×12 |
| KADAMM ДМС-8-500/6000-30-SMA-2 | 0,5–6 | — | 2,8 | 18 | — | — | SMA | 110×140×12 |
| KADAMM ДМС-8-500/8000-20-N | 0,5–8 | 20/1 | 4 | 18 | 0,4/5 | 1,5 | N | 190×128×20 |
| KADAMM ДМС-8-500/8000-20-SMA | 0,5–8 | 20/1 | 3 | 18 | 0,4/5 | 1,5 | SMA | 114×114,5×10 |
| KADAMM ДМС-8-500/8000-20-SMA-2 | 0,5–8 | — | 4,5 | 16 | — | — | SMA | 135×150×10 |
| KADAMM ДМС-8-5000/12000-20-SMA | 5–12 | 20/1 | 1,2 | 18 | 0,5/5 | 1,4 | SMA | 104×55×10 |
| KADAMM ДМС-8-50000/66000-0,1 | 50–66 | 0,1/- | 6 | 15 | 1/20 | 1,4 | WR-15 | 180×50×20 |
| KADAMM ДМС-8-600/2000-30-SMA | 0,6–2 | 30/2 | 1 | 20 | 0,3/4 | 1,25 | SMA | 112×70×12 |
| KADAMM ДМС-8-600/6000-30-N | 0,6–6 | 30/2 | 2,5 | 18 | 0,3/5 | 1,4 | N | 200×96×20 |
| KADAMM ДМС-8-600/6000-30-SMA | 0,6–6 | 30/2 | 2,8 | 18 | 0,4/5 | 1,3 | SMA | 115×113×12 |
| KADAMM ДМС-8-600/8000-30-SMA | 0,6–8 | 30/2 | 3,6 | 20 | 0,4/5 | 1,4 | SMA | 130×118×10 |
| KADAMM ДМС-8-6000/12000-20-SMA(в) | 6–12 | 20/1 | 1,5 | 18 | 0,4/5 | 1,5 | SMA | 106×60×10 |
| KADAMM ДМС-8-6000/18000-50-SMA | 6–18 | 50/- | 2,4 | 17 | 0,5/8 | 1,8 | SMA | 191×63×10 |
| KADAMM ДМС-8-6000/18000-K1-SMA | 6–18 | 100/- | 2,4 | 15 | 0,5/8 | 1,8 | SMA | 191×70×10 |
| KADAMM ДМС-8-6000/26500-20-SMA | 6–26,5 | 20/- | — | 16 | 0,6/9 | 1,6 | SMA (розетка) | — |
| KADAMM ДМС-8-6000/26500-30-SMA | 6–26,5 | 30/2 | 2,9 | 18 | 0,5/6 | 1,6 | SMA | 104×49×12,7 |
| KADAMM ДМС-8-6000/40000-20-2,92 | 6–40 | 20/1 | 3,2 | 15 | 0,5/8 | 2,2 | 2,92 мм | 104×40×10 |
| KADAMM ДМС-8-698/2700-50-SMA | 0,698–2,7 | — | 1,2 | 16 | — | — | SMA, N | 199×106,2×21,5 |
| KADAMM ДМС-8-700/3000-30-N | 0,7–3 | 30/2 | 1,2 | 20 | 0,4/4 | 1,3 | N | 196×88×20 |
| KADAMM ДМС-8-700/3000-30-SMA | 0,7–3 | 30/2 | 1 | 20 | 0,3/4 | 1,3 | SMA | 116×86×14 |
| KADAMM ДМС-8-700/4000-30-N | 0,7–4 | 30/2 | 1,8 | 20 | 0,4/4 | 1,3 | N | 200×100×20 |
| KADAMM ДМС-8-750/1710-30-SMA | 0,75–1,71 | 30/2 | 0,6 | 20 | 0,3/3 | 1,2 | SMA | 112×70×12 |
| KADAMM ДМС-8-80/1000-K2-SMA | 0,08–1 | 200/200 | 1,3 | 15 | 0,2/5 | 1,35 | SMA | 164×126×26 |
| KADAMM ДМС-8-80/4000-30-SMA | 0,08–4 | 30/2 | 6,6 | 13 | 0,4/8 | 1,55 | SMA | 332×164×12 |
| KADAMM ДМС-8-80/500-30-SMA | 0,08–0,5 | 30/2 | 1,8 | 18 | 0,2/3 | 1,3 | SMA | 202×166×10 |
| KADAMM ДМС-8-800/2000-30-SMA | 0,8–2 | 30/2 | 1 | 20 | 0,3/4 | 1,25 | SMA | 101,6×68,58×10,16 |
| KADAMM ДМС-8-800/2500-30-N | 0,8–2,5 | 30/2 | 1,4 | 20 | 0,4/4 | 1,25 | N | 196×88×20 |
| KADAMM ДМС-8-800/2700-30-N | 0,8–2,7 | 30/2 | 1,5 | 20 | 0,4/4 | 1,3 | N | 196×88×20 |
| KADAMM ДМС-8-800/4200-30-SMA | 0,8–4,2 | 30/2 | 1,8 | 20 | 0,4/4 | 1,4 | SMA | 120×90×12 |
| KADAMM ДМС-8-800/4200-K2-N-SMA | 0,8–4,2 | 200/- | 1,2 | 6 | 0,25/7 | 1,3 | SMA&N | 155,69×144,78×25,91 |
| KADAMM ДМС-8-800/5000-20-SMA | 0,8–5 | 20/1 | 1,5 | 20 | 0,4/3 | 1,4 | SMA | 150×148×12 |
| KADAMM ДМС-8-800/6000-20-SMA | 0,8–6 | 20/2 | 2 | 20 | 0,4/5 | 1,35 | SMA | 118×108×10 |
| KADAMM ДМС-8-800/8000-30-SMA | 0,8–8 | 30/2 | 3,6 | 20 | 0,4/5 | 1,4 | SMA | 118×115×10 |
| KADAMM ДМС-8-8000/12000-20-SMA | 8–12 | 20/1 | 1,4 | 18 | 0,4/5 | 1,4 | SMA | 122,5×57,5×10 |
| KADAMM ДМС-8-8000/9000-K1-SMA | 8–9 | 100/- | 1,5 | 18 | 0,5/5 | 1,35 | SMA | 191×70×10 |
| KADAMM ДМС-8-9000/11000-20-SMA | 9–11 | 20/1 | 1,2 | 18 | 0,4/5 | 1,4 | SMA | 122,5×57,5×10 |
| KADAMM ДМС-8-9000/45000-0,1-2,4 | 9–45 | 0,1/- | 7 | 15 | 1/20 | 1,4 | 2,4 мм | 120×40×12,7 |
| KADAMM ДМС-8-950/2150-30-N | 0,95–2,15 | 30/2 | 1,2 | 22 | 0,4/4 | 1,25 | N | 196×88×20 |
| KADAMM ДМС-8-950/2150-30-N-SMA | 0,95–2,15 | 30/2 | 3 | 30 | 0,3/3 | 1,25 | N&SMA | 224×80×21 |
| KADAMM ДМС-8-950/2150-30-SMA | 0,95–2,15 | 30/2 | 3 | 30 | 0,3/3 | 1,25 | SMA | 110×93×12 |
| KADAMM ДМС-8-950/2150-30-SMA-DC | 0,95–2,15 | 30/1 | 0,6 | 20 | 0,3/3 | 1,25 | SMA | 120×114×14 |
| KADAMM ДМС-8-950/2150-30-TNC | 0,95–2,15 | 30/2 | 0,8 | 20 | 0,3/3 | 1,25 | TNC | 192×62×20 |
| KADAMM ДМС-8-98/102-30-N | 0,098–0,102 | 30/2 | 0,8 | 20 | 0,2/3 | 1,2 | N | 215×168×20 |
Подбор исполнения
- Сначала выбирают строку ДМС-8 по частоте: полоса модели шире рабочей (вся серия — до 67 ГГц).
- Развязка между выходами в серии ДМС-8 — от 6 до 30 дБ; для решёток и стендов важна высокая развязка.
- КСВН моделей ДМС-8 — от 1,15 до 2,5.
- Соединители ДМС-8 — SMA; ответные кабельные сборки и переходы подбирают под них.
Поставка и документы
Модели серии KADAMM ДМС-8 подбираем под задачу и поставляем вместе с остальными СВЧ-компонентами тракта. В документах карточки — техническое описание серии и каталог KADAMM; сертификаты и декларации — по запросу.
Вопросы и ответы
Какие соединители бывают у ДМС-8?
У ДМС-8 они указаны в столбце «Соединитель» таблицы исполнений; для миллиметрового диапазона — прецизионные соединители 2,92; 2,4; 1,85 и 1,0 мм.
Можно ли использовать ДМС-8 как сумматор?
Да, ДМС-8 работает и на сложение. Мощность в режиме сложения указана в таблице отдельно (столбец «дел. / сумм.») и обычно ниже, чем при делении: часть мощности рассеивается на балластных резисторах.
Как подобрать модель ДМС-8 по частоте?
Выберите строку таблицы ДМС-8, полоса которой целиком накрывает рабочие частоты: широкополосные модели универсальны, но вносят больше потерь, чем узкополосные.
- Каталог KADAMM: СВЧ-компоненты 4.66 МБ
- KADAMM ДМС-8 — техническое описание 662.12 КБ
