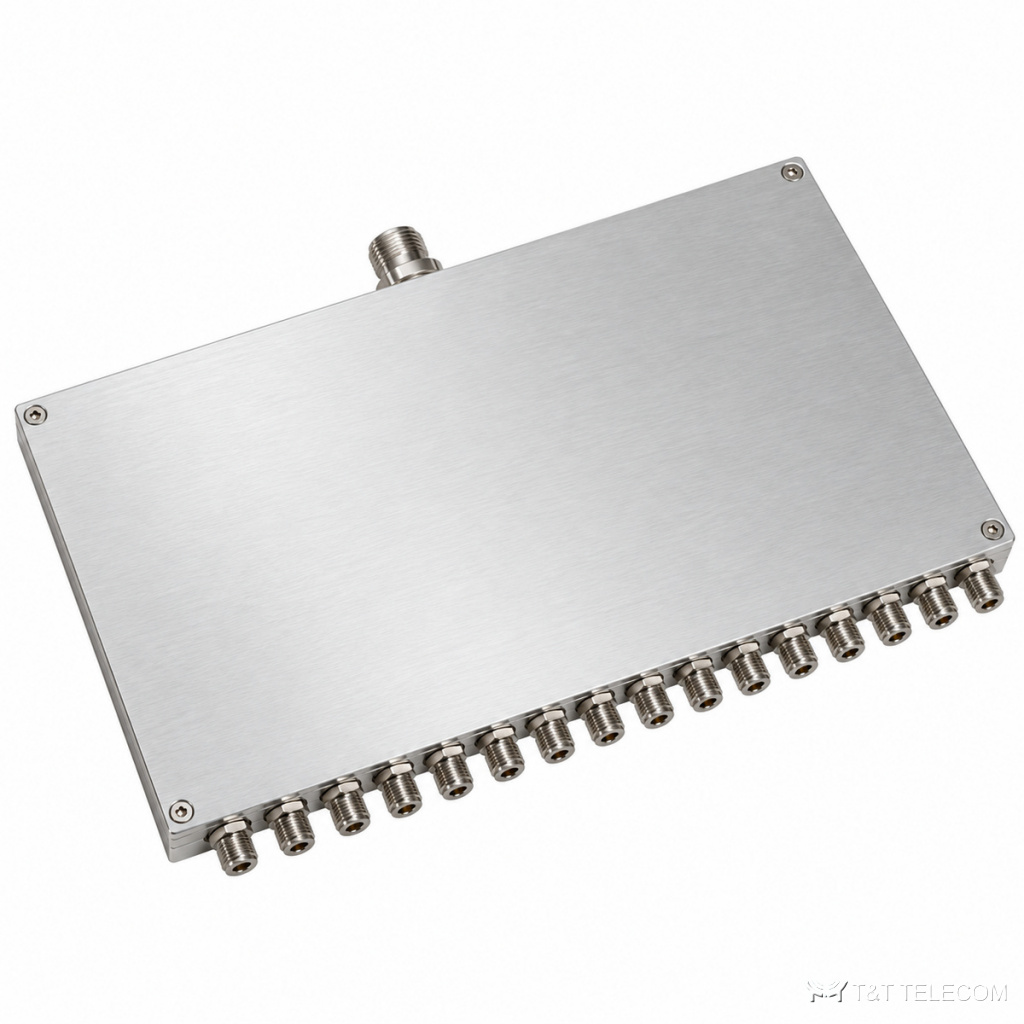

Делитель мощности СВЧ KADAMM ДМС-14C-500-1600 — на 14 выходов, 500 МГц – 1,6 ГГц
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
Серия KADAMM ДМС-14C-500-1600 — это делитель мощности СВЧ на 14 выходов. Серия ДМС-14C-500-1600 закрывает типовые схемы деления и сложения: от измерительного стенда до антенной решётки. В серии ДМС-14C-500-1600: диапазон 500 МГц – 1,6 ГГц; соединители SMA.
Где применяют
- Антенные решётки и ФАР: распределение сигнала по элементам с контролем амплитудного и фазового разбаланса — ДМС-14C-500-1600.
- Измерительные стенды и испытания: деление сигнала генератора на несколько приборов или каналов — ДМС-14C-500-1600.
- Суммирование выходов нескольких усилительных модулей — ДМС-14C-500-1600 в обратном включении.
Технические характеристики
| Артикул |
|---|
| KADAMM ДМС-14C-500-1600 |
Общие характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот, ГГц | 0,5–1,6 |
| Вносимые потери, дБ, не более | 18,5 |
| Развязка, дБ, не менее | 18 |
| Разбаланс амплитуды / фазы, ±дБ / °, не более | 1,5/3 |
| КСВН, не более | 1,5 |
| Соединитель | SMA |
| Габаритные размеры, мм | 110×191×10 |
Как выбрать модель
- Сначала выбирают строку ДМС-14C-500-1600 по частоте: полоса модели шире рабочей (вся серия — 500 МГц – 1,6 ГГц).
- Соединители ДМС-14C-500-1600 — SMA; ответные кабельные сборки и переходы подбирают под них.
Поставка и документы
Поставляем KADAMM ДМС-14C-500-1600 по России: подберём модель по частоте, мощности и соединителям, добавим кабельные сборки и нагрузки. Техническое описание серии и каталог СВЧ-компонентов KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Какие соединители бывают у ДМС-14C-500-1600?
У ДМС-14C-500-1600 они указаны в столбце «Соединитель» таблицы исполнений; для миллиметрового диапазона — прецизионные соединители 2,92; 2,4; 1,85 и 1,0 мм.
Можно ли использовать ДМС-14C-500-1600 как сумматор?
Да, ДМС-14C-500-1600 работает и на сложение. Мощность в режиме сложения указана в таблице отдельно (столбец «дел. / сумм.») и обычно ниже, чем при делении: часть мощности рассеивается на балластных резисторах.
Как подобрать модель ДМС-14C-500-1600 по частоте?
Выберите строку таблицы ДМС-14C-500-1600, полоса которой целиком накрывает рабочие частоты: широкополосные модели универсальны, но вносят больше потерь, чем узкополосные.
