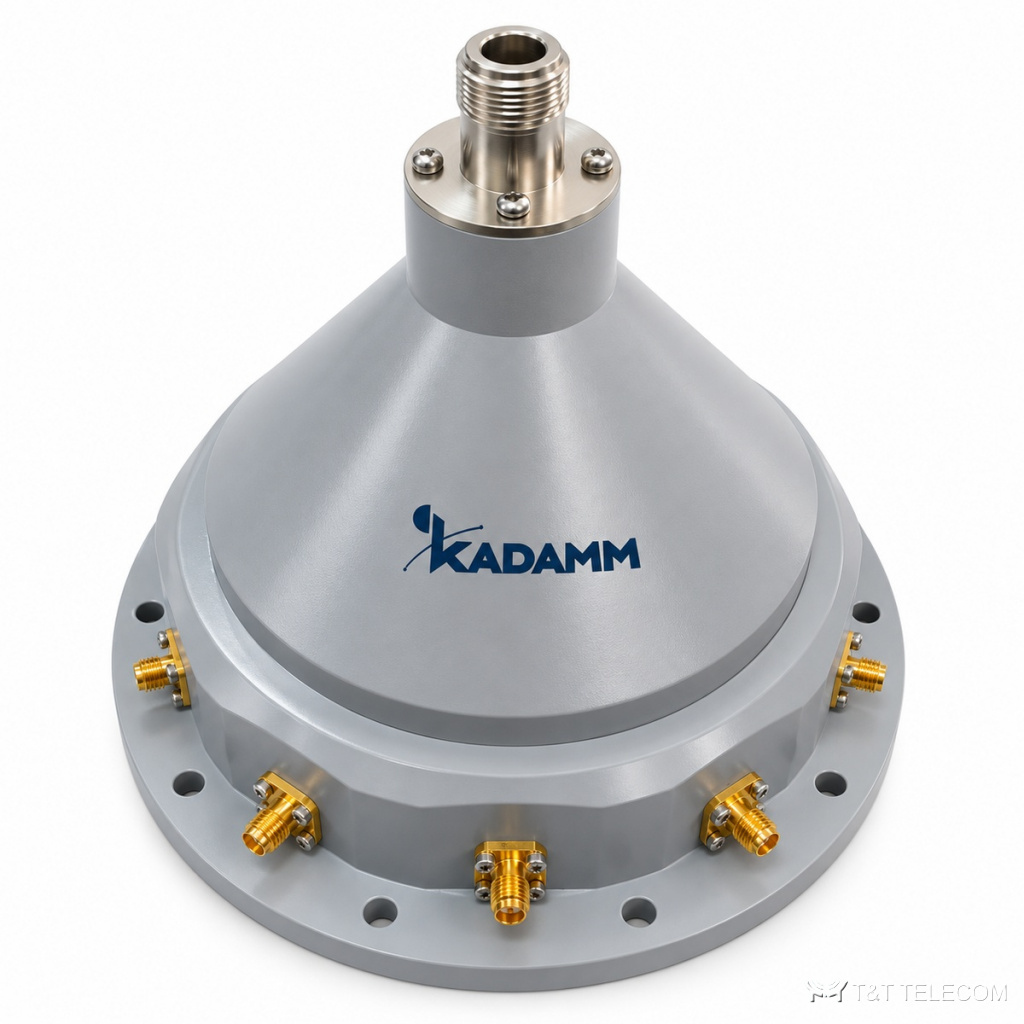

KADAMM ДМС-Р — серия делителей мощности СВЧ. ДМС-Р делят СВЧ-сигнал поровну между выходами, а при обратном включении складывают мощность нескольких источников в один тракт. Коротко о ДМС-Р: диапазон 800 МГц – 18 ГГц; соединители SMA; потери 6,2–10,5 дБ. В таблице ниже — 5 исполнений серии ДМС-Р с частотами, мощностью, потерями и соединителями.
Для каких задач
- Антенные решётки и ФАР: распределение сигнала по элементам с контролем амплитудного и фазового разбаланса — ДМС-Р.
- Лабораторные установки: подача одного опорного сигнала на несколько входов — ДМС-Р.
- Сложение мощности усилителей в передатчиках и радиолокации — ДМС-Р в режиме сумматора.
Исполнения серии ДМС-Р
| Артикул | Частоты, ГГц | Потери, дБ | КСВН | Соединитель | Выходов | Разбаланс, ±дБ |
|---|---|---|---|---|---|---|
| KADAMM ДМС-10-1300-N(р)-Р | 1,3 | 10,5 | 1,2 | N (розетка) | 1: 10 | ±0,1 |
| KADAMM ДМС-4-12000/18000-SMA(р)-Р | 12-18 | 6,5 | 1,4 | SMA (розетка) | 1: 4 | ±0,3 |
| KADAMM ДМС-4-1400/2000-5339(р)-Р | 1,4-2 | 6,2 | 1,2 | 5339K | 1: 4 | ±0,2 |
| KADAMM ДМС-4-800/900-5339(р)-Р | 0,8-0,9 | 6,2 | 1,15 | 5339K | 1: 4 | ±0,2 |
| KADAMM ДМС-4-900/1400-5339(р)-Р | 0,9-1,4 | 6,2 | 1,2 | 5339K | 1: 4 | ±0,2 |
Подбор исполнения
- Сначала выбирают строку ДМС-Р по частоте: полоса модели шире рабочей (вся серия — 800 МГц – 18 ГГц).
- КСВН моделей ДМС-Р — от 1,15 до 1,4.
- Соединители ДМС-Р — SMA; ответные кабельные сборки и переходы подбирают под них.
Поставка и документы
Модели серии KADAMM ДМС-Р подбираем под задачу и поставляем вместе с остальными СВЧ-компонентами тракта. В документах карточки — техническое описание серии и каталог KADAMM; сертификаты и декларации — по запросу.
Вопросы и ответы
Как подобрать модель ДМС-Р по частоте?
Выберите строку таблицы ДМС-Р, полоса которой целиком накрывает рабочие частоты: широкополосные модели универсальны, но вносят больше потерь, чем узкополосные.
Что значит разбаланс в таблице ДМС-Р?
Для ДМС-Р это разница амплитуд (дБ) и фаз (градусы) между выходами. Для антенных решёток и фазовых измерений выбирают модели с малым разбалансом.
Какие соединители бывают у ДМС-Р?
У ДМС-Р они указаны в столбце «Соединитель» таблицы исполнений; для миллиметрового диапазона — прецизионные соединители 2,92; 2,4; 1,85 и 1,0 мм.
