Серия фазовращателей СВЧ KADAMM ФВР-К — до 8 ГГц, соединители SMA, 21 модель
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

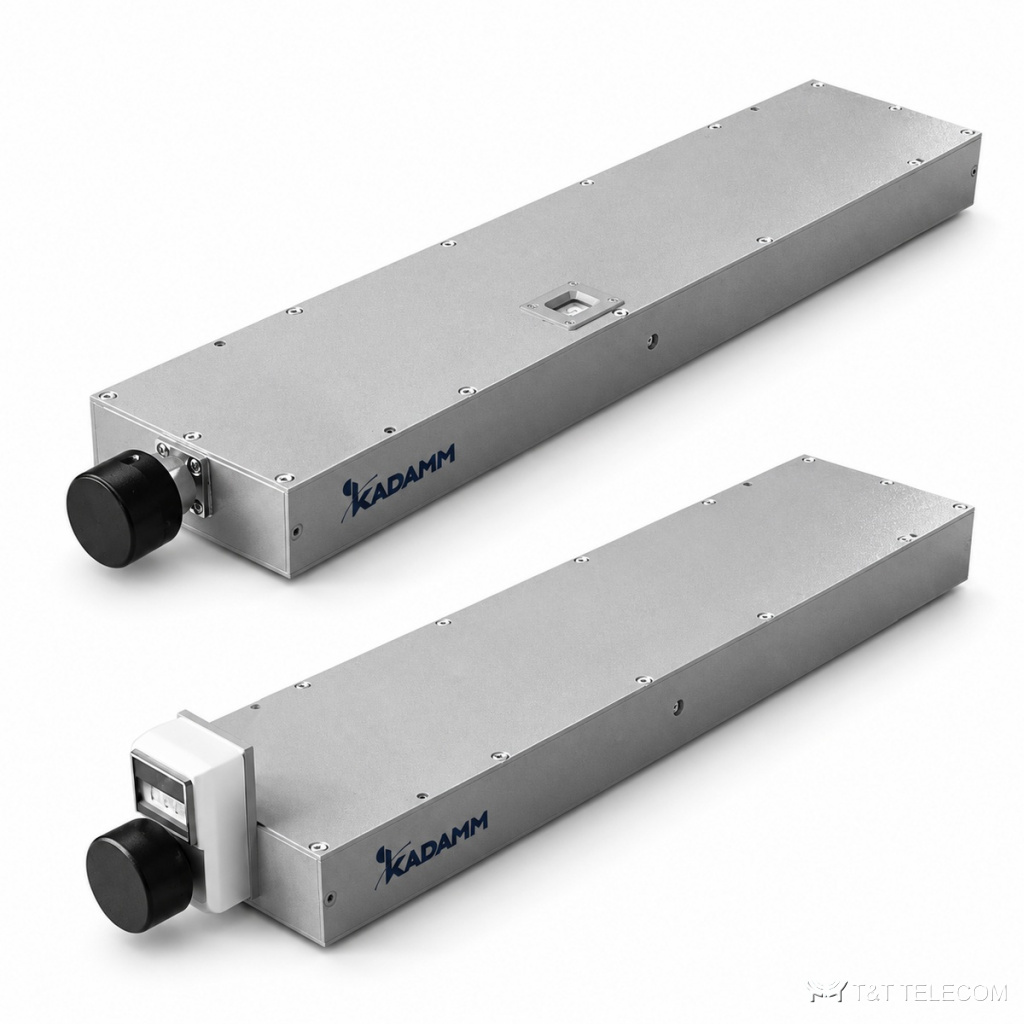

KADAMM ФВР-К: серия из 21 фазовращатель СВЧ, до 8 ГГц. Фазовращатели ФВР-К подстраивают фазу каналов антенных решёток и измерительных схем. Основное о ФВР-К: диапазон до 8 ГГц; соединители SMA; вносимые потери 0,3–2 дБ; КСВН 1,2–1,5; мощность 50–100 Вт.
Для каких задач
- Выравнивание фаз в многоканальных трактах — ФВР-К.
- Лабораторные измерения — ФВР-К.
- Фазированные антенные решётки — ФВР-К.
Исполнения серии ФВР-К
| Артикул | Частоты, ГГц | Мощн., Вт | Потери, дБ | КСВН | Соединитель | Габариты, мм | Сдвиг фазы, ° |
|---|---|---|---|---|---|---|---|
| KADAMM ФВР-0/1000-180-SMA(р) | 0-1 | 100 | 1,0 | 1,4 | SMA (розетка)/N (розетка) | 272X76X30,5 | 0-180° |
| KADAMM ФВР-0/1000-45-SMA(р) | 0-1 | 50 | 0,3 | 1,2 | SMA (розетка) | 132X48X21 | 0-45° |
| KADAMM ФВР-0/1000-60-SMA(р) | 0-1 | 100 | 0,5 | 1,2 | SMA (розетка)/N (розетка) | 200X76X30,5 | 0-60° |
| KADAMM ФВР-0/1000-90-SMA(р) | 0-1 | 100 | 0,5 | 1,2 | SMA (розетка)/N (розетка) | 236X76X30,5 | 0-90° |
| KADAMM ФВР-0/2000-120-SMA(р) | 0-2 | 100 | 0,5 | 1,3 | SMA (розетка)/N (розетка) | 200X76X30,5 | 0-120° |
| KADAMM ФВР-0/2000-180-SMA(р) | 0-2 | 100 | 0,8 | 1,3 | SMA (розетка)/N (розетка) | 236X76X30,5 | 0-180° |
| KADAMM ФВР-0/2000-360-SMA(р) | 0-2 | 100 | 1,5 | 1,5 | SMA (розетка)/N (розетка) | 272X76X30,5 | 0-360° |
| KADAMM ФВР-0/2000-90-SMA(р) | 0-2 | 50 | 0,5 | 1,3 | SMA (розетка) | 132X48X21 | 0-90° |
| KADAMM ФВР-0/3000-180-SMA(р) | 0-3 | 100 | 0,8 | 1,4 | SMA (розетка)/N (розетка) | 200X76X30,5 | 0-180° |
| KADAMM ФВР-0/3000-270-SMA(р) | 0-3 | 100 | 1,2 | 1,4 | SMA (розетка)/N (розетка) | 236X76X30,5 | 0-270° |
| KADAMM ФВР-0/3000-540-SMA(р) | 0-3 | 100 | 1,75 | 1,5 | SMA (розетка)/N (розетка) | 277X76X50,5 | 0-540° |
| KADAMM ФВР-0/4000-0180-SMA(р) | 0-4 | 50 | 0,75 | 1,4 | SMA (розетка) | 132X48X21 | 0180° |
| KADAMM ФВР-0/4000-240-SMA(р) | 0-4 | 100 | 1,0 | 1,4 | SMA (розетка)/N (розетка) | 205X76X50,5 | 0-240° |
| KADAMM ФВР-0/4000-360-SMA(р) | 0-4 | 100 | 1,2 | 1,4 | SMA (розетка)/N (розетка) | 241X76X50,5 | 0-360° |
| KADAMM ФВР-0/4000-720-SMA(р) | 0-4 | 100 | 2,0 | 1,5 | SMA (розетка)/N (розетка) | 277X76X50,5 | 0-720° |
| KADAMM ФВР-0/6000-270-SMA(р) | 0-6 | 50 | 1,0 | 1,5 | SMA (розетка) | 132X48X21 | 0-270° |
| KADAMM ФВР-0/6000-360-SMA(р) | 0-6 | 100 | 1,0 | 1,5 | SMA (розетка)/N (розетка) | 205X76X50,5 | 0-360° |
| KADAMM ФВР-0/6000-540-SMA(р) | 0-6 | 100 | 1,4 | 1,5 | SMA (розетка)/N (розетка) | 241X76X50,5 | 0-540° |
| KADAMM ФВР-0/8000-360-SMA(р) | 0-8 | 50 | 1,25 | 1,5 | SMA (розетка) | 132X48X21 | 0-360° |
| KADAMM ФВР-0/8000-480-SMA(р) | 0-8 | 100 | 1,25 | 1,5 | SMA (розетка)/N (розетка) | 205X76X50,5 | 0-480° |
| KADAMM ФВР-0/8000-720-SMA(р) | 0-8 | 100 | 1,5 | 1,5 | SMA (розетка)/N (розетка) | 241X76X50,5 | 0-720° |
Как выбрать модель
- Полоса модели ФВР-К должна перекрывать рабочие частоты (серия: до 8 ГГц).
- Вносимые потери в серии ФВР-К — от 0,3 до 2 дБ; на высоких частотах и в широкополосных моделях они больше.
- КСВН моделей ФВР-К — от 1,2 до 1,5: чем ниже, тем меньше отражение в тракте.
- Допустимая мощность моделей ФВР-К — от 50 до 100 Вт; выбирайте с запасом над мощностью в тракте.
- Соединители ФВР-К — SMA; ответные кабели и переходы подбирают под них.
Поставка и документы
Модели KADAMM ФВР-К подбираем под задачу и поставляем вместе с остальными компонентами СВЧ-тракта. В документах карточки — техническое описание и каталог KADAMM; сертификаты и декларации — по запросу.
Вопросы и ответы
Какие соединители у ФВР-К?
У ФВР-К — SMA; точный тип и пол разъёма указан в таблице для каждой модели.
На какие частоты рассчитана серия ФВР-К?
Диапазон серии ФВР-К — до 8 ГГц; полоса конкретной модели — в таблице исполнений.
Есть ли документы на ФВР-К?
К карточке ФВР-К приложены техническое описание серии и каталог СВЧ-компонентов KADAMM; сертификаты и декларации — по запросу.
