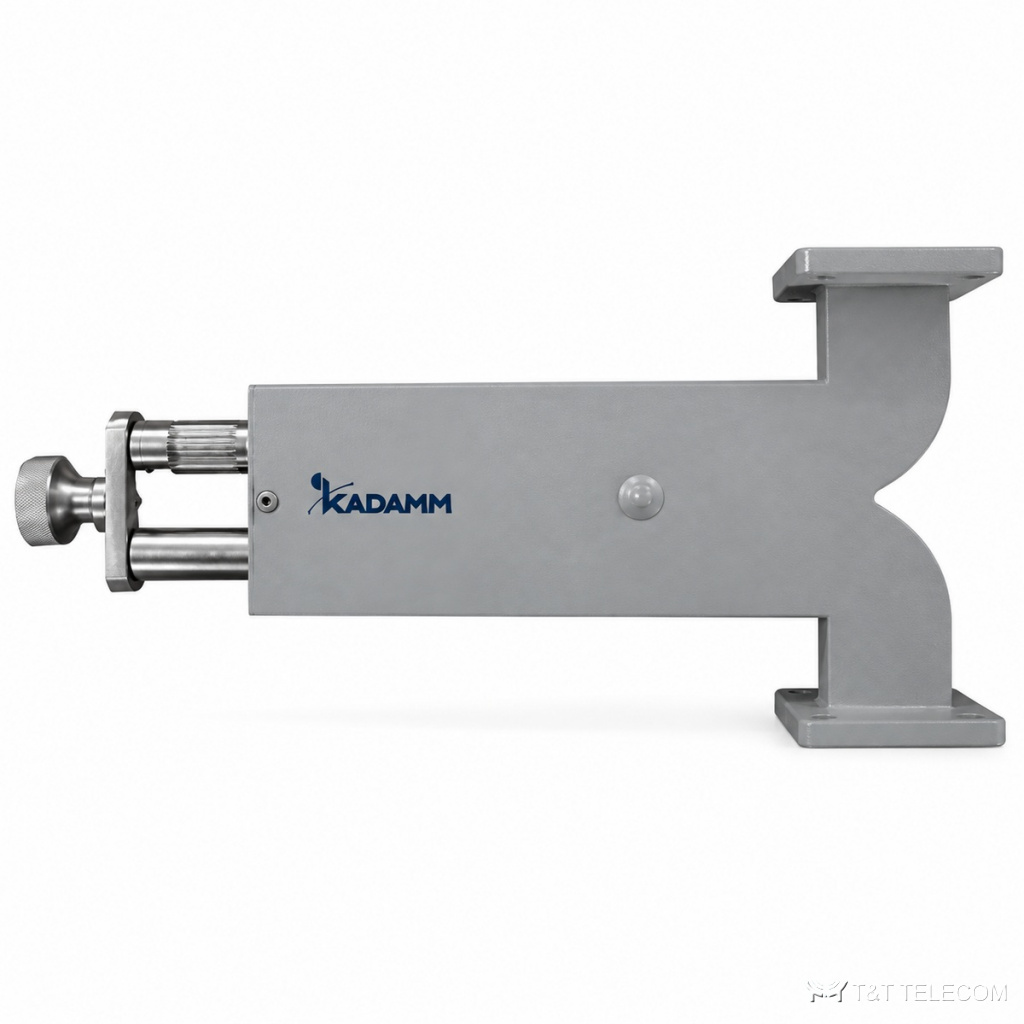

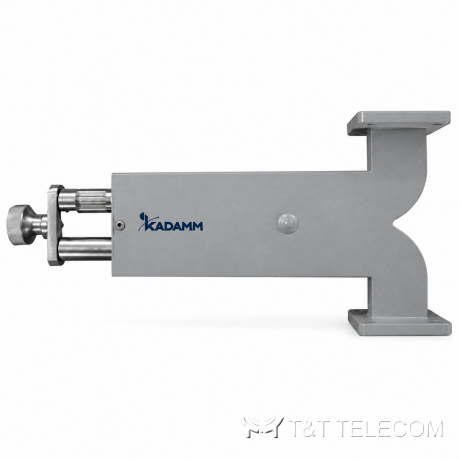

Серия фазовращателей СВЧ KADAMM ФВН-Р-ВМ — 2,6 – 40 ГГц, соединители по таблице исполнений, 13 моделей
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
Серия KADAMM ФВН-Р-ВМ — серия из 13 фазовращателей СВЧ, 2,6 – 40 ГГц. Фазовращатели ФВН-Р-ВМ подстраивают фазу каналов антенных решёток и измерительных схем. Коротко о ФВН-Р-ВМ: диапазон 2,6 – 40 ГГц; соединители по таблице исполнений; КСВН 1,2–1,35.
Для каких задач
- Лабораторные измерения — ФВН-Р-ВМ.
- Фазированные антенные решётки — ФВН-Р-ВМ.
- Выравнивание фаз в многоканальных трактах — ФВН-Р-ВМ.
Исполнения серии ФВН-Р-ВМ
| Артикул | Частоты, ГГц | КСВН | Волновод | Фланец | Материал |
|---|---|---|---|---|---|
| KADAMM ФВН-WR112-М | 6,57-9,99 | 1,2 | WR112 | FBP | медь |
| KADAMM ФВН-WR137-М | 5,38-8,17 | 1,2 | WR137 | FDP | медь |
| KADAMM ФВН-WR159-М | 4,64-7,05 | 1,2 | WR159 | FDP | алюминий |
| KADAMM ФВН-WR187-М | 3,94-5,99 | 1,2 | WR187 | FDP | алюминий |
| KADAMM ФВН-WR229-М | 3,22-4,90 | 1,2 | WR229 | FDP | алюминий |
| KADAMM ФВН-WR28-М | 26,5-40,0 | 1,35 | WR28 | FBP | медь |
| KADAMM ФВН-WR284-М | 2,60-3,95 | 1,2 | WR284 | FDP | алюминий |
| KADAMM ФВН-WR34-М | 21,7-33,0 | 1,3 | WR34 | FBP | медь |
| KADAMM ФВН-WR42-М | 17,6-26,7 | 1,3 | WR42 | FBP | медь |
| KADAMM ФВН-WR51-М | 14,5-22,0 | 1,25 | WR51 | FBP | медь |
| KADAMM ФВН-WR62-М | 11,9-18,0 | 1,2 | WR62 | FBP | медь |
| KADAMM ФВН-WR75-М | 9,84-15,0 | 1,2 | WR75 | FBP | медь |
| KADAMM ФВН-WR90-М | 8,20-12,5 | 1,2 | WR90 | FBP | медь |
Общие характеристики
| Параметр | Значение |
|---|---|
| Рабочая полоса | 10%-20% |
Подбор исполнения
- Полоса модели ФВН-Р-ВМ должна перекрывать рабочие частоты (серия: 2,6 – 40 ГГц).
- КСВН моделей ФВН-Р-ВМ — от 1,2 до 1,35: чем ниже, тем меньше отражение в тракте.
- Соединители ФВН-Р-ВМ — по таблице исполнений; ответные кабели и переходы подбирают под них.
Поставка и документы
Поставляем KADAMM ФВН-Р-ВМ по России: подберём модель по частоте и параметрам, добавим кабели, переходники и нагрузки. Техническое описание серии и каталог СВЧ-компонентов KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Как выбрать модель серии ФВН-Р-ВМ?
По таблице исполнений ФВН-Р-ВМ: сначала по частоте и соединителям, затем по мощности и электрическим параметрам; если модели нет в таблице, подберём близкую.
Какие соединители у ФВН-Р-ВМ?
У ФВН-Р-ВМ — по таблице исполнений; точный тип и пол разъёма указан в таблице для каждой модели.
На какие частоты рассчитана серия ФВН-Р-ВМ?
Диапазон серии ФВН-Р-ВМ — 2,6 – 40 ГГц; полоса конкретной модели — в таблице исполнений.
