Серия фазовращателей СВЧ KADAMM ФВЦ-В — 8 – 40 ГГц, соединители по таблице исполнений, 20 моделей
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

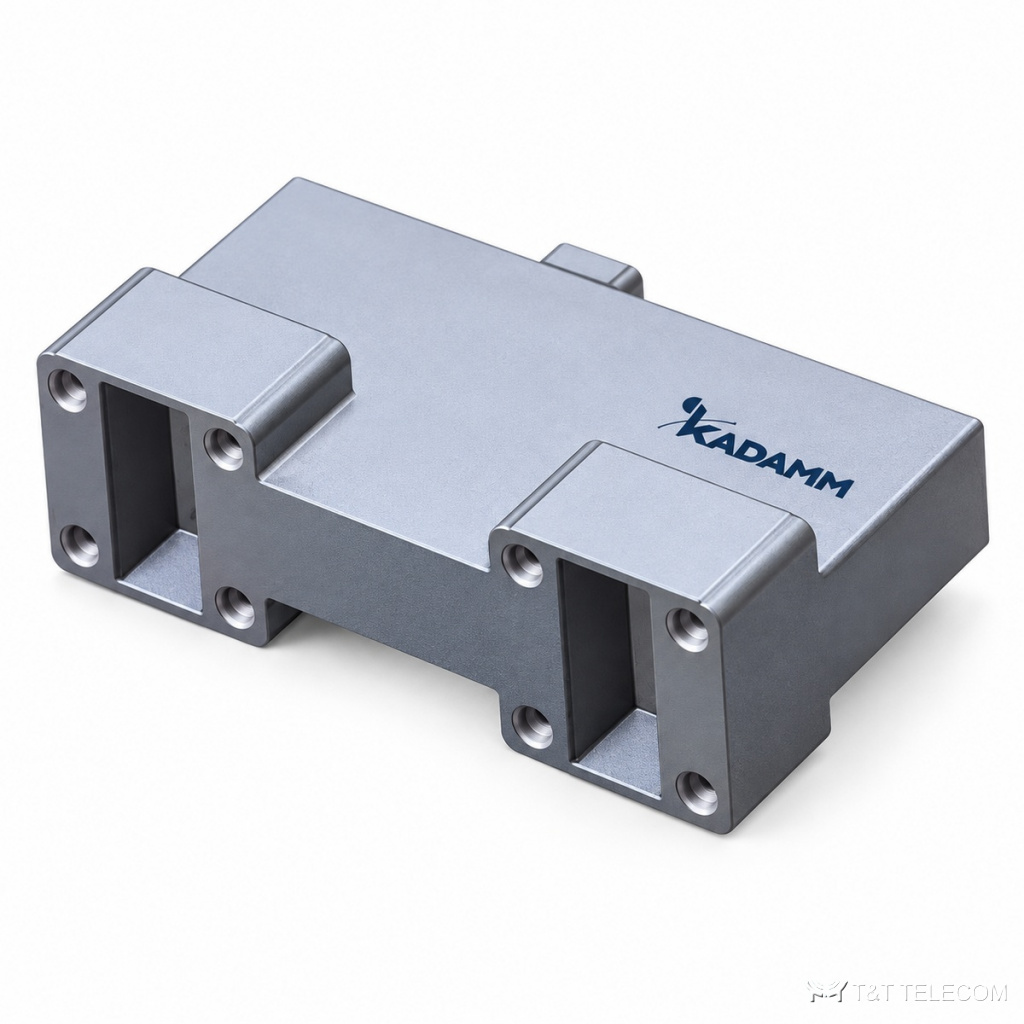

Серия KADAMM ФВЦ-В — серия из 20 фазовращателей СВЧ, 8 – 40 ГГц. ФВЦ-В меняют фазу сигнала вручную, напряжением или цифровым кодом. Параметры ФВЦ-В: диапазон 8 – 40 ГГц; соединители по таблице исполнений; вносимые потери 5,5–17 дБ; КСВН 2–3,5.
Где применяют
- Лабораторные измерения — ФВЦ-В.
- Фазированные антенные решётки — ФВЦ-В.
- Выравнивание фаз в многоканальных трактах — ФВЦ-В.
Исполнения серии ФВЦ-В
| Артикул | Частоты, ГГц | Потери, дБ | КСВН | Число разрядов | Шаг фазы, ° | Диапазон сдвига фазы, ° |
|---|---|---|---|---|---|---|
| KADAMM ФВЦ-11900/18000-6-Е | 11,9-18 | 10,5 | 2 | 6 | 5,6 | 0-354,5 |
| KADAMM ФВЦ-11900/18000-6-Н | 11,9-18 | 10,5 | 2 | 6 | 5,6 | 0-354,5 |
| KADAMM ФВЦ-12000/18000-4-Е | 12-18 | 8,5 | 3 | 4 | 22,5 | 0-337,5 |
| KADAMM ФВЦ-12000/18000-4-Н | 12-18 | 8,5 | 3 | 4 | 22,5 | 0-337,5 |
| KADAMM ФВЦ-12000/18000-5-Е | 12-18 | 9 | 3 | 5 | 11,25 | 0-348,75 |
| KADAMM ФВЦ-12000/18000-5-Н | 12-18 | 9 | 3 | 5 | 11,25 | 0-348,75 |
| KADAMM ФВЦ-18000/26000-6-Е | 18-26 | 17 | 3,5 | 6 | 5,625 | 0-354,5 |
| KADAMM ФВЦ-18000/26000-6-Н | 18-26 | 17 | 3,5 | 6 | 5,625 | 0-354,5 |
| KADAMM ФВЦ-30000/40000-1-Е | 30-40 | 5,5 | 2 | 1 | 180 | 0-180 |
| KADAMM ФВЦ-30000/40000-1-Н | 30-40 | 5,5 | 2 | 1 | 180 | 0-180 |
| KADAMM ФВЦ-32000/37000-6-Е | 32-37 | 14 | 2 | 6 | 5,625 | 0-354,5 |
| KADAMM ФВЦ-32000/37000-6-Н | 32-37 | 14 | 2 | 6 | 5,625 | 0-354,5 |
| KADAMM ФВЦ-8000/12000-4-Е | 8-12 | 5,5 | 2 | 4 | 22,5 | 0-337,5 |
| KADAMM ФВЦ-8000/12000-4-Н | 8-12 | 5,5 | 2 | 4 | 22,5 | 0-337,5 |
| KADAMM ФВЦ-8000/12000-5-Е | 8-12 | 6 | 2 | 5 | 11,25 | 0-348,75 |
| KADAMM ФВЦ-8000/12000-5-Н | 8-12 | 6 | 2 | 5 | 11,25 | 0-348,75 |
| KADAMM ФВЦ-8000/12000-6-Е | 8-12 | 6,5 | 2 | 6 | 5,625 | 0-354,5 |
| KADAMM ФВЦ-8000/12000-6-Н | 8-12 | 6,5 | 2 | 6 | 5,625 | 0-354,5 |
| KADAMM ФВЦ-9840/15000-6-Е | 9,84-15 | 10,5 | 2 | 6 | 5,6 | 0-354,5 |
| KADAMM ФВЦ-9840/15000-6-Н | 9,84-15 | 10,5 | 2 | 6 | 5,6 | 0-354,5 |
Подбор исполнения
- Полоса модели ФВЦ-В должна перекрывать рабочие частоты (серия: 8 – 40 ГГц).
- Вносимые потери в серии ФВЦ-В — от 5,5 до 17 дБ; на высоких частотах и в широкополосных моделях они больше.
- КСВН моделей ФВЦ-В — от 2 до 3,5: чем ниже, тем меньше отражение в тракте.
- Соединители ФВЦ-В — по таблице исполнений; ответные кабели и переходы подбирают под них.
Поставка и документы
Модели KADAMM ФВЦ-В подбираем под задачу и поставляем вместе с остальными компонентами СВЧ-тракта. В документах карточки — техническое описание и каталог KADAMM; сертификаты и декларации — по запросу.
Вопросы и ответы
Какие соединители у ФВЦ-В?
У ФВЦ-В — по таблице исполнений; точный тип и пол разъёма указан в таблице для каждой модели.
На какие частоты рассчитана серия ФВЦ-В?
Диапазон серии ФВЦ-В — 8 – 40 ГГц; полоса конкретной модели — в таблице исполнений.
Есть ли документы на ФВЦ-В?
К карточке ФВЦ-В приложены техническое описание серии и каталог СВЧ-компонентов KADAMM; сертификаты и декларации — по запросу.
