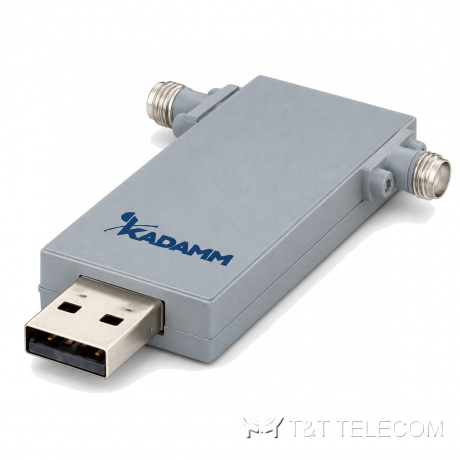

Серия фазовращателей СВЧ KADAMM ФВЦ — 400 МГц – 27 ГГц, соединители по таблице исполнений, 10 моделей

Name: Серия фазовращателей СВЧ KADAMM ФВЦ — 400 МГц – 27 ГГц, соединители по таблице исполнений, 10 моделей
Brand: KADAMM
SKU: KADAMM ФВЦ

Фазовращатели СВЧ

ПроизводительKADAMM

Ценапо запросу

Каталог KADAMM: СВЧ-компоненты KADAMM ФВЦ — техническое описание

Доставка по Россиии СНГ с ведущими транспортными операторами
Составим ТЗинженеры разберутся в вашей задаче
Выезд инженерана место, чтобы оценить задачу
Монтаж и пусконаладкасопровождение на всём сроке службы
Военный регистрработаем с предприятиями ВПК

Серия KADAMM ФВЦ — серия из 10 фазовращателей СВЧ, 400 МГц – 27 ГГц. ФВЦ меняют фазу сигнала вручную, напряжением или цифровым кодом. Коротко о ФВЦ: диапазон 400 МГц – 27 ГГц; соединители по таблице исполнений; вносимые потери 5–20 дБ; КСВН 2–3.

Область применения

Лабораторные измерения — ФВЦ.
Фазированные антенные решётки — ФВЦ.
Выравнивание фаз в многоканальных трактах — ФВЦ.

Исполнения серии ФВЦ

Артикул	Частоты, ГГц	Потери, дБ	КСВН	Габариты, мм	Диапазон фазы, °	Шаг фазы, °	Число разрядов управления	Неравномерность фазы, ±°	Входная мощность, дБм
KADAMM ФВЦ-1000/2000-360-6	1–2	5,5	2,5	45×43×14	360	5,6	6	15	27
KADAMM ФВЦ-1300/1500-360-6	1,3–1,5	5	2	48×36×15	360	5,625	6	8	22
KADAMM ФВЦ-1700/1975-360-6	1,7–1,975	5	2	32×28×9,5	360	5,625	6	3	25
KADAMM ФВЦ-2000/4000-360-6	2–4	6	3	45×43×14	360	5,625	6	30	27
KADAMM ФВЦ-2000/8000-360-6	2–8	20	2	24×18×12	360	5,625	6	4	24
KADAMM ФВЦ-25000/27000-270-2	25–27	10,5	2,5	35×45×12	270	90	2	2	-
KADAMM ФВЦ-400/2000-360-6	0,4–2	19	2,2	24×18×12	360	5,625	6	3	24
KADAMM ФВЦ-7000/9000-360-7	7–9	14	2,2	35×45×12	360	2,8125	7	-	10
KADAMM ФВЦ-8000/18000-360-6	8–18	16	2,2	24×18×12	360	5,625	6	3	24
KADAMM ФВЦ-9000/10000-360-6	9–10	8	2	48×36×15	360	5,625	6	8	22

На что смотреть при выборе

Полоса модели ФВЦ должна перекрывать рабочие частоты (серия: 400 МГц – 27 ГГц).
Вносимые потери в серии ФВЦ — от 5 до 20 дБ; на высоких частотах и в широкополосных моделях они больше.
КСВН моделей ФВЦ — от 2 до 3: чем ниже, тем меньше отражение в тракте.
Соединители ФВЦ — по таблице исполнений; ответные кабели и переходы подбирают под них.

Поставка и документы

Поставляем KADAMM ФВЦ по России: подберём модель по частоте и параметрам, добавим кабели, переходники и нагрузки. Техническое описание серии и каталог СВЧ-компонентов KADAMM приложены к карточке; сертификаты и декларации — по запросу.

Вопросы и ответы

Как выбрать модель серии ФВЦ?
По таблице исполнений ФВЦ: сначала по частоте и соединителям, затем по мощности и электрическим параметрам; если модели нет в таблице, подберём близкую.

Какие соединители у ФВЦ?
У ФВЦ — по таблице исполнений; точный тип и пол разъёма указан в таблице для каждой модели.

На какие частоты рассчитана серия ФВЦ?
Диапазон серии ФВЦ — 400 МГц – 27 ГГц; полоса конкретной модели — в таблице исполнений.
