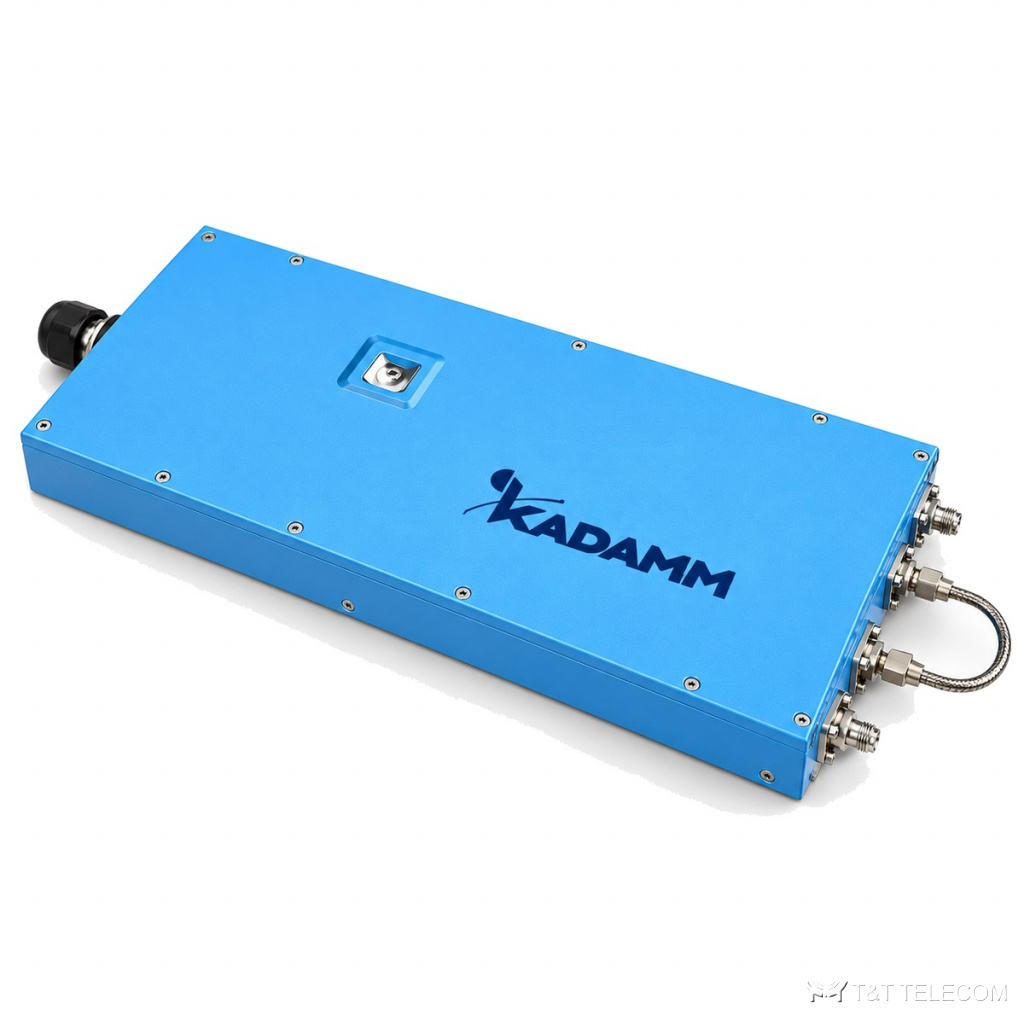

Серия фазовращателей СВЧ KADAMM ФВР — до 40 ГГц, соединители по таблице исполнений, 32 модели

Серия фазовращателей СВЧ KADAMM ФВР — до 40 ГГц, соединители по таблице исполнений, 32 модели
Фазовращатели СВЧ
ПроизводительKADAMM
Ценапо запросу
Запросить цену
Каталог KADAMM: СВЧ-компонентыKADAMM ФВР — техническое описание
  • Доставка по Россиии СНГ с ведущими транспортными операторами
  • Составим ТЗинженеры разберутся в вашей задаче
  • Выезд инженерана место, чтобы оценить задачу
  • Монтаж и пусконаладкасопровождение на всём сроке службы
  • Военный регистрработаем с предприятиями ВПК

KADAMM ФВР: серия из 32 фазовращателей СВЧ, до 40 ГГц. ФВР меняют фазу сигнала вручную, напряжением или цифровым кодом. Основное о ФВР: диапазон до 40 ГГц; соединители по таблице исполнений; вносимые потери 0,3–2,5 дБ; КСВН 1,2–1,6; мощность 50–100 Вт.

Для каких задач

  • Выравнивание фаз в многоканальных трактах — ФВР.
  • Лабораторные измерения — ФВР.
  • Фазированные антенные решётки — ФВР.

Исполнения серии ФВР

АртикулЧастоты, ГГцСредняя мощность, ВтПотери, дБКСВНГабариты, ммДиапазон регулировки фазы, °/ГГцСоединитель (Y в коде)Индикация (Z в коде)
KADAMM ФВР-10-26,5-SSF0–26,5-0,81,3Ø9×50,6–59,110,2SSF: SMA (в)-SMA (р)-
KADAMM ФВР-180-1-Y-Z0–1—11,4—180——
KADAMM ФВР-180-2-Y-Z0–2—1,51,5—180——
KADAMM ФВР-180-3-Y-Z0–3—1,751,5—180——
KADAMM ФВР-180-4-Y-Z0–4—21,5—180——
KADAMM ФВР-20-12-S0–12501,251,670×13×1520S: SMA (в)-SMA (р)-
KADAMM ФВР-20-18-S0–18501,51,670×13×1520S: SMA (в)-SMA (р)-
KADAMM ФВР-20-2-S0–2500,351,2570×13×1520S: SMA (в)-SMA (р)-
KADAMM ФВР-20-3-S0–3500,51,370×13×1520S: SMA (в)-SMA (р)-
KADAMM ФВР-20-6-S0–6500,751,470×13×1520S: SMA (в)-SMA (р)-
KADAMM ФВР-20-9-S0–95011,570×13×1520S: SMA (в)-SMA (р)-
KADAMM ФВР-360-1-Y-Z0–1—1,51,4—360——
KADAMM ФВР-360-2-Y-Z0–2—21,5—360——
KADAMM ФВР-45-1-S0–1500,31,2131,5×48×2145S: SMA (р)-SMA (р)-
KADAMM ФВР-45-2-S0–2500,51,3131,5×48×2145S: SMA (р)-SMA (р)-
KADAMM ФВР-45-4-S0–4500,751,4131,5×48×2145S: SMA (р)-SMA (р)-
KADAMM ФВР-45-6-S0–65011,5131,5×48×2145S: SMA (р)-SMA (р)-
KADAMM ФВР-45-8-S0–8501,251,5—45——
KADAMM ФВР-5-40-KKF0–40-0,81,5Ø9×41,1–45,65,4KKF: 2,92 мм (в)-2,92 мм (р)-
KADAMM ФВР-60-1-Y-Z0–11000,31,2D: 205×76×50,5 A: 200×76×30,560N: N (р)-N (р) S: SMA (р)-SMA (р)D: цифровое A: аналоговое
KADAMM ФВР-60-2-Y-Z0–21000,51,3D: 205×76×50,5 A: 200×76×30,560N: N (р)-N (р) S: SMA (р)-SMA (р)D: цифровое A: аналоговое
KADAMM ФВР-60-3-Y-Z0–31000,81,4D: 205×76×50,5 A: 200×76×30,560N: N (р)-N (р) S: SMA (р)-SMA (р)D: цифровое A: аналоговое
KADAMM ФВР-60-4-Y-Z0–410011,4D: 205×76×50,5 A: 200×76×30,560N: N (р)-N (р) S: SMA (р)-SMA (р)D: цифровое A: аналоговое
KADAMM ФВР-60-6-Y-Z0–610011,5D: 205×76×50,5 A: 200×76×30,560N: N (р)-N (р) S: SMA (р)-SMA (р)D: цифровое A: аналоговое
KADAMM ФВР-60-8-Y-Z0–81001,251,5D: 205×76×50,5 A: 200×76×30,5 A: 236×76×30,560N: N (р)-N (р) S: SMA (р)-SMA (р)D: цифровое A: аналоговое
KADAMM ФВР-90-1-Y-Z0–11000,51,2D: 205×76×50,5 A: 236×76×30,5 D: 241×76×50,590N: N (р)-N (р) S: SMA (р)-SMA (р)D: цифровое A: аналоговое
KADAMM ФВР-90-2-Y-Z0–21000,81,3D: 241×76×50,5 A: 236×76×30,590N: N (р)-N (р) S: SMA (р)-SMA (р)D: цифровое A: аналоговое
KADAMM ФВР-90-3-Y-Z0–31001,21,4D: 241×76×50,5 A: 236×76×30,590N: N (р)-N (р) S: SMA (р)-SMA (р)D: цифровое A: аналоговое
KADAMM ФВР-90-4-Y-Z0–41001,21,4D: 241×76×50,5 A: 236×76×30,590N: N (р)-N (р) S: SMA (р)-SMA (р)D: цифровое A: аналоговое
KADAMM ФВР-90-6-Y-Z0–61001,41,5D: 241×76×50,5 A: 236×76×30,590N: N (р)-N (р) S: SMA (р)-SMA (р)D: цифровое A: аналоговое
KADAMM ФВР-90-8-Y-Z0–8—1,51,5—90——
KADAMM ФВР-900-1-Y-A0–11002,51,5692×148×67,5900S: SMA (р)-SMA (р)A: аналоговое

Как выбрать модель

  • Сначала выбирают строку ФВР по частоте — серия перекрывает до 40 ГГц.
  • Вносимые потери в серии ФВР — от 0,3 до 2,5 дБ; на высоких частотах и в широкополосных моделях они больше.
  • КСВН моделей ФВР — от 1,2 до 1,6: чем ниже, тем меньше отражение в тракте.
  • Допустимая мощность моделей ФВР — от 50 до 100 Вт; выбирайте с запасом над мощностью в тракте.
  • Соединители ФВР — по таблице исполнений; ответные кабели и переходы подбирают под них.

Поставка и документы

Модели KADAMM ФВР подбираем под задачу и поставляем вместе с остальными компонентами СВЧ-тракта. В документах карточки — техническое описание и каталог KADAMM; сертификаты и декларации — по запросу.

Вопросы и ответы

Есть ли документы на ФВР?
К карточке ФВР приложены техническое описание серии и каталог СВЧ-компонентов KADAMM; сертификаты и декларации — по запросу.

Как выбрать модель серии ФВР?
По таблице исполнений ФВР: сначала по частоте и соединителям, затем по мощности и электрическим параметрам; если модели нет в таблице, подберём близкую.

Какие соединители у ФВР?
У ФВР — по таблице исполнений; точный тип и пол разъёма указан в таблице для каждой модели.
