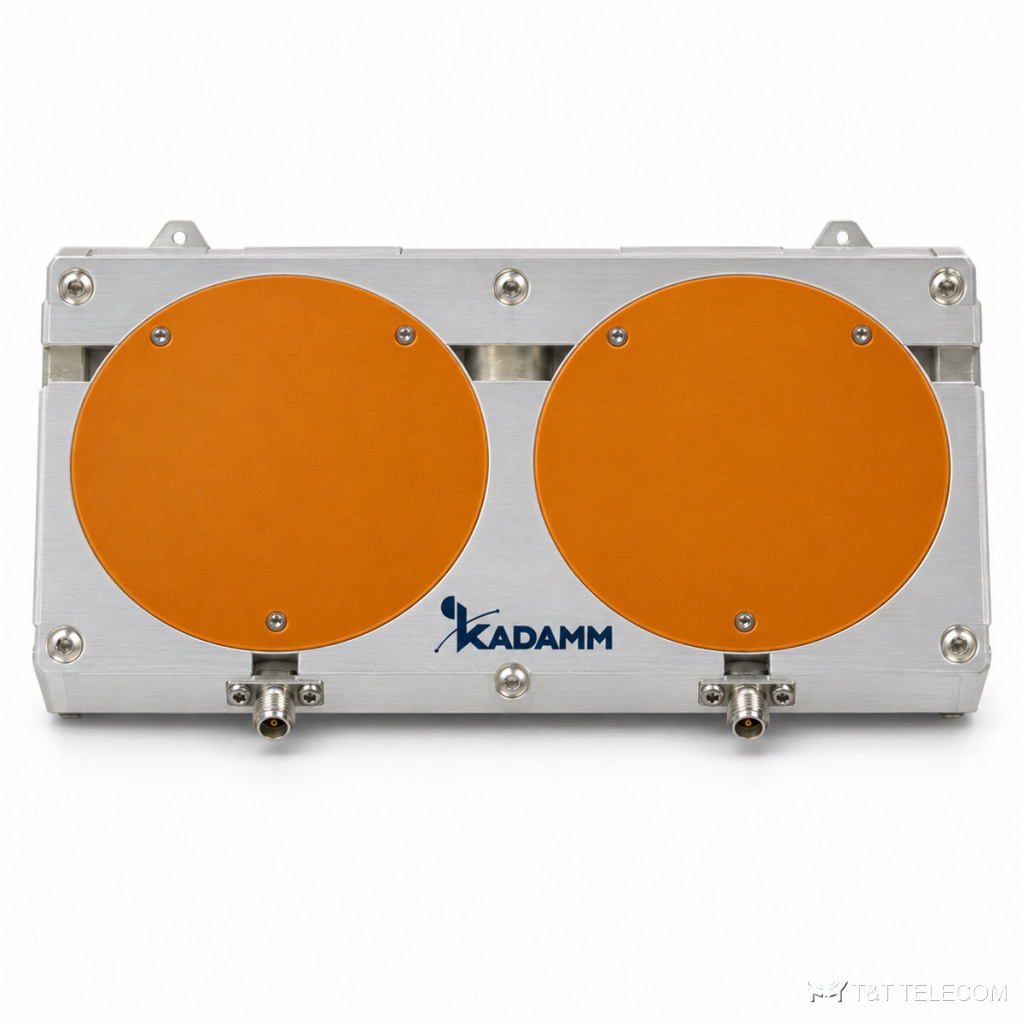

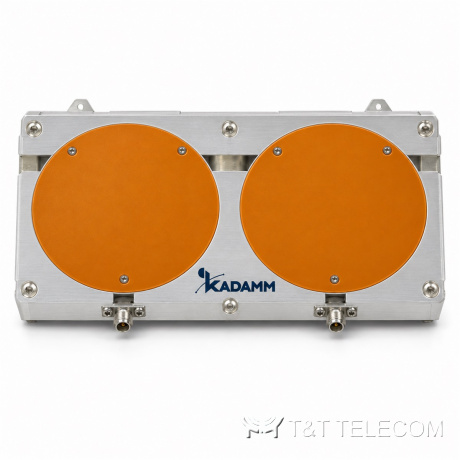

Серия циркуляторов СВЧ KADAMM ЦРВ-2С — 10 МГц – 25 ГГц, соединители по таблице исполнений, 34 модели
Циркуляторы и ферритовые вентили
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
Серия KADAMM ЦРВ-2С — серия из 34 циркуляторов СВЧ, 10 МГц – 25 ГГц. ЦРВ-2С передают сигнал по кругу от порта к порту и развязывают передатчик и приёмник. Параметры ЦРВ-2С: диапазон 10 МГц – 25 ГГц; соединители по таблице исполнений; вносимые потери 0,4–2,4 дБ; КСВН 1,15–1,4; мощность 30–300 Вт.
Где применяют
- Радиолокационные и связные тракты — ЦРВ-2С.
- Развязка передатчика и приёмника на общей антенне — ЦРВ-2С.
- Защита усилителей мощности — ЦРВ-2С.
Исполнения серии ЦРВ-2С
| Артикул | Частоты, ГГц | Мощн., Вт | Потери, дБ | Развязка, дБ | КСВН | Габариты, мм | Обратная мощность, Вт | Число портов | Полоса, % от средней частоты |
|---|---|---|---|---|---|---|---|---|---|
| KADAMM ЦРВ-2С-10/55-50-16080 | 0,01–0,055 | 50 | 2,4 | 40 | 1,25 | 160×80×28 | 50 | 3 | 20 |
| KADAMM ЦРВ-2С-10/55-50-16080-4П | 0,01–0,055 | 50 | 2,4 | 40 | 1,25 | 160×80×28 | 50 | 4 | 20 |
| KADAMM ЦРВ-2С-1000/2000-300-14472 | 1–2 | 300 | 1,4 | 33 | 1,4 | 144×72×27,4 | 300 | 3 | — |
| KADAMM ЦРВ-2С-1000/2000-300-14472-4П | 1–2 | 300 | 1,4 | 33 | 1,4 | 144×72×27,4 | 300 | 4 | — |
| KADAMM ЦРВ-2С-12000/18000-30-1716 | 12–18 | 30 | 1,2 | 36 | 1,35 | 17,6×16,5×7,5 | 30 | 3 | — |
| KADAMM ЦРВ-2С-12000/18000-30-1716-4П | 12–18 | 30 | 1,2 | 36 | 1,35 | 17,6×16,5×7,5 | 30 | 4 | — |
| KADAMM ЦРВ-2С-130/900-300-11256 | 0,13–0,9 | 300 | 0,6 | 46 | 1,2 | 112×56×15 | 300 | 3 | 40 |
| KADAMM ЦРВ-2С-130/900-300-11256-4П | 0,13–0,9 | 300 | 0,6 | 46 | 1,2 | 112×56×15 | 300 | 4 | 40 |
| KADAMM ЦРВ-2С-1350/2700-100-10149 | 1,35–2,7 | 100 | 1 | 36 | 1,3 | 101,6×49,5×19 | 100 | 3 | — |
| KADAMM ЦРВ-2С-1350/2700-100-10149-4П | 1,35–2,7 | 100 | 1 | 36 | 1,3 | 101,6×49,5×19 | 100 | 4 | — |
| KADAMM ЦРВ-2С-1500/3000-100-10149 | 1,5–3 | 100 | 1 | 34 | 1,35 | 101,6×49,5×19 | 100 | 3 | — |
| KADAMM ЦРВ-2С-1500/3000-100-10149-4П | 1,5–3 | 100 | 1 | 34 | 1,35 | 101,6×49,5×19 | 100 | 4 | — |
| KADAMM ЦРВ-2С-200/1875-300-7038 | 0,2–1,875 | 300 | 0,4 | 60 | 1,15 | 70×38×11 | 300 | 3 | 30 |
| KADAMM ЦРВ-2С-200/1875-300-7038-4П | 0,2–1,875 | 300 | 0,4 | 60 | 1,15 | 70×38×11 | 300 | 4 | 30 |
| KADAMM ЦРВ-2С-200/3600-200-5025 | 0,2–3,6 | 200 | 0,4 | 50 | 1,15 | 50,8×25,4×10,5 | 200 | 3 | 30 |
| KADAMM ЦРВ-2С-200/3600-200-5025-4П | 0,2–3,6 | 200 | 0,4 | 50 | 1,15 | 50,8×25,4×10,5 | 200 | 4 | 30 |
| KADAMM ЦРВ-2С-200/3600-200-5031-4П-А | 0,2–3,6 | 200 | 0,4 | 50 | 1,15 | 50,8×31,7×8,6 | 100 | 4 | 30 |
| KADAMM ЦРВ-2С-200/3600-200-5031-4П-Б | 0,2–3,6 | 200 | 0,4 | 50 | 1,15 | 50,8×31,7×8,6 | 100 | 4 | 30 |
| KADAMM ЦРВ-2С-2000/4000-100-6434 | 2–4 | 100 | 1,2 | 34 | 1,35 | 64×34×21 | 100 | 3 | — |
| KADAMM ЦРВ-2С-2000/4000-100-6434-4П | 2–4 | 100 | 1,2 | 34 | 1,35 | 64×34×21 | 100 | 4 | — |
| KADAMM ЦРВ-2С-3000/6000-100-5028 | 3–6 | 100 | 1 | 36 | 1,3 | 50,8×28×14 | 100 | 3 | — |
| KADAMM ЦРВ-2С-3000/6000-100-5028-4П | 3–6 | 100 | 1 | 36 | 1,3 | 50,8×28×14 | 100 | 4 | — |
| KADAMM ЦРВ-2С-4000/7000-60-2420 | 4–7 | 60 | 0,6 | 45 | 1,2 | 24×20×8 | 60 | 3 | 20 |
| KADAMM ЦРВ-2С-4000/7000-60-2420-4П | 4–7 | 60 | 0,6 | 45 | 1,2 | 24×20×8 | 60 | 4 | 20 |
| KADAMM ЦРВ-2С-4000/8000-100-4222 | 4–8 | 100 | 1 | 36 | 1,3 | 42×22,5×15 | 100 | 3 | — |
| KADAMM ЦРВ-2С-4000/8000-100-4222-4П | 4–8 | 100 | 1 | 36 | 1,3 | 42×22,5×15 | 100 | 4 | — |
| KADAMM ЦРВ-2С-45/270-200-12060 | 0,045–0,27 | 200 | 0,8 | 50 | 1,15 | 120×60×28 | 100 | 3 | 40 |
| KADAMM ЦРВ-2С-45/270-200-12060-4П | 0,045–0,27 | 200 | 0,8 | 50 | 1,15 | 120×60×28 | 100 | 4 | 40 |
| KADAMM ЦРВ-2С-5000/25000-60-1716 | 5–25 | 60 | 0,6 | 46 | 1,2 | 17,6×16,5×7,5 | 60 | 3 | 20 |
| KADAMM ЦРВ-2С-5000/25000-60-1716-4П | 5–25 | 60 | 0,6 | 46 | 1,2 | 17,6×16,5×7,5 | 60 | 4 | 20 |
| KADAMM ЦРВ-2С-600/5000-60-3819 | 0,6–5 | 60 | 0,5 | 50 | 1,15 | 38×19×8,2 | 60 | 3 | 30 |
| KADAMM ЦРВ-2С-600/5000-60-3819-4П | 0,6–5 | 60 | 0,5 | 50 | 1,15 | 38×19×8,2 | 60 | 4 | 30 |
| KADAMM ЦРВ-2С-8000/12000-30-1716 | 8–12 | 30 | 1 | 36 | 1,3 | 17,6×16,5×7,5 | 30 | 3 | — |
| KADAMM ЦРВ-2С-8000/12000-30-1716-4П | 8–12 | 30 | 1 | 36 | 1,3 | 17,6×16,5×7,5 | 30 | 4 | — |
Общие характеристики
| Параметр | Значение |
|---|---|
| Соединитель | полосковые выводы |
Подбор исполнения
- Полоса модели ЦРВ-2С должна перекрывать рабочие частоты (серия: 10 МГц – 25 ГГц).
- Вносимые потери в серии ЦРВ-2С — от 0,4 до 2,4 дБ; на высоких частотах и в широкополосных моделях они больше.
- КСВН моделей ЦРВ-2С — от 1,15 до 1,4: чем ниже, тем меньше отражение в тракте.
- Развязка в серии ЦРВ-2С — от 33 до 60 дБ.
- Допустимая мощность моделей ЦРВ-2С — от 30 до 300 Вт; выбирайте с запасом над мощностью в тракте.
- Соединители ЦРВ-2С — по таблице исполнений; ответные кабели и переходы подбирают под них.
Поставка и документы
Модели KADAMM ЦРВ-2С подбираем под задачу и поставляем вместе с остальными компонентами СВЧ-тракта. В документах карточки — техническое описание и каталог KADAMM; сертификаты и декларации — по запросу.
Вопросы и ответы
Какие соединители у ЦРВ-2С?
У ЦРВ-2С — по таблице исполнений; точный тип и пол разъёма указан в таблице для каждой модели.
На какие частоты рассчитана серия ЦРВ-2С?
Диапазон серии ЦРВ-2С — 10 МГц – 25 ГГц; полоса конкретной модели — в таблице исполнений.
Есть ли документы на ЦРВ-2С?
К карточке ЦРВ-2С приложены техническое описание серии и каталог СВЧ-компонентов KADAMM; сертификаты и декларации — по запросу.
