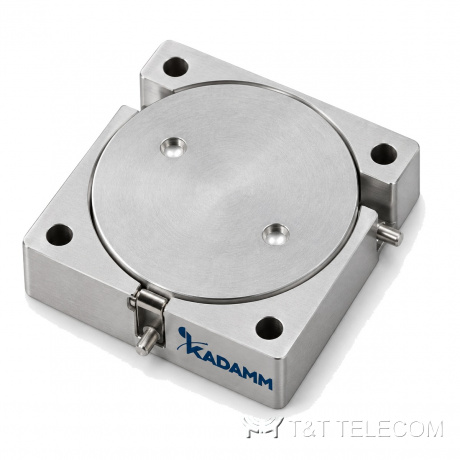

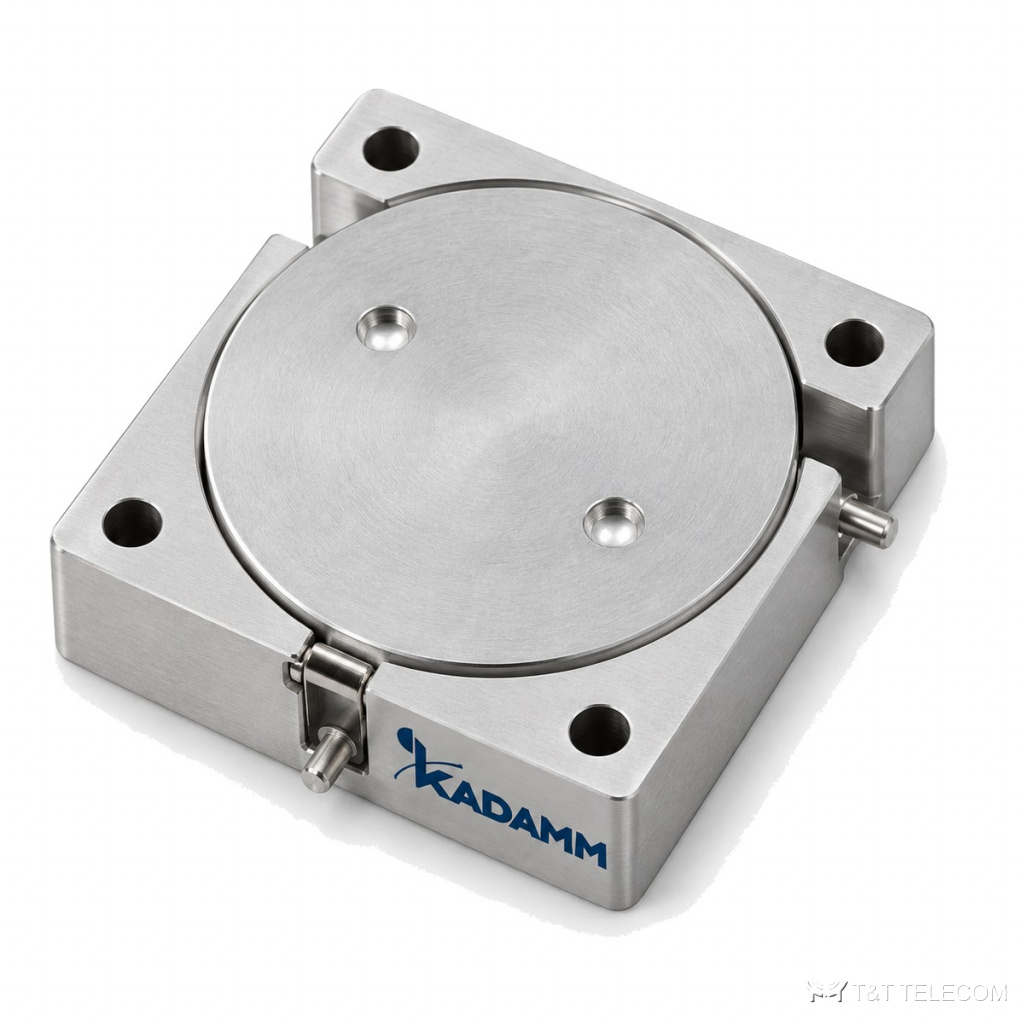

Серия циркуляторов СВЧ KADAMM ЦРВ — 10 МГц – 40 ГГц, соединители по таблице исполнений, 66 моделей
Циркуляторы и ферритовые вентили
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM ЦРВ — серия из 66 циркуляторов СВЧ, 10 МГц – 40 ГГц. ЦРВ передают сигнал по кругу от порта к порту и развязывают передатчик и приёмник. Параметры ЦРВ: диапазон 10 МГц – 40 ГГц; соединители по таблице исполнений; вносимые потери 0,2–2 дБ; КСВН 1,15–1,9; мощность 10–600 Вт.
Где применяют
- Развязка передатчика и приёмника на общей антенне — ЦРВ.
- Защита усилителей мощности — ЦРВ.
- Радиолокационные и связные тракты — ЦРВ.
Исполнения серии ЦРВ
| Артикул | Частоты, ГГц | Средняя мощность, Вт | Потери, дБ | Развязка, дБ | КСВН | Соединитель | Габариты, мм | Температура, °C | Полоса, МГц |
|---|---|---|---|---|---|---|---|---|---|
| KADAMM ЦРВ-10/55-100-8080 | 0,01–0,055 | 100 | 1,2 | 20 | 1,25 | полосковые выводы | 80×80×28 | +10–+60 | — |
| KADAMM ЦРВ-1000/1400-50-3018 | 1–1,4 | 50 | 0,4 | 16 | 1,35 | полосковые выводы | — | -55–+85 | весь диапазон |
| KADAMM ЦРВ-1000/3800-600-4546 | 1–3,8 | 600 | 0,3 | 23 | 1,2 | полосковые выводы | 45×46×26 | -40–+85 | — |
| KADAMM ЦРВ-1200/6000-100-1313T | 1,2–6 | 100 | 0,45 | 18 | 1,3 | — | 12,7×12,7×7,2 | -30–+70 | 800 |
| KADAMM ЦРВ-1225/1875-300-3538 | 1,225–1,875 | 300 | 0,6 | 16 | 1,4 | полосковые выводы | 35×38×11 | 0–+70 | 650 (весь диапазон) |
| KADAMM ЦРВ-130/900-300-5656 | 0,13–0,9 | 300 | 0,3 | 23 | 1,2 | полосковые выводы | 56×56×15 | -30–+70 | — |
| KADAMM ЦРВ-1350/2700-100-5049 | 1,35–2,7 | 100 | 0,5 | 18 | 1,3 | полосковые выводы | 50,8×49,5×19 | 0–+70 | 1350 (весь диапазон) |
| KADAMM ЦРВ-1400/1700-50-3018 | 1,4–1,7 | 50 | 0,4 | 20 | 1,25 | полосковые выводы | — | -55–+85 | весь диапазон |
| KADAMM ЦРВ-150/330-400-5050X | 0,15–0,33 | 400 | 0,7 | 18 | 1,3 | — | 50,8×50,8×14,8 | -30–+70 | 70 |
| KADAMM ЦРВ-1500/3000-100-5049 | 1,5–3 | 100 | 0,5 | 17 | 1,35 | полосковые выводы | 50,8×49,5×19 | 0–+70 | 1500 (весь диапазон) |
| KADAMM ЦРВ-1500/3000-100-5050A | 1,5–3 | 100 | 0,7 | 17 | 1,4 | — | 50,8×49,5×19 | 0–+60 | 1500 |
| KADAMM ЦРВ-1700/2000-50-3018 | 1,7–2 | 50 | 0,5 | 20 | 1,25 | полосковые выводы | — | -55–+85 | весь диапазон |
| KADAMM ЦРВ-1700/3000-200-4040A | 1,7–3 | 200 | 0,7 | 16 | 1,35 | — | 40×40×20 | 0–+60 | 1200 |
| KADAMM ЦРВ-1700/3500-100-4040 | 1,7–3,5 | 100 | 0,7 | 17 | 1,4 | полосковые выводы | 40×40×20 | 0–+70 | 1800 (весь диапазон) |
| KADAMM ЦРВ-1700/6000-100-1313M | 1,7–6 | 100 | 0,45 | 18 | 1,3 | — | 12,7×12,7×7,2 | -30–+70 | 800 |
| KADAMM ЦРВ-17000/36000-30-1318 | 17–36 | 30 | 0,5 | 20 | 1,25 | полосковые выводы | 13×18×12,8 | -40–+85 | — |
| KADAMM ЦРВ-18000/26500-10-1318 | 18–26,5 | 10 | 1,1; 1,2 при -40–+80 | 145; 14 при -40–+80 | 1,6; 1,6 при -40–+80 | полосковые выводы | 13×18×12,8 | +25±5; -40–+80 | 8500 (весь диапазон) |
| KADAMM ЦРВ-1850/3800-100-4040 | 1,85–3,8 | 100 | 0,7 | 17 | 1,35 | полосковые выводы | 40×40×20 | 0–+70 | 1950 (весь диапазон) |
| KADAMM ЦРВ-20/400-100-6060H | 0,02–0,4 | 100 | 2 | 18 | 1,3 | — | 60×60×25,5 | -10–+60 | 175 |
| KADAMM ЦРВ-20/400-100-6466H | 0,02–0,4 | 100 | 2 | 18 | 1,3 | — | 64×66×22 | -10–+60 | 175 |
| KADAMM ЦРВ-200/1300-300-4242 | 0,2–1,3 | 300 | 0,25 | 25 | 1,15 | полосковые выводы | 42×42×13 | -30–+70 | — |
| KADAMM ЦРВ-200/1875-300-3538 | 0,2–1,875 | 300 | 0,3 | 30 | 1,15 | полосковые выводы | 35×38×11 | -40–+85 | — |
| KADAMM ЦРВ-200/3600-200-2525 | 0,2–3,6 | 200 | 0,2 | 25 | 1,15 | полосковые выводы | 25,4×25,4×10,5 | -40–+85 | — |
| KADAMM ЦРВ-2000/2400-50-3018 | 2–2,4 | 50 | 0,2 | 20 | 1,2 | полосковые выводы | — | -55–+85 | весь диапазон |
| KADAMM ЦРВ-2000/4000-100-3234A | 2–4 | 100 | 0,6 | 16 | 1,35 | — | 32×34×21 | 0–+60 | 2000 |
| KADAMM ЦРВ-2000/4000-500-5972 | 2–4 | 500 | 0,6 | 16 | 1,4 | полосковые выводы | 59,4×72×50 | +10–+60 | 2000 (весь диапазон) |
| KADAMM ЦРВ-2000/6000-100-3030 | 2–6 | 100 | 0,8 | 13 | 1,5 | полосковые выводы | 30,5×30,5×15 | -40–+70 | 4000 (весь диапазон) |
| KADAMM ЦРВ-2000/6000-20-3030B | 2–6 | 20 | 1,7 | 12 | 1,6 | — | 30,5×30,5×15 | -40–+70 | 4000 |
| KADAMM ЦРВ-22000/33000-10-1318 | 22–33 | 10 | 0,9; 1 при -40–+80 | 16; 15 при -40–+80 | 1,4; 1,5 при -40–+80 | полосковые выводы | 13×18×12,8 | +25±5; -40–+80 | 11000 (весь диапазон) |
| KADAMM ЦРВ-225/400-160-6060 | 0,225–0,4 | 160 | 0,8; 1 при -40–+85 | 18; 16 при -40–+85 | 1,3; 1,4 при -40–+85 | полосковые выводы | 60×60×28 | 0–60; -40–+85 | 175 (весь диапазон) |
| KADAMM ЦРВ-2500/3000-50-3018 | 2,5–3 | 50 | 0,5 | 18 | 1,3 | полосковые выводы | — | -55–+85 | весь диапазон |
| KADAMM ЦРВ-26500/40000-10-1316 | 26,5–40 | 10 | 1,5; 1,7 при -45–+85 | 14; 12 при -45–+85 | 1,6; 1,8 при -45–+85 | полосковые выводы | 13×16×12,6 | +25±5; -45–+85 | 13500 (весь диапазон) |
| KADAMM ЦРВ-2700/6000-200-2528C | 2,7–6 | 200 | 0,8 | 16 | 1,4 | — | 25,4×28×14 | -30–+70 | 3500 |
| KADAMM ЦРВ-300/1000-400-4545X | 0,3–1 | 400 | 0,5 | 18 | 1,3 | — | 45×45×13 | -30–+70 | 300 |
| KADAMM ЦРВ-300/1500-500-5356 | 0,3–1,5 | 500 | 0,3 | 23 | 1,2 | полосковые выводы | 53×56×20 | -40–+85 | — |
| KADAMM ЦРВ-300/1850-300-3538X | 0,3–1,85 | 300 | 0,7 | 18 | 1,35 | — | 35×35×11 | -30–+70 | 500 |
| KADAMM ЦРВ-300/1850-300-3838X | 0,3–1,85 | 300 | 0,4 | 20 | 1,25 | — | 38×38×11 | -30–+70 | 106 |
| KADAMM ЦРВ-3000/3500-50-3018 | 3–3,5 | 50 | 0,5 | 18 | 1,3 | полосковые выводы | — | -55–+85 | весь диапазон |
| KADAMM ЦРВ-350/4000-250-2525X | 0,35–4 | 250 | 0,65 | 15 | 1,45 | — | 25,4×25,4×10 | -30–+70 | 770 |
| KADAMM ЦРВ-3500/4000-50-3018 | 3,5–4 | 50 | 0,5 | 18 | 1,3 | полосковые выводы | — | -55–+85 | весь диапазон |
| KADAMM ЦРВ-3500/6500-100-2528 | 3,5–6,5 | 100 | 0,5 | 18 | 1,3 | полосковые выводы | 25,4×28×14 | -55–+85 | 3000 (весь диапазон) |
| KADAMM ЦРВ-3500/6500-100-5028 | 3,5–6,5 | 100 | 1,2 | 34 | 1,35 | полосковые выводы | 50,8×28×14 | -55–+85 | 3000 (весь диапазон) |
| KADAMM ЦРВ-4000/5000-60-1822D | 4–5 | 60 | 0,4 | 18 | 1,35 | — | 18×22×10,4 | -30–+70 | 1000 |
| KADAMM ЦРВ-4000/8000-100-2122 | 4–8 | 100 | 0,5 | 18 | 1,3 | полосковые выводы | 21×22,5×15 | -55–+85 | 4000 (весь диапазон) |
| KADAMM ЦРВ-4000/8000-300-5654 | 4–8 | 300 | 0,6 | 16 | 1,4 | полосковые выводы | 56×54,3×36 | -30–+70 | 4000 (весь диапазон) |
| KADAMM ЦРВ-4000/8000-60-1220 | 4–8 | 60 | 0,25 | 23 | 1,2 | полосковые выводы | 12×20×8 | -55–+85 | — |
| KADAMM ЦРВ-4000/8000-60-2123B | 4–8 | 60 | 0,6 | 18 | 1,35 | — | 21×22,5×15 | 0–+60 | 4000 |
| KADAMM ЦРВ-45/270-200-6060 | 0,045–0,27 | 200 | 0,5 | 25 | 1,15 | полосковые выводы | 60×60×28 | -30–+70 | — |
| KADAMM ЦРВ-5000/25000-65-815 | 5–25 | 65 | 0,3 | 23 | 1,2 | полосковые выводы | 8,9×15×7,8 | -55–+85 | — |
| KADAMM ЦРВ-5000/6500-50-1623D | 5–6,5 | 50 | 0,5 | 18 | 1,3 | — | 16×23×9,7 | -30–+70 | 800 |
| KADAMM ЦРВ-5000/6500-60-1220D | 5–6,5 | 60 | 0,5 | 18 | 1,3 | — | 12×20×9,5 | -30–+70 | 800 |
| KADAMM ЦРВ-60/200-500-8080 | 0,06–0,2 | 500 | 0,3 | 23 | 1,2 | полосковые выводы | 80×80×18 | 0–+70 | — |
| KADAMM ЦРВ-600/4000-100-2020X | 0,6–4 | 100 | 0,5 | 18 | 1,35 | — | 20×20×8,6 | -30–+70 | 900 |
| KADAMM ЦРВ-600/5000-100-1919 | 0,6–5 | 100 | 0,25 | 25 | 1,15 | полосковые выводы | 19×19×8,6 | -40–+85 | — |
| KADAMM ЦРВ-6000/12000-50-1319C | 6–12 | 50 | 0,5 | 18 | 1,3 | — | 13×19×12,7 | 0–+60 | 4000 |
| KADAMM ЦРВ-6000/18000-20-1620B | 6–18 | 20 | 1,5 | 10 | 1,9 | — | 16×20,3×14 | -30–+70 | 12000 |
| KADAMM ЦРВ-6000/18000-60-1920 | 6–18 | 60 | 1,5 | 10 | 1,9 | полосковые выводы | 19×20,3×14 | -30–+70 | 12000 (весь диапазон) |
| KADAMM ЦРВ-70/130-500-100100 | 0,07–0,13 | 500 | 0,5 | 20 | 1,25 | полосковые выводы | 100×100×40 | 0–+70 | — |
| KADAMM ЦРВ-700/10000-60-1212 | 0,7–10 | 60 | 0,3 | 23 | 1,2 | полосковые выводы | 12,7×12,7×8 | -40–+85 | — |
| KADAMM ЦРВ-7000/18000-30-0915D | 7–18 | 30 | 0,6 | 17 | 1,35 | — | 8,9×15×7,8 | -30–+70 | 6000 |
| KADAMM ЦРВ-750/1000-50-3018 | 0,75–1 | 50 | 0,6 | 18 | 1,3 | полосковые выводы | — | -30–+70 | 50 |
| KADAMM ЦРВ-800/2000-300-7272 | 0,8–2 | 300 | 1,3 | 12 | 1,6 | полосковые выводы | 72×72×27,4 | +10–+70 | 1200 (весь диапазон) |
| KADAMM ЦРВ-800/4300-100-1919X | 0,8–4,3 | 100 | 0,5 | 18 | 1,35 | — | 19×19×8,6 | -30–+70 | 900 |
| KADAMM ЦРВ-8000/18000-60-1920 | 8–18 | 60 | 0,8 | 14 | 1,5 | полосковые выводы | 19×20,3×14 | -30–+70 | 10000 (весь диапазон) |
| KADAMM ЦРВ-950/2000-100-6466K | 0,95–2 | 100 | 0,7 | 16 | 1,4 | — | 64×66×26 | -10–+60 | 1050 |
| KADAMM ЦРВ-960/1215-50-3018 | 0,96–1,215 | 50 | 0,8 | 14 | 1,5 | полосковые выводы | — | -30–+70 | весь диапазон |
На что смотреть при выборе
- Полоса модели ЦРВ должна перекрывать рабочие частоты (серия: 10 МГц – 40 ГГц).
- Вносимые потери в серии ЦРВ — от 0,2 до 2 дБ; на высоких частотах и в широкополосных моделях они больше.
- КСВН моделей ЦРВ — от 1,15 до 1,9: чем ниже, тем меньше отражение в тракте.
- Развязка в серии ЦРВ — от 10 до 145 дБ.
- Допустимая мощность моделей ЦРВ — от 10 до 600 Вт; выбирайте с запасом над мощностью в тракте.
- Соединители ЦРВ — по таблице исполнений; ответные кабели и переходы подбирают под них.
Поставка и документы
Поставляем KADAMM ЦРВ по России: подберём модель по частоте и параметрам, добавим кабели, переходники и нагрузки. Техническое описание серии и каталог СВЧ-компонентов KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Как выбрать модель серии ЦРВ?
По таблице исполнений ЦРВ: сначала по частоте и соединителям, затем по мощности и электрическим параметрам; если модели нет в таблице, подберём близкую.
Какие соединители у ЦРВ?
У ЦРВ — по таблице исполнений; точный тип и пол разъёма указан в таблице для каждой модели.
На какие частоты рассчитана серия ЦРВ?
Диапазон серии ЦРВ — 10 МГц – 40 ГГц; полоса конкретной модели — в таблице исполнений.
