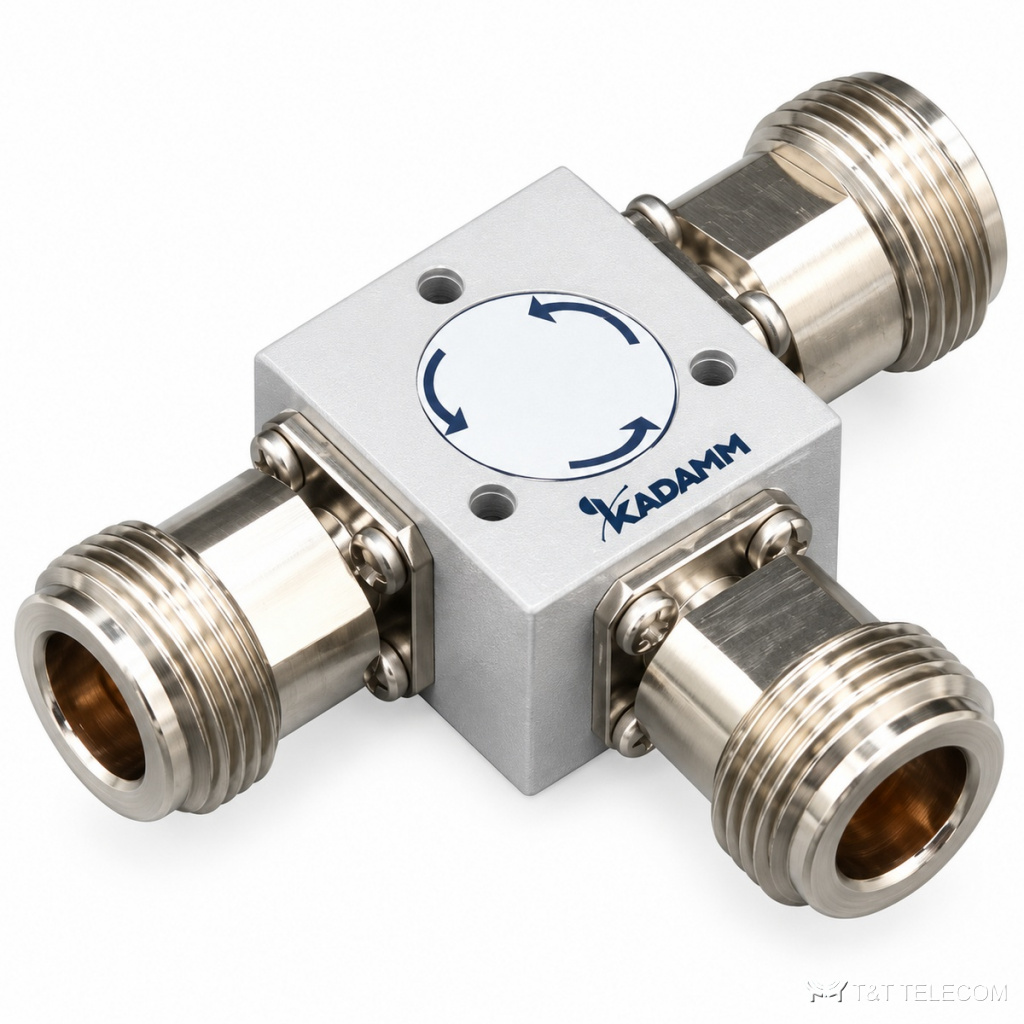

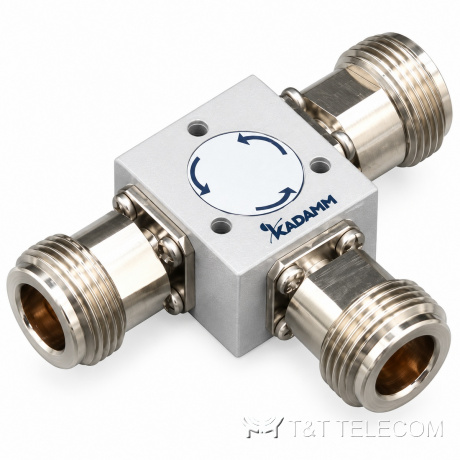

Серия циркуляторов СВЧ KADAMM ЦР-УП — 1,61 – 3,1 ГГц, соединители по таблице исполнений, 7 моделей
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM ЦР-УП: серия из 7 циркуляторов СВЧ, 1,61 – 3,1 ГГц. ЦР-УП передают сигнал по кругу от порта к порту и развязывают передатчик и приёмник. Основное о ЦР-УП: диапазон 1,61 – 3,1 ГГц; соединители по таблице исполнений; вносимые потери 0,3–0,35 дБ.
Для каких задач
- Защита усилителей мощности — ЦР-УП.
- Радиолокационные и связные тракты — ЦР-УП.
- Развязка передатчика и приёмника на общей антенне — ЦР-УП.
Исполнения серии ЦР-УП
| Артикул | Частоты, ГГц | Потери, дБ | Развязка, дБ | Возвратные потери, дБ |
|---|---|---|---|---|
| KADAMM ЦР-1610/1680-200 | 1,61-1,68 | 0,3 | 23 | 23 |
| KADAMM ЦР-1800/2200-200 | 1,8-2,2 | 0,35 | 20 | 20 |
| KADAMM ЦР-1805/1880-200 | 1,805-1,88 | 0,3 | 23 | 23 |
| KADAMM ЦР-2100/2300-200 | 2,1-2,3 | 0,35 | 20 | 20 |
| KADAMM ЦР-2110/2170-200 | 2,11-2,17 | 0,35 | 23 | 23 |
| KADAMM ЦР-2300/2700-200 | 2,3-2,7 | 0,35 | 20 | 20 |
| KADAMM ЦР-2700/3100-200 | 2,7-3,1 | 0,35 | 20 | 20 |
Общие характеристики
| Параметр | Значение |
|---|---|
| Средняя мощность, Вт | 200 |
| Материал | алюминий |
Как выбрать модель
- Сначала выбирают строку ЦР-УП по частоте — серия перекрывает 1,61 – 3,1 ГГц.
- Вносимые потери в серии ЦР-УП — от 0,3 до 0,35 дБ; на высоких частотах и в широкополосных моделях они больше.
- Развязка в серии ЦР-УП — от 20 до 23 дБ.
- Соединители ЦР-УП — по таблице исполнений; ответные кабели и переходы подбирают под них.
Поставка и документы
Модели KADAMM ЦР-УП подбираем под задачу и поставляем вместе с остальными компонентами СВЧ-тракта. В документах карточки — техническое описание и каталог KADAMM; сертификаты и декларации — по запросу.
Вопросы и ответы
Как выбрать модель серии ЦР-УП?
По таблице исполнений ЦР-УП: сначала по частоте и соединителям, затем по мощности и электрическим параметрам; если модели нет в таблице, подберём близкую.
Какие соединители у ЦР-УП?
У ЦР-УП — по таблице исполнений; точный тип и пол разъёма указан в таблице для каждой модели.
На какие частоты рассчитана серия ЦР-УП?
Диапазон серии ЦР-УП — 1,61 – 3,1 ГГц; полоса конкретной модели — в таблице исполнений.
