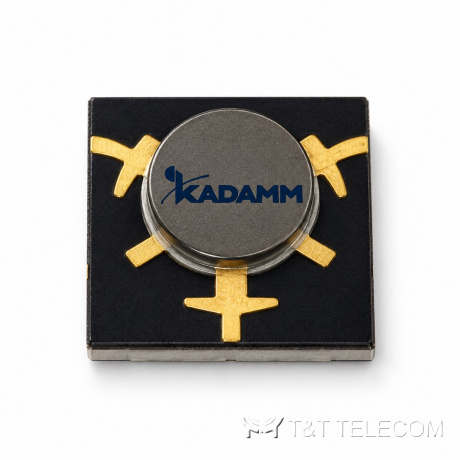

Серия циркуляторов СВЧ KADAMM ЦРМ — 2,7 – 40 ГГц, соединители по таблице исполнений, 20 моделей

Name: Серия циркуляторов СВЧ KADAMM ЦРМ — 2,7 – 40 ГГц, соединители по таблице исполнений, 20 моделей
Brand: KADAMM
SKU: KADAMM ЦРМ

Циркуляторы и ферритовые вентили

ПроизводительKADAMM

Ценапо запросу

Каталог KADAMM: СВЧ-компоненты KADAMM ЦРМ — техническое описание

Доставка по Россиии СНГ с ведущими транспортными операторами
Составим ТЗинженеры разберутся в вашей задаче
Выезд инженерана место, чтобы оценить задачу
Монтаж и пусконаладкасопровождение на всём сроке службы
Военный регистрработаем с предприятиями ВПК

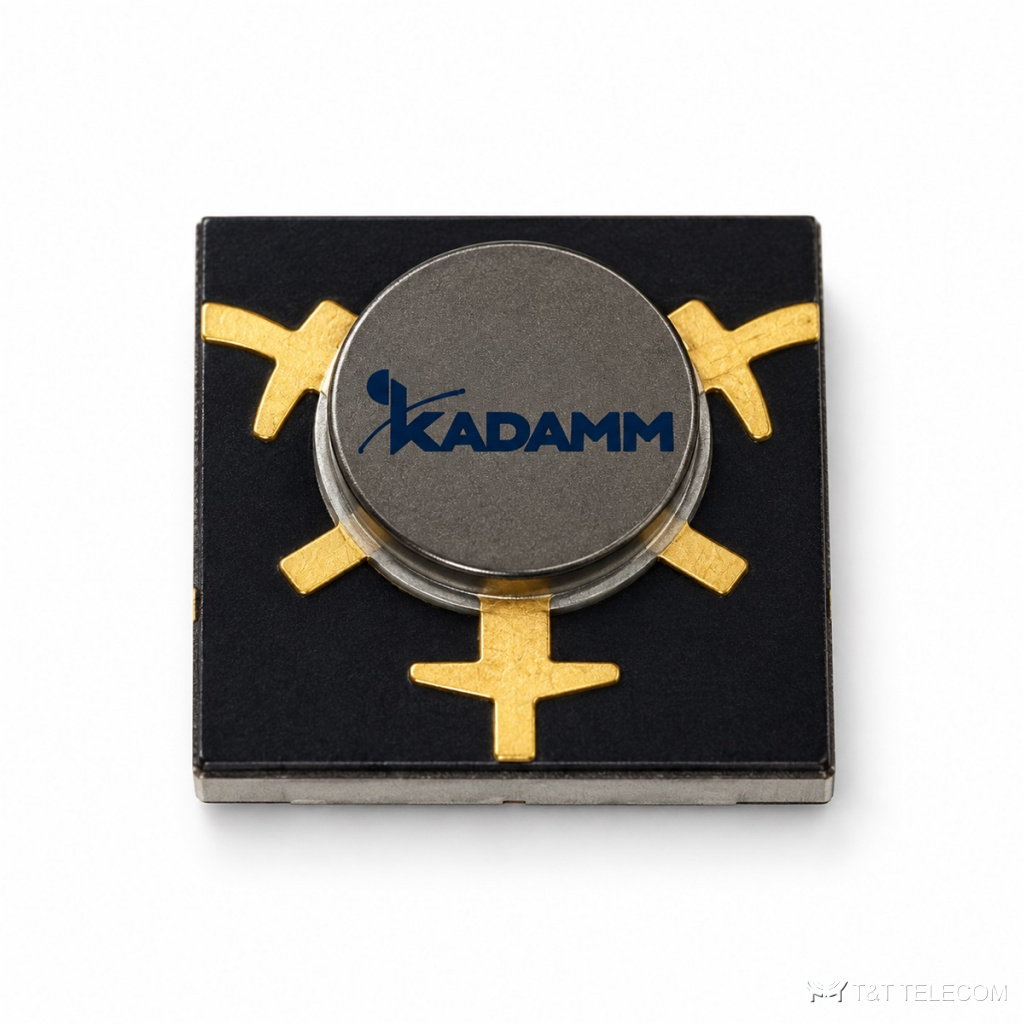

Серия KADAMM ЦРМ — серия из 20 циркуляторов СВЧ, 2,7 – 40 ГГц. ЦРМ передают сигнал по кругу от порта к порту и развязывают передатчик и приёмник. Параметры ЦРМ: диапазон 2,7 – 40 ГГц; соединители по таблице исполнений; вносимые потери 0,4–40 дБ; КСВН 1,2–1,75; мощность 2–40 Вт.

Для каких задач

Радиолокационные и связные тракты — ЦРМ.
Развязка передатчика и приёмника на общей антенне — ЦРМ.
Защита усилителей мощности — ЦРМ.

Исполнения серии ЦРМ

Артикул	Частоты, ГГц	Мощн., Вт	Потери, дБ	Развязка, дБ	КСВН	Габариты, мм	Обратная мощность, Вт	Температура, °C	Полоса, % от средней частоты
KADAMM ЦРМ-11000/18000-10-66	11–18	10	1	15	1,45	6×6×3	10	-55–+85	—
KADAMM ЦРМ-14000/23000-10-55	14–23	10	0,5	20	1,25	5×5×3,5	10	-55–+85	20
KADAMM ЦРМ-18000/24000-2-44	18–24	2	0,6	17	1,35	4,5×4,5×3,5	2	-55–+85	20
KADAMM ЦРМ-22000/32000-2-44	22–32	2	0,7	17	1,35	4,5×4,5×3,5	2	-55–+85	25
KADAMM ЦРМ-2700/4900-15-1414	2,7–4,9	15	0,4	20	1,2	14×14×5,5	15	-55–+85	40
KADAMM ЦРМ-2С-14000/18000-10-87-А	14–18	10	0,45	30	1,25	8×7×2,5	3	-55–+85	25
KADAMM ЦРМ-2С-14000/18000-10-87-Б	14–18	10	0,45	30	1,25	8×7×2,5	3	-55–+85	25
KADAMM ЦРМ-2С-14000/18000-10-87-Д	14–18	10	0,45	30	1,25	8×7×4	3	-55–+85	25
KADAMM ЦРМ-2С-14000/18000-10-87-С	14–18	10	0,45	30	1,25	8×7×4	3	-55–+85	25
KADAMM ЦРМ-2С-8000/12000-10-108-А	8–12	10	0,5	30	1,25	10×8×2,5	5	-55–+85	20
KADAMM ЦРМ-2С-8000/12000-10-108-Б	8–12	10	0,5	30	1,25	10×8×2,5	5	-55–+85	20
KADAMM ЦРМ-2С-8000/12000-10-109-А	8–12	10	0,45	30	1,25	10,4×9×4	5	-55–+85	20
KADAMM ЦРМ-2С-8000/12000-10-109-Б	8–12	10	0,45	30	1,25	10,4×9×4	5	-55–+85	20
KADAMM ЦРМ-31000/40000-2-33	31–40	2	1	14	1,4	3,5×3,5×2,5	2	-55–+85	22
KADAMM ЦРМ-4000/5850-15-1212	4–5,85	15	0,4	20	1,2	12×12×4	15	-55–+85	30
KADAMM ЦРМ-5000/7500-15-1010	5–7,5	15	0,4	20	1,2	10×10×4	15	-55–+85	20
KADAMM ЦРМ-6000/18000-20-77	6–18	20	1; 1,2 при 40–+70	12; 10 при 40–+70	1,65; 1,75 при 40–+70	7×7×3	20	+25±5; 40–+70	—
KADAMM ЦРМ-7000/9500-40-77	7–9,5	40	0,5	20	1,25	7×7×3,5	40	-55–+85	25
KADAMM ЦРМ-8000/12000-10-66	8–12	10	0,6	16	1,35	6×6×2,5	10	-55–+85	—
KADAMM ЦРМ-8000/18000-15-66	8–18	15	0,5	20	1,25	6×6×2,5	15	-55–+85	45

Общие характеристики

Параметр	Значение
Соединитель	микрополосковая линия

Подбор исполнения

Полоса модели ЦРМ должна перекрывать рабочие частоты (серия: 2,7 – 40 ГГц).
Вносимые потери в серии ЦРМ — от 0,4 до 40 дБ; на высоких частотах и в широкополосных моделях они больше.
КСВН моделей ЦРМ — от 1,2 до 1,75: чем ниже, тем меньше отражение в тракте.
Развязка в серии ЦРМ — от 10 до 70 дБ.
Допустимая мощность моделей ЦРМ — от 2 до 40 Вт; выбирайте с запасом над мощностью в тракте.
Соединители ЦРМ — по таблице исполнений; ответные кабели и переходы подбирают под них.

Поставка и документы

Поставляем KADAMM ЦРМ по России: подберём модель по частоте и параметрам, добавим кабели, переходники и нагрузки. Техническое описание серии и каталог СВЧ-компонентов KADAMM приложены к карточке; сертификаты и декларации — по запросу.

Вопросы и ответы

Как выбрать модель серии ЦРМ?
По таблице исполнений ЦРМ: сначала по частоте и соединителям, затем по мощности и электрическим параметрам; если модели нет в таблице, подберём близкую.

Какие соединители у ЦРМ?
У ЦРМ — по таблице исполнений; точный тип и пол разъёма указан в таблице для каждой модели.

На какие частоты рассчитана серия ЦРМ?
Диапазон серии ЦРМ — 2,7 – 40 ГГц; полоса конкретной модели — в таблице исполнений.
