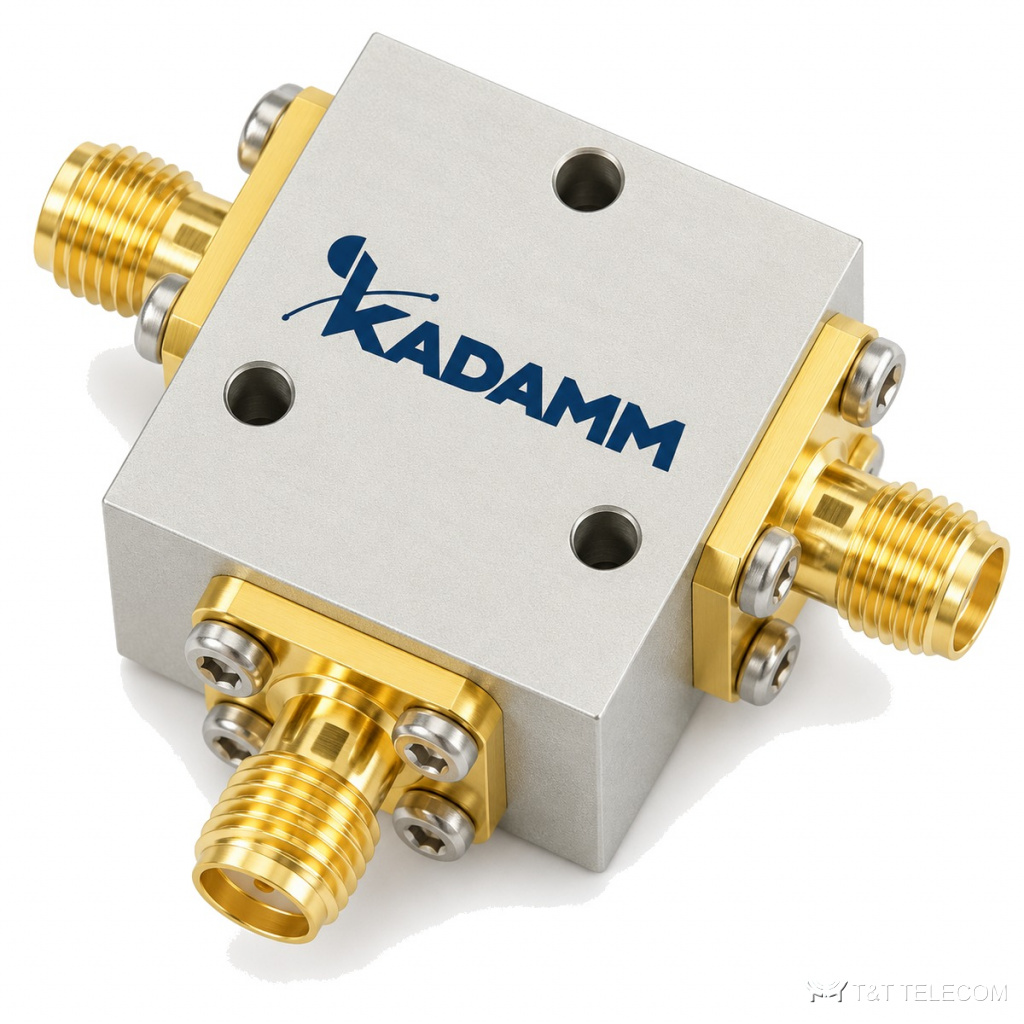

Серия циркуляторов СВЧ KADAMM ЦР — 10 МГц – 50 ГГц, соединители SMA, 84 модели
Циркуляторы и ферритовые вентили
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM ЦР: серия из 84 циркуляторов СВЧ, 10 МГц – 50 ГГц. Ферритовые циркуляторы ЦР защищают выходные каскады от отражённой мощности. Коротко о ЦР: диапазон 10 МГц – 50 ГГц; соединители SMA; вносимые потери 0,3–2 дБ; КСВН 1,15–1,9; мощность 5–3000 Вт.
Для каких задач
- Защита усилителей мощности — ЦР.
- Радиолокационные и связные тракты — ЦР.
- Развязка передатчика и приёмника на общей антенне — ЦР.
Исполнения серии ЦР
| Артикул | Частоты, ГГц | Средняя мощность, Вт | Потери, дБ | Развязка, дБ | КСВН | Соединитель | Габариты, мм | Температура, °C | Полоса, МГц |
|---|---|---|---|---|---|---|---|---|---|
| KADAMM ЦР-10/55-100-8080 | 0,01–0,055 | 100 | 1,2 | 20 | 1,25 | N, SMA | 80×80×28 | +10–+65 | — |
| KADAMM ЦР-100/200-1000-120140 | 0,1–0,2 | 1000 | 0,4 | 23 | 1,2 | 7/16 | 120×140×50 | 0–+85 | — |
| KADAMM ЦР-1000/2000-500-118140 | 1–2 | 500 | 0,8 | 15 | 1,5 | N | 118×140×100 | +10–+60 | 1000 (весь диапазон) |
| KADAMM ЦР-1000/2000-500-7272 | 1–2 | 500 | 0,7 | 16 | 1,4 | N | 72×72×46 | +10–+60 | 1000 (весь диапазон) |
| KADAMM ЦР-1000/3800-600-4546 | 1–3,8 | 600 | 0,3 | 23 | 1,2 | N | 45×46×26 | -40–+85 | — |
| KADAMM ЦР-12000/18000-60-1318 | 12–18 | 60 | 0,5 | 18 | 1,3 | SMA | 13×18×13,8 | -55–+85 | 6000 (весь диапазон) |
| KADAMM ЦР-12000/18000-60-2618 | 12–18 | 60 | 1 | 36 | 1,3 | SMA | 26×18×13,8 | -55–+85 | 6000 (весь диапазон) |
| KADAMM ЦР-12000/18000-60-2618-4П | 12–18 | 60 | 1 | 36 | 1,3 | SMA | 26×18×13,8 | -55–+85 | 6000 (весь диапазон) |
| KADAMM ЦР-1225/1875-200-3434 | 1,225–1,875 | 200 | 0,6 | 16 | 1,4 | N, SMA | 34×34×22 | 0–+60 | 650 (весь диапазон) |
| KADAMM ЦР-130/900-300-5656 | 0,13–0,9 | 300 | 0,3 | 23 | 1,2 | N, SMA | 56×56×15 | -30–+70 | — |
| KADAMM ЦР-1300/4000-100-2025B | 1,3–4 | 100 | 0,4 | 20 | 1,25 | SMA | 20×25,4×15 | -30–+70 | 400 |
| KADAMM ЦР-1350/2700-100-5049 | 1,35–2,7 | 100 | 0,5 | 18 | 1,3 | N, SMA | 50,8×49,5×19 | 0–+70 | 1350 (весь диапазон) |
| KADAMM ЦР-150/162-50 | 0,15–0,162 | 50 | 0,6 | 20 | 1,2 | уточняйте у менеджера | 60×60×25,5 | — | — |
| KADAMM ЦР-150/890-1000-8080E | 0,15–0,89 | 1000 | 0,6 | 19 | 1,25 | 7/16DIN | 80×80×34 | -30–+75 | 80 |
| KADAMM ЦР-1500/3000-100-5049 | 1,5–3 | 100 | 0,5 | 17 | 1,35 | N, SMA | 50,8×49,5×19 | 0–+70 | 1500 (весь диапазон) |
| KADAMM ЦР-1500/3000-100-5050A | 1,5–3 | 100 | 0,7 | 17 | 1,4 | SMA, N | 50,8×49,5×19 | 0–+60 | 1500 |
| KADAMM ЦР-160/330-400-5258E | 0,16–0,33 | 400 | 0,7 | 18 | 1,3 | SMA, N | 52×57,5×22 | -30–+70 | 70 |
| KADAMM ЦР-162/174-50 | 0,162–0,174 | 50 | 0,6 | 20 | 1,2 | уточняйте у менеджера | 61×60×25,5 | — | — |
| KADAMM ЦР-1700/3500-100-4040 | 1,7–3,5 | 100 | 0,7 | 17 | 1,4 | N, SMA | 40×40×20 | 0–+70 | 1800 (весь диапазон) |
| KADAMM ЦР-1800/3600-100-4040A | 1,8–3,6 | 100 | 0,7 | 17 | 1,35 | N | 20×25,4×14 | -20–+85 | 1800 |
| KADAMM ЦР-18000-26500-5-K-1 | 18–26,5 | 5 | 0,7 | 16 | 1,4 | 2,92 мм | 12×15×10 | -30–+75 | 8500 |
| KADAMM ЦР-18000/26500-10-1318 | 18–26,5 | 10 | 1,1; 1,2 при -40–+80 | 14,5; 14 при -40–+80 | 1,6; 1,6 при -40–+80 | SMA | 13×18×12,8 | +25±5; -40–+80 | 8500 (весь диапазон) |
| KADAMM ЦР-1850/3800-100-4040 | 1,85–3,8 | 100 | 0,7 | 17 | 1,35 | N, SMA | 40×40×20 | 0–+70 | 1950 (весь диапазон) |
| KADAMM ЦР-20/400-100-6466H | 0,02–0,4 | 100 | 2 | 18 | 1,3 | SMA, N | 64×66×22 | -20–+70 | 175 |
| KADAMM ЦР-200/1875-300-3538 | 0,2–1,875 | 300 | 0,3 | 30 | 1,15 | N, SMA | 35×38×15 | -40–+85 | — |
| KADAMM ЦР-2000/4000-100-3234A | 2–4 | 100 | 0,6 | 17 | 1,35 | SMA, N | 32×34×21 | 0–+60 | 2000 |
| KADAMM ЦР-2000/4000-3000-104110 | 2–4 | 3000 | 0,4 | 18 | 1,3 | 7/16 | 104×110×48 | -55–+85 | — |
| KADAMM ЦР-2000/4000-500-5972 | 2–4 | 500 | 0,6 | 16 | 1,4 | N | 59,4×72×40 | +10–+60 | 2000 (весь диапазон) |
| KADAMM ЦР-2000/6000-100-3030 | 2–6 | 100 | 0,8 | 13 | 1,5 | N, SMA | 30,5×30,5×15 | -40–+70 | 4000 (весь диапазон) |
| KADAMM ЦР-2000/6000-20-3030B | 2–6 | 20 | 1,7 | 12 | 1,6 | SMA | 30,5×30,5×15 | -40–+70 | 4000 |
| KADAMM ЦР-22000/33000-10-1318 | 22–33 | 10 | 0,9; 1 при -40–+80 | 16; 15 при -40–+80 | 1,4; 1,5 при -40–+80 | 2,92 мм | 13×18×12,8 | +25±5; -40–+80 | 11000 (весь диапазон) |
| KADAMM ЦР-225/400-160-6060 | 0,225–0,4 | 160 | 0,8; 1 при -40–+85 | 18; 16 при -40–+85 | 1,3; 1,4 при -40–+85 | N, SMA | 60×60×28 | 0–60; -40–+85 | 175 (весь диапазон) |
| KADAMM ЦР-2300/2400-100-SMA | 2,3–2,4 | 100 | 0,3 | 23 | 1,2 | SMA | 28,5×25,4×15 | — | — |
| KADAMM ЦР-2400/2500-100-2025X | 2,4–2,5 | 100 | 0,3 | 25 | 1,2 | SMA | 25,4×28×14 | 0–+60 | 100 |
| KADAMM ЦР-24250-33400-5-K-1 | 24,25–33,4 | 5 | 1,6 | 14 | 1,6 | 2,92 мм | 19×15×13 | -30–+70 | 9150 |
| KADAMM ЦР-250/1500-300-4550 | 0,25–1,5 | 300 | 0,3 | 23 | 1,15 | N, SMA | 45×50×24 | -30–+70 | — |
| KADAMM ЦР-2570/2615-100-SMA | 2,57–2,615 | 100 | 0,3 | 23 | 1,2 | SMA | 28,5×25,4×15 | — | — |
| KADAMM ЦР-2600/3200-100-5028B | 2,6–3,2 | 100 | 1 | 35 | 1,35 | SMA | 32×34×21 | 0–+60 | 600 |
| KADAMM ЦР-26500-40000-5-K-1 | 26,5–40 | 5 | 1,6 | 14 | 1,6 | 2,92 мм | 13×25×16,8 | -30–+70 | 13500 |
| KADAMM ЦР-26500/40000-10-1316 | 26,5–40 | 10 | 1,5; 1,7 при -45–+85 | 14; 12 при -45–+85 | 1,6; 1,8 при -45–+85 | 2,92 мм | 13×16×12,8 | +25±5; -45–+85 | 13500 (весь диапазон) |
| KADAMM ЦР-2700/6200-200-2528C | 2,7–6,2 | 200 | 0,8 | 16 | 1,4 | SMA, N | 30,5×30,5×15 | -40–+70 | 3500 |
| KADAMM ЦР-300/1100-400-4550X | 0,3–1,1 | 400 | 0,6 | 17 | 1,35 | SMA, N | 45×49×18 | -30–+70 | 300 |
| KADAMM ЦР-300/1500-500-5356 | 0,3–1,5 | 500 | 0,3 | 23 | 1,2 | N | 53×56×20 | -40–+85 | — |
| KADAMM ЦР-300/1850-300-3538X | 0,3–1,85 | 300 | 0,7 | 25 | 1,35 | SMA, N | 35×38×15 | -30–+70 | 500 |
| KADAMM ЦР-3600/7200-60-1523C | 3,6–7,2 | 60 | 0,5 | 18 | 1,35 | SMA | 15×22,5×13,8 | -10–+60 | 1400 |
| KADAMM ЦР-390/395-150 | 0,39–0,395 | 150 | 0,4 | 20 | 1,25 | уточняйте у менеджера | 52×48×26 | — | — |
| KADAMM ЦР-4000/8000-100-2122 | 4–8 | 100 | 0,5 | 18 | 1,3 | N, SMA | 21×22,5×15 | -55–+85 | 4000 (весь диапазон) |
| KADAMM ЦР-4000/8000-300-2525 | 4–8 | 300 | 0,6 | 20 | 1,25 | N | 25×25,5×18 | -20–+70 | — |
| KADAMM ЦР-4000/8000-300-5654 | 4–8 | 300 | 0,6 | 16 | 1,4 | N | 56×54,3×36 | -30–+70 | 4000 (весь диапазон) |
| KADAMM ЦР-4000/8000-50-2123B | 4–8 | 50 | 0,6 | 18 | 1,35 | SMA, N | 15×22,5×13,8 | -10–+60 | 4000 |
| KADAMM ЦР-40000/50000-10-4337 | 40–50 | 10 | 0,8 | 15 | 1,5 | 2,4 мм | 43×37×20 | -40–+80 | — |
| KADAMM ЦР-45/270-200-6060 | 0,045–0,27 | 200 | 0,5 | 25 | 1,15 | N, SMA | 60×60×28 | -30–+70 | — |
| KADAMM ЦР-450/470-100 | 0,45–0,47 | 100 | 0,4 | 23 | 1,2 | уточняйте у менеджера | 38×35×11 | — | — |
| KADAMM ЦР-4500/5000-300 | 4,5–5 | 300 | 0,6 | 20 | 1,25 | уточняйте у менеджера | 25×25×18 | — | — |
| KADAMM ЦР-470/490-100 | 0,47–0,49 | 100 | 0,4 | 23 | 1,2 | уточняйте у менеджера | 38×35×11 | — | — |
| KADAMM ЦР-4700/5100-300 | 4,7–5,1 | 300 | 0,6 | 20 | 1,25 | уточняйте у менеджера | 25×25×18 | — | — |
| KADAMM ЦР-4800/5900-300 | 4,8–5,9 | 300 | 0,6 | 20 | 1,25 | уточняйте у менеджера | 25×25×18 | — | — |
| KADAMM ЦР-5000-10000-10-S-1 | 5–10 | 10 | 0,6 | 17 | 1,35 | SMA | 21×22,5×15 | -10–+60 | 5000 |
| KADAMM ЦР-5000/6000-300 | 5–6 | 300 | 0,6 | 20 | 1,25 | уточняйте у менеджера | 25×25×18 | — | — |
| KADAMM ЦР-5725/5850-100-1623C | 5,725–5,85 | 100 | 0,3 | 23 | 1,2 | SMA | 16×23×13 | -20–+80 | 125 |
| KADAMM ЦР-590/710-500 | 0,59–0,71 | 500 | 0,4 | 20 | 1,25 | уточняйте у менеджера | 56×53×20 | — | — |
| KADAMM ЦР-60/200-500-8080 | 0,06–0,2 | 500 | 0,3 | 23 | 1,2 | N | 80×80×18 | 0–+70 | — |
| KADAMM ЦР-6000/18000-30-1620B | 6–18 | 30 | 1,5 | 10 | 1,9 | SMA | 16×20,3×14 | 0–+60 | 12000 |
| KADAMM ЦР-6000/18000-60-1920 | 6–18 | 60 | 1,5 | 10 | 1,9 | SMA | 19×20,3×14 | -30–+70 | 12000 (весь диапазон) |
| KADAMM ЦР-6000/36000-60-1318 | 6–36 | 60 | 0,3 | 23 | 1,2 | SMA, 2,92 мм | 13×18×13,8 | -55–+85 | — |
| KADAMM ЦР-6500/7000-300 | 6,5–7 | 300 | 0,6 | 20 | 1,25 | уточняйте у менеджера | 25×25×18 | — | — |
| KADAMM ЦР-70/200-500-6466E | 0,07–0,2 | 500 | 0,6 | 10 | 1,3 | SMA, N | 64×66×22 | -20–+70 | 30 |
| KADAMM ЦР-700/3000-200-3033X | 0,7–3 | 200 | 0,6 | 15 | 1,45 | SMA | 30×33×15 | -30–+70 | 600 |
| KADAMM ЦР-700/3000-200-3232X | 0,7–3 | 200 | 0,6 | 15 | 1,45 | SMA, N | 32×32×15 | -30–+70 | 600 |
| KADAMM ЦР-700/3000-200-3434E | 0,7–3 | 200 | 0,6 | 15 | 1,45 | SMA, N | 34×34×22 | -30–+70 | 600 |
| KADAMM ЦР-700/5000-200-2528 | 0,7–5 | 200 | 0,3 | 23 | 1,15 | N, SMA | 25,4×28,5×15 | -40–+85 | — |
| KADAMM ЦР-700/850-500 | 0,7–0,85 | 500 | 0,4 | 20 | 1,25 | уточняйте у менеджера | 56×53×20 | — | — |
| KADAMM ЦР-7000/13000-50-1319C | 7–13 | 50 | 0,5 | 18 | 1,3 | SMA | 13×19×12,7 | -10–+60 | 4000 |
| KADAMM ЦР-7000/8000-300 | 7–8 | 300 | 0,6 | 20 | 1,25 | уточняйте у менеджера | 25×25×18 | — | — |
| KADAMM ЦР-800/2000-300-7272 | 0,8–2 | 300 | 1,3 | 12 | 1,6 | N, SMA | 72×72×27,4 | +10–+70 | 1200 (весь диапазон) |
| KADAMM ЦР-800/4000-200-2528B | 0,8–4 | 200 | 0,4 | 20 | 1,25 | SMA, N | 25,4×28,5×15 | -30–+70 | 400 |
| KADAMM ЦР-8000/10000-30-SMA | 8–10 | 30 | 0,5 | 18 | 1,35 | SMA (розетка) | — | — | — |
| KADAMM ЦР-8000/12000-60-1318 | 8–12 | 60 | 0,5 | 18 | 1,3 | SMA | 13×18×13,8 | -55–+85 | 4000 (весь диапазон) |
| KADAMM ЦР-8000/12000-60-2618 | 8–12 | 60 | 1 | 36 | 1,3 | SMA | 26×18×13,8 | -55–+85 | 4000 (весь диапазон) |
| KADAMM ЦР-8000/12000-60-2618-4П | 8–12 | 60 | 1 | 36 | 1,3 | SMA | 26×18×13,8 | -55–+85 | 4000 (весь диапазон) |
| KADAMM ЦР-8000/18000-60-1920 | 8–18 | 60 | 0,8 | 14 | 1,5 | SMA | 19×20,3×14 | -30–+70 | 10000 (весь диапазон) |
| KADAMM ЦР-850/1000-500 | 0,85–1 | 500 | 0,4 | 20 | 1,25 | уточняйте у менеджера | 56×53×20 | — | — |
| KADAMM ЦР-9000/16500-30-1215C | 9–16,5 | 30 | 0,5 | 18 | 1,3 | SMA | 16×21,5×14 | 0–+60 | 2200 |
| KADAMM ЦР-950/2000-100-6466K | 0,95–2 | 100 | 0,65 | 16 | 1,4 | SMA, N | 64×66×26 | -10–+60 | 1050 |
Подбор исполнения
- Сначала выбирают строку ЦР по частоте — серия перекрывает 10 МГц – 50 ГГц.
- Вносимые потери в серии ЦР — от 0,3 до 2 дБ; на высоких частотах и в широкополосных моделях они больше.
- КСВН моделей ЦР — от 1,15 до 1,9: чем ниже, тем меньше отражение в тракте.
- Развязка в серии ЦР — от 10 до 85 дБ.
- Допустимая мощность моделей ЦР — от 5 до 3000 Вт; выбирайте с запасом над мощностью в тракте.
- Соединители ЦР — SMA; ответные кабели и переходы подбирают под них.
Поставка и документы
Модели KADAMM ЦР подбираем под задачу и поставляем вместе с остальными компонентами СВЧ-тракта. В документах карточки — техническое описание и каталог KADAMM; сертификаты и декларации — по запросу.
Вопросы и ответы
Есть ли документы на ЦР?
К карточке ЦР приложены техническое описание серии и каталог СВЧ-компонентов KADAMM; сертификаты и декларации — по запросу.
Как выбрать модель серии ЦР?
По таблице исполнений ЦР: сначала по частоте и соединителям, затем по мощности и электрическим параметрам; если модели нет в таблице, подберём близкую.
Какие соединители у ЦР?
У ЦР — SMA; точный тип и пол разъёма указан в таблице для каждой модели.
