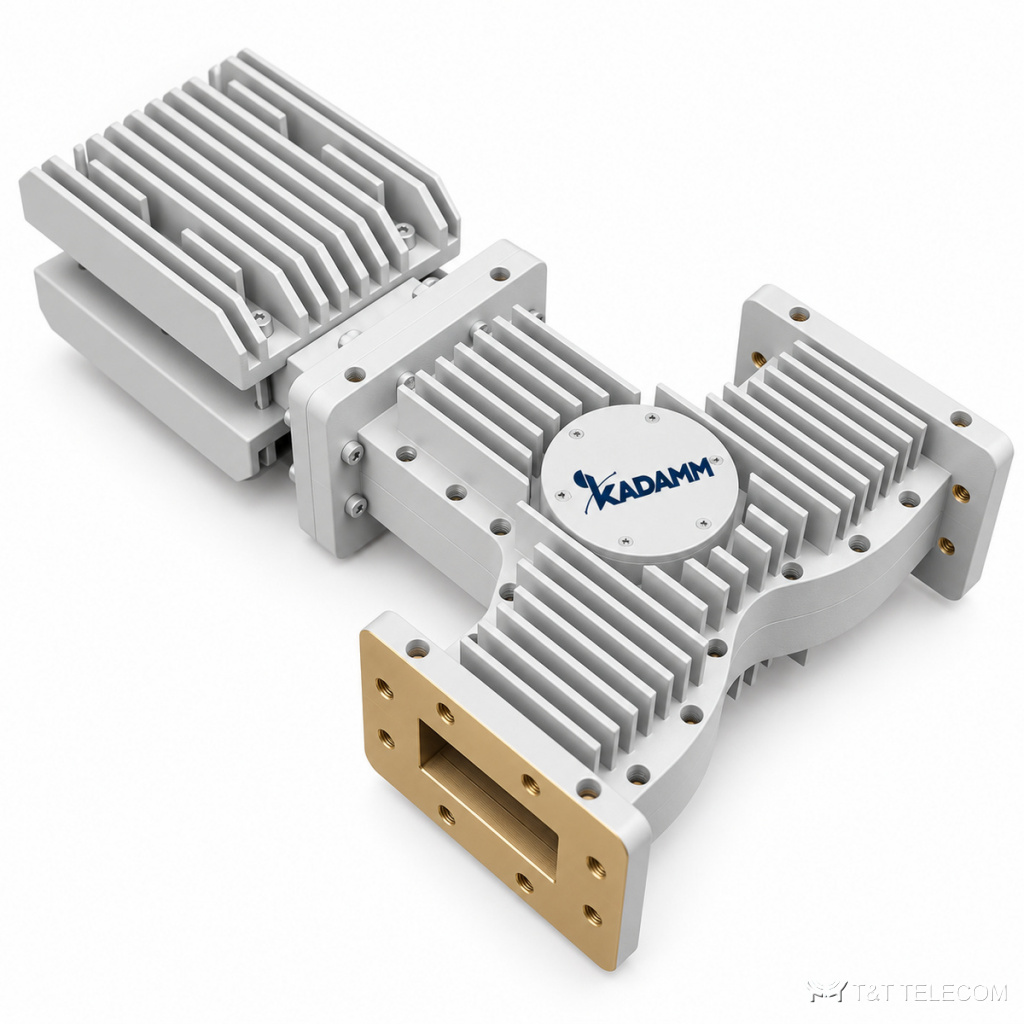

Серия KADAMM ВВН-Ш — серия из 17 ферритовых вентилей, 1,13 – 40 ГГц. Вентили ВВН-Ш защищают генераторы и усилители от отражений нагрузки. Коротко о ВВН-Ш: диапазон 1,13 – 40 ГГц; соединители по таблице исполнений; вносимые потери 0,3–0,5 дБ; КСВН 1,25–1,4.
Область применения
- Измерительные установки — ВВН-Ш.
- Защита выходов усилителей и генераторов — ВВН-Ш.
- Развязка каскадов в СВЧ-модулях — ВВН-Ш.
Исполнения серии ВВН-Ш
| Артикул | Частоты, ГГц | Потери, дБ | Развязка, дБ | КСВН | Волновод | Фланец | Материал |
|---|---|---|---|---|---|---|---|
| KADAMM ВВН-WR112 | 6,57-9,99 | 0,3 | 18 | 1,35 | WR112 | FBP | алюминий |
| KADAMM ВВН-WR137 | 5,38-8,17 | 0,4 | 18 | 1,35 | WR137 | FDP | алюминий |
| KADAMM ВВН-WR159 | 4,64-7,05 | 0,4 | 18 | 1,35 | WR159 | FDP | алюминий |
| KADAMM ВВН-WR187 | 3,94-5,99 | 0,4 | 18 | 1,35 | WR187 | FDP | алюминий |
| KADAMM ВВН-WR229 | 3,22-4,90 | 0,4 | 18 | 1,35 | WR229 | FDP | алюминий |
| KADAMM ВВН-WR28 | 26,5-40,0 | 0,4 | 16 | 1,4 | WR28 | FBP | медь |
| KADAMM ВВН-WR284 | 2,60-3,95 | 0,4 | 18 | 1,35 | WR284 | FDP | алюминий |
| KADAMM ВВН-WR34 | 21,7-33,0 | 0,3 | 18 | 1,3 | WR34 | FBP | медь |
| KADAMM ВВН-WR340 | 2,17-3,30 | 0,4 | 18 | 1,35 | WR340 | FDP | алюминий |
| KADAMM ВВН-WR42 | 17,6-26,7 | 0,3 | 18 | 1,3 | WR42 | FBP | медь |
| KADAMM ВВН-WR430 | 1,72-2,61 | 0,5 | 18 | 1,35 | WR430 | FDP | алюминий |
| KADAMM ВВН-WR51 | 14,5-22,0 | 0,3 | 18 | 1,3 | WR51 | FBP | алюминий |
| KADAMM ВВН-WR510 | 1,45-2,20 | 0,5 | 18 | 1,35 | WR510 | FDP | алюминий |
| KADAMM ВВН-WR62 | 11,9-18,0 | 0,3 | 20 | 1,25 | WR62 | FBP | алюминий |
| KADAMM ВВН-WR650 | 1,13-1,73 | 0,5 | 18 | 1,35 | WR650 | FDP | алюминий |
| KADAMM ВВН-WR75 | 9,84-15,0 | 0,3 | 20 | 1,25 | WR75 | FBP | алюминий |
| KADAMM ВВН-WR90 | 8,2-12,5 | 0,3 | 20 | 1,25 | WR90 | FBP | алюминий |
На что смотреть при выборе
- Полоса модели ВВН-Ш должна перекрывать рабочие частоты (серия: 1,13 – 40 ГГц).
- Вносимые потери в серии ВВН-Ш — от 0,3 до 0,5 дБ; на высоких частотах и в широкополосных моделях они больше.
- КСВН моделей ВВН-Ш — от 1,25 до 1,4: чем ниже, тем меньше отражение в тракте.
- Развязка в серии ВВН-Ш — от 16 до 20 дБ.
- Соединители ВВН-Ш — по таблице исполнений; ответные кабели и переходы подбирают под них.
Поставка и документы
Модели KADAMM ВВН-Ш подбираем под задачу и поставляем вместе с остальными компонентами СВЧ-тракта. В документах карточки — техническое описание и каталог KADAMM; сертификаты и декларации — по запросу.
Вопросы и ответы
Есть ли документы на ВВН-Ш?
К карточке ВВН-Ш приложены техническое описание серии и каталог СВЧ-компонентов KADAMM; сертификаты и декларации — по запросу.
Как выбрать модель серии ВВН-Ш?
По таблице исполнений ВВН-Ш: сначала по частоте и соединителям, затем по мощности и электрическим параметрам; если модели нет в таблице, подберём близкую.
Какие соединители у ВВН-Ш?
У ВВН-Ш — по таблице исполнений; точный тип и пол разъёма указан в таблице для каждой модели.
