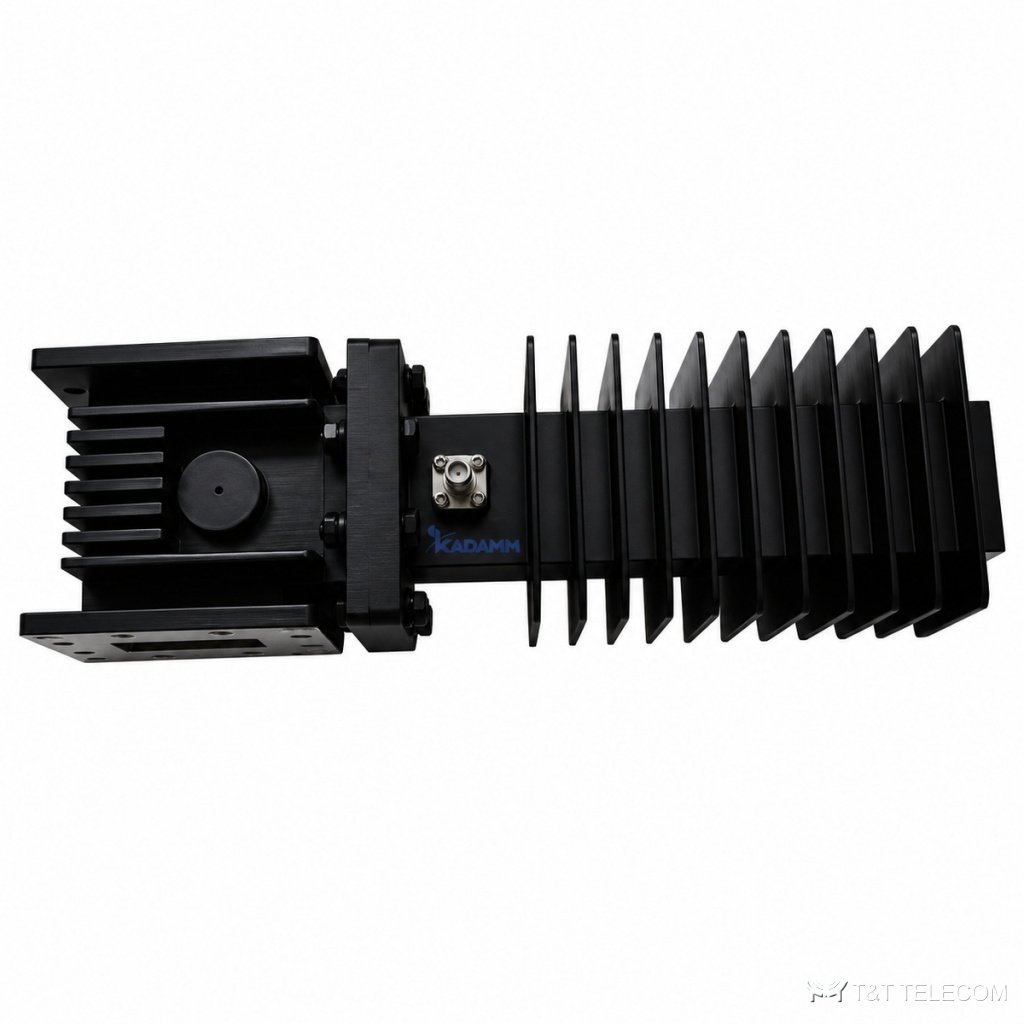

Серия ферритовых вентилей KADAMM ВВН-ПМ — 1,13 – 110 ГГц, соединители по таблице исполнений, 26 моделей

Серия ферритовых вентилей KADAMM ВВН-ПМ — 1,13 – 110 ГГц, соединители по таблице исполнений, 26 моделей
Циркуляторы и ферритовые вентили
ПроизводительKADAMM
Ценапо запросу
Запросить цену
Каталог KADAMM: СВЧ-компонентыKADAMM ВВН-ПМ — техническое описание
  • Доставка по Россиии СНГ с ведущими транспортными операторами
  • Составим ТЗинженеры разберутся в вашей задаче
  • Выезд инженерана место, чтобы оценить задачу
  • Монтаж и пусконаладкасопровождение на всём сроке службы
  • Военный регистрработаем с предприятиями ВПК

KADAMM ВВН-ПМ — серия из 26 ферритовых вентилей, 1,13 – 110 ГГц. Вентили ВВН-ПМ защищают генераторы и усилители от отражений нагрузки. Параметры ВВН-ПМ: диапазон 1,13 – 110 ГГц; соединители по таблице исполнений; вносимые потери 0,25–1 дБ; КСВН 1,2–1,5; мощность 1–2500 Вт.

Где применяют

  • Защита выходов усилителей и генераторов — ВВН-ПМ.
  • Развязка каскадов в СВЧ-модулях — ВВН-ПМ.
  • Измерительные установки — ВВН-ПМ.

Исполнения серии ВВН-ПМ

АртикулЧастоты, ГГцМощн., ВтПотери, дБРазвязка, дБКСВНМатериалВолноводФланецПолоса
KADAMM ВВН-13750/14500-10013,75-14,5100 (прямая), 100 (отражённая)0,25251,2————
KADAMM ВВН-13750/14500-12013,75-14,5120 (прямая), 100 (отражённая)0,25251,2————
KADAMM ВВН-13750/14500-5013,75-14,550 (прямая), 50 (отражённая)0,25201,2алюминиевый сплав———
KADAMM ВВН-27500/31000-6027,5-3160 (прямая), 30 (отражённая)0,4181,25————
KADAMM ВВН-WR10-173,8-110≤11,0151,5медьWR10FUGP≤3%
KADAMM ВВН-WR112-5006,57-9,99≤5000,3201,25алюминийWR112FBP≤10%
KADAMM ВВН-WR12-160,5-91,9≤10,8151,5медьWR12FUGP≤3%
KADAMM ВВН-WR137-5005,38-8,17≤5000,3201,2алюминийWR137FDP≤10%
KADAMM ВВН-WR15-149,8-75,8≤10,6151,5медьWR15FUGP≤5%
KADAMM ВВН-WR159-15004,64-7,05≤15000,3201,2алюминийWR159FDP≤10%
KADAMM ВВН-WR187-15003,94-5,99≤15000,3201,2алюминийWR187FDP≤10%
KADAMM ВВН-WR19-239,2-59,6≤20,6151,5медьWR19FUGP≤5%
KADAMM ВВН-WR22-332,9-50,1≤30,6171,35медьWR22FUGP≤5%
KADAMM ВВН-WR229-15003,22-4,90≤15000,3201,2алюминийWR229FDP≤10%
KADAMM ВВН-WR28-5026,5-40,0≤500,4201,25медьWR28FBP≤10%
KADAMM ВВН-WR284-20002,60-3,95≤20000,3201,2алюминийWR284FDP≤5%
KADAMM ВВН-WR34-8021,7-33,0≤800,4201,25медьWR34FBP≤10%
KADAMM ВВН-WR340-20002,17-3,30≤20000,4201,2алюминийWR340FDP≤5%
KADAMM ВВН-WR42-8017,6-26,7≤800,4201,25медьWR42FBP≤10%
KADAMM ВВН-WR430-20001,72-2,61≤20000,4201,2алюминийWR430FDP≤5%
KADAMM ВВН-WR51-10014,5-22,0≤1000,3201,25алюминийWR51FBP≤10%
KADAMM ВВН-WR510-25001,45-2,20≤25000,4201,2алюминийWR510FDP≤5%
KADAMM ВВН-WR62-20011,9-18≤2000,3201,25алюминийWR62FBP≤10%
KADAMM ВВН-WR650-25001,13-1,73≤25000,4201,2алюминийWR650FDP≤5%
KADAMM ВВН-WR75-2009,84-15≤2000,3201,25алюминийWR75FBP≤10%
KADAMM ВВН-WR90-3008,2-12,5≤3000,3201,25алюминийWR90FBP≤10%

На что смотреть при выборе

  • Полоса модели ВВН-ПМ должна перекрывать рабочие частоты (серия: 1,13 – 110 ГГц).
  • Вносимые потери в серии ВВН-ПМ — от 0,25 до 1 дБ; на высоких частотах и в широкополосных моделях они больше.
  • КСВН моделей ВВН-ПМ — от 1,2 до 1,5: чем ниже, тем меньше отражение в тракте.
  • Развязка в серии ВВН-ПМ — от 15 до 25 дБ.
  • Допустимая мощность моделей ВВН-ПМ — от 1 до 2500 Вт; выбирайте с запасом над мощностью в тракте.
  • Соединители ВВН-ПМ — по таблице исполнений; ответные кабели и переходы подбирают под них.

Поставка и документы

Модели KADAMM ВВН-ПМ подбираем под задачу и поставляем вместе с остальными компонентами СВЧ-тракта. В документах карточки — техническое описание и каталог KADAMM; сертификаты и декларации — по запросу.

Вопросы и ответы

Какие соединители у ВВН-ПМ?
У ВВН-ПМ — по таблице исполнений; точный тип и пол разъёма указан в таблице для каждой модели.

На какие частоты рассчитана серия ВВН-ПМ?
Диапазон серии ВВН-ПМ — 1,13 – 110 ГГц; полоса конкретной модели — в таблице исполнений.

Есть ли документы на ВВН-ПМ?
К карточке ВВН-ПМ приложены техническое описание серии и каталог СВЧ-компонентов KADAMM; сертификаты и декларации — по запросу.
