Серия ферритовых вентилей KADAMM ВНМ — 2,7 – 43 ГГц, соединители по таблице исполнений, 15 моделей
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

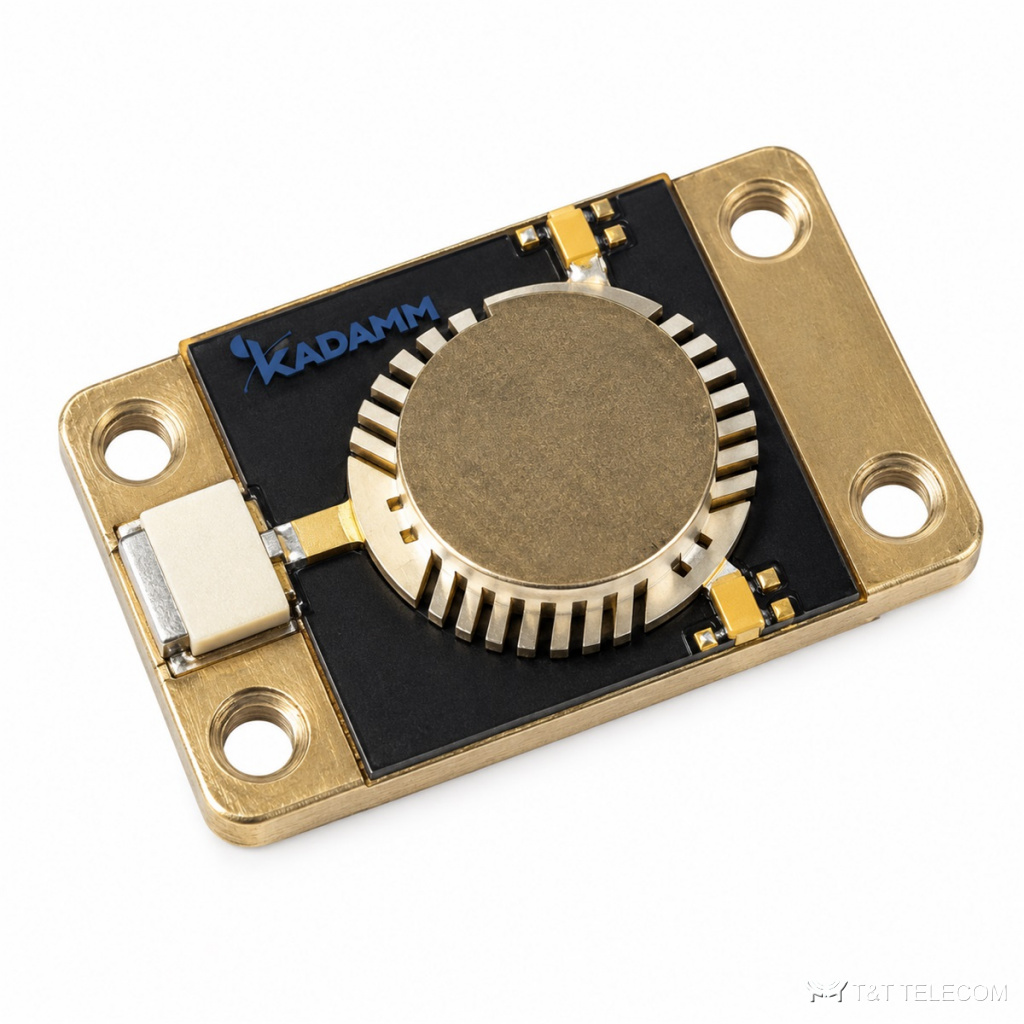

Серия KADAMM ВНМ — серия из 15 ферритовых вентилей, 2,7 – 43 ГГц. ВНМ пропускают сигнал в одном направлении и поглощают отражённую волну. Параметры ВНМ: диапазон 2,7 – 43 ГГц; соединители по таблице исполнений; вносимые потери 0,4–1,4 дБ; КСВН 1,2–1,7.
Область применения
- Измерительные установки — ВНМ.
- Защита выходов усилителей и генераторов — ВНМ.
- Развязка каскадов в СВЧ-модулях — ВНМ.
Исполнения серии ВНМ
| Артикул | Частоты, ГГц | Прямая мощн., Вт | Потери, дБ | Развязка, дБ | КСВН | Габариты, мм | Обратная мощность, Вт | Полоса, % от средней частоты | Полоса, МГц |
|---|---|---|---|---|---|---|---|---|---|
| KADAMM ВНМ-11000/18000-10-67 | 11–18 | 10 | 0,9 | 15 | 1,45 | 6×7×3 | 3 | — | 7000 (весь диапазон) |
| KADAMM ВНМ-14000/40000-10-56 | 14–40 | 10 | 0,5 | 20 | 1,25 | 5×6×3,5 | 3 | 20 | — |
| KADAMM ВНМ-18000/24000-2-45 | 18–24 | 2 | 0,6 | 17 | 1,3 | 4,5×5,5×3,5 | 2 | 20 | — |
| KADAMM ВНМ-22000/32000-2-45 | 22–32 | 2 | 0,7 | 17 | 1,3 | 4,5×5,5×3,5 | 2 | 25 | — |
| KADAMM ВНМ-2700/4900-15-1416 | 2,7–4,9 | 15 | 0,4 | 20 | 1,2 | 14×16×5 | 5 | 40 | — |
| KADAMM ВНМ-31000/40000-2-34 | 31–40 | 2 | 1 | 14 | 1,4 | 3,5×4×3,5 | 2 | 22 | — |
| KADAMM ВНМ-37000/43000-2-44 | 37–43 | 2 | 1,4 | 14 | 1,5 | 4×4,5×4 | 2 | 100 | — |
| KADAMM ВНМ-3900/5900-15-1212 | 3,9–5,9 | 15 | 0,4 | 20 | 1,2 | 12×12×4 | 5 | 25 | — |
| KADAMM ВНМ-5000/8000-15-1010 | 5–8 | 15 | 0,4 | 20 | 1,25 | 10×10×4 | 5 | 45 | — |
| KADAMM ВНМ-6000/18000-16-129 | 6–18 | 16 | 1 | 14 | 1,7 | 12×9,7×5,6 | 2 | — | 12000 (весь диапазон) |
| KADAMM ВНМ-7000/12000-15-78 | 7–12 | 15 | 0,5 | 20 | 1,25 | 7×8×3,5 | 5 | 40 | — |
| KADAMM ВНМ-8000/12000-10-67 | 8–12 | 10 | 0,6 | 17 | 1,35 | 6×7×3,5 | 3 | — | 4000 (весь диапазон) |
| KADAMM ВНМ-8000/12000-10-78 | 8–12 | 10 | 0,6 | 18 | 1,35 | 7×8×3,0 | 3 | — | 4000 (весь диапазон) |
| KADAMM ВНМ-8000/18000-15-67 | 8–18 | 15 | 0,5 | 20 | 1,25 | 6×7×3,5 | 3 | 45 | — |
| KADAMM ВНМ-8000/18000-16-129 | 8–18 | 16 | 1 | 15 | 1,6 | 12×9,7×5,6 | 2 | — | 10000 (весь диапазон) |
Общие характеристики
| Параметр | Значение |
|---|---|
| Соединитель | микрополосковая линия |
| Рабочая температура, °C | -55–+85 |
Как выбрать модель
- Полоса модели ВНМ должна перекрывать рабочие частоты (серия: 2,7 – 43 ГГц).
- Вносимые потери в серии ВНМ — от 0,4 до 1,4 дБ; на высоких частотах и в широкополосных моделях они больше.
- КСВН моделей ВНМ — от 1,2 до 1,7: чем ниже, тем меньше отражение в тракте.
- Развязка в серии ВНМ — от 14 до 20 дБ.
- Соединители ВНМ — по таблице исполнений; ответные кабели и переходы подбирают под них.
Поставка и документы
Поставляем KADAMM ВНМ по России: подберём модель по частоте и параметрам, добавим кабели, переходники и нагрузки. Техническое описание серии и каталог СВЧ-компонентов KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
На какие частоты рассчитана серия ВНМ?
Диапазон серии ВНМ — 2,7 – 43 ГГц; полоса конкретной модели — в таблице исполнений.
Есть ли документы на ВНМ?
К карточке ВНМ приложены техническое описание серии и каталог СВЧ-компонентов KADAMM; сертификаты и декларации — по запросу.
Как выбрать модель серии ВНМ?
По таблице исполнений ВНМ: сначала по частоте и соединителям, затем по мощности и электрическим параметрам; если модели нет в таблице, подберём близкую.
