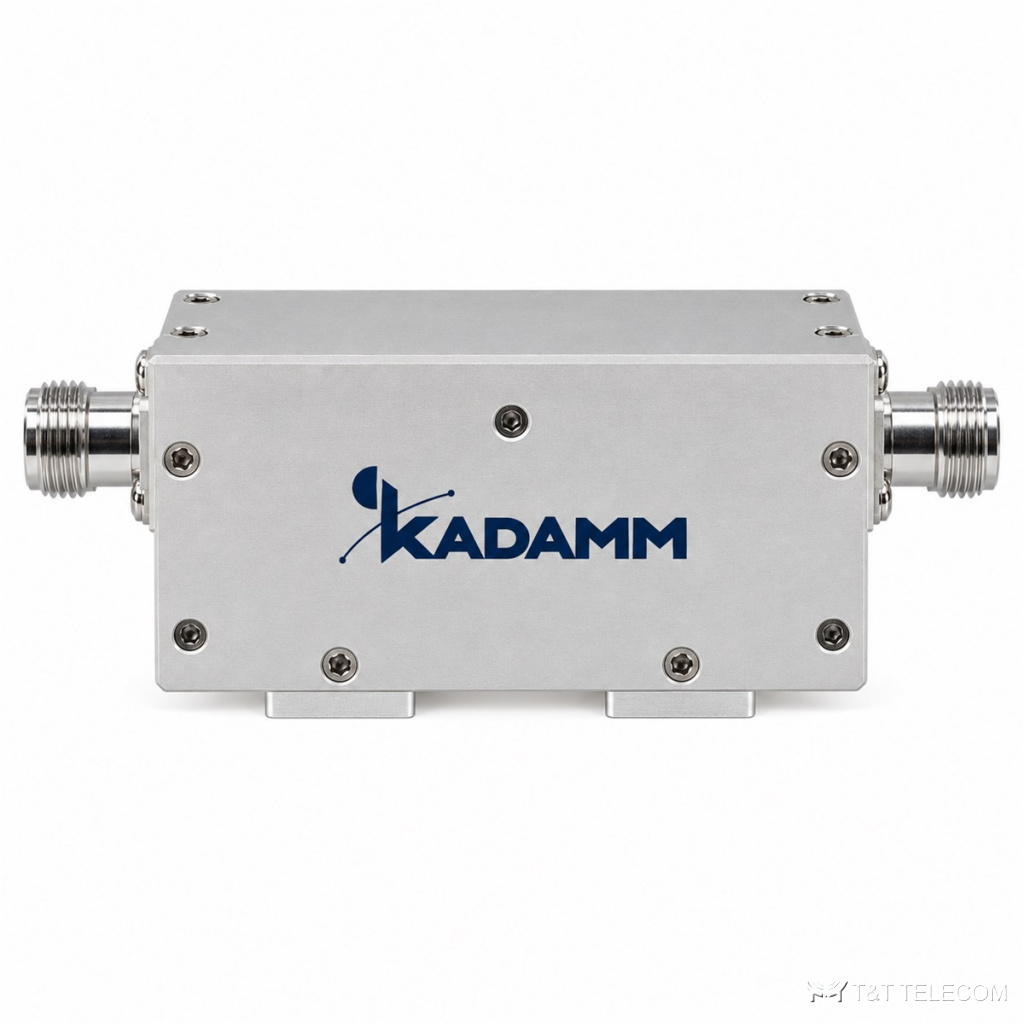

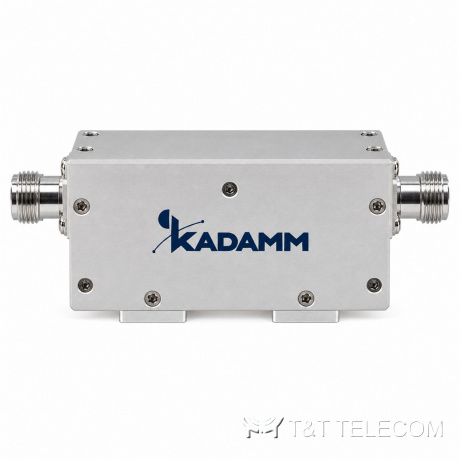

Серия ферритовых вентилей KADAMM ВН-2С — 10 МГц – 27,5 ГГц, соединители SMA, 25 моделей
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM ВН-2С — серия из 25 ферритовых вентилей, 10 МГц – 27,5 ГГц. Вентили ВН-2С защищают генераторы и усилители от отражений нагрузки. Коротко о ВН-2С: диапазон 10 МГц – 27,5 ГГц; соединители SMA; вносимые потери 0,6–60 дБ; КСВН 1,15–1,6.
Область применения
- Защита выходов усилителей и генераторов — ВН-2С.
- Развязка каскадов в СВЧ-модулях — ВН-2С.
- Измерительные установки — ВН-2С.
Исполнения серии ВН-2С
| Артикул | Частоты, ГГц | Прямая мощн., Вт | Потери, дБ | Развязка, дБ | КСВН | Соединитель | Габариты, мм | Обратная мощность, Вт | Температура, °C |
|---|---|---|---|---|---|---|---|---|---|
| KADAMM ВН-2С-10/55-50-16080 | 0,01–0,055 | 50 | 2,4 | 40 | 1,25 | N, SMA | 160×80×28 | 50 | +10–+60 |
| KADAMM ВН-2С-1000/2000-300-14472 | 1–2 | 300 | 1,4 | 34 | 1,35 | N, SMA | 144×72×27,4 | 30 | +10–+70 |
| KADAMM ВН-2С-12000/18000-60-2618 | 12–18 | 60 | 1 | 36 | 1,3 | SMA | 26×18×13,8 | 10 | -55–+85 |
| KADAMM ВН-2С-130/900-300-11256 | 0,13–0,9 | 300 | 0,6 | 46 | 1,2 | N, SMA | 112×56×15 | 30 | -30–+70 |
| KADAMM ВН-2С-1350/2700-100-10149 | 1,35–2,7 | 100 | 1 | 36 | 1,3 | N, SMA | 101,6×49,5×19 | 30 | 0–+70 |
| KADAMM ВН-2С-1400/2800-10-SMA | 1,4–2,8 | 10 | 1; 1,2 при 0–+60 | 38; 35 при 0–+60 | 1,3; 1,35 при 0–+60 | SMA (розетка) → SMA (вилка) | — | 10 | — |
| KADAMM ВН-2С-1500/3000-100-10149 | 1,5–3 | 100 | 1 | 34 | 1,35 | N, SMA | 101,6×49,5×19 | 30 | 0–+70 |
| KADAMM ВН-2С-2000/4000-10-SMA | 2–4 | 10 | 1; 1 при 0–+60 | 40; 36 при 0–+60 | 1,3; 1,35 при 0–+60 | SMA (розетка) → SMA (вилка) | — | 10 | — |
| KADAMM ВН-2С-2000/4000-100-6434 | 2–4 | 100 | 1,2 | 36 | 1,3 | N, SMA | 64×34×21 | 30 | +10–+70 |
| KADAMM ВН-2С-250/1300-400-9648 | 0,25–1,3 | 400 | 0,6 | 50 | 1,15 | N, SMA | 96×48×24 | 30 | -30–+70 |
| KADAMM ВН-2С-250/1300-400-9678 | 0,25–1,3 | 400 | 0,6 | 50 | 1,15 | N, SMA | 96×78×24 | 250 | -30–+70 |
| KADAMM ВН-2С-300/1300-300-7038 | 0,3–1,3 | 300 | 0,6 | 55 | 1,15 | N, SMA | 70×38×15 | 30 | -40–+85 |
| KADAMM ВН-2С-300/1300-300-7048 | 0,3–1,3 | 300 | 0,6 | 55 | 1,15 | N, SMA | 70×48,5×15 | 100 | -40–+85 |
| KADAMM ВН-2С-3000/6000-100-5028 | 3–6 | 100 | 1 | 36 | 1,3 | N, SMA | 50,8×28×14 | 30 | -55–+85 |
| KADAMM ВН-2С-3500/7000-60-3928 | 3,5–7 | 60 | 0,6 | 45 | 1,2 | SMA | 39×28×15 | 5 | -40–+85 |
| KADAMM ВН-2С-400/600-20-SMA | 0,4–0,6 | 20 | 1,5; 1,6 при 0–+60 | 36; 32 при 0–+60 | 1,3; 1,4 при 0–+60 | SMA (розетка) → SMA (вилка) | — | 10 | — |
| KADAMM ВН-2С-4000/8000-100-4222 | 4–8 | 100 | 1 | 36 | 1,3 | N, SMA | 42×22,5×15 | 20 | -55–+85 |
| KADAMM ВН-2С-45/270-200-12060 | 0,045–0,27 | 200 | 0,8 | 50 | 1,15 | N, SMA | 120×60×28 | 50 | -20–+65 |
| KADAMM ВН-2С-45/270-200-12075 | 0,045–0,27 | 200 | 0,8 | 50 | 1,15 | N, SMA | 120×75×28 | 100 | -20–+65 |
| KADAMM ВН-2С-5100/7125-5-SMA | 5,1–7,125 | 5 | 0,8; 0,9 при -30–+70 | 40; 38 при -30–+70 | 1,3; 1,35 при -30–+70 | SMA (розетка) → SMA (вилка) | — | 1 | — |
| KADAMM ВН-2С-6000/27500-60-2618 | 6–27,5 | 60 | 0,6 | 45 | 1,2 | SMA, 2,92 мм | 26×18×13,8 | 5 | -55–+85 |
| KADAMM ВН-2С-700/1000-20-SMA | 0,7–1 | 20 | 1,2; 1,4 при -10–+60 | 32; 30 при -10–+60 | 1,5; 1,6 при -10–+60 | SMA (розетка) → SMA (вилка) | — | 10 | — |
| KADAMM ВН-2С-700/2000-200-6834 | 0,7–2 | 200 | 0,6 | 45 | 1,2 | N, SMA | 68×34×22 | 30 | -40–+85 |
| KADAMM ВН-2С-700/3500-200-6432 | 0,7–3,5 | 200 | 0,6 | 50 | 1,15 | N, SMA | 64×32×18 | 30 | -40–+85 |
| KADAMM ВН-2С-8000/12000-60-2618 | 8–12 | 60 | 1 | 36 | 1,3 | SMA | 26×18×13,8 | 10 | -55–+85 |
Подбор исполнения
- Сначала выбирают строку ВН-2С по частоте — серия перекрывает 10 МГц – 27,5 ГГц.
- Вносимые потери в серии ВН-2С — от 0,6 до 60 дБ; на высоких частотах и в широкополосных моделях они больше.
- КСВН моделей ВН-2С — от 1,15 до 1,6: чем ниже, тем меньше отражение в тракте.
- Развязка в серии ВН-2С — от 30 до 70 дБ.
- Соединители ВН-2С — SMA; ответные кабели и переходы подбирают под них.
Поставка и документы
Модели KADAMM ВН-2С подбираем под задачу и поставляем вместе с остальными компонентами СВЧ-тракта. В документах карточки — техническое описание и каталог KADAMM; сертификаты и декларации — по запросу.
Вопросы и ответы
Как выбрать модель серии ВН-2С?
По таблице исполнений ВН-2С: сначала по частоте и соединителям, затем по мощности и электрическим параметрам; если модели нет в таблице, подберём близкую.
Какие соединители у ВН-2С?
У ВН-2С — SMA; точный тип и пол разъёма указан в таблице для каждой модели.
На какие частоты рассчитана серия ВН-2С?
Диапазон серии ВН-2С — 10 МГц – 27,5 ГГц; полоса конкретной модели — в таблице исполнений.
