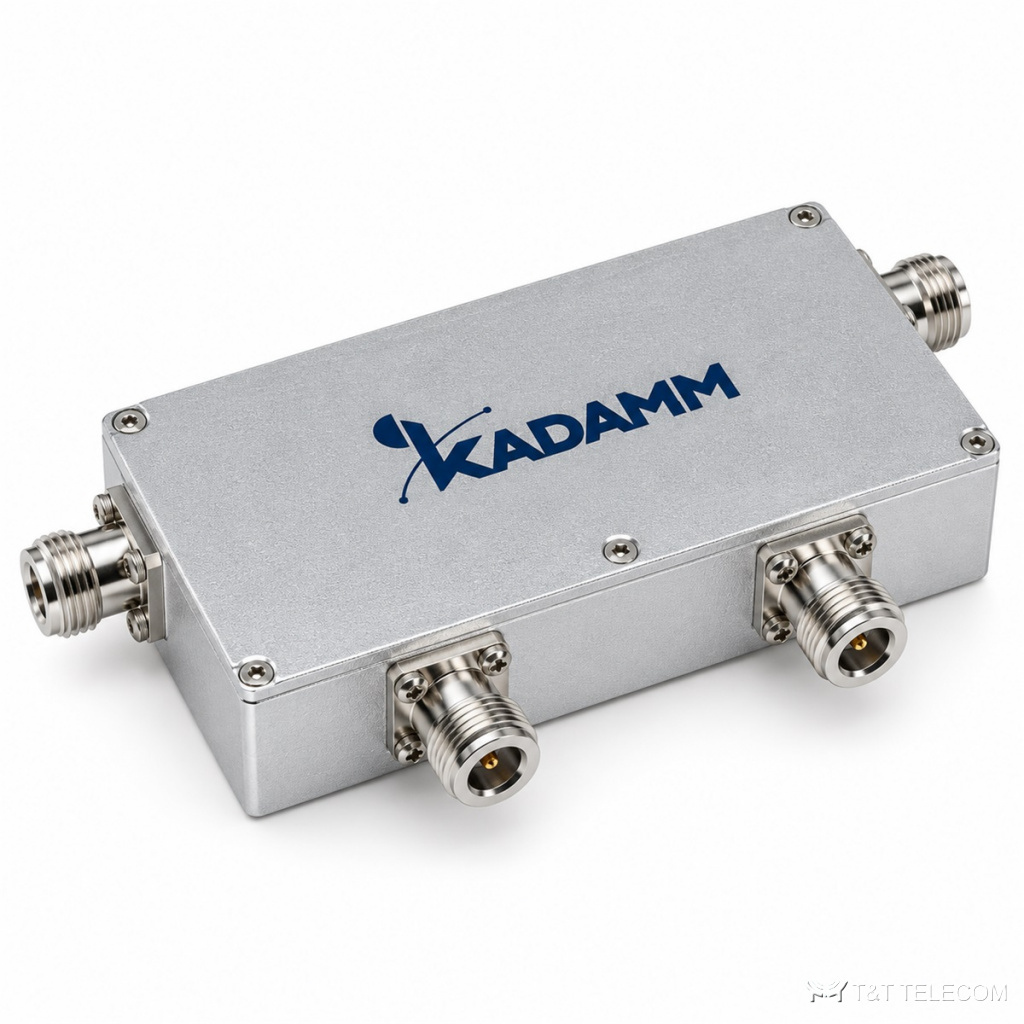

KADAMM ЦР-2С: серия из 30 циркуляторов СВЧ, 10 МГц – 27,5 ГГц. Ферритовые циркуляторы ЦР-2С защищают выходные каскады от отражённой мощности. Коротко о ЦР-2С: диапазон 10 МГц – 27,5 ГГц; соединители SMA; вносимые потери 0,4–2,4 дБ; КСВН 1,15–1,4; мощность 50–400 Вт.
Область применения
- Защита усилителей мощности — ЦР-2С.
- Радиолокационные и связные тракты — ЦР-2С.
- Развязка передатчика и приёмника на общей антенне — ЦР-2С.
Исполнения серии ЦР-2С
| Артикул | Частоты, ГГц | Мощн., Вт | Потери, дБ | Развязка, дБ | КСВН | Соединитель | Габариты, мм | Обратная мощность, Вт | Число портов |
|---|---|---|---|---|---|---|---|---|---|
| KADAMM ЦР-2С-10/55-50-16080 | 0,01–0,055 | 50 | 2,4 | 40 | 1,25 | N, SMA | 160×80×28 | 50 | 3 |
| KADAMM ЦР-2С-10/55-50-16080-4П | 0,01–0,055 | 50 | 2,4 | 40 | 1,25 | N, SMA | 160×80×28 | 50 | 4 |
| KADAMM ЦР-2С-1000/2000-300-14472 | 1–2 | 300 | 1,4 | 33 | 1,4 | N, SMA | 144×72×27,4 | 300 | 3 |
| KADAMM ЦР-2С-1000/2000-300-14472-4П | 1–2 | 300 | 1,4 | 33 | 1,4 | N, SMA | 144×72×27,4 | 300 | 4 |
| KADAMM ЦР-2С-130/900-300-11256 | 0,13–0,9 | 300 | 0,6 | 46 | 1,2 | N, SMA | 112×56×15 | 300 | 3 |
| KADAMM ЦР-2С-130/900-300-11256-4П | 0,13–0,9 | 300 | 0,6 | 46 | 1,2 | N, SMA | 112×56×15 | 300 | 4 |
| KADAMM ЦР-2С-1350/2700-100-10149 | 1,35–2,7 | 100 | 1 | 36 | 1,3 | N, SMA | 101,6×49,5×19 | 100 | 3 |
| KADAMM ЦР-2С-1350/2700-100-10149-4П | 1,35–2,7 | 100 | 1 | 36 | 1,3 | N, SMA | 101,6×49,5×19 | 100 | 4 |
| KADAMM ЦР-2С-1500/3000-100-10149 | 1,5–3 | 100 | 1 | 34 | 1,35 | N, SMA | 101,6×49,5×19 | 100 | 3 |
| KADAMM ЦР-2С-1500/3000-100-10149-4П | 1,5–3 | 100 | 1 | 34 | 1,35 | N, SMA | 101,6×49,5×19 | 100 | 4 |
| KADAMM ЦР-2С-200/1875-300-7038 | 0,2–1,875 | 300 | 0,4 | 60 | 1,15 | N, SMA | 70×38×15 | 300 | 3 |
| KADAMM ЦР-2С-200/1875-300-7038-4П | 0,2–1,875 | 300 | 0,4 | 60 | 1,15 | N, SMA | 70×38×15 | 300 | 4 |
| KADAMM ЦР-2С-2000/4000-100-6434 | 2–4 | 100 | 1,2 | 34 | 1,35 | N, SMA | 64×34×21 | 100 | 3 |
| KADAMM ЦР-2С-2000/4000-100-6434-4П | 2–4 | 100 | 1,2 | 34 | 1,35 | N, SMA | 64×34×21 | 100 | 4 |
| KADAMM ЦР-2С-250/1000-400-9648 | 0,25–1 | 400 | 0,6 | 50 | 1,15 | N, SMA | 96×48×24 | 400 | 3 |
| KADAMM ЦР-2С-250/1000-400-9648-4П | 0,25–1 | 400 | 0,6 | 50 | 1,15 | N, SMA | 96×48×24 | 400 | 4 |
| KADAMM ЦР-2С-3000/6000-100-5028 | 3–6 | 100 | 1 | 36 | 1,3 | N, SMA | 50,8×28×14 | 100 | 3 |
| KADAMM ЦР-2С-3000/6000-100-5028-4П | 3–6 | 100 | 1 | 36 | 1,3 | N, SMA | 50,8×28×14 | 100 | 4 |
| KADAMM ЦР-2С-3500/7000-60-3928 | 3,5–7 | 60 | 0,6 | 45 | 1,2 | SMA | 39×28×15 | 60 | 3 |
| KADAMM ЦР-2С-3500/7000-60-3928-4П | 3,5–7 | 60 | 0,6 | 45 | 1,2 | SMA | 39×28×15 | 60 | 4 |
| KADAMM ЦР-2С-4000/8000-100-4222 | 4–8 | 100 | 1 | 36 | 1,3 | N, SMA | 42×22,5×15 | 100 | 3 |
| KADAMM ЦР-2С-4000/8000-100-4222-4П | 4–8 | 100 | 1 | 36 | 1,3 | N, SMA | 42×22,5×15 | 100 | 4 |
| KADAMM ЦР-2С-45/270-200-12060 | 0,045–0,27 | 200 | 0,8 | 50 | 1,15 | N, SMA | 120×60×28 | 200 | 3 |
| KADAMM ЦР-2С-45/270-200-12060-4П | 0,045–0,27 | 200 | 0,8 | 50 | 1,15 | N, SMA | 120×60×28 | 200 | 4 |
| KADAMM ЦР-2С-6000/27500-60-2618 | 6–27,5 | 60 | 0,6 | 45 | 1,2 | SMA, 2,92 мм | 26×18×13,8 | 60 | 3 |
| KADAMM ЦР-2С-6000/27500-60-2618-4П | 6–27,5 | 60 | 0,6 | 45 | 1,2 | SMA, 2,92 мм | 26×18×13,8 | 60 | 4 |
| KADAMM ЦР-2С-700/2000-200-6834 | 0,7–2 | 200 | 0,6 | 45 | 1,2 | N, SMA | 68×34×22 | 200 | 3 |
| KADAMM ЦР-2С-700/2000-200-6834-4П | 0,7–2 | 200 | 0,6 | 45 | 1,2 | N, SMA | 68×34×22 | 200 | 4 |
| KADAMM ЦР-2С-700/3500-200-6432 | 0,7–3,5 | 200 | 0,6 | 50 | 1,15 | N, SMA | 64×32×18 | 200 | 3 |
| KADAMM ЦР-2С-700/3500-200-6432-4П | 0,7–3,5 | 200 | 0,6 | 50 | 1,15 | N, SMA | 64×32×18 | 200 | 4 |
Как выбрать модель
- Полоса модели ЦР-2С должна перекрывать рабочие частоты (серия: 10 МГц – 27,5 ГГц).
- Вносимые потери в серии ЦР-2С — от 0,4 до 2,4 дБ; на высоких частотах и в широкополосных моделях они больше.
- КСВН моделей ЦР-2С — от 1,15 до 1,4: чем ниже, тем меньше отражение в тракте.
- Развязка в серии ЦР-2С — от 33 до 60 дБ.
- Допустимая мощность моделей ЦР-2С — от 50 до 400 Вт; выбирайте с запасом над мощностью в тракте.
- Соединители ЦР-2С — SMA; ответные кабели и переходы подбирают под них.
Поставка и документы
Модели KADAMM ЦР-2С подбираем под задачу и поставляем вместе с остальными компонентами СВЧ-тракта. В документах карточки — техническое описание и каталог KADAMM; сертификаты и декларации — по запросу.
Вопросы и ответы
Есть ли документы на ЦР-2С?
К карточке ЦР-2С приложены техническое описание серии и каталог СВЧ-компонентов KADAMM; сертификаты и декларации — по запросу.
Как выбрать модель серии ЦР-2С?
По таблице исполнений ЦР-2С: сначала по частоте и соединителям, затем по мощности и электрическим параметрам; если модели нет в таблице, подберём близкую.
Какие соединители у ЦР-2С?
У ЦР-2С — SMA; точный тип и пол разъёма указан в таблице для каждой модели.
