Серия ферритовых вентилей KADAMM ВНП-12R5 — 200 МГц – 10 ГГц, соединители по таблице исполнений, 6 моделей
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

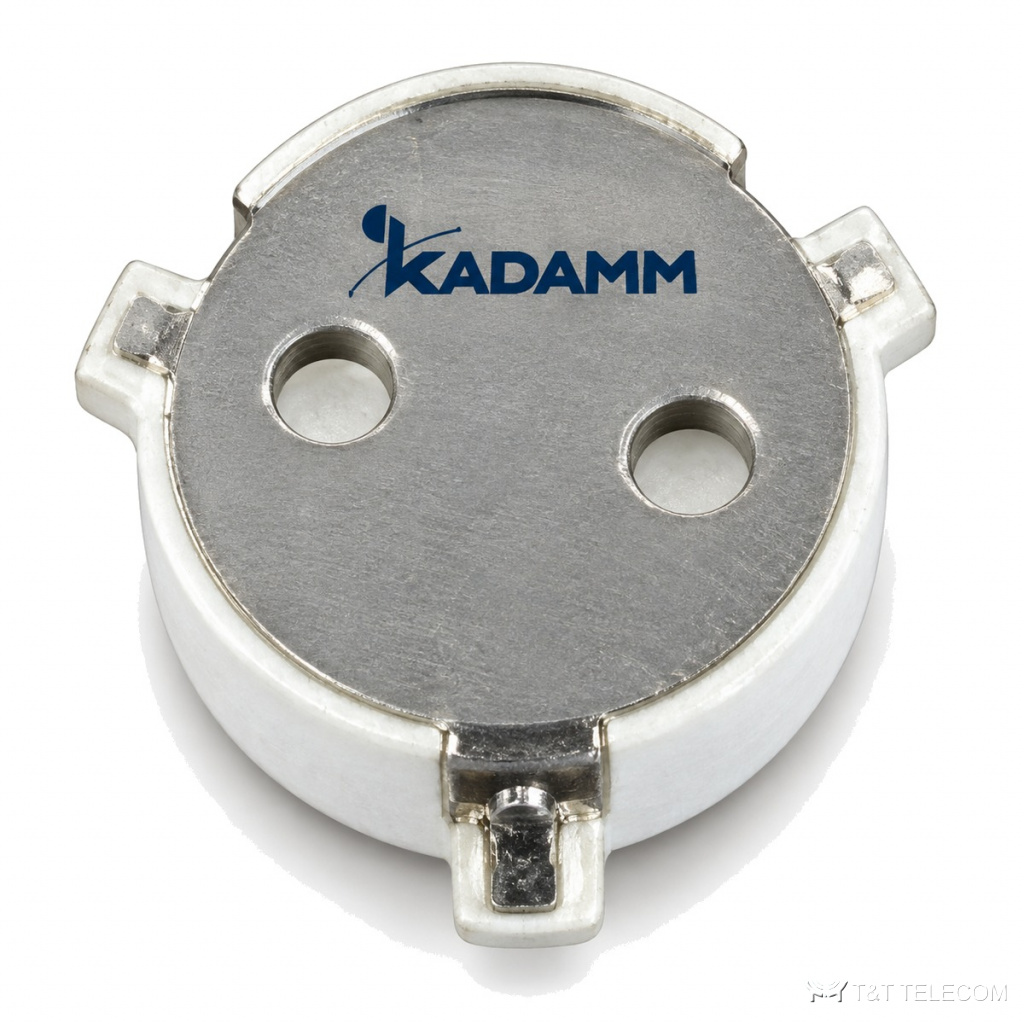

KADAMM ВНП-12R5: серия из 6 ферритовых вентилей, 200 МГц – 10 ГГц. Вентили ВНП-12R5 защищают генераторы и усилители от отражений нагрузки. Параметры ВНП-12R5: диапазон 200 МГц – 10 ГГц; соединители по таблице исполнений; вносимые потери 0,2–0,6 дБ; КСВН 1,15–1,35.
Где применяют
- Развязка каскадов в СВЧ-модулях — ВНП-12R5.
- Измерительные установки — ВНП-12R5.
- Защита выходов усилителей и генераторов — ВНП-12R5.
Исполнения серии ВНП-12R5
| Артикул | Частоты, ГГц | Прямая мощн., Вт | Потери, дБ | Развязка, дБ | КСВН | Соединитель | Габариты, мм | Температура, °C | Полоса, % от средней частоты |
|---|---|---|---|---|---|---|---|---|---|
| KADAMM ВНП-12R5 | 0,79–5,9 | 50 | 0,6 | 17 | 1,35 | — | Ø12,5×7 | -40–+85 | — |
| KADAMM ВНП-200/1875-200-36 | 0,2–1,875 | 200 | 0,2 | 30 | 1,15 | поверхностный монтаж | Ø36×11 | -30–+70 | 40 |
| KADAMM ВНП-200/3600-100-25R4 | 0,2–3,6 | 100 | 0,25 | 25 | 1,15 | поверхностный монтаж | Ø25,4×9 | -40–+85 | 30 |
| KADAMM ВНП-400/4200-60-20R4 | 0,4–4,2 | 60 | 0,25 | 25 | 1,15 | поверхностный монтаж | Ø20,4×8,6 | -40–+85 | 16 |
| KADAMM ВНП-700/10000-30-12R7 | 0,7–10 | 30 | 0,3 | 23 | 1,2 | поверхностный монтаж | Ø12,7×8 | -40–+85 | 20 |
| KADAMM ВНП-700/5000-60-15R5 | 0,7–5 | 60 | 0,3 | 23 | 1,2 | поверхностный монтаж | Ø15,5×7 | -40–+85 | 15 |
Общие характеристики
| Параметр | Значение |
|---|---|
| Обратная мощность, Вт | 10 |
Подбор исполнения
- Сначала выбирают строку ВНП-12R5 по частоте — серия перекрывает 200 МГц – 10 ГГц.
- Вносимые потери в серии ВНП-12R5 — от 0,2 до 0,6 дБ; на высоких частотах и в широкополосных моделях они больше.
- КСВН моделей ВНП-12R5 — от 1,15 до 1,35: чем ниже, тем меньше отражение в тракте.
- Развязка в серии ВНП-12R5 — от 17 до 30 дБ.
- Соединители ВНП-12R5 — по таблице исполнений; ответные кабели и переходы подбирают под них.
Поставка и документы
Поставляем KADAMM ВНП-12R5 по России: подберём модель по частоте и параметрам, добавим кабели, переходники и нагрузки. Техническое описание серии и каталог СВЧ-компонентов KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Какие соединители у ВНП-12R5?
У ВНП-12R5 — по таблице исполнений; точный тип и пол разъёма указан в таблице для каждой модели.
На какие частоты рассчитана серия ВНП-12R5?
Диапазон серии ВНП-12R5 — 200 МГц – 10 ГГц; полоса конкретной модели — в таблице исполнений.
Есть ли документы на ВНП-12R5?
К карточке ВНП-12R5 приложены техническое описание серии и каталог СВЧ-компонентов KADAMM; сертификаты и декларации — по запросу.
- Каталог KADAMM: СВЧ-компоненты 4.66 МБ
- KADAMM ВНП-12R5 — техническое описание 237.85 КБ
