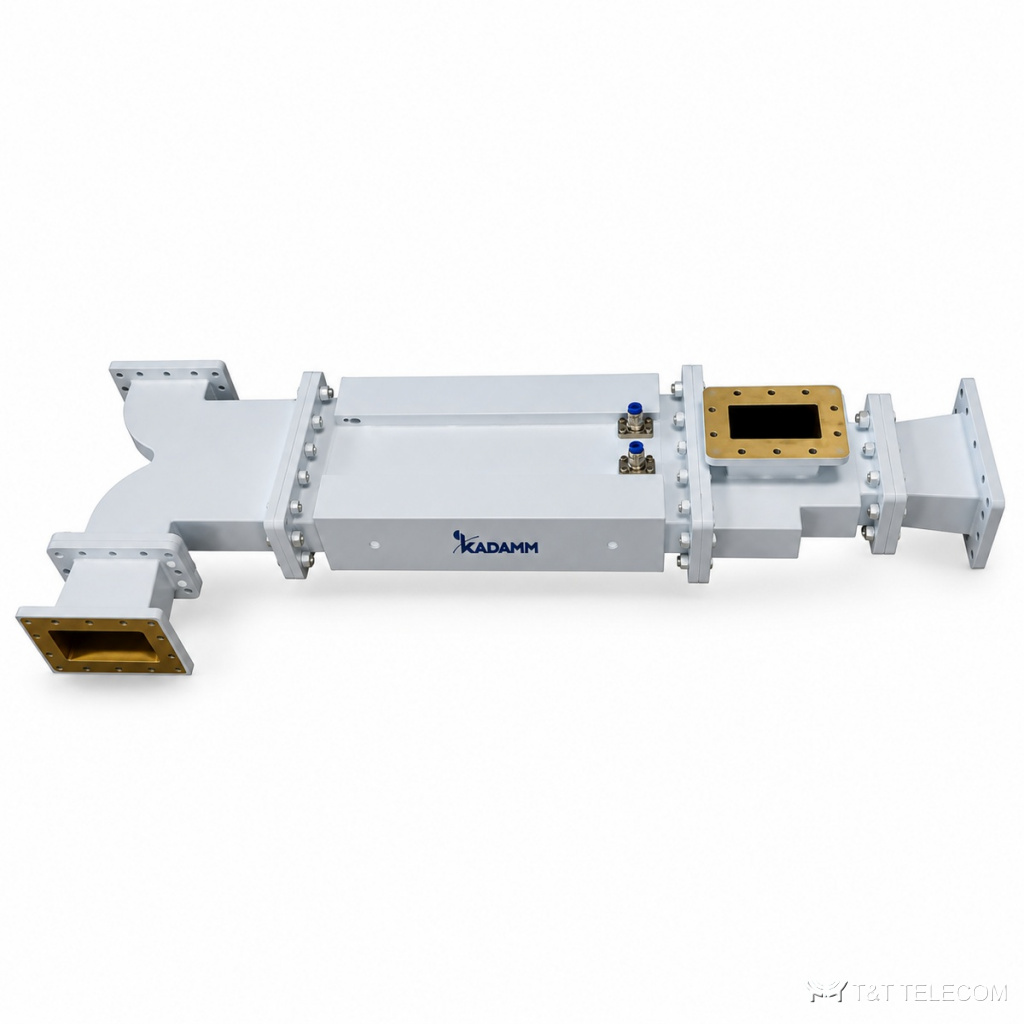

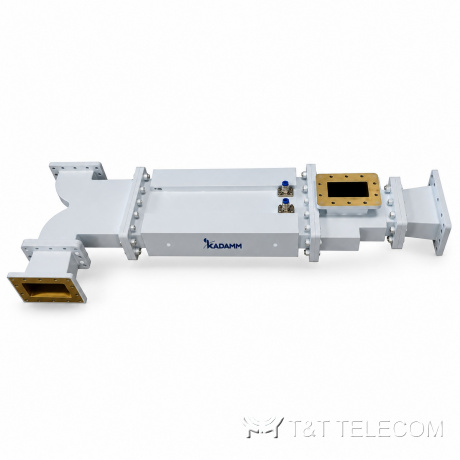

Серия циркуляторов СВЧ KADAMM ЦВ-ВМ-Ф — 1,13 – 42,5 ГГц, соединители по таблице исполнений, 15 моделей
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
Серия KADAMM ЦВ-ВМ-Ф — серия из 15 циркуляторов СВЧ, 1,13 – 42,5 ГГц. Ферритовые циркуляторы ЦВ-ВМ-Ф защищают выходные каскады от отражённой мощности. Основное о ЦВ-ВМ-Ф: диапазон 1,13 – 42,5 ГГц; соединители по таблице исполнений; вносимые потери 0,4–0,5 дБ; КСВН 1,2–1,3; мощность 1–800 Вт.
Где применяют
- Радиолокационные и связные тракты — ЦВ-ВМ-Ф.
- Развязка передатчика и приёмника на общей антенне — ЦВ-ВМ-Ф.
- Защита усилителей мощности — ЦВ-ВМ-Ф.
Исполнения серии ЦВ-ВМ-Ф
| Артикул | Частоты, ГГц | Мощн., Вт | Потери, дБ | Развязка, дБ | КСВН | Волновод | Фланец | Материал | Полоса |
|---|---|---|---|---|---|---|---|---|---|
| KADAMM ЦВ-WR112-5000 | 6,57-9,99 | 5K | 0,4 | 20 | 1,25 | WR112 | FBP | медь | ≤7% |
| KADAMM ЦВ-WR187-8000 | 3,94-5,99 | 8K | 0,4 | 20 | 1,2 | WR187 | FDP | алюминий | ≤5% |
| KADAMM ЦВ-WR22-200 | 37,5-42,5 | 200 | 0,5 | 18 | 1,3 | WR22 | FUGP | медь | — |
| KADAMM ЦВ-WR229-8000 | 3,22-4,90 | 8K | 0,4 | 20 | 1,2 | WR229 | FDP | алюминий | ≤5% |
| KADAMM ЦВ-WR28-300 | 26,5-40,0 | 300 | 0,5 | 18 | 1,3 | WR28 | FBP | медь | 10% |
| KADAMM ЦВ-WR284-10000 | 2,60-3,95 | 10K | 0,4 | 20 | 1,2 | WR284 | FDP | алюминий | ≤5% |
| KADAMM ЦВ-WR34-300 | 21,7-33 | 300 | 0,5 | 18 | 1,3 | WR34 | FBP | медь | 10% |
| KADAMM ЦВ-WR340-15000 | 2,17-3,30 | 15k | 0,4 | 20 | 1,2 | WR340 | FDP | алюминий | ≤5% |
| KADAMM ЦВ-WR42-300 | 17,6-26,7 | 300 | 0,5 | 18 | 1,3 | WR42 | FBP | медь | 10% |
| KADAMM ЦВ-WR430-15000 | 1,72-2,61 | 15k | 0,4 | 20 | 1,2 | WR430 | FDP | алюминий | ≤5% |
| KADAMM ЦВ-WR51-800 | 14,5-22,0 | 800 | 0,4 | 20 | 1,25 | WR51 | FBP | медь | ≤7% |
| KADAMM ЦВ-WR62-800 | 11,9-18,0 | 800 | 0,4 | 20 | 1,25 | WR62 | FBP | медь | ≤7% |
| KADAMM ЦВ-WR650-20000 | 1,13-1,73 | 20k | 0,4 | 20 | 1,2 | WR650 | FDP | алюминий | ≤5% |
| KADAMM ЦВ-WR75-1000 | 9,84-15,0 | 1K | 0,4 | 20 | 1,25 | WR75 | FBP | медь | ≤7% |
| KADAMM ЦВ-WR90-1000 | 8,2-12,5 | 1K | 0,4 | 20 | 1,25 | WR90 | FBP | медь | ≤7% |
На что смотреть при выборе
- Полоса модели ЦВ-ВМ-Ф должна перекрывать рабочие частоты (серия: 1,13 – 42,5 ГГц).
- Вносимые потери в серии ЦВ-ВМ-Ф — от 0,4 до 0,5 дБ; на высоких частотах и в широкополосных моделях они больше.
- КСВН моделей ЦВ-ВМ-Ф — от 1,2 до 1,3: чем ниже, тем меньше отражение в тракте.
- Развязка в серии ЦВ-ВМ-Ф — от 18 до 20 дБ.
- Допустимая мощность моделей ЦВ-ВМ-Ф — от 1 до 800 Вт; выбирайте с запасом над мощностью в тракте.
- Соединители ЦВ-ВМ-Ф — по таблице исполнений; ответные кабели и переходы подбирают под них.
Поставка и документы
Модели KADAMM ЦВ-ВМ-Ф подбираем под задачу и поставляем вместе с остальными компонентами СВЧ-тракта. В документах карточки — техническое описание и каталог KADAMM; сертификаты и декларации — по запросу.
Вопросы и ответы
Как выбрать модель серии ЦВ-ВМ-Ф?
По таблице исполнений ЦВ-ВМ-Ф: сначала по частоте и соединителям, затем по мощности и электрическим параметрам; если модели нет в таблице, подберём близкую.
Какие соединители у ЦВ-ВМ-Ф?
У ЦВ-ВМ-Ф — по таблице исполнений; точный тип и пол разъёма указан в таблице для каждой модели.
На какие частоты рассчитана серия ЦВ-ВМ-Ф?
Диапазон серии ЦВ-ВМ-Ф — 1,13 – 42,5 ГГц; полоса конкретной модели — в таблице исполнений.
- Каталог KADAMM: СВЧ-компоненты 4.66 МБ
- KADAMM ЦВ-ВМ-Ф — техническое описание 227.03 КБ
