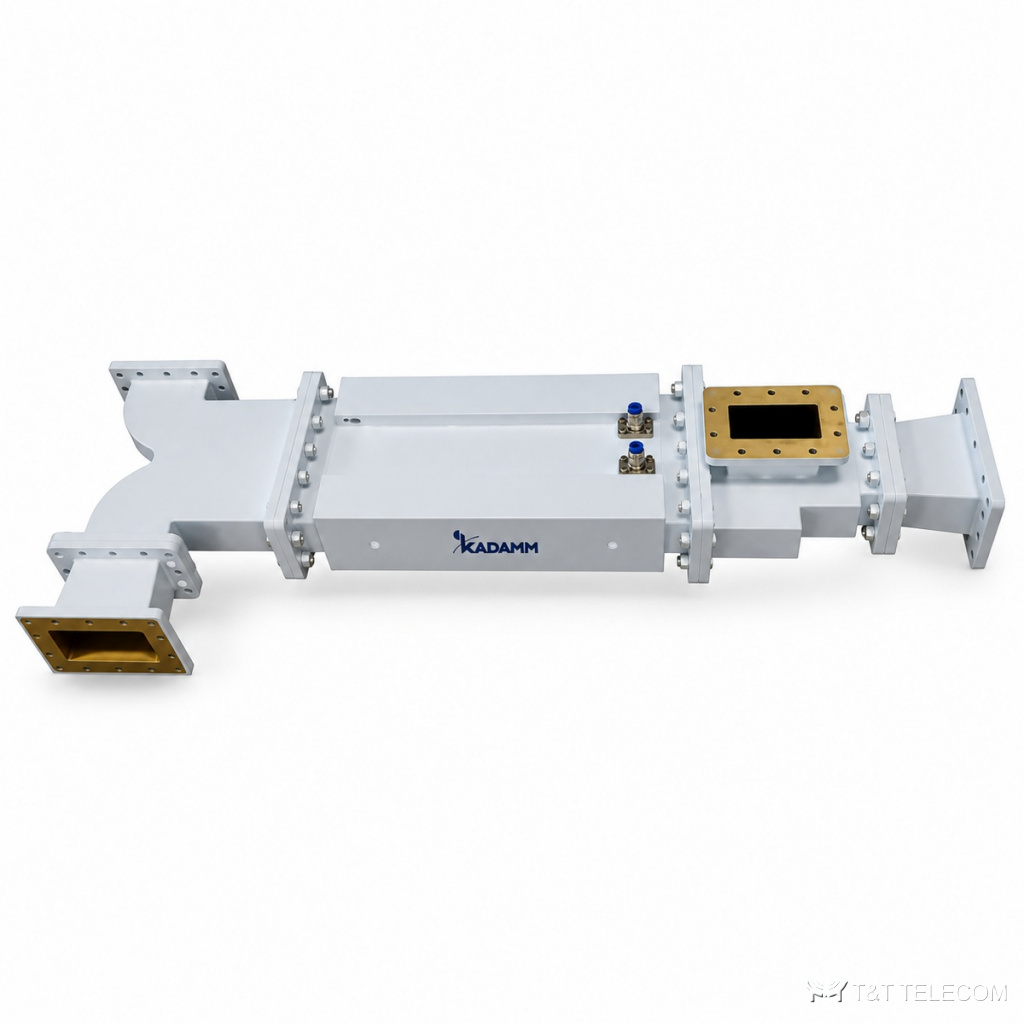

Серия циркуляторов СВЧ KADAMM ЦВ-ВМ — 890 МГц – 110 ГГц, соединители по таблице исполнений, 25 моделей

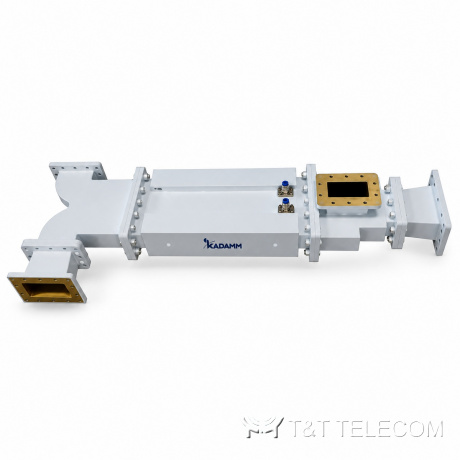

Серия циркуляторов СВЧ KADAMM ЦВ-ВМ — 890 МГц – 110 ГГц, соединители по таблице исполнений, 25 моделей
Циркуляторы и ферритовые вентили
ПроизводительKADAMM
Ценапо запросу
Запросить цену
Каталог KADAMM: СВЧ-компонентыKADAMM ЦВ-ВМ — техническое описание
  • Доставка по Россиии СНГ с ведущими транспортными операторами
  • Составим ТЗинженеры разберутся в вашей задаче
  • Выезд инженерана место, чтобы оценить задачу
  • Монтаж и пусконаладкасопровождение на всём сроке службы
  • Военный регистрработаем с предприятиями ВПК

KADAMM ЦВ-ВМ — серия из 25 циркуляторов СВЧ, 890 МГц – 110 ГГц. ЦВ-ВМ передают сигнал по кругу от порта к порту и развязывают передатчик и приёмник. Параметры ЦВ-ВМ: диапазон 890 МГц – 110 ГГц; соединители по таблице исполнений; вносимые потери 0,3–1 дБ; КСВН 1,2–1,5; мощность 1–1000 Вт.

Где применяют

  • Развязка передатчика и приёмника на общей антенне — ЦВ-ВМ.
  • Защита усилителей мощности — ЦВ-ВМ.
  • Радиолокационные и связные тракты — ЦВ-ВМ.

Исполнения серии ЦВ-ВМ

АртикулЧастоты, ГГцМощн., ВтПотери, дБРазвязка, дБКСВНВолноводФланецМатериалПолоса
KADAMM ЦВ-WR10-173,8-110≤11,0151,5WR10FUGPмедь≤3%
KADAMM ЦВ-WR112-4006,57-9,994000,3201,2WR112FBPалюминий≤10%
KADAMM ЦВ-WR12-160,5-91,9≤10,8151,5WR12FUGPмедь≤3%
KADAMM ЦВ-WR137-4005,38-8,174000,3201,2WR137FDPалюминий≤10%
KADAMM ЦВ-WR15-149,8-75,8≤10,6151,5WR15FUGPмедь≤5%
KADAMM ЦВ-WR159-10004,64-7,0510000,3201,2WR159FDPалюминий≤10%
KADAMM ЦВ-WR187-10003,94-5,9910000,3201,2WR187FDPалюминий≤10%
KADAMM ЦВ-WR19-239,2-59,6≤20,6151,5WR19FUGPмедь≤5%
KADAMM ЦВ-WR22-332,9-50,130,5201,25WR22FUGPмедь≤5%
KADAMM ЦВ-WR28-5026,5-40500,3201,25WR28FBPмедь≤15%
KADAMM ЦВ-WR284-22,425-2,475уточняйте у менеджерауточняйте у менеджерауточняйте у менеджера1,2WR284уточняйте у менеджерауточняйте у менеджерауточняйте у менеджера
KADAMM ЦВ-WR284-32,425-2,475уточняйте у менеджерауточняйте у менеджерауточняйте у менеджера1,2WR284уточняйте у менеджерауточняйте у менеджерауточняйте у менеджера
KADAMM ЦВ-WR34-8021,7-33,0800,3201,25WR34FBPмедь≤15%
KADAMM ЦВ-WR340-22,425-2,475уточняйте у менеджерауточняйте у менеджерауточняйте у менеджерауточняйте у менеджераWR340уточняйте у менеджерауточняйте у менеджерауточняйте у менеджера
KADAMM ЦВ-WR340-32,425-2,475уточняйте у менеджерауточняйте у менеджерауточняйте у менеджера1,2WR340уточняйте у менеджерауточняйте у менеджерауточняйте у менеджера
KADAMM ЦВ-WR42-8017,6-26,7800,3201,25WR42FBPмедь≤15%
KADAMM ЦВ-WR430-22,425-2,475уточняйте у менеджерауточняйте у менеджерауточняйте у менеджера1,2WR430уточняйте у менеджерауточняйте у менеджерауточняйте у менеджера
KADAMM ЦВ-WR51-10014,5-22,01000,3201,25WR51FBPалюминий≤15%
KADAMM ЦВ-WR62-15011,9-18,01500,3201,2WR62FBPалюминий≤15%
KADAMM ЦВ-WR650-21,275-1,325уточняйте у менеджерауточняйте у менеджерауточняйте у менеджера1,2WR650уточняйте у менеджерауточняйте у менеджерауточняйте у менеджера
KADAMM ЦВ-WR650-31,275-1,325уточняйте у менеджерауточняйте у менеджерауточняйте у менеджера1,2WR650уточняйте у менеджерауточняйте у менеджерауточняйте у менеджера
KADAMM ЦВ-WR75-1009,84-15,01000,3201,2WR75FBPалюминий≤15%
KADAMM ЦВ-WR90-3008,2-12,43000,3201,2WR90FBPалюминий≤15%
KADAMM ЦВ-WR9750,89-0,94уточняйте у менеджерауточняйте у менеджерауточняйте у менеджера1,2WR975уточняйте у менеджерауточняйте у менеджерауточняйте у менеджера
KADAMM ЦВ-WR975-20,89-0,94уточняйте у менеджерауточняйте у менеджерауточняйте у менеджера1,2WR975уточняйте у менеджерауточняйте у менеджерауточняйте у менеджера

Как выбрать модель

  • Сначала выбирают строку ЦВ-ВМ по частоте — серия перекрывает 890 МГц – 110 ГГц.
  • Вносимые потери в серии ЦВ-ВМ — от 0,3 до 1 дБ; на высоких частотах и в широкополосных моделях они больше.
  • КСВН моделей ЦВ-ВМ — от 1,2 до 1,5: чем ниже, тем меньше отражение в тракте.
  • Развязка в серии ЦВ-ВМ — от 15 до 20 дБ.
  • Допустимая мощность моделей ЦВ-ВМ — от 1 до 1000 Вт; выбирайте с запасом над мощностью в тракте.
  • Соединители ЦВ-ВМ — по таблице исполнений; ответные кабели и переходы подбирают под них.

Поставка и документы

Поставляем KADAMM ЦВ-ВМ по России: подберём модель по частоте и параметрам, добавим кабели, переходники и нагрузки. Техническое описание серии и каталог СВЧ-компонентов KADAMM приложены к карточке; сертификаты и декларации — по запросу.

Вопросы и ответы

На какие частоты рассчитана серия ЦВ-ВМ?
Диапазон серии ЦВ-ВМ — 890 МГц – 110 ГГц; полоса конкретной модели — в таблице исполнений.

Есть ли документы на ЦВ-ВМ?
К карточке ЦВ-ВМ приложены техническое описание серии и каталог СВЧ-компонентов KADAMM; сертификаты и декларации — по запросу.

Как выбрать модель серии ЦВ-ВМ?
По таблице исполнений ЦВ-ВМ: сначала по частоте и соединителям, затем по мощности и электрическим параметрам; если модели нет в таблице, подберём близкую.
