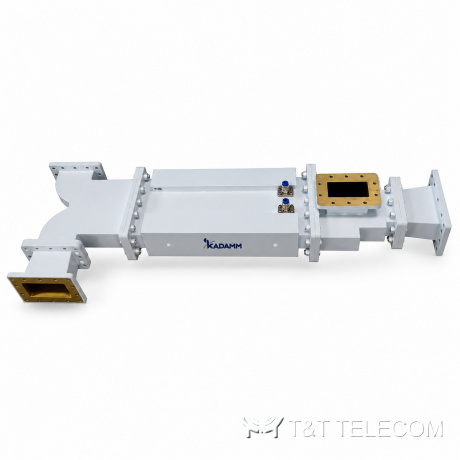

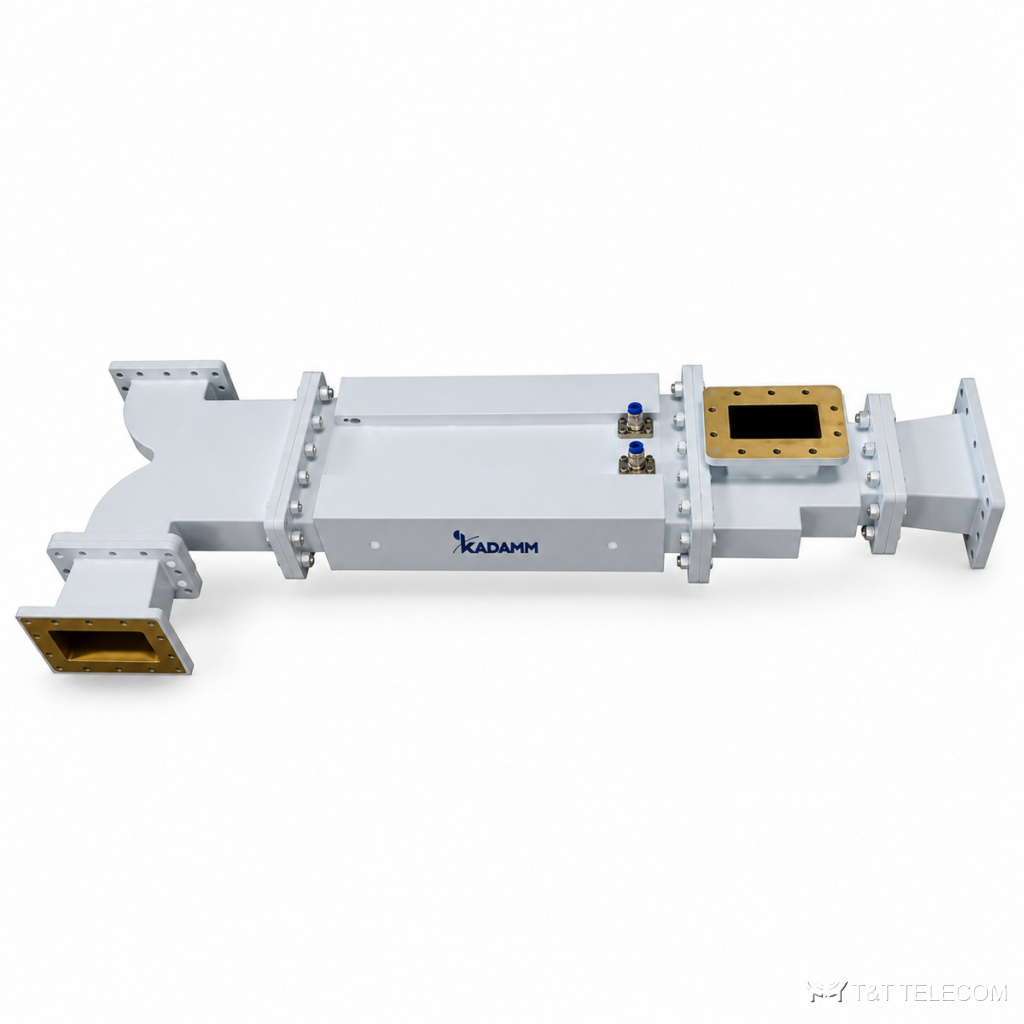

Серия циркуляторов СВЧ KADAMM ЦВ-Ш — 1,13 – 33 ГГц, соединители по таблице исполнений, 16 моделей
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
Серия KADAMM ЦВ-Ш — серия из 16 циркуляторов СВЧ, 1,13 – 33 ГГц. Ферритовые циркуляторы ЦВ-Ш защищают выходные каскады от отражённой мощности. Коротко о ЦВ-Ш: диапазон 1,13 – 33 ГГц; соединители по таблице исполнений; вносимые потери 0,3–0,5 дБ; КСВН 1,25–1,35.
Область применения
- Радиолокационные и связные тракты — ЦВ-Ш.
- Развязка передатчика и приёмника на общей антенне — ЦВ-Ш.
- Защита усилителей мощности — ЦВ-Ш.
Исполнения серии ЦВ-Ш
| Артикул | Частоты, ГГц | Потери, дБ | Развязка, дБ | КСВН | Волновод | Фланец | Материал |
|---|---|---|---|---|---|---|---|
| KADAMM ЦВ-WR112 | 6,57-9,99 | 0,3 | 18 | 1,35 | WR112 | FBP | алюминий |
| KADAMM ЦВ-WR137 | 5,38-8,17 | 0,4 | 18 | 1,35 | WR137 | FDP | алюминий |
| KADAMM ЦВ-WR159 | 4,64-7,05 | 0,4 | 18 | 1,35 | WR159 | FDP | алюминий |
| KADAMM ЦВ-WR187 | 3,94-5,99 | 0,4 | 18 | 1,35 | WR187 | FDP | алюминий |
| KADAMM ЦВ-WR229 | 3,22-4,90 | 0,4 | 18 | 1,35 | WR229 | FDP | алюминий |
| KADAMM ЦВ-WR284 | 2,60-3,95 | 0,4 | 18 | 1,35 | WR284 | FDP | алюминий |
| KADAMM ЦВ-WR34 | 21,7-33,0 | 0,3 | 18 | 1,3 | WR34 | FBP | медь |
| KADAMM ЦВ-WR340 | 2,17-3,30 | 0,4 | 18 | 1,35 | WR340 | FDP | алюминий |
| KADAMM ЦВ-WR42 | 17,6-26,7 | 0,3 | 18 | 1,3 | WR42 | FBP | медь |
| KADAMM ЦВ-WR430 | 1,72-2,61 | 0,5 | 18 | 1,35 | WR430 | FDP | алюминий |
| KADAMM ЦВ-WR51 | 14,5-22,0 | 0,3 | 18 | 1,3 | WR51 | FBP | алюминий |
| KADAMM ЦВ-WR510 | 1,45-2,20 | 0,5 | 18 | 1,35 | WR510 | FDP | алюминий |
| KADAMM ЦВ-WR62 | 11,9-18,0 | 0,3 | 20 | 1,25 | WR62 | FBP | алюминий |
| KADAMM ЦВ-WR650 | 1,13-1,73 | 0,5 | 18 | 1,35 | WR650 | FDP | алюминий |
| KADAMM ЦВ-WR75 | 9,84-15,0 | 0,3 | 20 | 1,25 | WR75 | FBP | алюминий |
| KADAMM ЦВ-WR90 | 8,2-12,5 | 0,3 | 20 | 1,25 | WR90 | FBP | алюминий |
На что смотреть при выборе
- Сначала выбирают строку ЦВ-Ш по частоте — серия перекрывает 1,13 – 33 ГГц.
- Вносимые потери в серии ЦВ-Ш — от 0,3 до 0,5 дБ; на высоких частотах и в широкополосных моделях они больше.
- КСВН моделей ЦВ-Ш — от 1,25 до 1,35: чем ниже, тем меньше отражение в тракте.
- Развязка в серии ЦВ-Ш — от 18 до 20 дБ.
- Соединители ЦВ-Ш — по таблице исполнений; ответные кабели и переходы подбирают под них.
Поставка и документы
Модели KADAMM ЦВ-Ш подбираем под задачу и поставляем вместе с остальными компонентами СВЧ-тракта. В документах карточки — техническое описание и каталог KADAMM; сертификаты и декларации — по запросу.
Вопросы и ответы
На какие частоты рассчитана серия ЦВ-Ш?
Диапазон серии ЦВ-Ш — 1,13 – 33 ГГц; полоса конкретной модели — в таблице исполнений.
Есть ли документы на ЦВ-Ш?
К карточке ЦВ-Ш приложены техническое описание серии и каталог СВЧ-компонентов KADAMM; сертификаты и декларации — по запросу.
Как выбрать модель серии ЦВ-Ш?
По таблице исполнений ЦВ-Ш: сначала по частоте и соединителям, затем по мощности и электрическим параметрам; если модели нет в таблице, подберём близкую.
- Каталог KADAMM: СВЧ-компоненты 4.66 МБ
- KADAMM ЦВ-Ш — техническое описание 218.02 КБ
