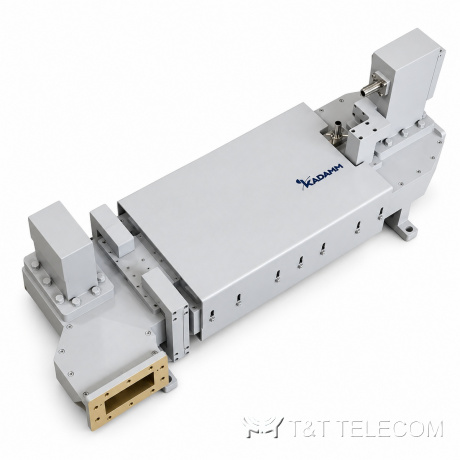

Серия ферритовых вентилей KADAMM ВВН-ВМ — 890 МГц – 42,5 ГГц, соединители по таблице исполнений, 18 моделей

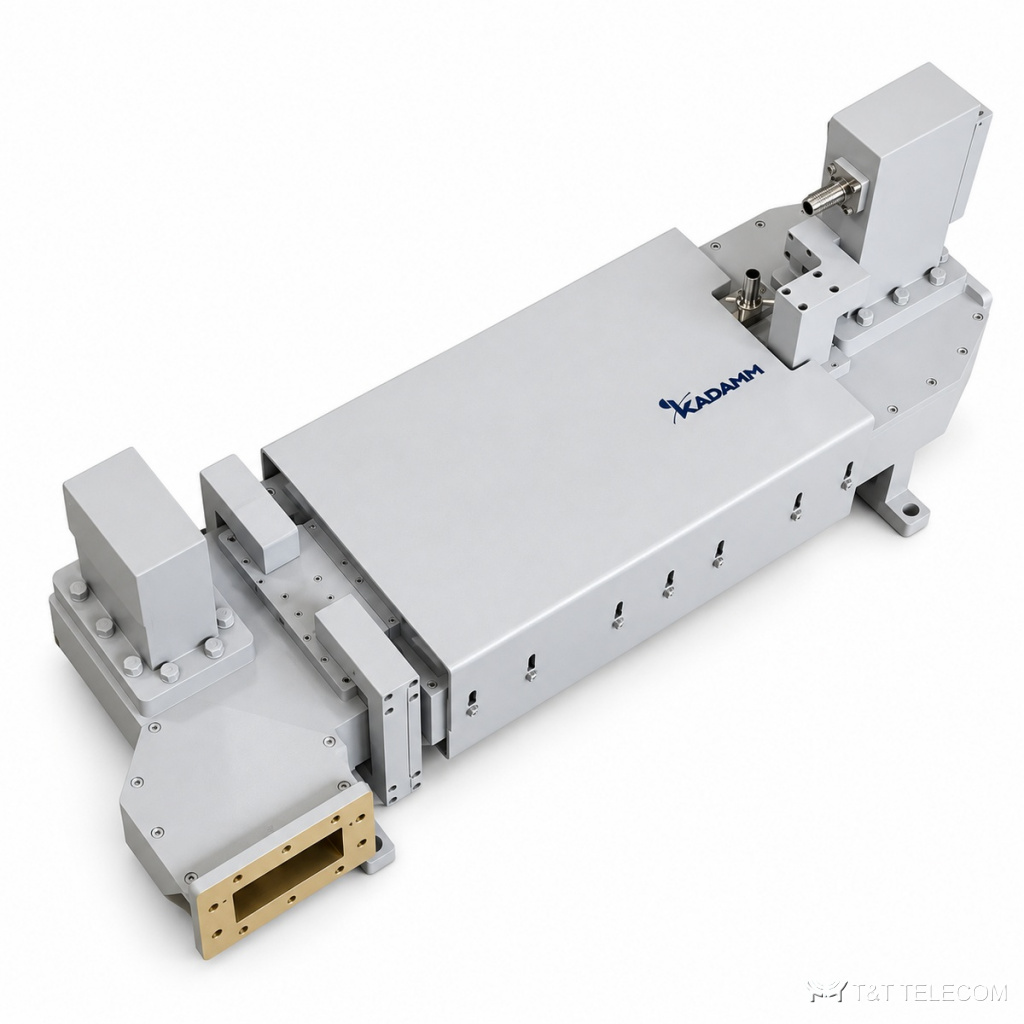

Серия ферритовых вентилей KADAMM ВВН-ВМ — 890 МГц – 42,5 ГГц, соединители по таблице исполнений, 18 моделей
Циркуляторы и ферритовые вентили
ПроизводительKADAMM
Ценапо запросу
Запросить цену
Каталог KADAMM: СВЧ-компонентыKADAMM ВВН-ВМ — техническое описание
  • Доставка по Россиии СНГ с ведущими транспортными операторами
  • Составим ТЗинженеры разберутся в вашей задаче
  • Выезд инженерана место, чтобы оценить задачу
  • Монтаж и пусконаладкасопровождение на всём сроке службы
  • Военный регистрработаем с предприятиями ВПК

Серия KADAMM ВВН-ВМ — серия из 18 ферритовых вентилей, 890 МГц – 42,5 ГГц. Вентили ВВН-ВМ защищают генераторы и усилители от отражений нагрузки. Параметры ВВН-ВМ: диапазон 890 МГц – 42,5 ГГц; соединители по таблице исполнений; вносимые потери 0,25–0,5 дБ; КСВН 1,2–1,3; мощность 1–800 Вт.

Где применяют

  • Измерительные установки — ВВН-ВМ.
  • Защита выходов усилителей и генераторов — ВВН-ВМ.
  • Развязка каскадов в СВЧ-модулях — ВВН-ВМ.

Исполнения серии ВВН-ВМ

АртикулЧастоты, ГГцМощн., ВтПотери, дБРазвязка, дБКСВНВолноводФланецМатериалПолоса
KADAMM ВВН-WR112-50006,57-9,995K0,4201,25WR112FBPмедь7%
KADAMM ВВН-WR187-80003,94-5,998K0,4201,2WR187FDPалюминий≤5%
KADAMM ВВН-WR22-20037,5-42,52000,5181,3WR22FUGPмедь—
KADAMM ВВН-WR229-80003,22-4,908K0,4201,2WR229FDPалюминий≤5%
KADAMM ВВН-WR28-30026,5-40,03000,5181,3WR28FBPмедь10%
KADAMM ВВН-WR284-100002,60-3,9510K0,4201,2WR284FDPалюминий≤5%
KADAMM ВВН-WR34-30021,7-333000,5181,3WR34FBPмедь10%
KADAMM ВВН-WR340-150002,17-3,3015k0,4201,2WR340FDPалюминий≤5%
KADAMM ВВН-WR42-30017,6-26,73000,5181,3WR42FBPмедь10%
KADAMM ВВН-WR430-150001,72-2,6115k0,4201,2WR430FDPалюминий≤5%
KADAMM ВВН-WR51-80014,5-22,08000,4201,25WR51FBPмедь7%
KADAMM ВВН-WR510-200001,45-2,2020k0,4201,2WR510FDPалюминий≤5%
KADAMM ВВН-WR62-80011,9-18,08000,4201,25WR62FBPмедь7%
KADAMM ВВН-WR650-200001,13-1,7320k0,4201,2WR650FDPалюминий≤5%
KADAMM ВВН-WR75-10009,84-15,01K0,4201,25WR75FBPмедь7%
KADAMM ВВН-WR90-10008,2-12,51K0,4201,25WR90FBPмедь7%
KADAMM ВВН-WR9750,89-0,94уточняйте у менеджера0,25201,2WR975уточняйте у менеджерауточняйте у менеджерауточняйте у менеджера
KADAMM ВВН-WR975-20,89-0,94уточняйте у менеджера0,25201,2WR975уточняйте у менеджерауточняйте у менеджерауточняйте у менеджера

Подбор исполнения

  • Полоса модели ВВН-ВМ должна перекрывать рабочие частоты (серия: 890 МГц – 42,5 ГГц).
  • Вносимые потери в серии ВВН-ВМ — от 0,25 до 0,5 дБ; на высоких частотах и в широкополосных моделях они больше.
  • КСВН моделей ВВН-ВМ — от 1,2 до 1,3: чем ниже, тем меньше отражение в тракте.
  • Развязка в серии ВВН-ВМ — от 18 до 20 дБ.
  • Допустимая мощность моделей ВВН-ВМ — от 1 до 800 Вт; выбирайте с запасом над мощностью в тракте.
  • Соединители ВВН-ВМ — по таблице исполнений; ответные кабели и переходы подбирают под них.

Поставка и документы

Модели KADAMM ВВН-ВМ подбираем под задачу и поставляем вместе с остальными компонентами СВЧ-тракта. В документах карточки — техническое описание и каталог KADAMM; сертификаты и декларации — по запросу.

Вопросы и ответы

На какие частоты рассчитана серия ВВН-ВМ?
Диапазон серии ВВН-ВМ — 890 МГц – 42,5 ГГц; полоса конкретной модели — в таблице исполнений.

Есть ли документы на ВВН-ВМ?
К карточке ВВН-ВМ приложены техническое описание серии и каталог СВЧ-компонентов KADAMM; сертификаты и декларации — по запросу.

Как выбрать модель серии ВВН-ВМ?
По таблице исполнений ВВН-ВМ: сначала по частоте и соединителям, затем по мощности и электрическим параметрам; если модели нет в таблице, подберём близкую.
