Серия ферритовых вентилей KADAMM ВНВ-2С — 10 МГц – 20 ГГц, соединители по таблице исполнений, 20 моделей

Name: Серия ферритовых вентилей KADAMM ВНВ-2С — 10 МГц – 20 ГГц, соединители по таблице исполнений, 20 моделей
Brand: KADAMM
SKU: KADAMM ВНВ-2С

Циркуляторы и ферритовые вентили

ПроизводительKADAMM

Ценапо запросу

Каталог KADAMM: СВЧ-компоненты KADAMM ВНВ-2С — техническое описание

Доставка по Россиии СНГ с ведущими транспортными операторами
Составим ТЗинженеры разберутся в вашей задаче
Выезд инженерана место, чтобы оценить задачу
Монтаж и пусконаладкасопровождение на всём сроке службы
Военный регистрработаем с предприятиями ВПК

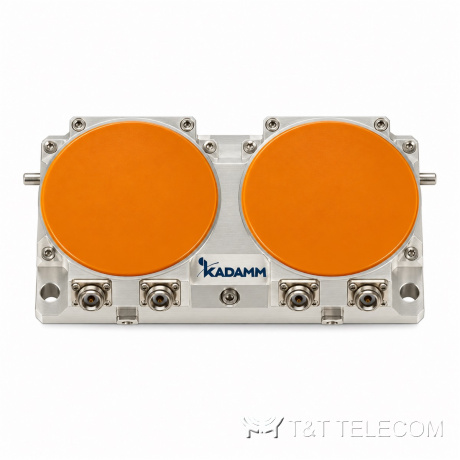

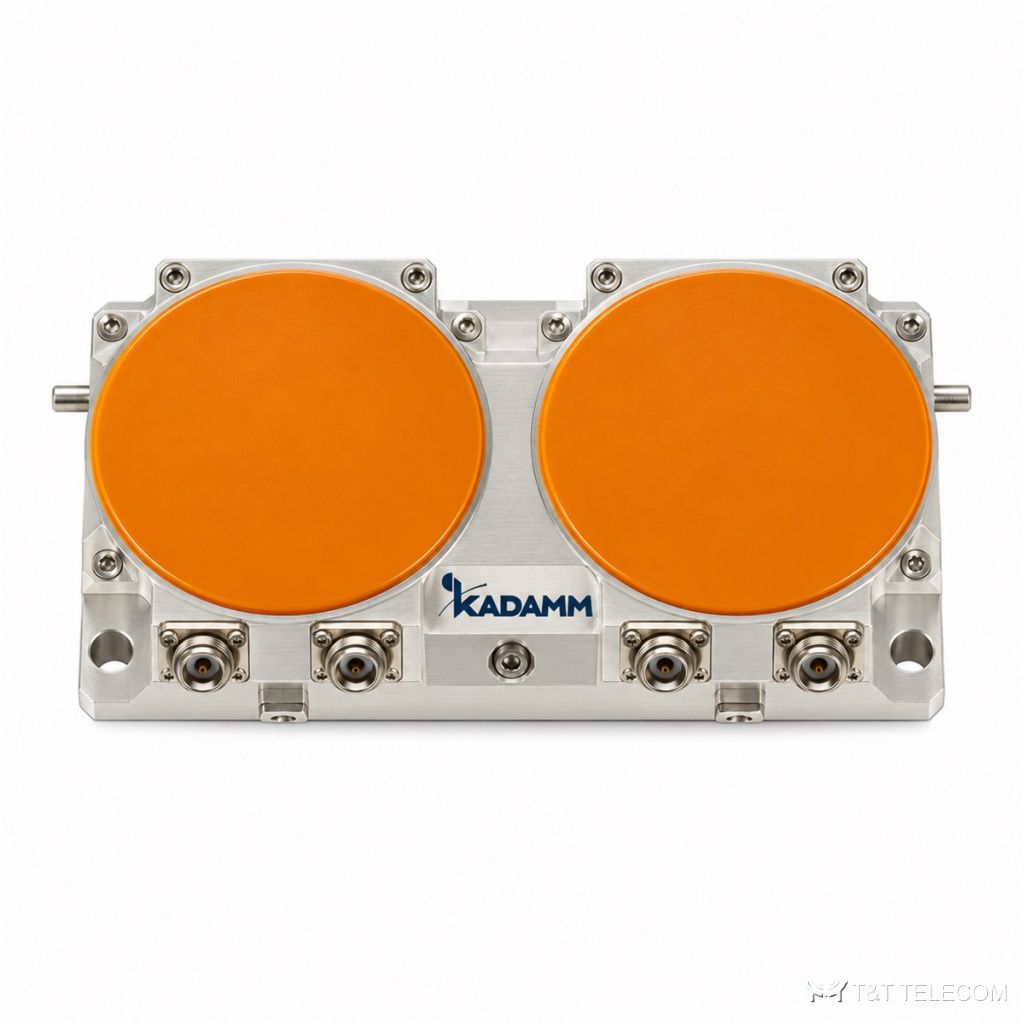

KADAMM ВНВ-2С — серия из 20 ферритовых вентилей, 10 МГц – 20 ГГц. ВНВ-2С пропускают сигнал в одном направлении и поглощают отражённую волну. Параметры ВНВ-2С: диапазон 10 МГц – 20 ГГц; соединители по таблице исполнений; вносимые потери 0,4–2,4 дБ; КСВН 1,15–1,35.

Для каких задач

Защита выходов усилителей и генераторов — ВНВ-2С.
Развязка каскадов в СВЧ-модулях — ВНВ-2С.
Измерительные установки — ВНВ-2С.

Исполнения серии ВНВ-2С

Артикул	Частоты, ГГц	Прямая мощн., Вт	Потери, дБ	Развязка, дБ	КСВН	Габариты, мм	Обратная мощность, Вт	Температура, °C	Полоса, % от средней частоты
KADAMM ВНВ-2С-10/55-50-16080	0,01–0,055	50	2,4	40	1,25	160×80×28	50	+10–+60	20
KADAMM ВНВ-2С-1000/2000-300-14472	1–2	300	1,4	34	1,35	144×72×27,4	30	+10–+70	—
KADAMM ВНВ-2С-12000/18000-30-1716	12–18	30	1,2	36	1,35	17,6×16,5×7,5	2	-55–+85	—
KADAMM ВНВ-2С-130/900-300-11256	0,13–0,9	300	0,6	46	1,2	112×56×15	30	-30–+70	40
KADAMM ВНВ-2С-1350/2700-100-10149	1,35–2,7	100	1	36	1,3	101,6×49,5×19	30	0–+70	—
KADAMM ВНВ-2С-1500/3000-100-10149	1,5–3	100	1	34	1,35	101,6×49,5×19	30	0–+70	—
KADAMM ВНВ-2С-200/3600-200-5025	0,2–3,6	200	0,4	50	1,15	50,8×25,4×8,6	30	-40–+85	30
KADAMM ВНВ-2С-200/3600-200-5031	0,2–3,6	200	0,5	50	1,15	50,8×31,7×8,6	100	-40–+85	30
KADAMM ВНВ-2С-2000/4000-100-6434	2–4	100	1,2	36	1,3	64×34×21	30	+10–+70	—
KADAMM ВНВ-2С-300/1300-300-7038	0,3–1,3	300	0,6	45	1,15	70×38×11	30	-40–+85	30
KADAMM ВНВ-2С-300/1300-300-7046	0,3–1,3	300	0,6	45	1,15	70×46×11	100	-40–+85	30
KADAMM ВНВ-2С-3000/6000-100-5028	3–6	100	1	36	1,3	50,8×28×14	20	-55–+85	—
KADAMM ВНВ-2С-400/3000-100-4027	0,4–3	100	0,5	50	1,15	40×27,5×8,6	100	-40–+85	30
KADAMM ВНВ-2С-4000/7000-60-4220	4–7	60	0,6	45	1,2	42×20×8	5	-40–+85	20
KADAMM ВНВ-2С-4000/8000-100-4222	4–8	100	1	36	1,3	42×22,5×15	20	-55–+85	—
KADAMM ВНВ-2С-45/270-200-12060	0,045–0,27	200	0,8	50	1,15	120×60×28	50	-20–+65	40
KADAMM ВНВ-2С-45/270-200-12075	0,045–0,27	200	0,8	50	1,15	120×75×28	100	-20–+65	40
KADAMM ВНВ-2С-600/5000-100-3819	0,6–5	100	0,5	50	1,15	38×19×8,2	30	-40–+85	30
KADAMM ВНВ-2С-7000/20000-30-1716	7–20	30	0,6	46	1,2	17,6×16,5×7,5	5	-40–+85	20
KADAMM ВНВ-2С-8000/12000-30-1716	8–12	30	1	36	1,3	17,6×16,5×7,5	2	-55–+85	—

Общие характеристики

Параметр	Значение
Соединитель	полосковые выводы

Как выбрать модель

Полоса модели ВНВ-2С должна перекрывать рабочие частоты (серия: 10 МГц – 20 ГГц).
Вносимые потери в серии ВНВ-2С — от 0,4 до 2,4 дБ; на высоких частотах и в широкополосных моделях они больше.
КСВН моделей ВНВ-2С — от 1,15 до 1,35: чем ниже, тем меньше отражение в тракте.
Развязка в серии ВНВ-2С — от 34 до 50 дБ.
Соединители ВНВ-2С — по таблице исполнений; ответные кабели и переходы подбирают под них.

Поставка и документы

Поставляем KADAMM ВНВ-2С по России: подберём модель по частоте и параметрам, добавим кабели, переходники и нагрузки. Техническое описание серии и каталог СВЧ-компонентов KADAMM приложены к карточке; сертификаты и декларации — по запросу.

Вопросы и ответы

Как выбрать модель серии ВНВ-2С?
По таблице исполнений ВНВ-2С: сначала по частоте и соединителям, затем по мощности и электрическим параметрам; если модели нет в таблице, подберём близкую.

Какие соединители у ВНВ-2С?
У ВНВ-2С — по таблице исполнений; точный тип и пол разъёма указан в таблице для каждой модели.

На какие частоты рассчитана серия ВНВ-2С?
Диапазон серии ВНВ-2С — 10 МГц – 20 ГГц; полоса конкретной модели — в таблице исполнений.
