Серия циркуляторов СВЧ KADAMM ЦВ — 1,13 – 112 ГГц, соединители по таблице исполнений, 31 модель

Серия циркуляторов СВЧ KADAMM ЦВ — 1,13 – 112 ГГц, соединители по таблице исполнений, 31 модель
Циркуляторы и ферритовые вентили
ПроизводительKADAMM
Ценапо запросу
Запросить цену
Каталог KADAMM: СВЧ-компонентыKADAMM ЦВ — техническое описание
  • Доставка по Россиии СНГ с ведущими транспортными операторами
  • Составим ТЗинженеры разберутся в вашей задаче
  • Выезд инженерана место, чтобы оценить задачу
  • Монтаж и пусконаладкасопровождение на всём сроке службы
  • Военный регистрработаем с предприятиями ВПК

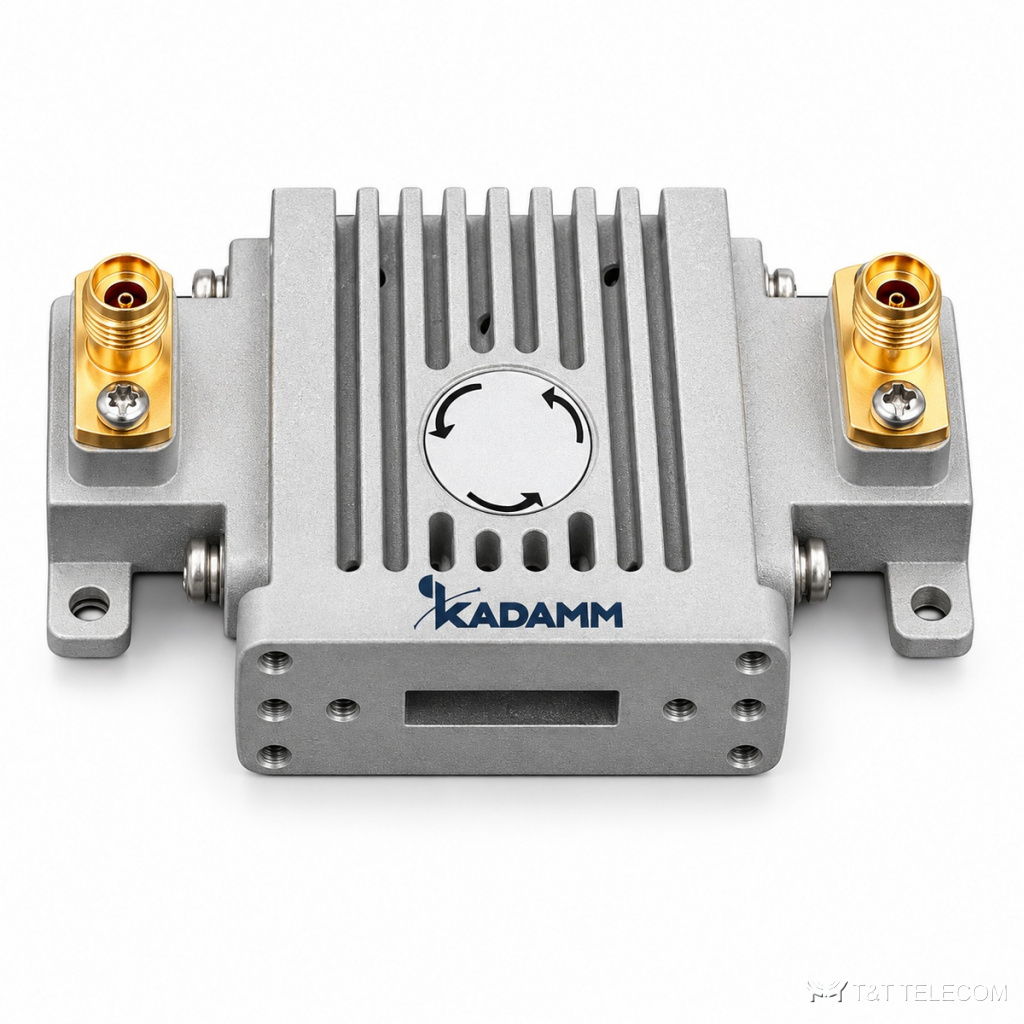

KADAMM ЦВ: серия из 31 циркулятор СВЧ, 1,13 – 112 ГГц. ЦВ передают сигнал по кругу от порта к порту и развязывают передатчик и приёмник. Коротко о ЦВ: диапазон 1,13 – 112 ГГц; соединители по таблице исполнений; вносимые потери 0,25–1,2 дБ; КСВН 1,2–1,6.

Для каких задач

  • Защита усилителей мощности — ЦВ.
  • Радиолокационные и связные тракты — ЦВ.
  • Развязка передатчика и приёмника на общей антенне — ЦВ.

Исполнения серии ЦВ

АртикулЧастоты, ГГцПотери, дБРазвязка, дБКСВНВолноводПолосаФланецМатериал
KADAMM ЦВ-10000/15000-WR7510-150,25251,2WR75≤20%——
KADAMM ЦВ-18000/26500-WR4218-26,50,3201,25WR42весь диапазон——
KADAMM ЦВ-19200/31000-WR3419,2-310,4181,3WR34весь диапазон——
KADAMM ЦВ-21700/33000-WR3421,7-330,3201,2WR34≤15%——
KADAMM ЦВ-26000/40000-WR2826-400,3201,2WR28≤15%——
KADAMM ЦВ-5400/8000-WR1375,4-80,25251,2WR137≤20%——
KADAMM ЦВ-8000/12400-WR908-12,40,25251,2WR90≤30%——
KADAMM ЦВ-92000/96000-WR10-192-960,8181,35WR10весь диапазон——
KADAMM ЦВ-92000/96000-WR10-292-961,2141,6WR10весь диапазон——
KADAMM ЦВ-WR1073,8-1121,0151,5WR10≤5%FUGPмедь
KADAMM ЦВ-WR1126,57-9,990,3201,2WR112≤15%FBPалюминий
KADAMM ЦВ-WR1260,5-91,90,8151,5WR12≤5%FUGPмедь
KADAMM ЦВ-WR1375,38-8,170,3201,2WR137≤10%FDPалюминий
KADAMM ЦВ-WR1549,8-75,80,6151,5WR15≤5%FUGPмедь
KADAMM ЦВ-WR1594,64-7,050,3201,2WR159≤10%FDPалюминий
KADAMM ЦВ-WR1873,94-5,990,3201,2WR187≤10%FDPалюминий
KADAMM ЦВ-WR1939,2-59,60,6151,5WR19≤5%FUGPмедь
KADAMM ЦВ-WR2232,9-50,10,6171,35WR22≤5%FUGPмедь
KADAMM ЦВ-WR2293,22-4,900,3201,2WR229≤10%FDPалюминий
KADAMM ЦВ-WR2826,5-40,00,4201,25WR28≤15%FBPмедь
KADAMM ЦВ-WR2842,60-3,950,3201,2WR284≤5%FDPалюминий
KADAMM ЦВ-WR3421,7-33,00,3201,25WR34≤15%FBPмедь
KADAMM ЦВ-WR3402,17-3,300,4201,2WR340≤5%FDPалюминий
KADAMM ЦВ-WR4217,6-26,70,3201,25WR42≤15%FBPмедь
KADAMM ЦВ-WR4301,72-2,610,4201,2WR430≤5%FDPалюминий
KADAMM ЦВ-WR5114,5-22,00,3201,25WR51≤15%FBPалюминий
KADAMM ЦВ-WR5101,45-2,200,4201,2WR510≤5%FDPалюминий
KADAMM ЦВ-WR6211,9-18,00,3201,2WR62≤15%FBPалюминий
KADAMM ЦВ-WR6501,13-1,730,4201,2WR650≤5%FDPалюминий
KADAMM ЦВ-WR759,84-15,00,3201,2WR75≤15%FBPалюминий
KADAMM ЦВ-WR908,20-12,400,3201,2WR90≤15%FBPалюминий

На что смотреть при выборе

  • Сначала выбирают строку ЦВ по частоте — серия перекрывает 1,13 – 112 ГГц.
  • Вносимые потери в серии ЦВ — от 0,25 до 1,2 дБ; на высоких частотах и в широкополосных моделях они больше.
  • КСВН моделей ЦВ — от 1,2 до 1,6: чем ниже, тем меньше отражение в тракте.
  • Развязка в серии ЦВ — от 14 до 25 дБ.
  • Соединители ЦВ — по таблице исполнений; ответные кабели и переходы подбирают под них.

Поставка и документы

Поставляем KADAMM ЦВ по России: подберём модель по частоте и параметрам, добавим кабели, переходники и нагрузки. Техническое описание серии и каталог СВЧ-компонентов KADAMM приложены к карточке; сертификаты и декларации — по запросу.

Вопросы и ответы

Какие соединители у ЦВ?
У ЦВ — по таблице исполнений; точный тип и пол разъёма указан в таблице для каждой модели.

На какие частоты рассчитана серия ЦВ?
Диапазон серии ЦВ — 1,13 – 112 ГГц; полоса конкретной модели — в таблице исполнений.

Есть ли документы на ЦВ?
К карточке ЦВ приложены техническое описание серии и каталог СВЧ-компонентов KADAMM; сертификаты и декларации — по запросу.
