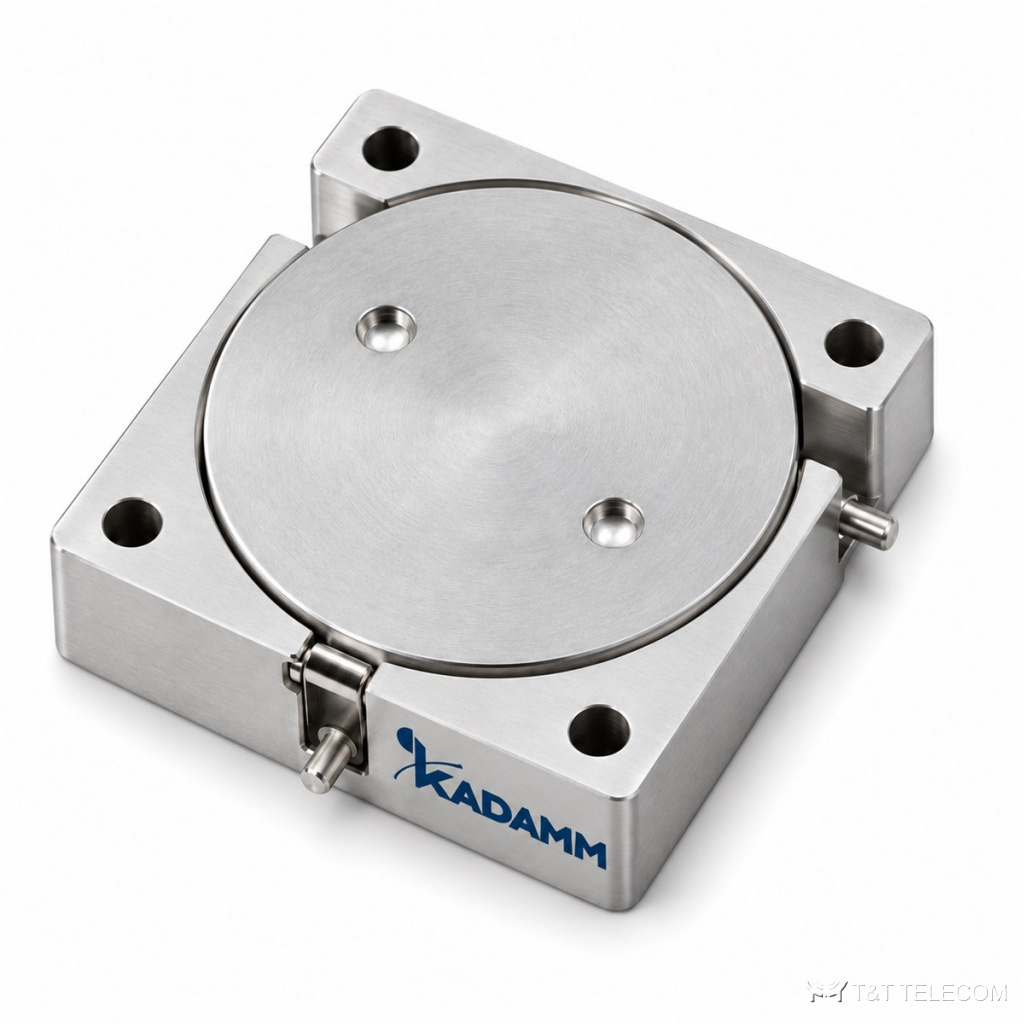

KADAMM ЦРП — серия из 15 циркуляторов СВЧ, 200 МГц – 12 ГГц. ЦРП передают сигнал по кругу от порта к порту и развязывают передатчик и приёмник. Основное о ЦРП: диапазон 200 МГц – 12 ГГц; соединители по таблице исполнений; вносимые потери 0,2–0,6 дБ; КСВН 1,15–1,3; мощность 15–200 Вт.

Область применения

Развязка передатчика и приёмника на общей антенне — ЦРП.
Защита усилителей мощности — ЦРП.
Радиолокационные и связные тракты — ЦРП.

Исполнения серии ЦРП

Артикул	Частоты, ГГц	Средняя мощность, Вт	Потери, дБ	Развязка, дБ	КСВН	Соединитель	Габариты, мм	Температура, °C	Полоса, % от средней частоты
KADAMM ЦРП-12R3A	3,3–6	60	0,5	18	1,3	—	Ø12,3×7	-40–+85	—
KADAMM ЦРП-12R3B	2,496–3,8	60	0,6	18	1,3	—	Ø12,3×7	-40–+85	—
KADAMM ЦРП-12R5	0,79–5,9	60	0,5	18	1,3	—	Ø12,5×7	-40–+85	—
KADAMM ЦРП-15	0,8–3,65	60	0,6	18	1,3	—	Ø15,2×7	-40–+85	—
KADAMM ЦРП-18	1,4–3,655	60	0,35	23	1,2	—	Ø18×8	-40–+85	—
KADAMM ЦРП-20	0,7–3,655	60	0,5	15	1,3	—	Ø20×8	-40–+85	—
KADAMM ЦРП-200/1875-200-36	0,2–1,875	200	0,2	30	1,15	поверхностный монтаж	Ø36×11	-30–+70	40
KADAMM ЦРП-200/3600-100-25R4	0,2–3,6	100	0,25	25	1,15	поверхностный монтаж	Ø25,4×9	-40–+85	10
KADAMM ЦРП-2400/6000-15-7	2,4–6	15	0,35	20	1,22	поверхностный монтаж	Ø7×6,0	-40–+105	15
KADAMM ЦРП-2400/6000-30-9R8	2,4–6	30	0,3	21	1,2	поверхностный монтаж	Ø9,8×7	-40–+85	20
KADAMM ЦРП-25R4	0,41–0,505	60	0,5	18	1,3	—	Ø25,4×7	-40–+85	—
KADAMM ЦРП-400/4200-60-20R4	0,4–4,2	60	0,25	25	1,15	поверхностный монтаж	Ø20,4×8,6	-40–+85	16
KADAMM ЦРП-4800/12000-30-9	4,8–12	30	0,4	20	1,25	поверхностный монтаж	Ø9×6,5	-20–+60	18
KADAMM ЦРП-700/10000-30-12R7	0,7–10	30	0,3	23	1,2	поверхностный монтаж	Ø12,7×8	-40–+90	20
KADAMM ЦРП-700/5000-60-15R5	0,7–5	60	0,3	23	1,2	поверхностный монтаж	Ø15,5×7	-40–+85	15

Как выбрать модель

Полоса модели ЦРП должна перекрывать рабочие частоты (серия: 200 МГц – 12 ГГц).
Вносимые потери в серии ЦРП — от 0,2 до 0,6 дБ; на высоких частотах и в широкополосных моделях они больше.
КСВН моделей ЦРП — от 1,15 до 1,3: чем ниже, тем меньше отражение в тракте.
Развязка в серии ЦРП — от 15 до 30 дБ.
Допустимая мощность моделей ЦРП — от 15 до 200 Вт; выбирайте с запасом над мощностью в тракте.
Соединители ЦРП — по таблице исполнений; ответные кабели и переходы подбирают под них.

Поставка и документы

Модели KADAMM ЦРП подбираем под задачу и поставляем вместе с остальными компонентами СВЧ-тракта. В документах карточки — техническое описание и каталог KADAMM; сертификаты и декларации — по запросу.

Вопросы и ответы

Как выбрать модель серии ЦРП?
По таблице исполнений ЦРП: сначала по частоте и соединителям, затем по мощности и электрическим параметрам; если модели нет в таблице, подберём близкую.

Какие соединители у ЦРП?
У ЦРП — по таблице исполнений; точный тип и пол разъёма указан в таблице для каждой модели.

На какие частоты рассчитана серия ЦРП?
Диапазон серии ЦРП — 200 МГц – 12 ГГц; полоса конкретной модели — в таблице исполнений.
